8, 10 сынып Токтың жұмысы мен қуаты, Джоуль-Ленц заңы, пәк

#1 слайд

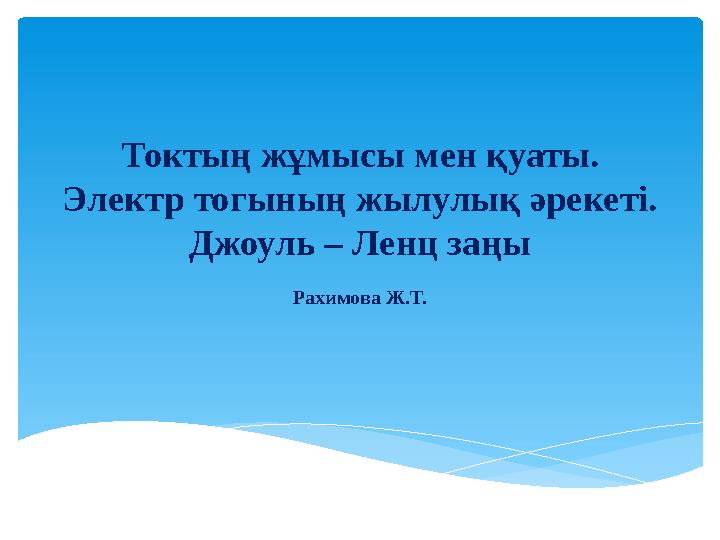

Токтың жұмысы мен қуаты. Электр тогының жылулық әрекеті. Джоуль – Ленц заңы Рахимова Ж.Т.

1 слайд

#2 слайд

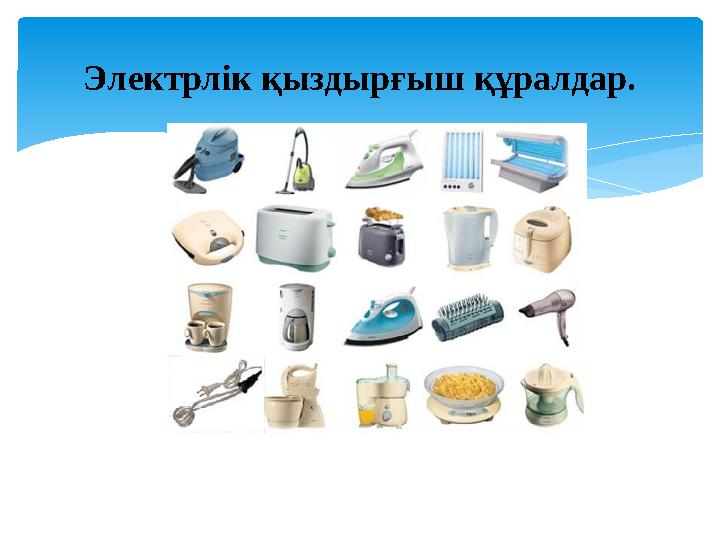

Электрлік қыздырғыш құралдар.

2 слайд

#3 слайд

3 слайд

#4 слайд

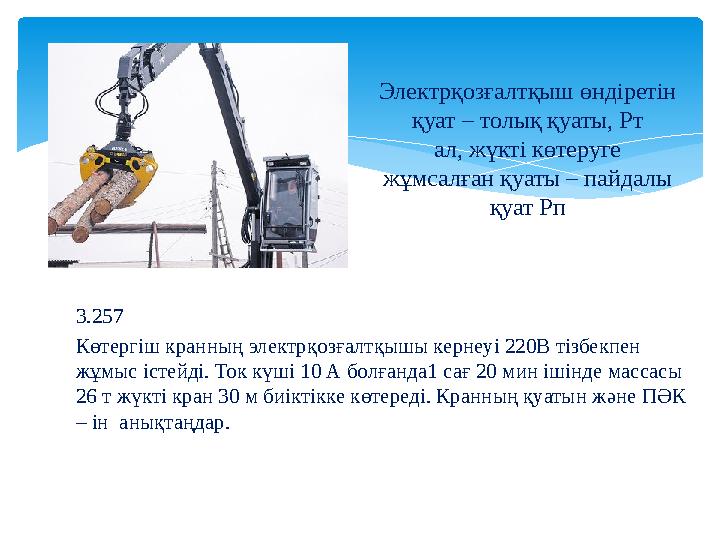

3.257 Көтергіш кранның электрқозғалтқышы кернеуі 220В тізбекпен жұмыс істейді. Ток күші 10 А болғанда1 сағ 20 мин ішінде массасы 26 т жүкті кран 30 м биіктікке көтереді. Кранның қуатын және ПӘК – ін анықтаңдар. Электрқозғалтқыш өндіретін қуат – толық қуаты, Рт ал, жүкті көтеруге жұмсалған қуаты – пайдалы қуат Рп

4 слайд

#5 слайд

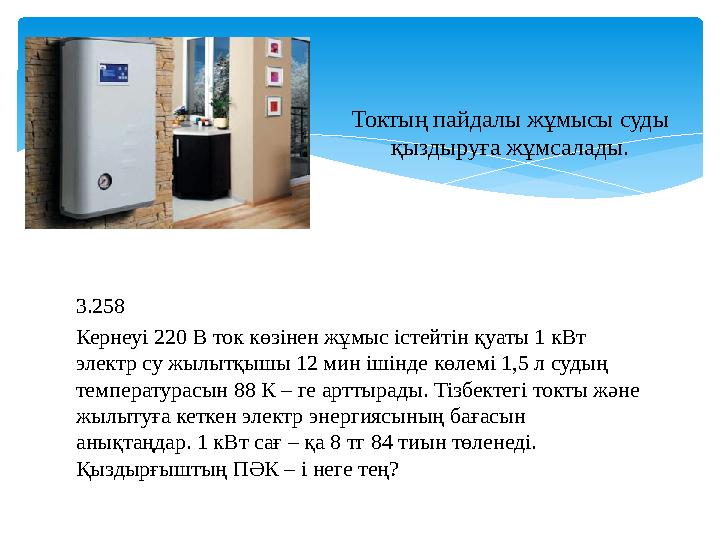

3.258 Кернеуі 220 В ток көзінен жұмыс істейтін қуаты 1 кВт электр су жылытқышы 12 мин ішінде көлемі 1,5 л судың температурасын 88 К – ге арттырады. Тізбектегі токты және жылытуға кеткен электр энергиясының бағасын анықтаңдар. 1 кВт сағ – қа 8 тг 84 тиын төленеді. Қыздырғыштың ПӘК – і неге тең? Токтың пайдалы жұмысы суды қыздыруға жұмсалады.

5 слайд

#6 слайд

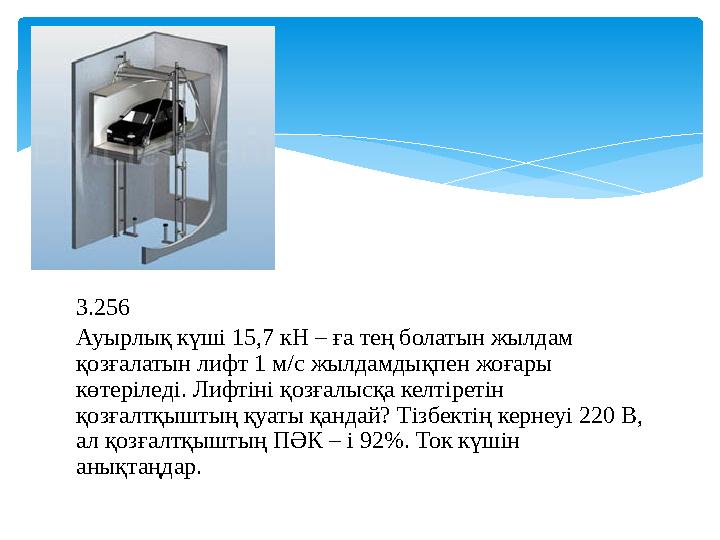

3.256 Ауырлық күші 15,7 кН – ға тең болатын жылдам қозғалатын лифт 1 м/с жылдамдықпен жоғары көтеріледі. Лифтіні қозғалысқа келтіретін қозғалтқыштың қуаты қандай? Тізбектің кернеуі 220 В, ал қозғалтқыштың ПӘК – і 92 % . Ток күшін анықтаңдар.

6 слайд

#7 слайд

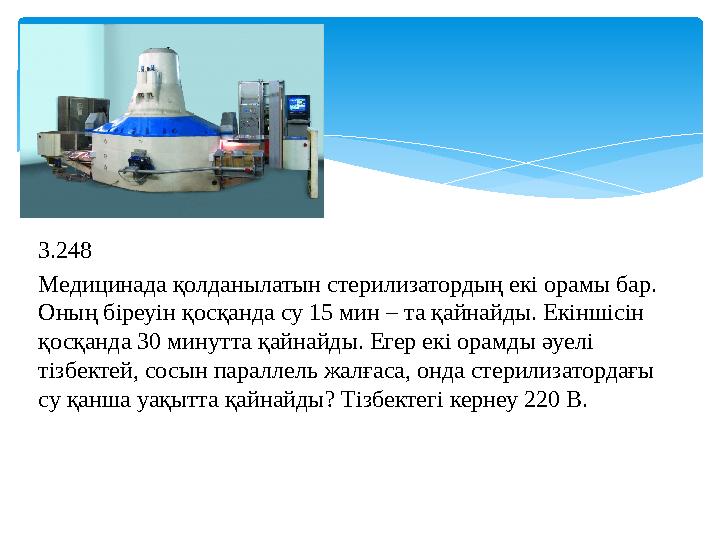

3.248 Медицинада қолданылатын стерилизатордың екі орамы бар. Оның біреуін қосқанда су 15 мин – та қайнайды. Екіншісін қосқанда 30 минутта қайнайды. Егер екі орамды әуелі тізбектей, сосын параллель жалғаса, онда стерилизатордағы су қанша уақытта қайнайды? Тізбектегі кернеу 220 В.

7 слайд

#8 слайд

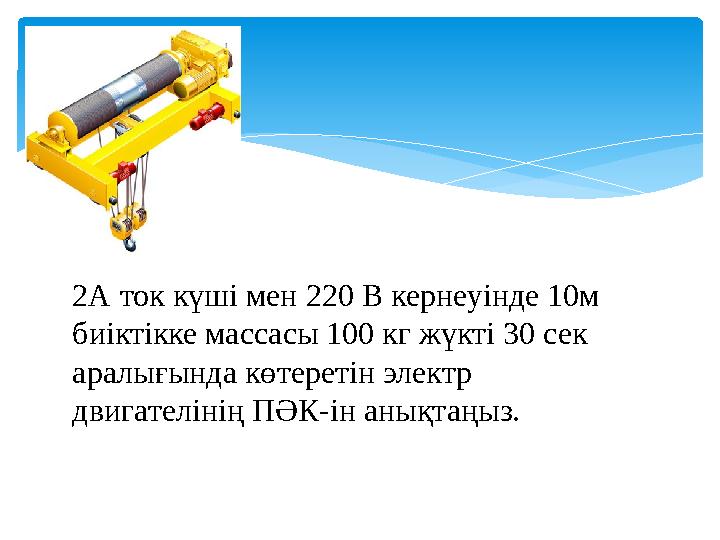

2А ток күші мен 220 В кернеуінде 10м биіктікке массасы 100 кг жүкті 30 сек аралығында көтеретін электр двигателінің ПӘК-ін анықтаңыз.

8 слайд

#9 слайд

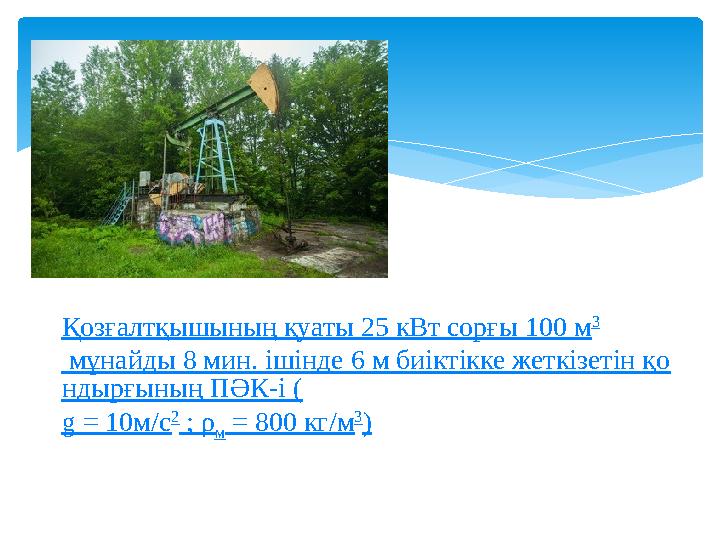

Қозғалтқышының қуаты 25 кВт сорғы 100 м 3 мұнайды 8 мин. ішінде 6 м биіктікке жеткізетін қо ндырғының ПӘК-і ( g = 10 м/с 2 ; ρ м = 800 кг/м 3 )

9 слайд

#10 слайд

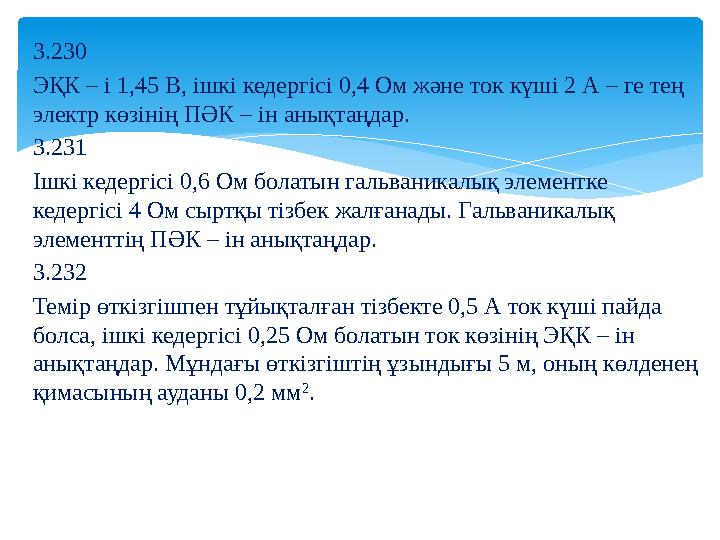

3.230 ЭҚК – і 1,45 В, ішкі кедергісі 0,4 Ом және ток күші 2 А – ге тең электр көзінің ПӘК – ін анықтаңдар. 3.231 Ішкі кедергісі 0,6 Ом болатын гальваникалық элементке кедергісі 4 Ом сыртқы тізбек жалғанады. Гальваникалық элементтің ПӘК – ін анықтаңдар. 3.232 Темір өткізгішпен тұйықталған тізбекте 0,5 А ток күші пайда болса, ішкі кедергісі 0,25 Ом болатын ток көзінің ЭҚК – ін анықтаңдар. Мұндағы өткізгіштің ұзындығы 5 м, оның көлденең қимасының ауданы 0,2 мм 2 .

10 слайд
