Айнымалы ток генераторы

#1 слайд
АЙНЫМАЛЫ ТОК ГЕНЕРАТОРЫ 6-САБАҚ

1 слайд

#2 слайд

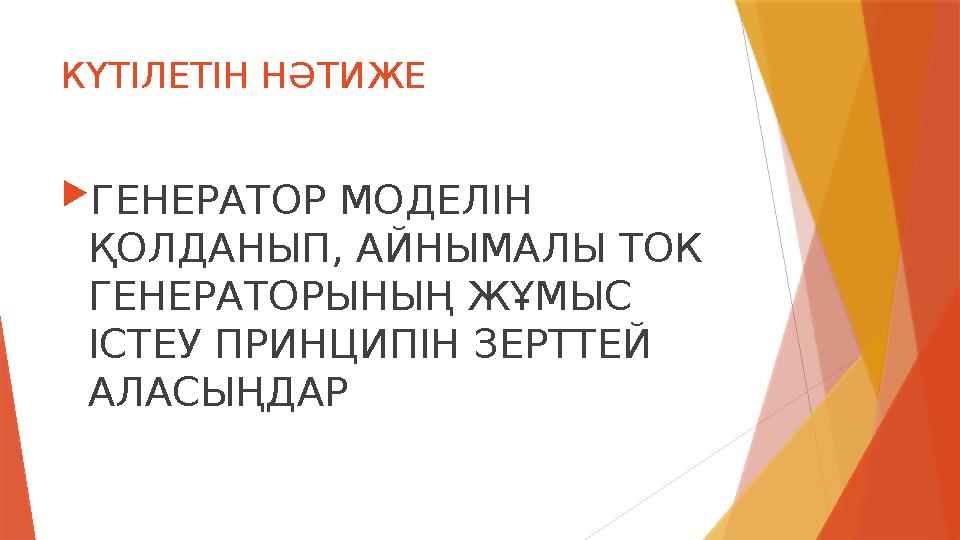

КҮТІЛЕТІН НӘТИЖЕ ГЕНЕРАТОР МОДЕЛІН ҚОЛДАНЫП, АЙНЫМАЛЫ ТОК ГЕНЕРАТОРЫНЫҢ ЖҰМЫС ІСТЕУ ПРИНЦИПІН ЗЕРТТЕЙ АЛАСЫҢДАР

2 слайд

#3 слайд
АЙНЫМАЛЫ ТОК - Уақыттың өтуіне байланысты өзгеріп отыратын ток. Күнделікті өмірде қолданып отыратын желі сымдарындағы кернеу 50 Гц жиілікпен гармоникалық заң бойынша өзгеріп отырады.

3 слайд

#4 слайд

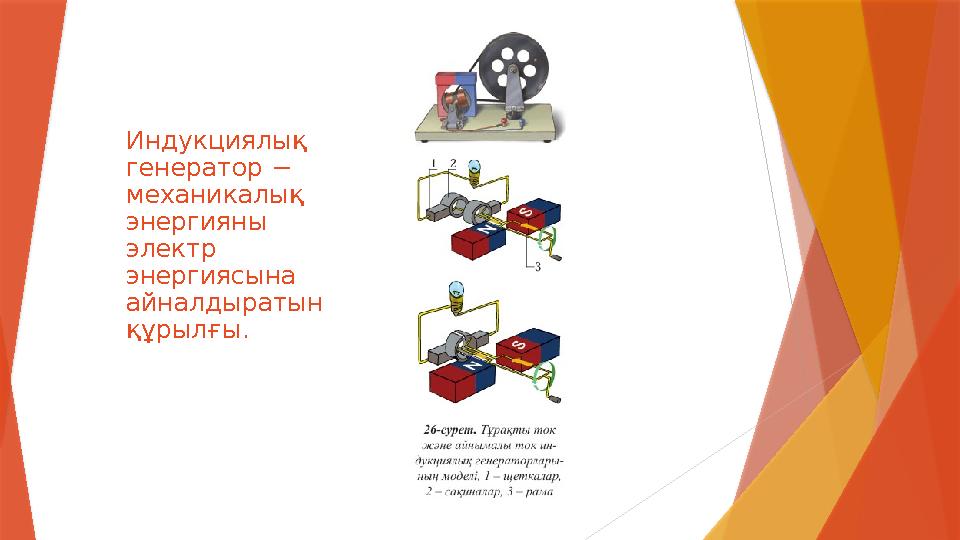

Индукциялық генератор − механикалық энергияны электр энергиясына айналдыратын құрылғы.

4 слайд

#5 слайд
АЙНЫМАЛЫ ТОК

5 слайд

#6 слайд

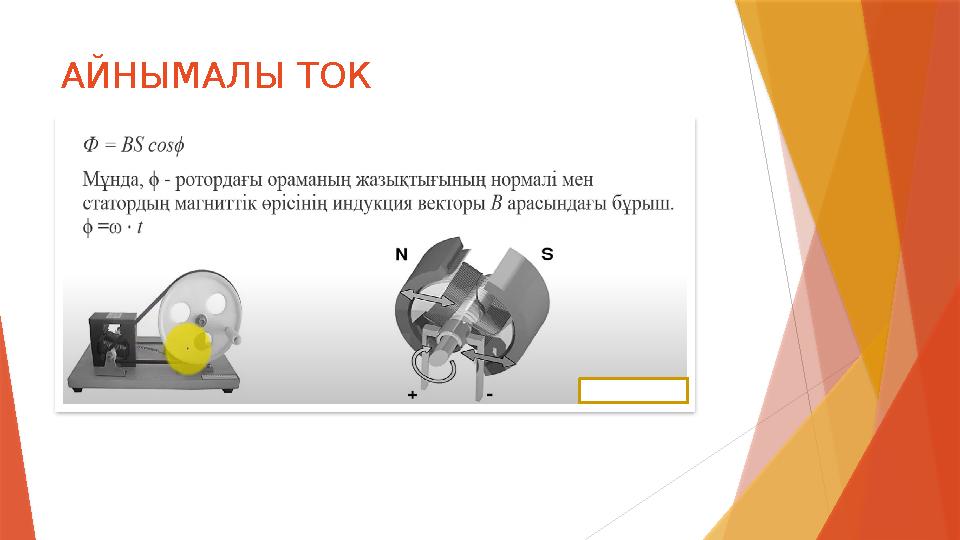

АЙНЫМАЛЫ ТОК

6 слайд

#7 слайд

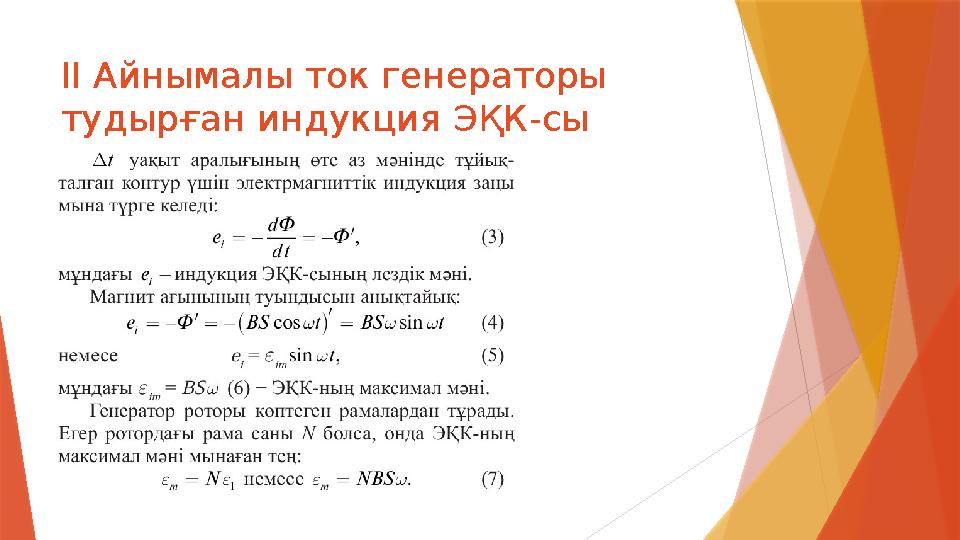

II Айнымалы ток генераторы тудырған индукция ЭҚК-сы

7 слайд

#8 слайд

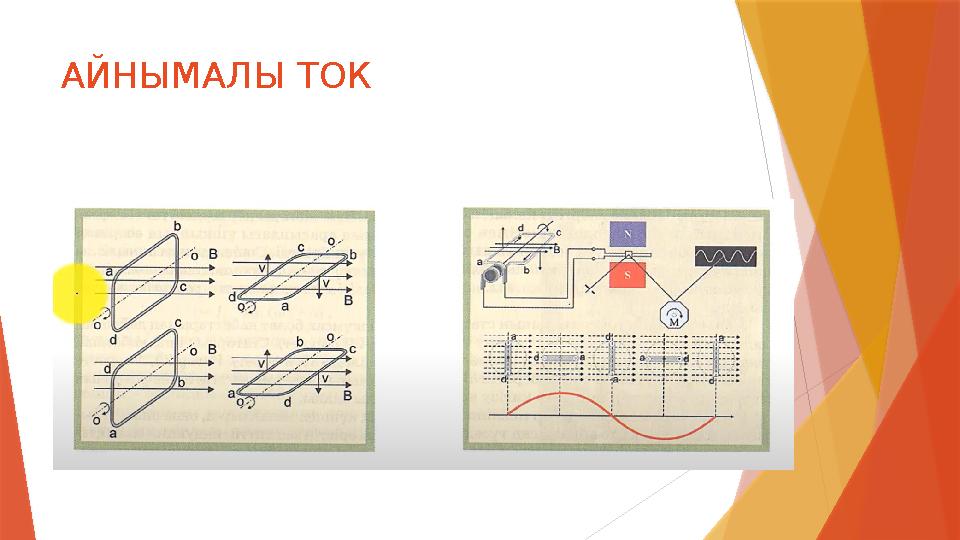

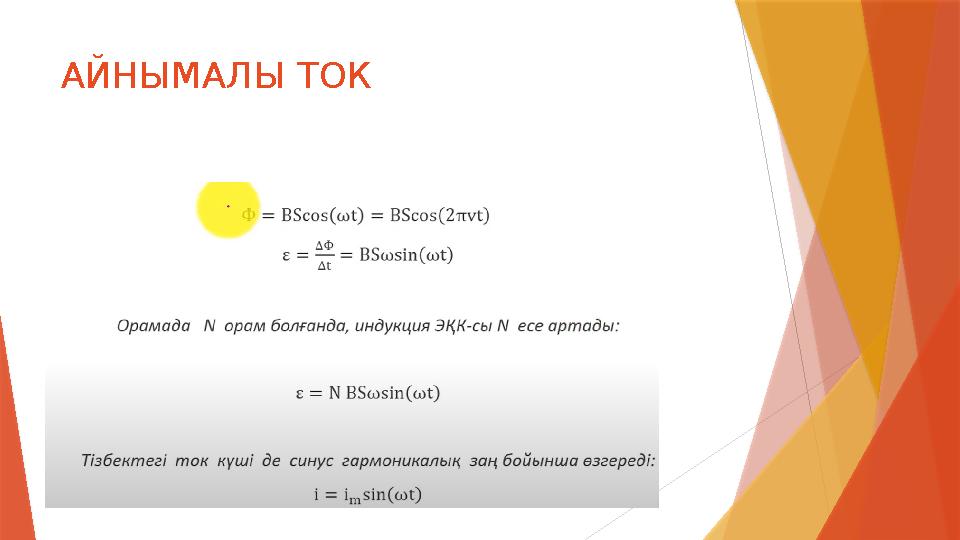

АЙНЫМАЛЫ ТОК

8 слайд

#9 слайд

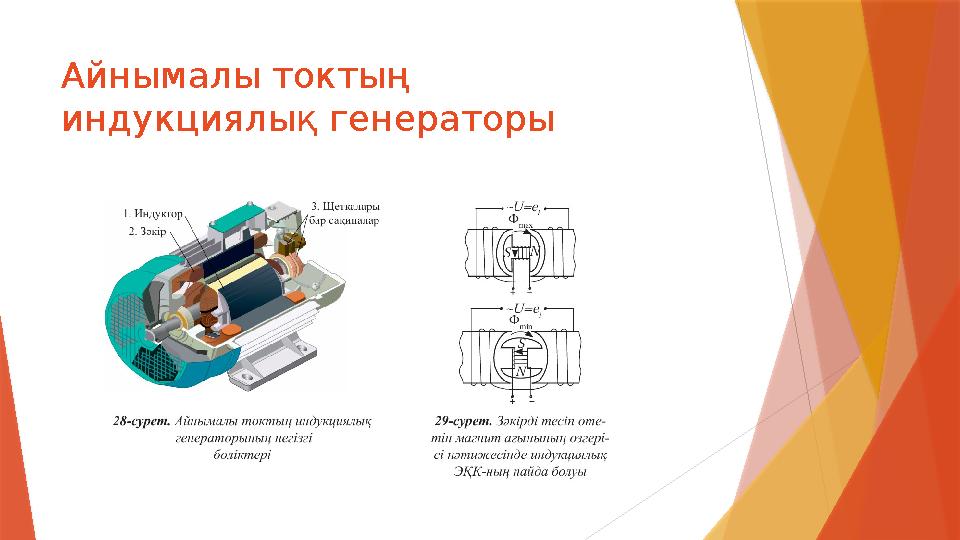

Айнымалы токтың индукциялық генераторы

9 слайд

#10 слайд

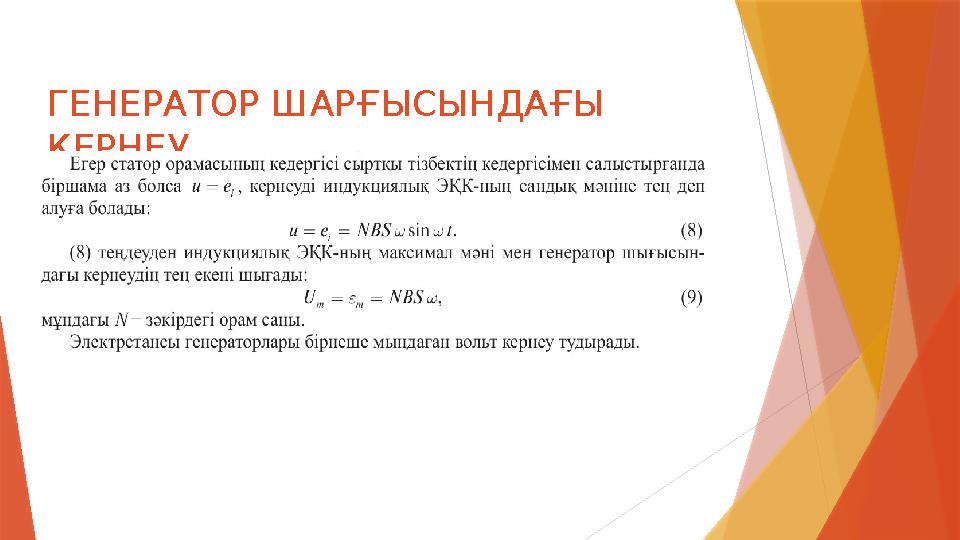

ГЕНЕРАТОР ШАР ҒЫСЫНДАҒЫ КЕРНЕУ

10 слайд

#11 слайд

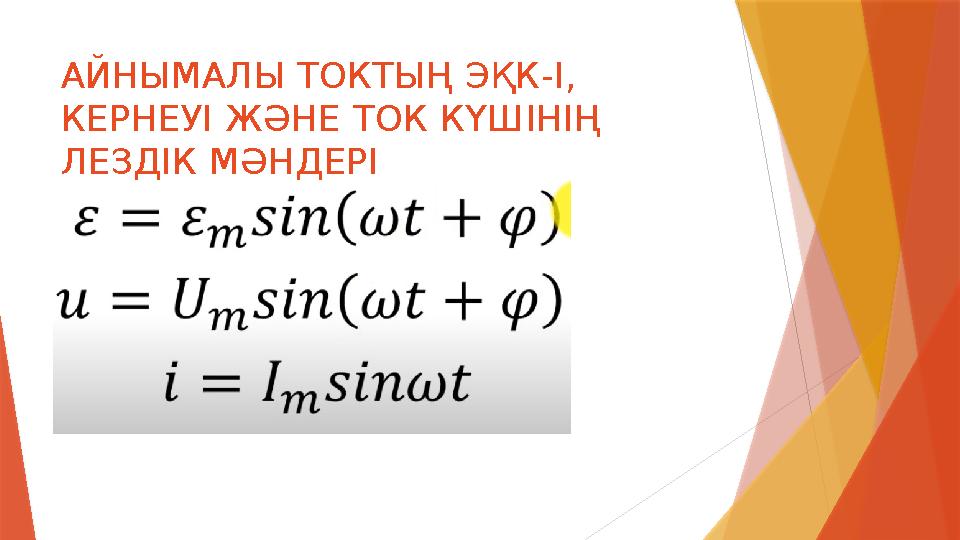

АЙНЫМАЛЫ ТОКТЫҢ ЭҚК -І, КЕРНЕУІ ЖӘНЕ ТОК КҮШІНІҢ ЛЕЗДІК МӘНДЕРІ

11 слайд

#12 слайд
ЕСЕПТЕР  Қимасының ауданы 400 см2, N = 100 орамнан тұратын сымды индукциясы В=0,01 Тл біртекті магнит өрісінде w=1рад/с бұрыштық жылдамдықпен бір қалыпты айналдырады.Күш сызықтары айналу өсіне перпендикуляр. ЭКҚның максимал мәнін анықтаңдар. 0,2 секундта контурдан өтетін магнит ағыны 3 Вб-тен 1 Вб-ге дейін азайды. Контурдағы индукцияның ЭҚК-і Ток күші 5 А болғанда контурдан өтетін магнит ағыны 0,5 мВб болса, оның индуктивтілігі

12 слайд

#13 слайд

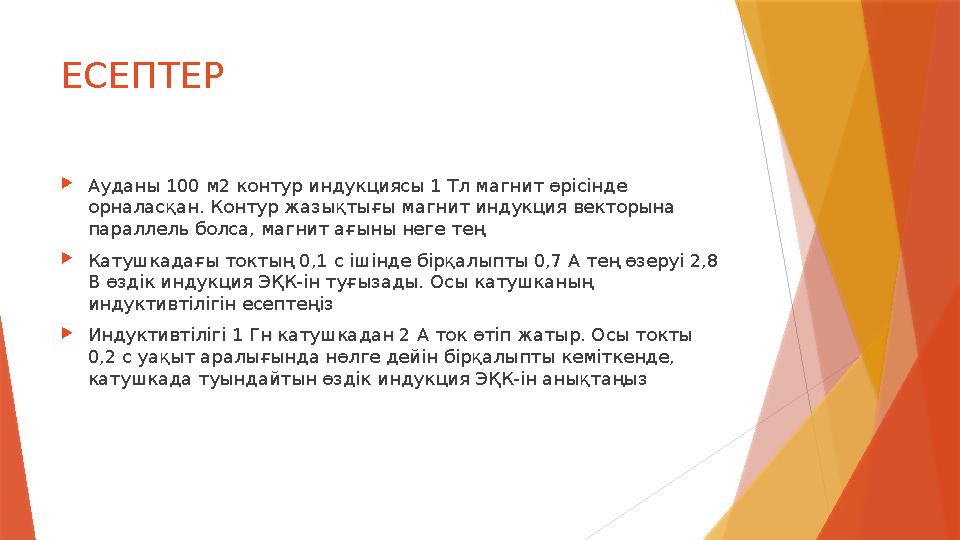

ЕСЕПТЕР Ауданы 100 м2 контур индукциясы 1 Тл магнит өрісінде орналасқан. Контур жазықтығы магнит индукция векторына параллель болса, магнит ағыны неге тең Катушкадағы токтың 0,1 с ішінде бірқалыпты 0,7 А тең өзеруі 2,8 В өздік индукция ЭҚК-ін туғызады. Осы катушканың индуктивтілігін есептеңіз Индуктивтілігі 1 Гн катушкадан 2 А ток өтіп жатыр. Осы токты 0,2 с уақыт аралығында нөлге дейін бірқалыпты кеміткенде, катушкада туындайтын өздік индукция ЭҚК-ін анықтаңыз

13 слайд
