Ампер күші. Лоренц күші
18 Ақпан 2025
90
1 слайд

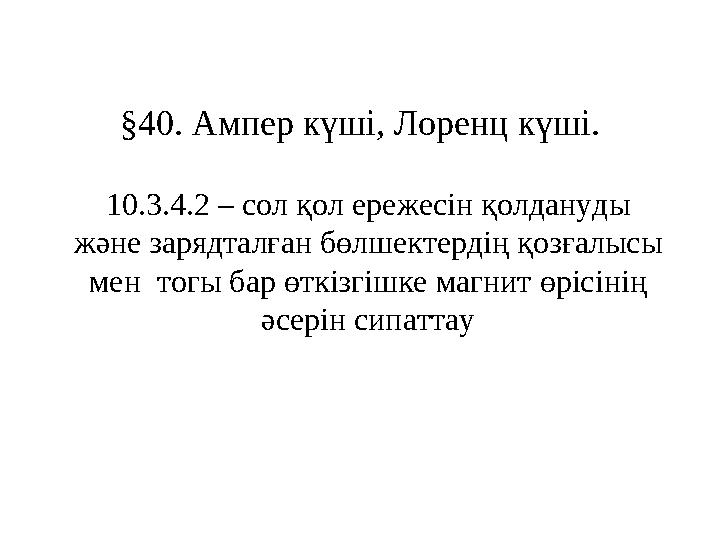

§40. Ампер күші, Лоренц күші.
10.3.4.2 – сол қол ережесін қолдануды
және зарядталған бөлшектердің қозғалысы
мен тогы бар өткізгішке магнит өрісінің
әсерін сипаттау
1 слайд
§40. Ампер күші, Лоренц күші. 10.3.4.2 – сол қол ережесін қолдануды және зарядталған бөлшектердің қозғалысы мен тогы бар өткізгішке магнит өрісінің әсерін сипаттау
2 слайд
Магнит өрісі
2 слайд
Магнит өрісі
3 слайд

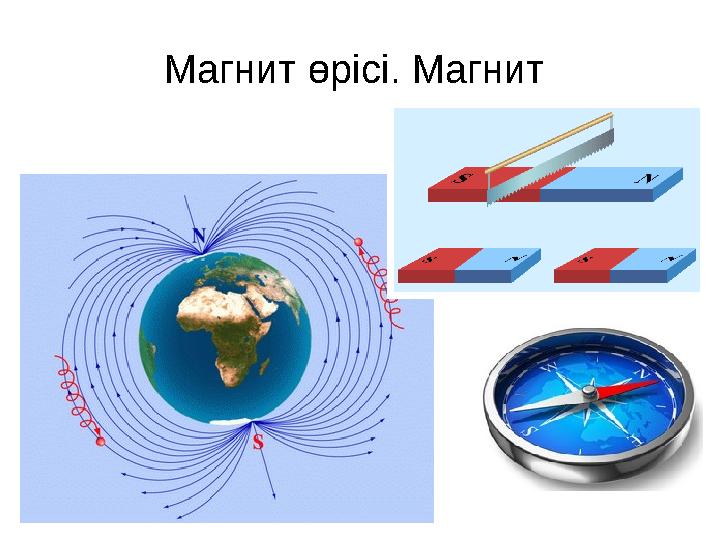

Магнит өрісі. Магнит
3 слайд
Магнит өрісі. Магнит
4 слайд

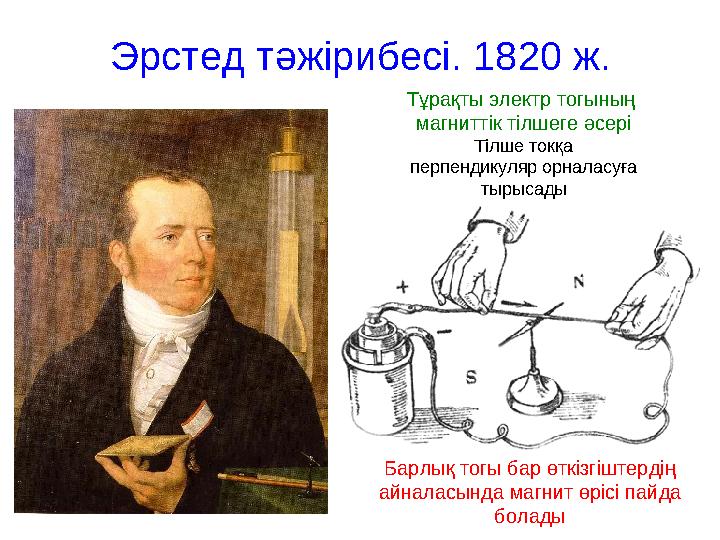

Эрстед тәжірибесі. 1820 ж.
Тұрақты электр тогының
магниттік тілшеге әсері
Тілше токқа
перпендикуляр орналасуға
тырысады
Барлық тогы бар өткізгіштердің
айналасында магнит өрісі пайда
болады
4 слайд
Эрстед тәжірибесі. 1820 ж. Тұрақты электр тогының магниттік тілшеге әсері Тілше токқа перпендикуляр орналасуға тырысады Барлық тогы бар өткізгіштердің айналасында магнит өрісі пайда болады
5 слайд

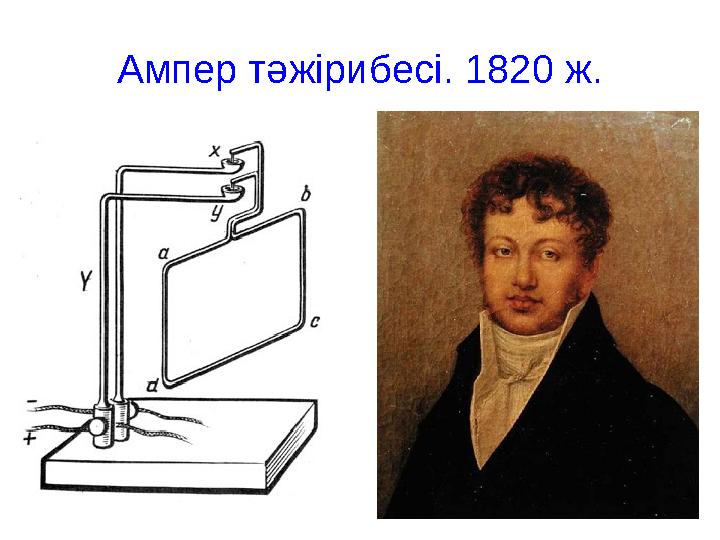

Ампер тәжірибесі. 1820 ж.
5 слайд
Ампер тәжірибесі. 1820 ж.
6 слайд

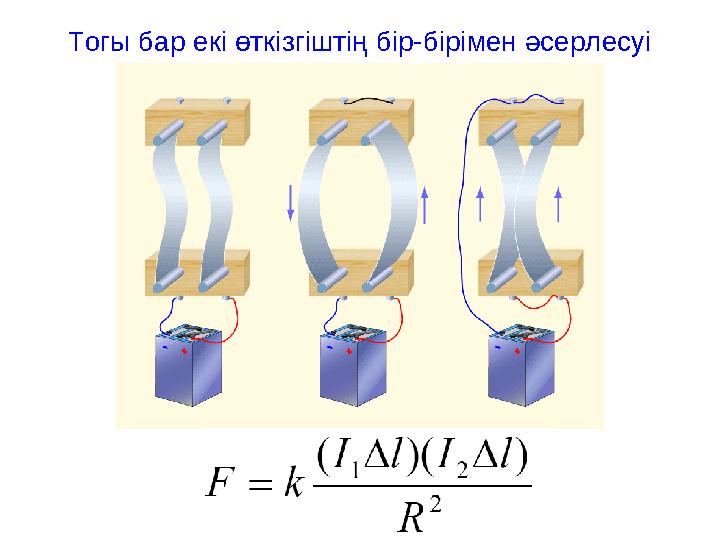

Тогы бар екі өткізгіштің бір-бірімен әсерлесуі
6 слайд
Тогы бар екі өткізгіштің бір-бірімен әсерлесуі
7 слайд

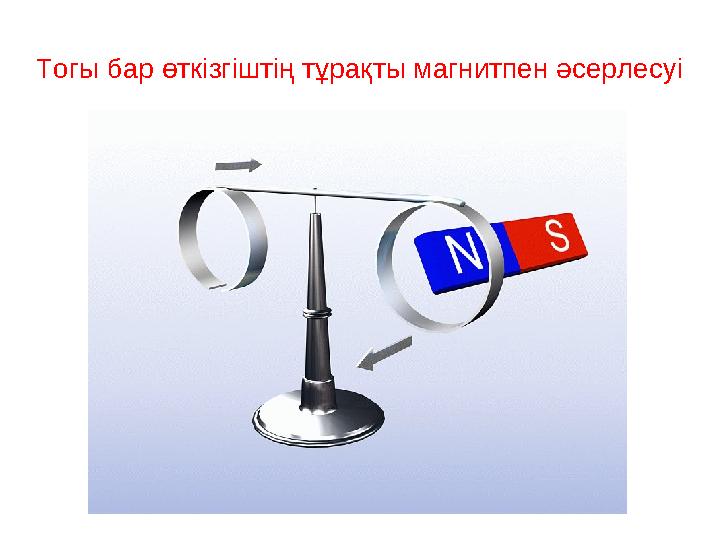

Тогы бар өткізгіштің тұрақты магнитпен әсерлесуі
7 слайд
Тогы бар өткізгіштің тұрақты магнитпен әсерлесуі
8 слайд

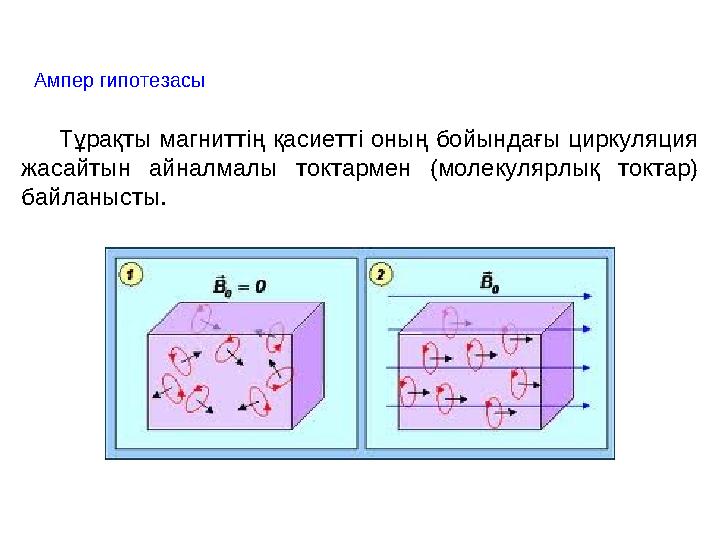

Ампер гипотезасы
Тұрақты магниттің қасиетті оның бойындағы циркуляция
жасайтын айналмалы токтармен (молекулярлық токтар)
байланысты.
8 слайд
Ампер гипотезасы Тұрақты магниттің қасиетті оның бойындағы циркуляция жасайтын айналмалы токтармен (молекулярлық токтар) байланысты.
9 слайд

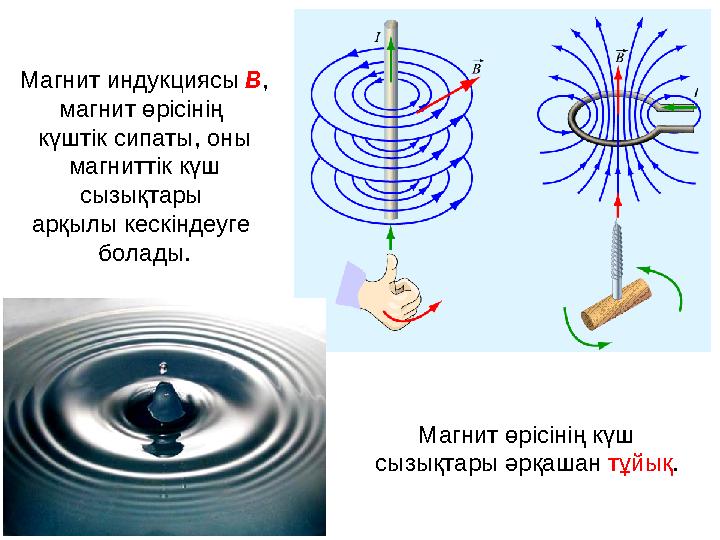

Магнит индукциясы В,
магнит өрісінің
күштік сипаты, оны
магниттік күш
сызықтары
арқылы кескіндеуге
болады.
Магнит өрісінің күш
сызықтары әрқашан тұйық.
9 слайд
Магнит индукциясы В, магнит өрісінің күштік сипаты, оны магниттік күш сызықтары арқылы кескіндеуге болады. Магнит өрісінің күш сызықтары әрқашан тұйық.
10 слайд
10 слайд
11 слайд

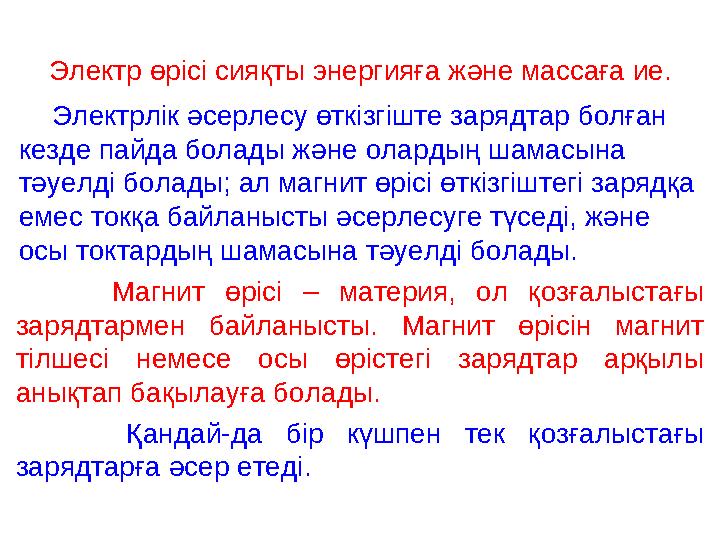

Электрлік әсерлесу өткізгіште зарядтар болған
кезде пайда болады және олардың шамасына
тәуелді болады; ал магнит өрісі өткізгіштегі зарядқа
емес токқа байланысты әсерлесуге түседі, және
осы токтардың шамасына тәуелді болады.
Қандай-да бір күшпен тек қозғалыстағы
зарядтарға әсер етеді.
Электр өрісі сияқты энергияға және массаға ие.
Магнит өрісі – материя, ол қозғалыстағы
зарядтармен байланысты. Магнит өрісін магнит
тілшесі немесе осы өрістегі зарядтар арқылы
анықтап бақылауға болады.
11 слайд
Электрлік әсерлесу өткізгіште зарядтар болған кезде пайда болады және олардың шамасына тәуелді болады; ал магнит өрісі өткізгіштегі зарядқа емес токқа байланысты әсерлесуге түседі, және осы токтардың шамасына тәуелді болады. Қандай-да бір күшпен тек қозғалыстағы зарядтарға әсер етеді. Электр өрісі сияқты энергияға және массаға ие. Магнит өрісі – материя, ол қозғалыстағы зарядтармен байланысты. Магнит өрісін магнит тілшесі немесе осы өрістегі зарядтар арқылы анықтап бақылауға болады.
12 слайд
12 слайд
13 слайд

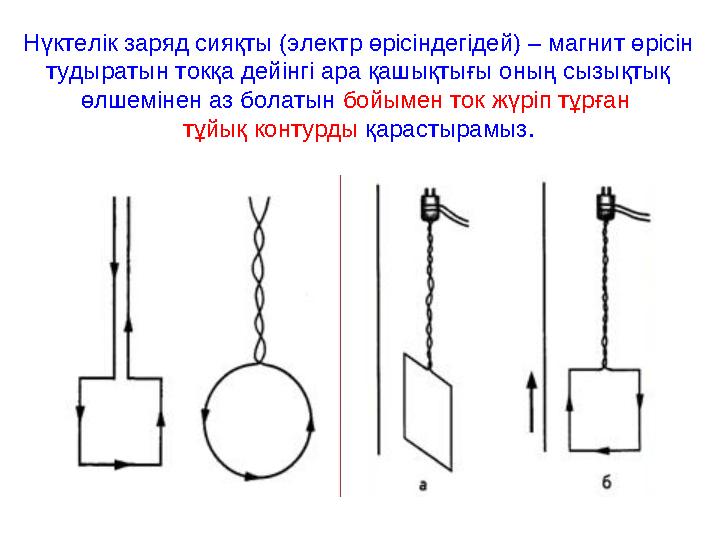

Нүктелік заряд сияқты (электр өрісіндегідей) – магнит өрісін
тудыратын токқа дейінгі ара қашықтығы оның сызықтық
өлшемінен аз болатын бойымен ток жүріп тұрған
тұйық контурды қарастырамыз.
13 слайд
Нүктелік заряд сияқты (электр өрісіндегідей) – магнит өрісін тудыратын токқа дейінгі ара қашықтығы оның сызықтық өлшемінен аз болатын бойымен ток жүріп тұрған тұйық контурды қарастырамыз.
14 слайд
14 слайд
15 слайд

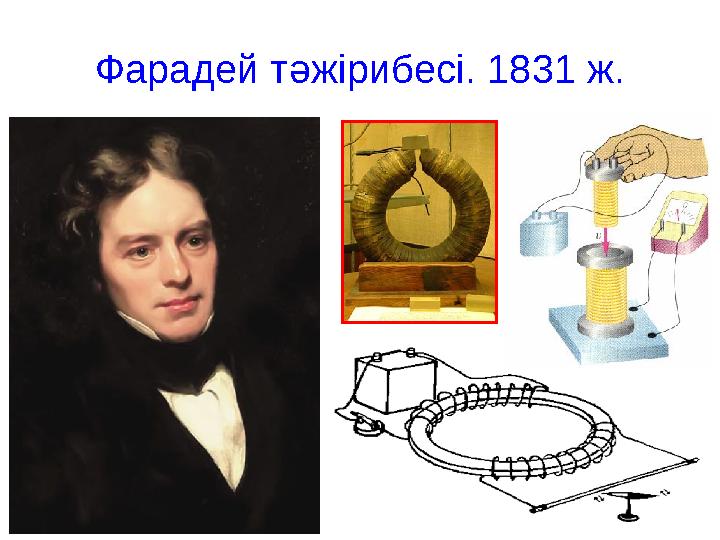

Фарадей тәжірибесі. 1831 ж.
15 слайд
Фарадей тәжірибесі. 1831 ж.

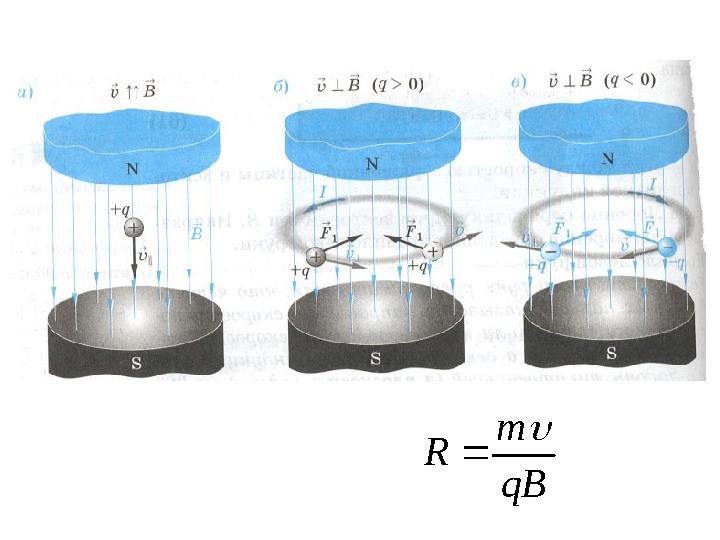

16 слайд
qB
m
R
16 слайд
qB m R
17 слайд
17 слайд
18 слайд

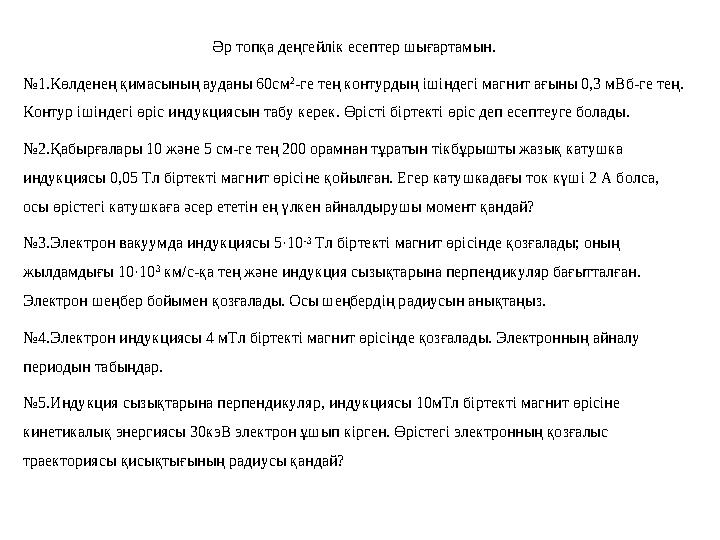

Әр топқа деңгейлік есептер шығартамын.
№1.Көлденең қимасының ауданы 60см
2
-ге тең контурдың ішіндегі магнит ағыны 0,3 мВб-ге тең.
Контур ішіндегі өріс индукциясын табу керек. Өрісті біртекті өріс деп есептеуге болады.
№2.Қабырғалары 10 және 5 см-ге тең 200 орамнан тұратын тікбұрышты жазық катушка
индукциясы 0,05 Тл біртекті магнит өрісіне қойылған. Егер катушкадағы ток күші 2 А болса,
осы өрістегі катушкаға әсер ететін ең үлкен айналдырушы момент қандай?
№3.Электрон вакуумда индукциясы 5·10
-3
Тл бiртектi магнит өрiсiнде қозғалады; оның
жылдамдығы 10·10
3
км/с-қа тең және индукция сызықтарына перпендикуляр бағытталған.
Электрон шеңбер бойымен қозғалады. Осы шеңбердiң радиусын анықтаңыз.
№4.Электрон индукциясы 4 мТл біртекті магнит өрісінде қозғалады. Электронның айналу
периодын табыңдар.
№5.Индукция сызықтарына перпендикуляр, индукциясы 10мТл біртекті магнит өрісіне
кинетикалық энергиясы 30кэВ электрон ұшып кірген. Өрістегі электронның қозғалыс
траекториясы қисықтығының радиусы қандай?
18 слайд
Әр топқа деңгейлік есептер шығартамын. №1.Көлденең қимасының ауданы 60см 2 -ге тең контурдың ішіндегі магнит ағыны 0,3 мВб-ге тең. Контур ішіндегі өріс индукциясын табу керек. Өрісті біртекті өріс деп есептеуге болады. №2.Қабырғалары 10 және 5 см-ге тең 200 орамнан тұратын тікбұрышты жазық катушка индукциясы 0,05 Тл біртекті магнит өрісіне қойылған. Егер катушкадағы ток күші 2 А болса, осы өрістегі катушкаға әсер ететін ең үлкен айналдырушы момент қандай? №3.Электрон вакуумда индукциясы 5·10 -3 Тл бiртектi магнит өрiсiнде қозғалады; оның жылдамдығы 10·10 3 км/с-қа тең және индукция сызықтарына перпендикуляр бағытталған. Электрон шеңбер бойымен қозғалады. Осы шеңбердiң радиусын анықтаңыз. №4.Электрон индукциясы 4 мТл біртекті магнит өрісінде қозғалады. Электронның айналу периодын табыңдар. №5.Индукция сызықтарына перпендикуляр, индукциясы 10мТл біртекті магнит өрісіне кинетикалық энергиясы 30кэВ электрон ұшып кірген. Өрістегі электронның қозғалыс траекториясы қисықтығының радиусы қандай?
