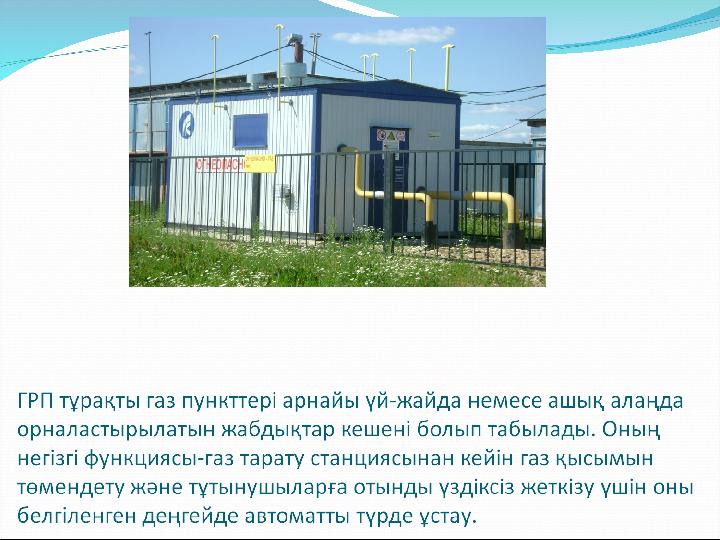

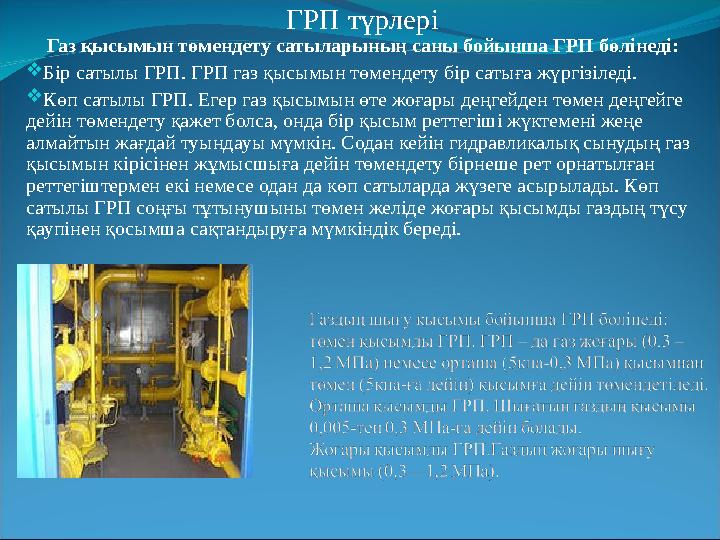

ГРП түрлері Газ қысымын төмендету сатыларының саны бойынша ГРП бөлінеді:  Бір сатылы ГРП. ГРП газ қысымын төмендету бір сатыға жүргізіледі.  Көп сатылы ГРП. Егер газ қысымын өте жоғары деңгейден төмен деңгейге дейін төмендету қажет болса, онда бір қысым реттегіші жүктемені жеңе алмайтын жағдай туындауы мүмкін. Содан кейін гидравликалық сынудың газ қысымын кірісінен жұмысшыға дейін төмендету бірнеше рет орнатылған реттегіштермен екі немесе одан да көп сатыларда жүзеге асырылады. Көп сатылы ГРП соңғы тұтынушыны төмен желіде жоғары қысымды газдың түсу қаупінен қосымша сақтандыруға мүмкіндік береді.

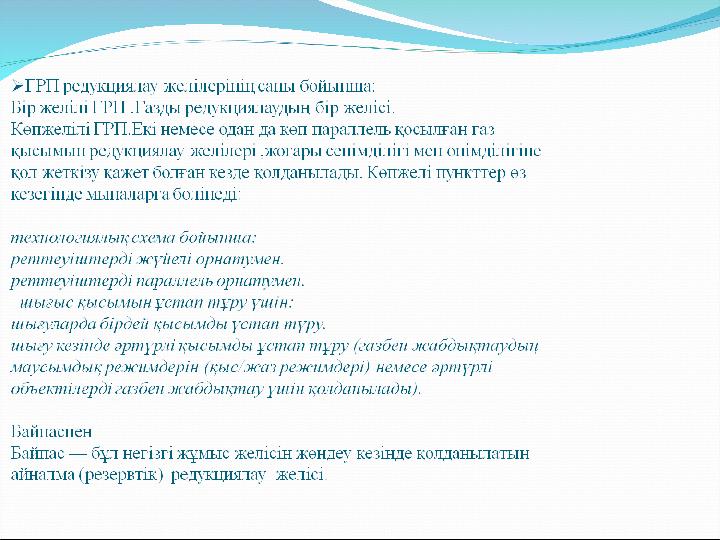

2 слайд

#3 слайд

3 слайд

#4 слайд

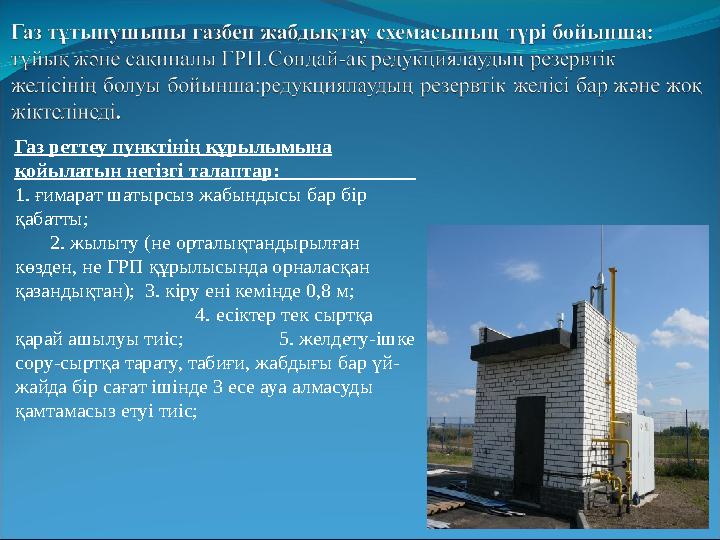

Газ реттеу пунктінің құрылымына қойылатын негізгі талаптар: 1. ғимарат шатырсыз жабындысы бар бір қабатты; 2. жылыту (не орталықтандырылған көзден, не ГРП құрылысында орналасқан қазандықтан); 3. кіру ені кемінде 0,8 м; 4. есіктер тек сыртқа қарай ашылуы тиіс; 5. желдету-ішке сору-сыртқа тарату, табиғи, жабдығы бар үй- жайда бір сағат ішінде 3 есе ауа алмасуды қамтамасыз етуі тиіс;

4 слайд

#5 слайд

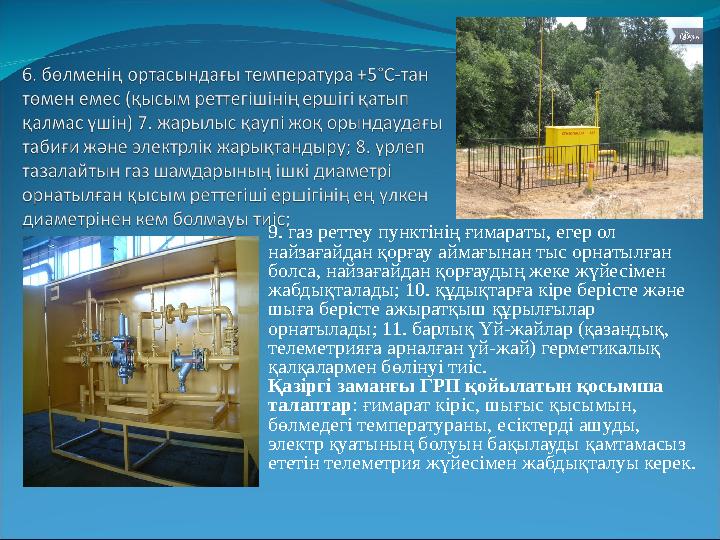

9. газ реттеу пунктінің ғимараты, егер ол найзағайдан қорғау аймағынан тыс орнатылған болса, найзағайдан қорғаудың жеке жүйесімен жабдықталады; 10. құдықтарға кіре берісте және шыға берісте ажыратқыш құрылғылар орнатылады; 11. барлық Үй-жайлар (қазандық, телеметрияға арналған үй-жай) герметикалық қалқалармен бөлінуі тиіс. Қазіргі заманғы ГРП қойылатын қосымша талаптар : ғимарат кіріс, шығыс қысымын, бөлмедегі температураны, есіктерді ашуды, электр қуатының болуын бақылауды қамтамасыз ететін телеметрия жүйесімен жабдықталуы керек.

5 слайд

#6 слайд

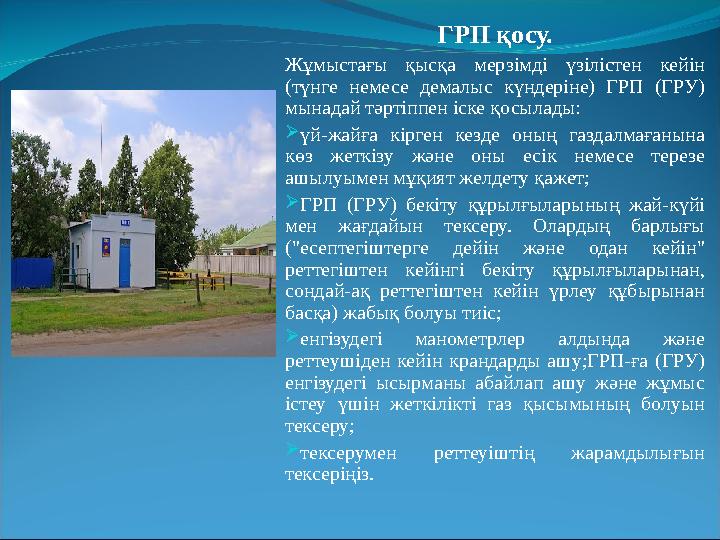

ГРП қосу. Жұмыстағы қысқа мерзімді үзілістен кейін (түнге немесе демалыс күндеріне) ГРП (ГРУ) мынадай тәртіппен іске қосылады:  үй-жайға кірген кезде оның газдалмағанына көз жеткізу және оны есік немесе терезе ашылуымен мұқият желдету қажет;  ГРП (ГРУ) бекіту құрылғыларының жай-күйі мен жағдайын тексеру. Олардың барлығы ("есептегіштерге дейін және одан кейін" реттегіштен кейінгі бекіту құрылғыларынан, сондай-ақ реттегіштен кейін үрлеу құбырынан басқа) жабық болуы тиіс;  енгізудегі манометрлер алдында және реттеушіден кейін крандарды ашу;ГРП-ға (ГРУ) енгізудегі ысырманы абайлап ашу және жұмыс істеу үшін жеткілікті газ қысымының болуын тексеру;  тексерумен реттеуіштің жарамдылығын тексеріңіз.

6 слайд

#7 слайд

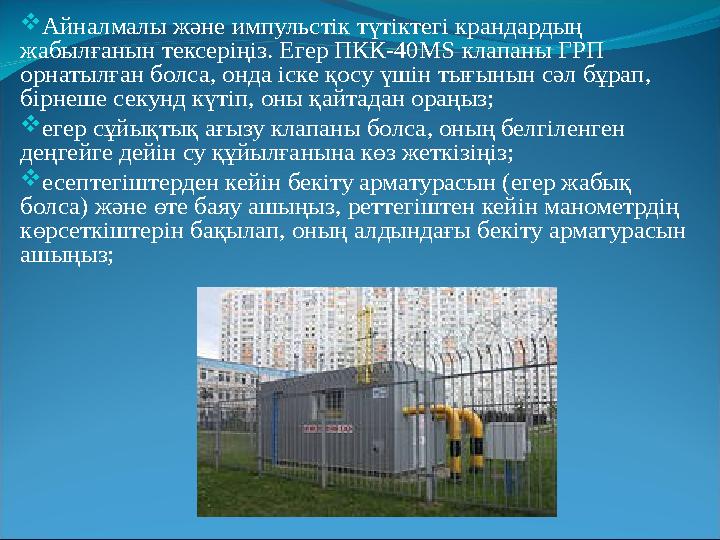

 Айналмалы және импульстік түтіктегі крандардың жабылғанын тексеріңіз. Егер ПКК-40 MS клапаны ГРП орнатылған болса, онда іске қосу үшін тығынын сәл бұрап, бірнеше секунд күтіп, оны қайтадан ораңыз;  егер сұйықтық ағызу клапаны болса, оның белгіленген деңгейге дейін су құйылғанына көз жеткізіңіз;  есептегіштерден кейін бекіту арматурасын (егер жабық болса) және өте баяу ашыңыз, реттегіштен кейін манометрдің көрсеткіштерін бақылап, оның алдындағы бекіту арматурасын ашыңыз;

7 слайд

#8 слайд

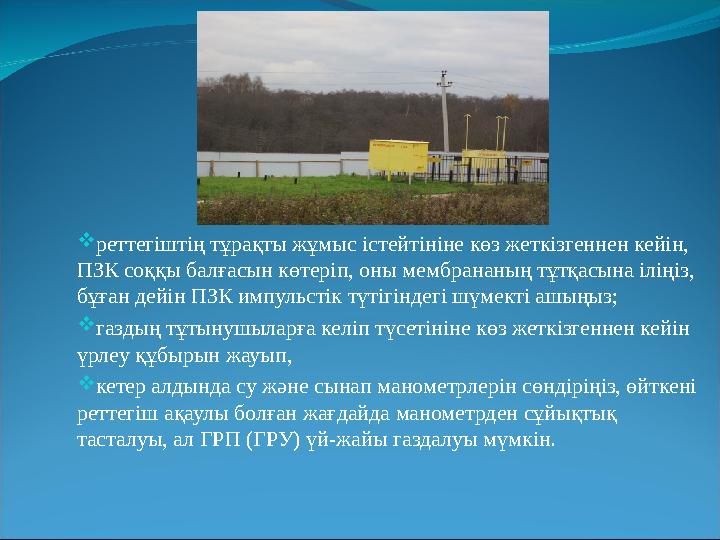

 реттегіштің тұрақты жұмыс істейтініне көз жеткізгеннен кейін, ПЗК соққы балғасын көтеріп, оны мембрананың тұтқасына іліңіз, бұған дейін ПЗК импульстік түтігіндегі шүмекті ашыңыз;  газдың тұтынушыларға келіп түсетініне көз жеткізгеннен кейін үрлеу құбырын жауып,  кетер алдында су және сынап манометрлерін сөндіріңіз, өйткені реттегіш ақаулы болған жағдайда манометрден сұйықтық тасталуы, ал ГРП (ГРУ) үй-жайы газдалуы мүмкін.

8 слайд

#9 слайд

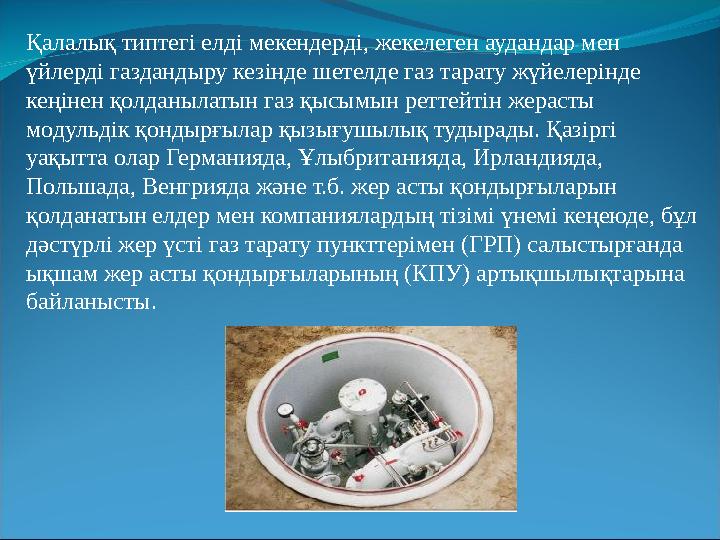

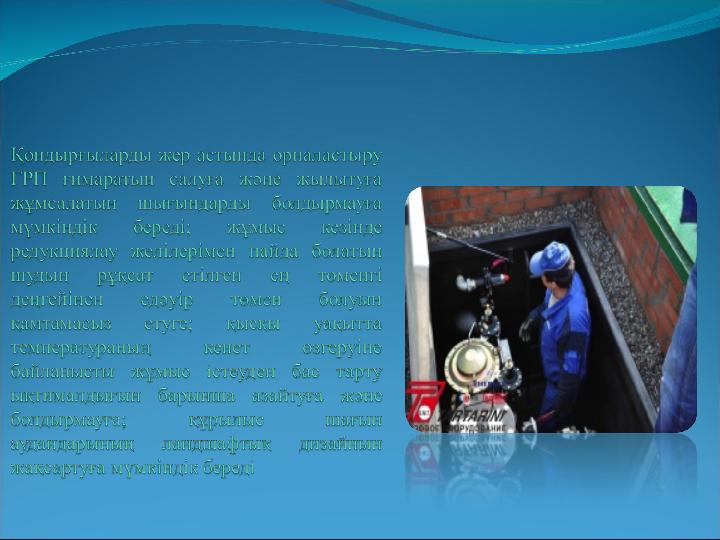

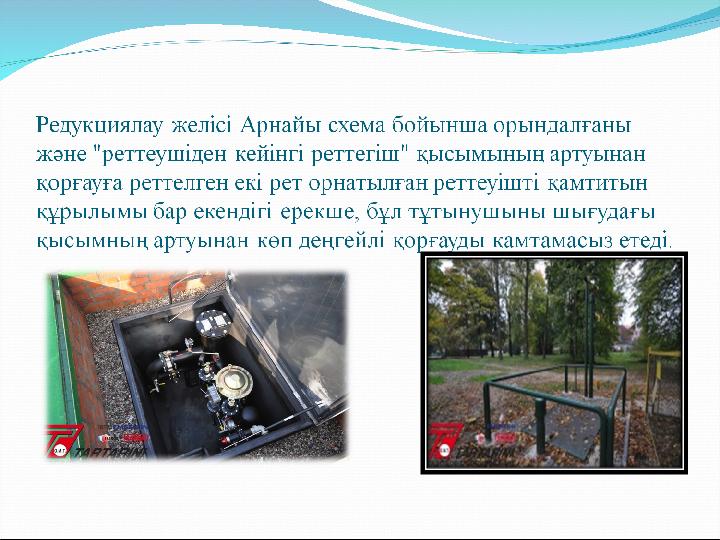

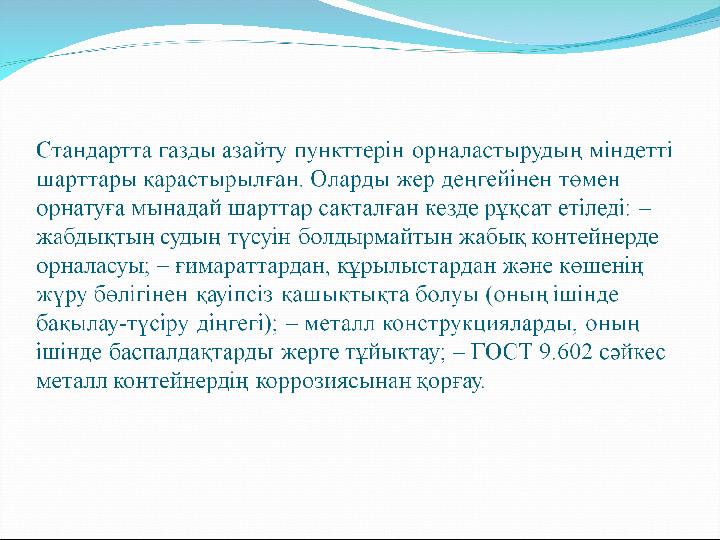

Қалалық типтегі елді мекендерді, жекелеген аудандар мен үйлерді газдандыру кезінде шетелде газ тарату жүйелерінде кеңінен қолданылатын газ қысымын реттейтін жерасты модульдік қондырғылар қызығушылық тудырады. Қазіргі уақытта олар Германияда, Ұлыбританияда, Ирландияда, Польшада, Венгрияда және т.б. жер асты қондырғыларын қолданатын елдер мен компаниялардың тізімі үнемі кеңеюде, бұл дәстүрлі жер үсті газ тарату пункттерімен (ГРП) салыстырғанда ықшам жер асты қондырғыларының (КПУ) артықшылықтарына байланысты.
