Ашық сабақ: Блок түбіне дәке жабыстыру

#1 слайд
Өндірістік оқыту Өндірістік оқыту шебері: Кулбекова Айнур Сакеновна 1

1 слайд

#2 слайд

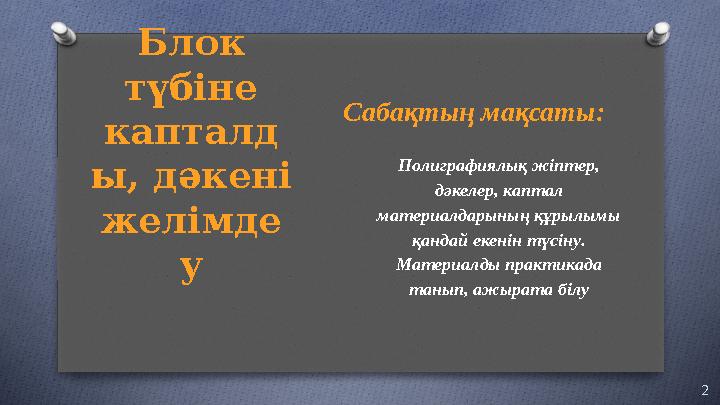

Блок түбіне капталд ы, дәкені желімде у Сабақтың мақсаты: 2Полиграфиялық ж іптер, дәкелер, каптал материалдарының құрылымы қандай екенін түсіну . Материалды практикада танып, ажырата білу

2 слайд

#3 слайд
3Кітап құрамы Кітәп құрамы : Б-жинақталған блок, К-мұқаба, 1-блоктағы дәптерлер, 2-өңірбет, 3-дәке, 4-каптал, 5-блок түбіне жабыстырылатын қағаз, 6-бет белгі ( ляссе ) , 7-қатырма жақтаулары, 8-түптеу материалы, 9-шпация,10-отстав, 11-расстав, 12-кант .

3 слайд

#4 слайд

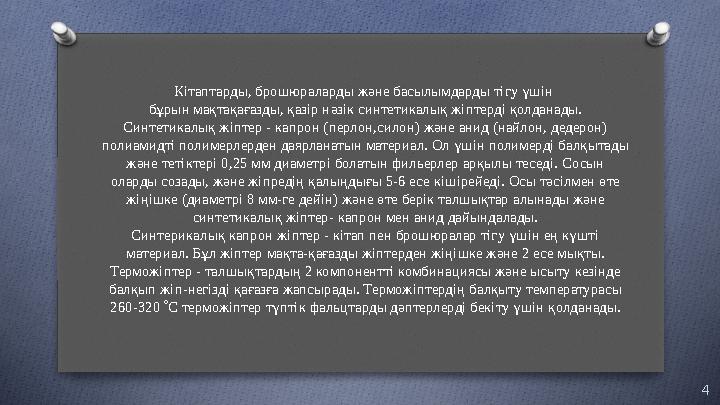

Кітаптарды, брошюраларды және басылымдарды тігу үшін бұрын мақтақағазды, қазір нәзік синтетикалық жіптерді қолданады. Синтетикалық жіптер - капрон (перлон,силон) және анид (найлон, дедерон) полиамидті полимерлерден даярланатын материал. Ол үшін полимерді балқытады және тетіктері 0,25 мм диаметрі болатын фильерлер арқылы теседі. Сосын оларды созады, және жіпредің қалыңдығы 5-6 есе кішірейеді. Осы тәсілмен өте жіңішке (диаметрі 8 мм-ге дейін) және өте берік талшықтар алынады және синтетикалық жіптер- капрон мен анид дайындалады. Синтерикалық капрон жіптер - кітап пен брошюралар тігу үшін ең күшті материал. Бұл жіптер мақта-қағазды жіптерден жіңішке және 2 есе мықты. Терможіптер - талшықтардың 2 компонентті комбинациясы және ысыту кезінде балқып жіп-негізді қағазға жапсырады. Терможіптердің балқыту температурасы 260-320  С терможіптер түптік фальцтарды дәптерлерді бекіту үшін қолданады. 4

4 слайд

#5 слайд

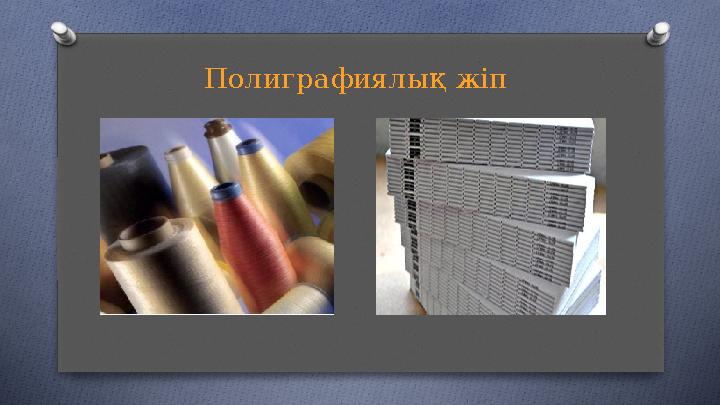

Полиграфиялық жіп

5 слайд

#6 слайд

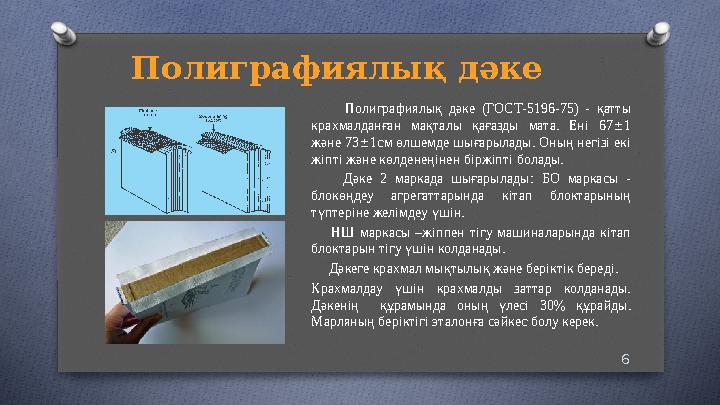

6Полиграфиялық дәке Полиграфиялық дәке (ГОСТ-5196-75) - қатты крахмалданған мақталы қағазды мата. Ені 67  1 және 73  1см өлшемде шығарылады. Оның негізі екі жіпті және көлденеңінен біржіпті болады. Дәке 2 маркада шығарылады: БО маркасы - блокөңдеу агрегаттарында кітап блоктарының түптеріне желімдеу үшін. НШ маркасы –жіппен тігу машиналарында кітап блоктарын тігу үшін колданады. Дәкеге крахмал мықтылық және беріктік береді. Крахмалдау үшін крахмалды заттар колданады. Дәкенің құрамында оның үлесі 30  құрайды. Марляның беріктігі эталонға сәйкес болу керек.

6 слайд

#7 слайд

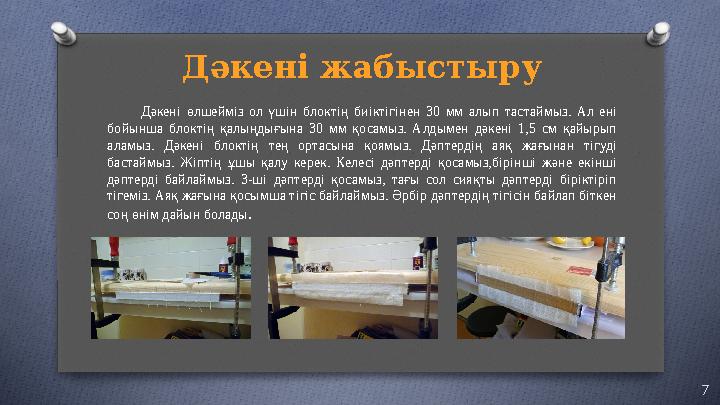

Дәкені жабыстыру Дәкені өлшейміз ол үшін блоктің биіктігінен 30 мм алып тастаймыз. Ал ені бойынша блоктің қалыңдығына 30 мм қосамыз. Алдымен дәкені 1,5 см қайырып аламыз. Дәкені блоктің тең ортасына қоямыз. Дәптердің аяқ жағынан тігуді бастаймыз. Жіптің ұшы қалу керек. Келесі дәптерді қосамыз,бірінші және екінші дәптерді байлаймыз. 3-ші дәптерді қосамыз, тағы сол сияқты дәптерді біріктіріп тігеміз. Аяқ жағына қосымша тігіс байлаймыз. Әрбір дәптердің тігісін байлап біткен соң өнім дайын болады . 7

7 слайд

#8 слайд

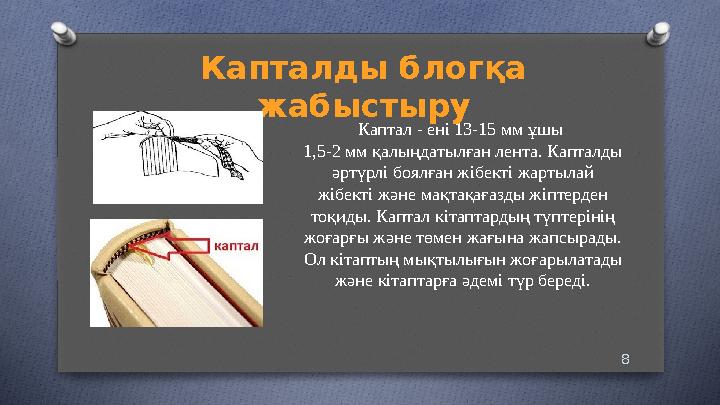

8Каптал - ені 13-15 мм ұшы 1,5-2 мм қалыңдатылған лента. Капталды әртүрлі боялған жібекті жартылай жібекті және мақтақағазды жіптерден тоқиды. Каптал кітаптардың түптерінің жоғарғы және төмен жағына жапсырады. Ол кітаптың мықтылығын жоғарылатады және кітаптарға әдемі түр береді.Капталды блогқа жабыстыру

8 слайд

#9 слайд
Каптал түрлері 9

9 слайд

#10 слайд

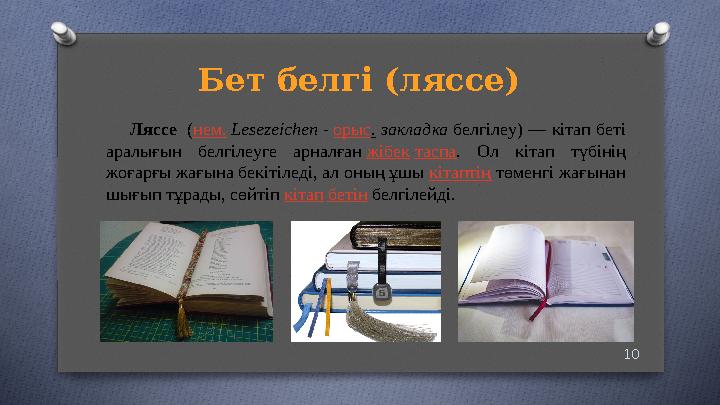

Бет белгі ( ляссе ) 10 Ляссе   ( нем.   Lesezeichen  -  орыс .   закладка  белгілеу) — кітап беті аралығын белгілеуге арналған  жібек   таспа . Ол кітап түбінің жоғарғы жағына бекітіледі, ал оның ұшы  кітаптің  төменгі жағынан шығып тұрады, сөйтіп  кітап   бетін  белгілейді.

10 слайд
