Ашық сабақ "Logic gates" 10 А сынып

#1 слайд
LOGICAL GATES

1 слайд

#2 слайд
1 2 3 3 3 3 3 2 1 2 2 1 2 1 1

2 слайд

#3 слайд
Асығың алшысынан түссін!

3 слайд

#4 слайд

4 слайд

#5 слайд
1 Convert the following decimal number to binary number systems 167 10 = ? , 29 10 = ?

5 слайд

#6 слайд
2 Binary Addition 100001 + 11101 =

6 слайд

#7 слайд
3 Convert the following binary number to octal number systems 111101 2 = ? , 111000111 2 = ?

7 слайд

#8 слайд
4 Complete the following truth tables: not A and not B or (A or B)

8 слайд

#9 слайд
5 Binary Addition 1000100 + 101100 =

9 слайд

#10 слайд

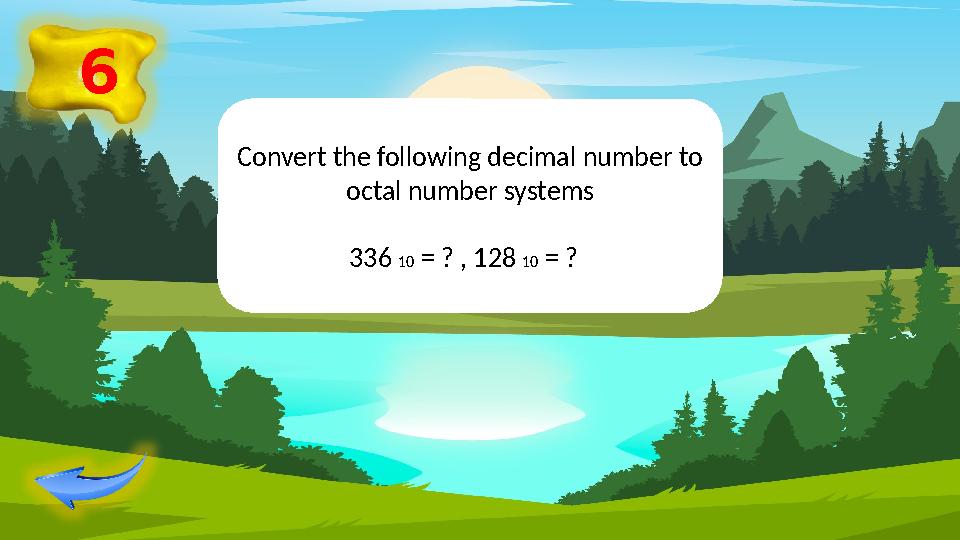

6 Convert the following decimal number to octal number systems 336 10 = ? , 128 10 = ?

10 слайд

#11 слайд

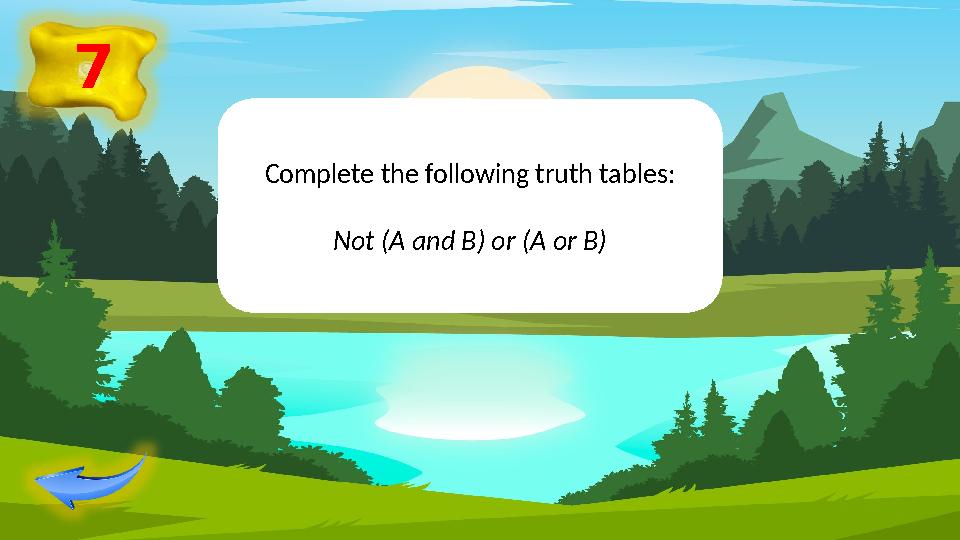

7 Complete the following truth tables: Not (A and B) or (A or B)

11 слайд

#12 слайд
8 Binary Addition 100101 + 111101 =

12 слайд

#13 слайд
9 Check the answers: 0011010 + 001100 = 00100110

13 слайд

#14 слайд

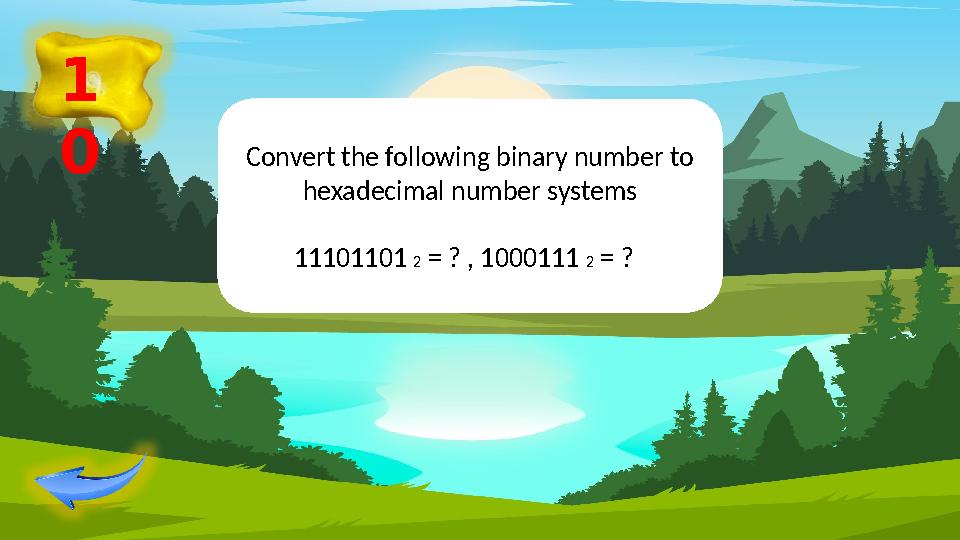

1 0 Convert the following binary number to hexadecimal number systems 11101101 2 = ? , 1000111 2 = ?

14 слайд

#15 слайд
1 1 Инверсияны тап! А) or B) ^ C) not D) ¬

15 слайд

#16 слайд
1 2 Convert the following octal number to decimal number systems 125 8 = ? , 64 8 = ?

16 слайд

#17 слайд
1 3 Коньюнкцияны тап! А) or B) ^ C) Not D) ¬

17 слайд

#18 слайд
1 4 Convert the following decimal number to hexidecimal number systems 167 10 = ? , 29 10 = ?

18 слайд

#19 слайд
1 5 Binary Addition 101110 + 10100 =

19 слайд

#20 слайд

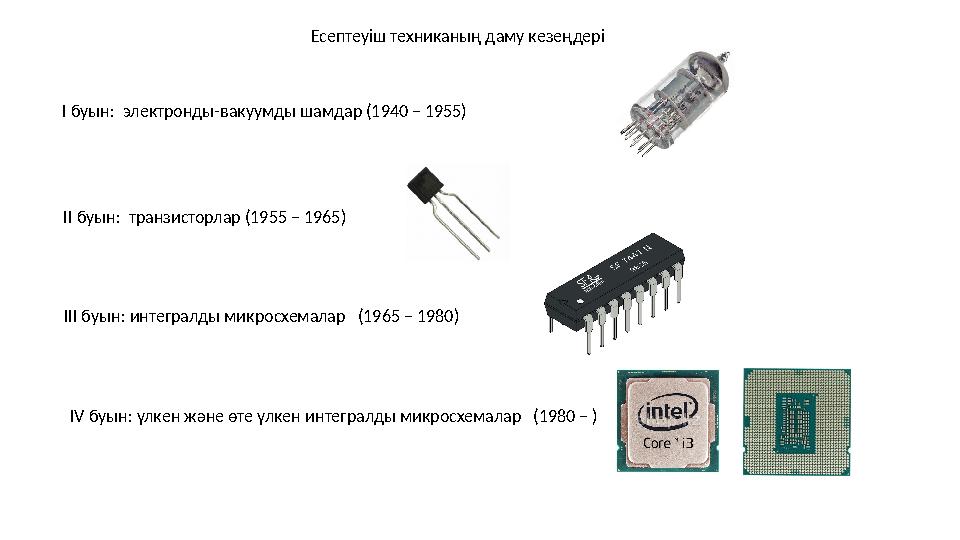

Есептеуіш техниканың даму кезеңдері I буын: электронды-вакуумды шамдар (1940 – 1955) II буын: транзисторлар (1955 – 1965) III буын: интегралды микросхемалар (1965 – 1980) IV буын: үлкен және өте үлкен интегралды микросхемалар (1980 – )

20 слайд

#21 слайд

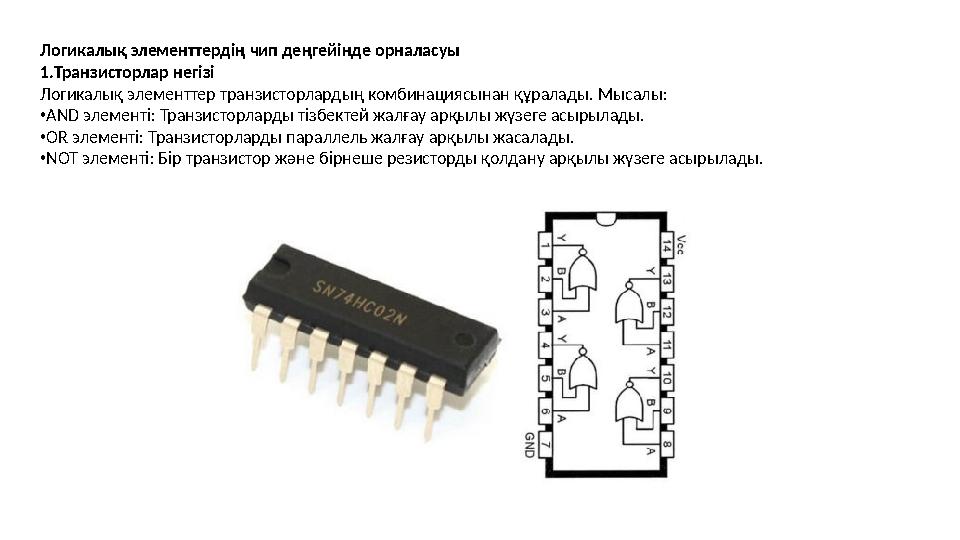

Логикалық элементтердің чип деңгейінде орналасуы 1.Транзисторлар негізі Логикалық элементтер транзисторлардың комбинациясынан құралады. Мысалы: •AND элементі: Транзисторларды тізбектей жалғау арқылы жүзеге асырылады. •OR элементі: Транзисторларды параллель жалғау арқылы жасалады. •NOT элементі: Бір транзистор және бірнеше резисторды қолдану арқылы жүзеге асырылады.

21 слайд

#22 слайд

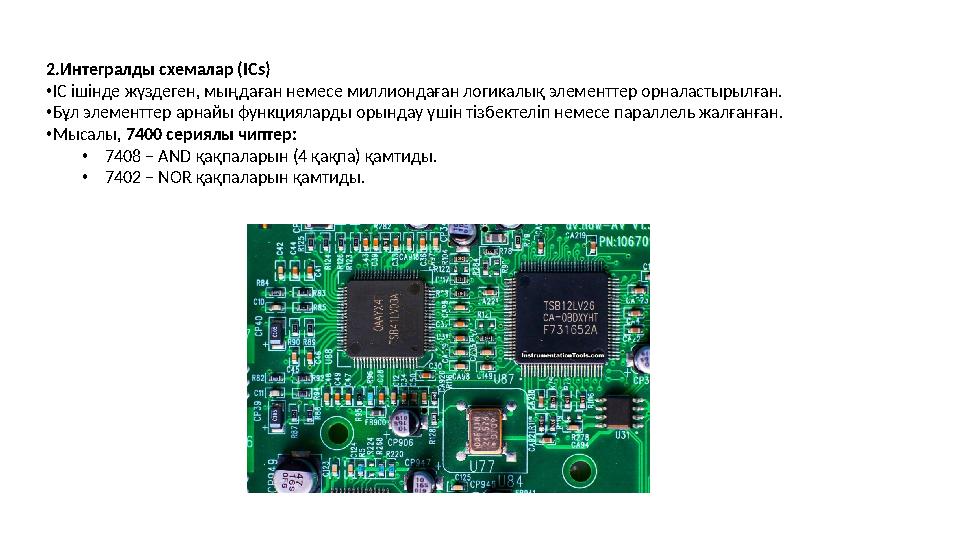

2.Интегралды схемалар (ICs) •IC ішінде жүздеген, мыңдаған немесе миллиондаған логикалық элементтер орналастырылған. •Бұл элементтер арнайы функцияларды орындау үшін тізбектеліп немесе параллель жалғанған. •Мысалы, 7400 сериялы чиптер: •7408 – AND қақпаларын (4 қақпа) қамтиды. •7402 – NOR қақпаларын қамтиды.

22 слайд

#23 слайд

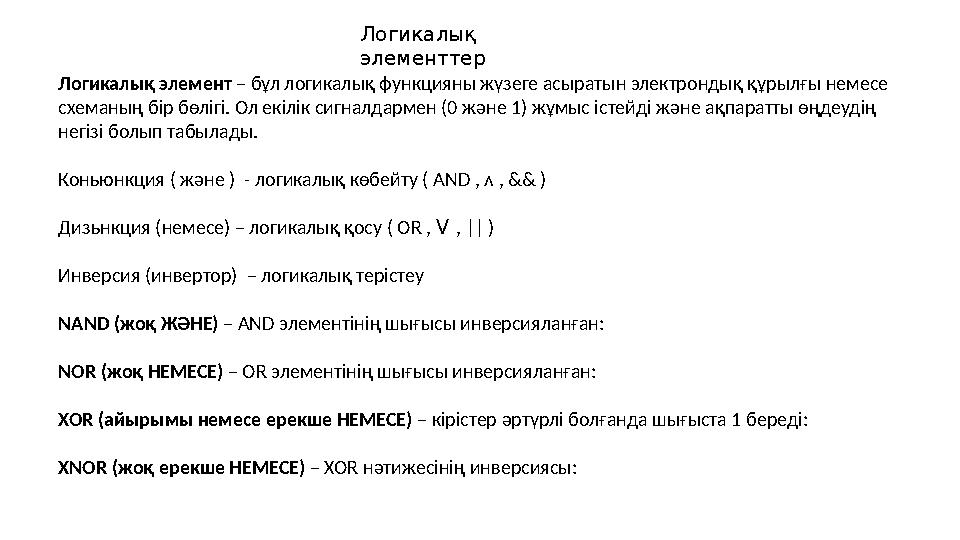

Логикалық элементтер Логикалық элемент – бұл логикалық функцияны жүзеге асыратын электрондық құрылғы немесе схеманың бір бөлігі. Ол екілік сигналдармен (0 және 1) жұмыс істейді және ақпаратты өңдеудің негізі болып табылады. Коньюнкция ( және ) - логикалық көбейту ( AND , ᴧ , && ) Дизьнкция (немесе) – логикалық қосу ( OR , ꓦ , || ) Инверсия (инвертор) – логикалық терістеу NAND (жоқ ЖӘНЕ) – AND элементінің шығысы инверсияланған: NOR (жоқ НЕМЕСЕ) – OR элементінің шығысы инверсияланған: XOR (айырымы немесе ерекше НЕМЕСЕ) – кірістер әртүрлі болғанда шығыста 1 береді: XNOR (жоқ ерекше НЕМЕСЕ) – XOR нәтижесінің инверсиясы:

23 слайд

#24 слайд

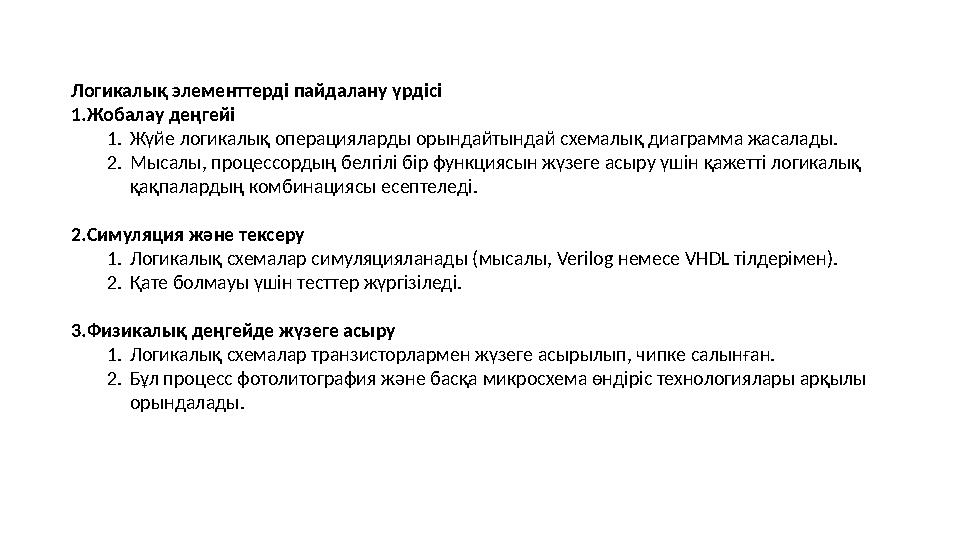

Логикалық элементтерді пайдалану үрдісі 1.Жобалау деңгейі 1.Жүйе логикалық операцияларды орындайтындай схемалық диаграмма жасалады. 2.Мысалы, процессордың белгілі бір функциясын жүзеге асыру үшін қажетті логикалық қақпалардың комбинациясы есептеледі. 2.Симуляция және тексеру 1.Логикалық схемалар симуляцияланады (мысалы, Verilog немесе VHDL тілдерімен). 2.Қате болмауы үшін тесттер жүргізіледі. 3.Физикалық деңгейде жүзеге асыру 1.Логикалық схемалар транзисторлармен жүзеге асырылып, чипке салынған. 2.Бұл процесс фотолитография және басқа микросхема өндіріс технологиялары арқылы орындалады.

24 слайд

#25 слайд

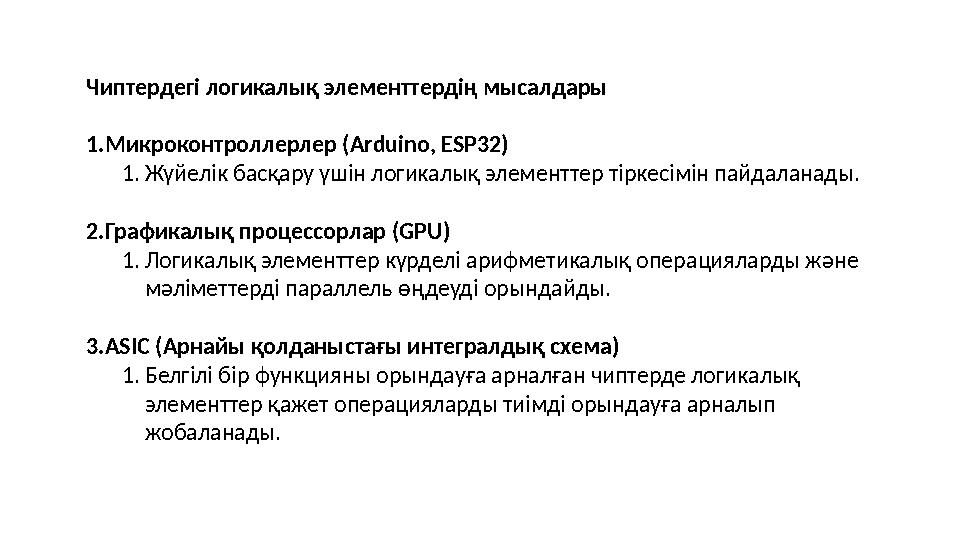

Чиптердегі логикалық элементтердің мысалдары 1.Микроконтроллерлер (Arduino, ESP32) 1.Жүйелік басқару үшін логикалық элементтер тіркесімін пайдаланады. 2.Графикалық процессорлар (GPU) 1.Логикалық элементтер күрделі арифметикалық операцияларды және мәліметтерді параллель өңдеуді орындайды. 3.ASIC (Арнайы қолданыстағы интегралдық схема) 1.Белгілі бір функцияны орындауға арналған чиптерде логикалық элементтер қажет операцияларды тиімді орындауға арналып жобаланады.

25 слайд

#26 слайд

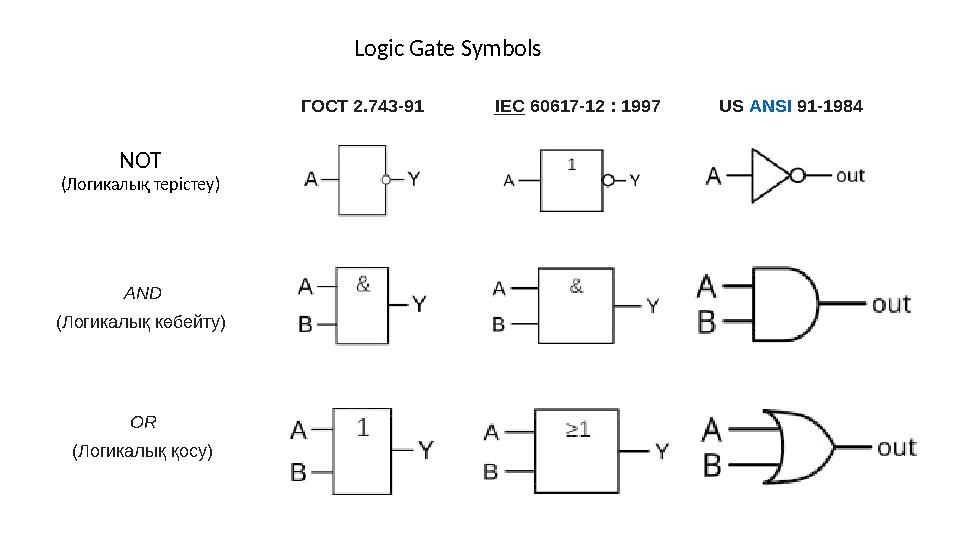

Logic Gate Symbols NOT (Логикалық терістеу) ГОСТ 2.743-91 IEC 60617-12 : 1997 US ANSI 91-1984 AND (Логикалық көбейту) OR (Логикалық қосу)

26 слайд

#27 слайд

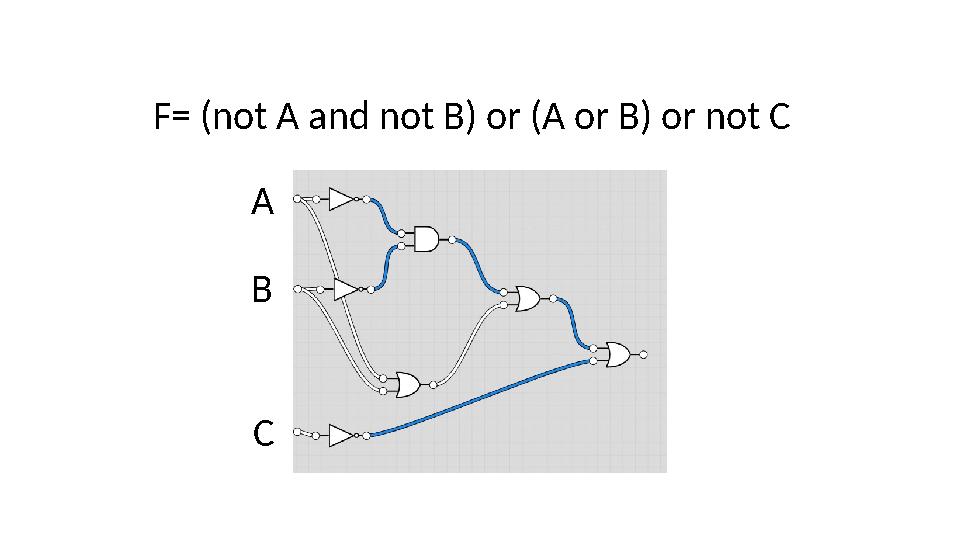

F= (not A and not B) or (A or B) or not C A B C

27 слайд

#28 слайд

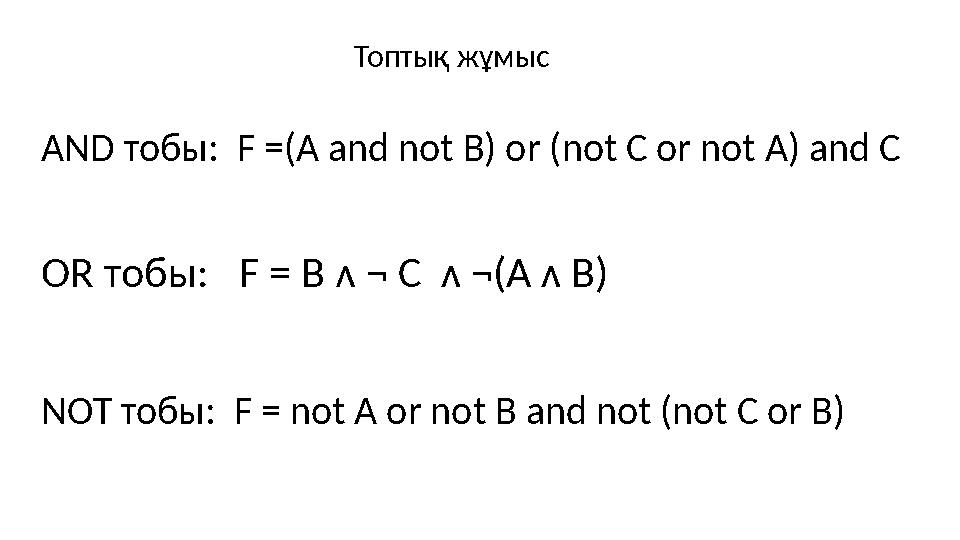

Топтық жұмыс AND тобы: F =(A and not B) or (not C or not A) and C OR тобы: F = B ᴧ ¬ C ʌ ¬(A ʌ B) NOT тобы: F = not A or not B and not (not C or B)

28 слайд

#29 слайд

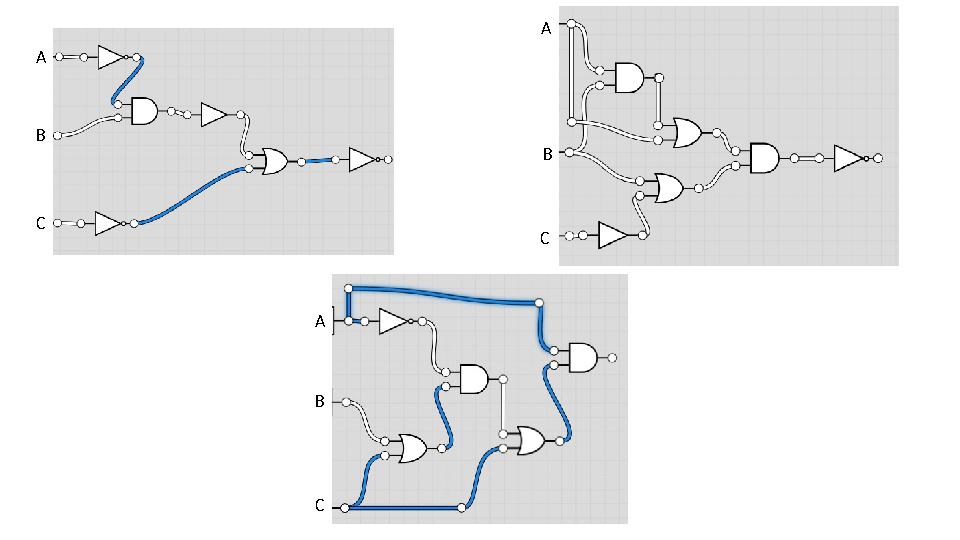

А В С А В С А В С

29 слайд

#30 слайд

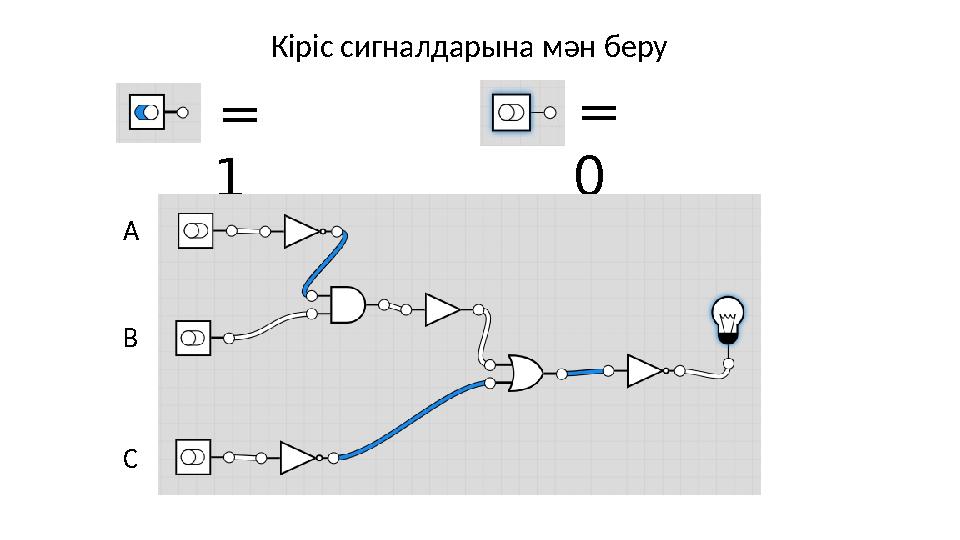

Кіріс сигналдарына мән беру = 1 = 0 А В С

30 слайд

#31 слайд

31 слайд
