Бернуллин теңдеуі

#1 слайд
Физика 10 сынып Бернулли теңдеуі.Тұтқыр сұйық

1 слайд

#2 слайд

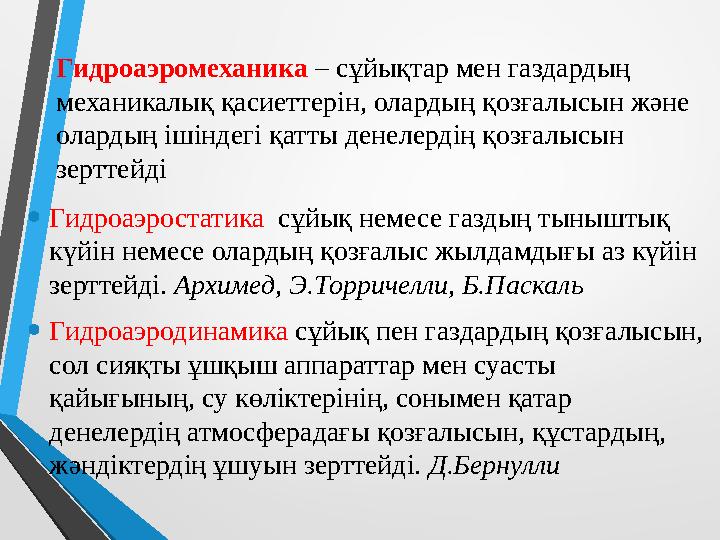

Гидроаэромеханика – сұйықтар мен газдардың механикалық қасиеттерін, олардың қозғалысын және олардың ішіндегі қатты денелердің қозғалысын зерттейді •Гидроаэростатика сұйық немесе газдың тыныштық күйін немесе олардың қозғалыс жылдамдығы аз күйін зерттейді. Архимед, Э.Торричелли, Б.Паскаль •Гидроаэродинамика сұйық пен газдардың қозғалысын, сол сияқты ұшқыш аппараттар мен суасты қайығының, су көліктерінің, сонымен қатар денелердің атмосферадағы қозғалысын, құстардың, жәндіктердің ұшуын зерттейді. Д.Бернулли

2 слайд

#3 слайд

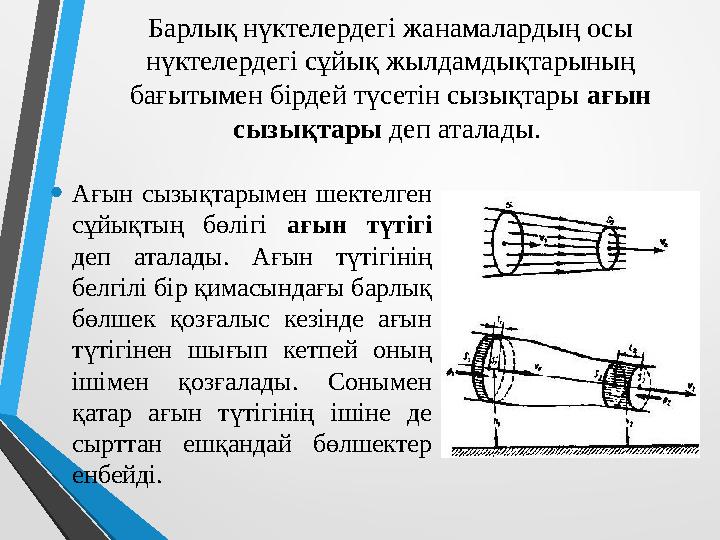

Барлық нүктелердегі жанамалардың осы нүктелердегі сұйық жылдамдықтарының бағытымен бірдей түсетін сызықтары ағын сызықтары деп аталады. •Ағын сызықтарымен шектелген сұйықтың бөлігі ағын түтігі деп аталады. Ағын түтігінің белгілі бір қимасындағы барлық бөлшек қозғалыс кезінде ағын түтігінен шығып кетпей оның ішімен қозғалады. Сонымен қатар ағын түтігінің ішіне де сырттан ешқандай бөлшектер енбейді.

3 слайд

#4 слайд

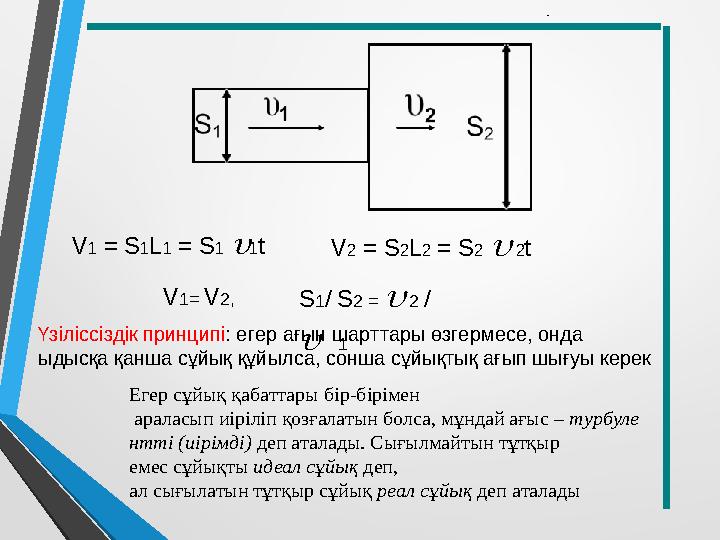

Үзіліссіздік принципі: егер ағын шарттары өзгермесе, онда ыдысқа қанша сұйық құйылса, сонша сұйықтық ағып шығуы керек V1 = S1L1 = S1 1t V2 = S2L2 = S2  2t V1= V2, S1/ S2 =  2 / 1 Егер сұйық қабаттары бiр-бiрiмен  араласып иiрiлiп қозғалатын болса, мұндай ағыс – турбуле нттi (иiрiмдi) деп аталады. Сығылмайтын тұтқыр емес сұйықты идеал сұйық деп, ал сығылатын тұтқыр сұйық реал сұйық деп аталады

4 слайд

#5 слайд

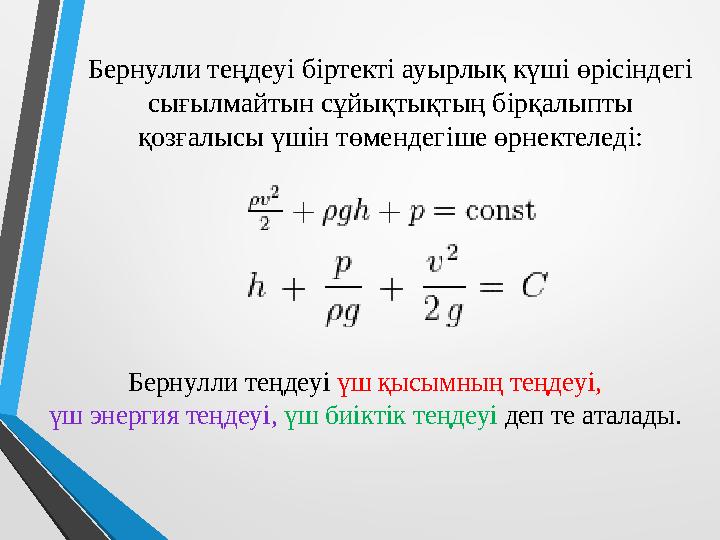

Бернулли теңдеуі біртекті ауырлық күші өрісіндегі сығылмайтын сұйықтықтың бірқалыпты қозғалысы үшін төмендегіше өрнектеледі: Бернулли теңдеуі үш қысымның теңдеуі, үш энергия теңдеуі, үш биіктік теңдеуі деп те аталады.

5 слайд

#6 слайд
Бернулли теңдеуі үш қысымның теңдеуі - гидродинамикалық қысым - гидростатикалық қысым - статикалық қысым

6 слайд

#7 слайд

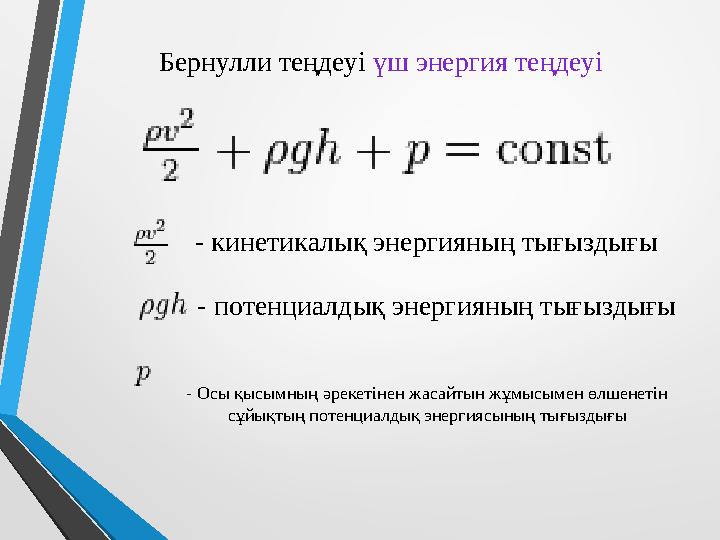

Бернулли теңдеуі үш энергия теңдеуі - кинетикалық энергияның тығыздығы - потенциалдық энергияның тығыздығы - Осы қысымның әрекетінен жасайтын жұмысымен өлшенетін сұйықтың потенциалдық энергиясының тығыздығы

7 слайд

#8 слайд

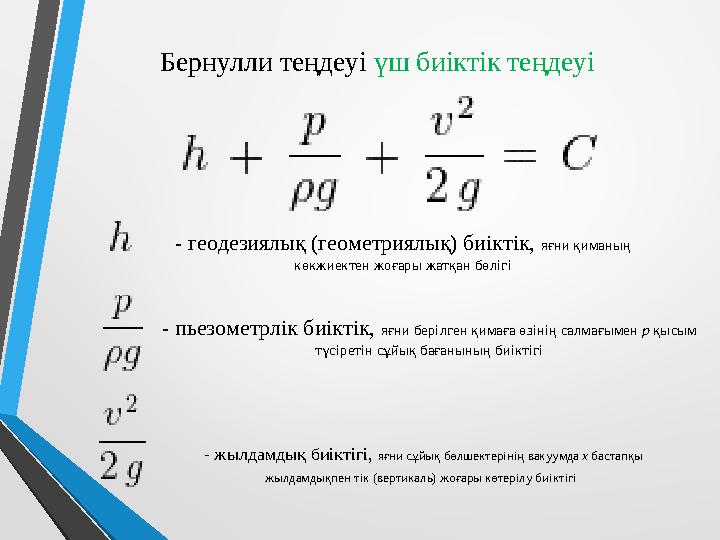

Бернулли теңдеуі үш биіктік теңдеуі - геодезиялық (геометриялық) биіктік, яғни қиманың көкжиектен жоғары жатқан бөлігі - пьезометрлік биіктік, яғни берілген қимаға өзінің салмағымен р қысым түсіретін сұйық бағанының биіктігі - жылдамдық биіктігі, яғни сұйық бөлшектерінің вакуумда х бастапқы жылдамдықпен тік (вертикаль) жоғары көтерілу биіктігі

8 слайд

#9 слайд

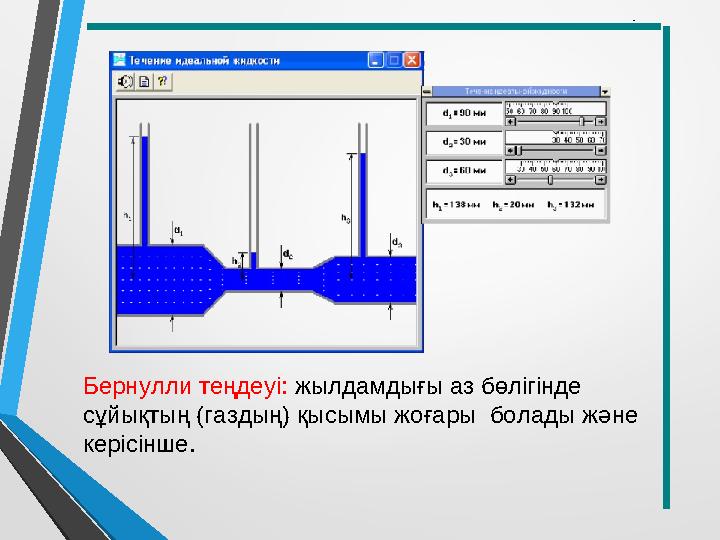

Бернулли теңдеуі: жылдамдығы аз бөлігінде сұйықтың (газдың) қысымы жоғары болады және керісінше.

9 слайд

#10 слайд

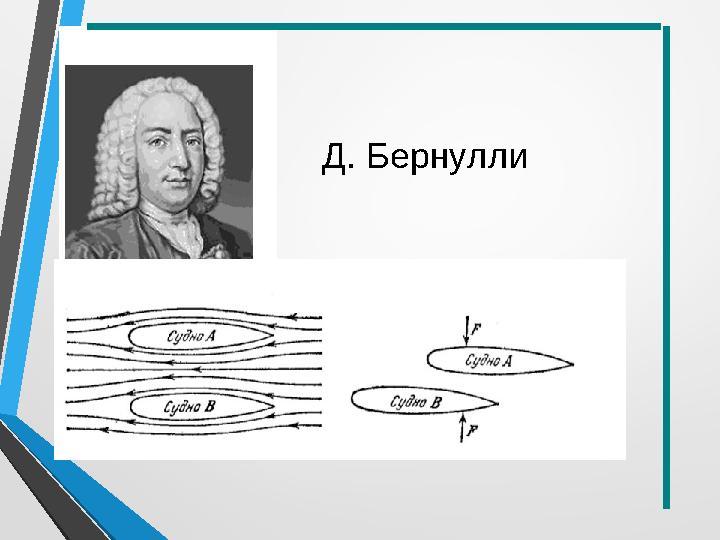

Д. Бернулли

10 слайд

#11 слайд

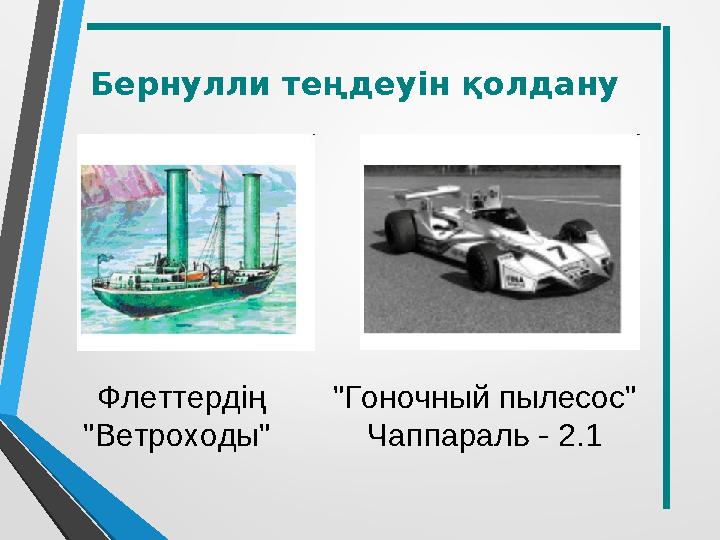

Бернулли теңдеуін қолдану Флеттердің "Ветроходы" "Гоночный пылесос" Чаппараль - 2.1

11 слайд

#12 слайд

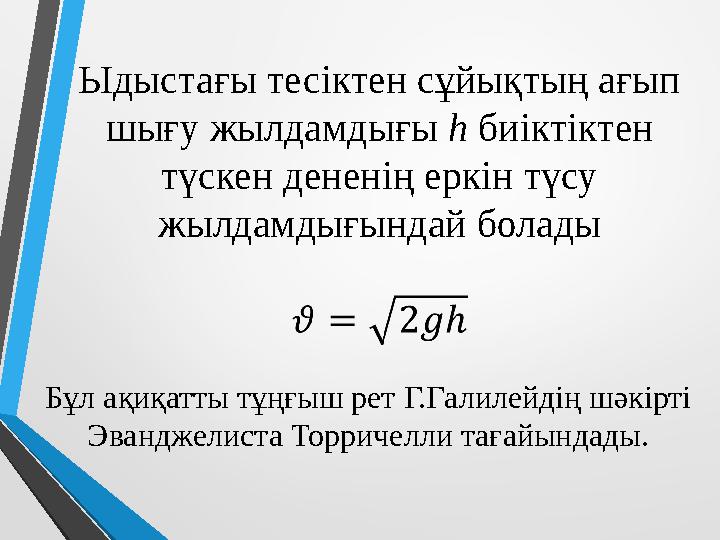

Ыдыстағы тесіктен сұйықтың ағып шығу жылдамдығы h биіктіктен түскен дененің еркін түсу жылдамдығындай болады Бұл ақиқатты тұңғыш рет Г.Галилейдің шәкірті Эванджелиста Торричелли тағайындады.

12 слайд

#13 слайд
Құбылыстарды түсіндіріңдер

13 слайд

#14 слайд
Жуковский Н.Е. Леонардо да Винчи

14 слайд

#15 слайд

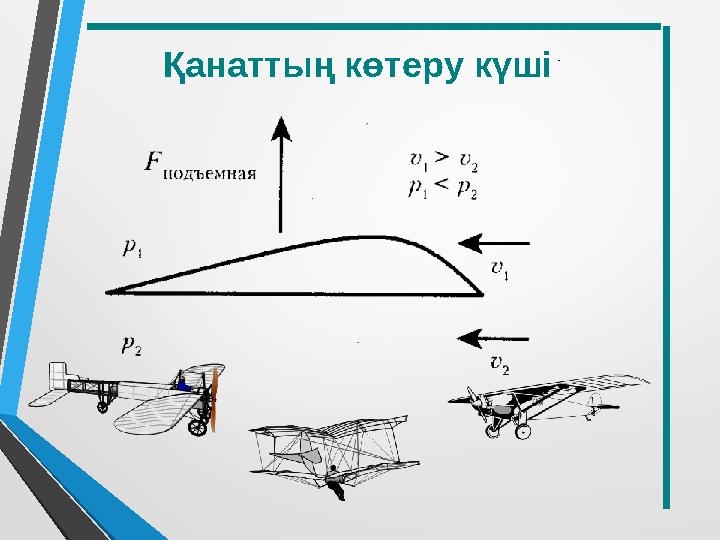

Қанаттың көтеру күші

15 слайд

#16 слайд

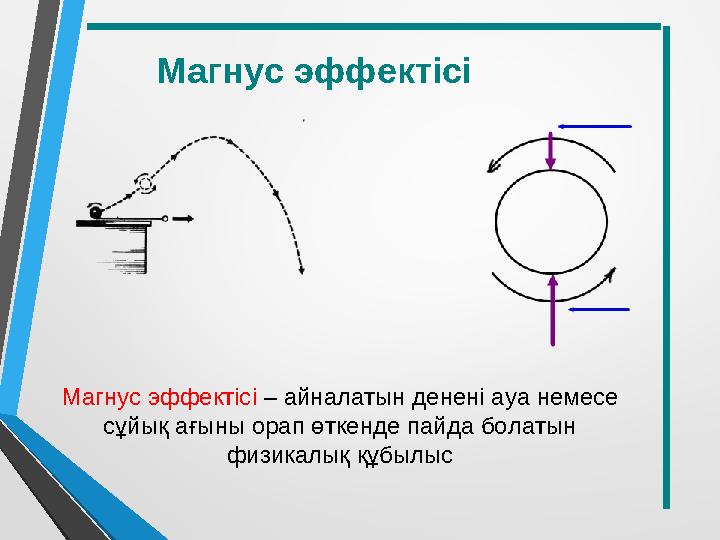

Магнус эффектісі – айналатын денені ауа немесе сұйық ағыны орап өткенде пайда болатын физикалық құбылыс Магнус эффектісі

16 слайд

#17 слайд

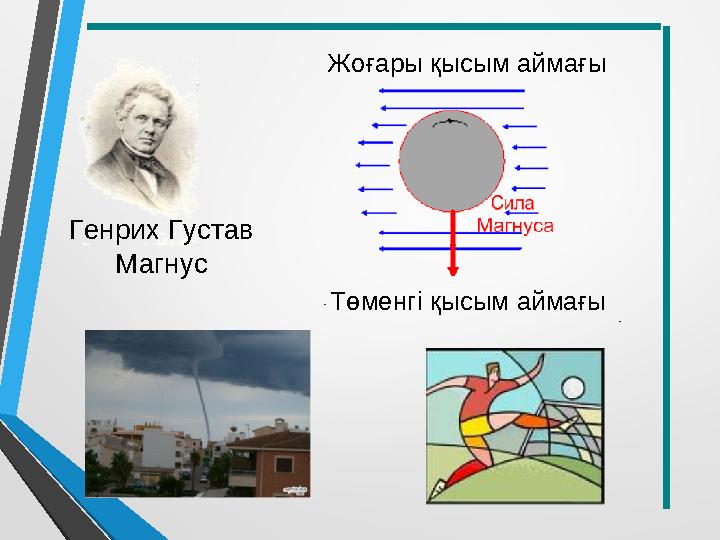

Генрих Густав Магнус Жоғары қысым аймағы Төменгі қысым аймағы

17 слайд

#18 слайд

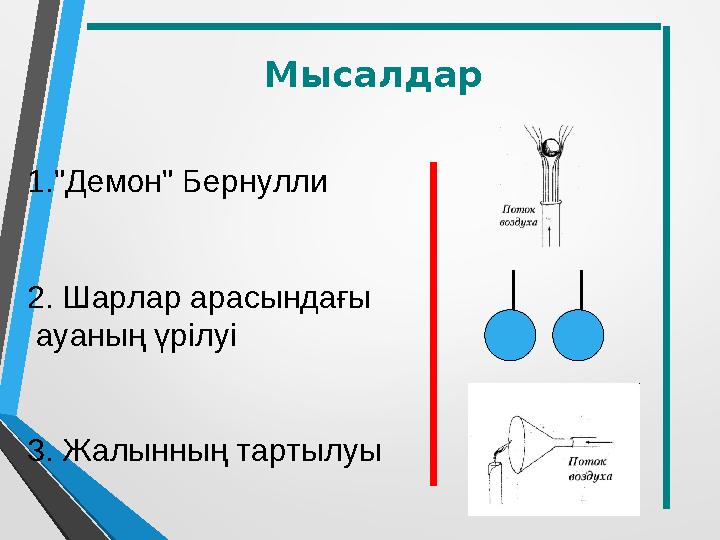

Мысалдар 1."Демон" Бернулли 2. Шарлар арасындағы ауаның үрілуі 3. Жалынның тартылуы

18 слайд

#19 слайд

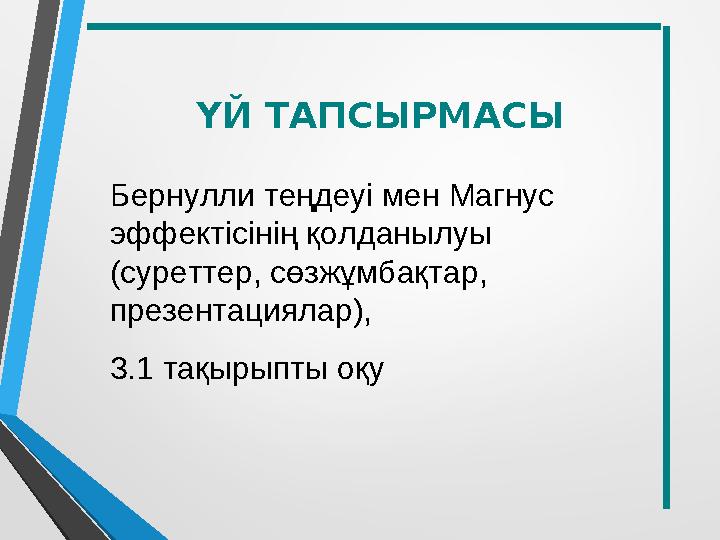

ҮЙ ТАПСЫРМАСЫ Бернулли теңдеуі мен Магнус эффектісінің қолданылуы (суреттер, сөзжұмбақтар, презентациялар), 3.1 тақырыпты оқу

19 слайд
