Электр кернеуі

#1 слайд
Электр кернеуі. Электр кернеуінің бірліктері. 8 сынып

1 слайд

#2 слайд

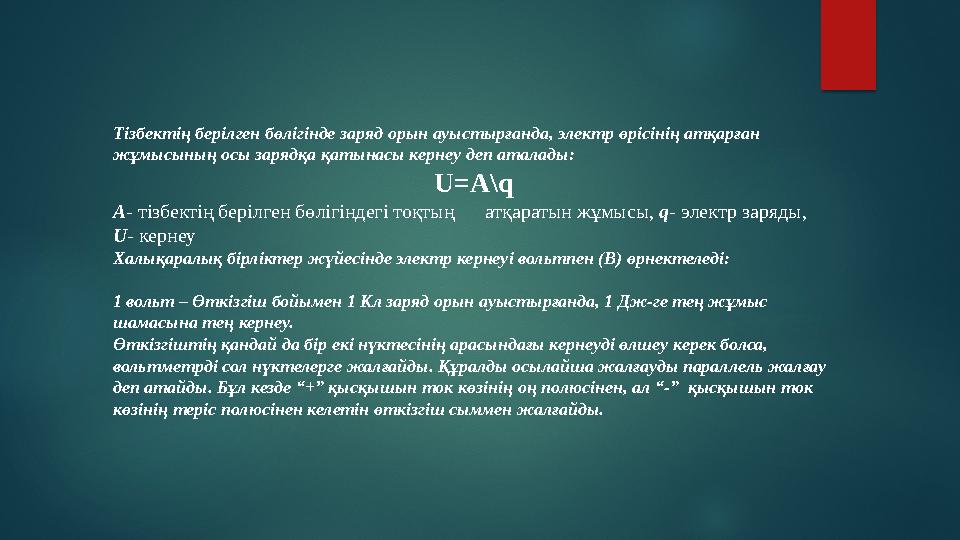

Тізбектің берілген бөлігінде заряд орын ауыстырғанда, электр өрісінің атқарған жұмысының осы зарядқа қатынасы кернеу деп аталады: U=A\q A- тізбектің берілген бөлігіндегі тоқтың атқаратын жұмысы, q- электр заряды, U- кернеу Халықаралық бірліктер жүйесінде электр кернеуі вольтпен (В) өрнектеледі: 1 вольт – Өткізгіш бойымен 1 Кл заряд орын ауыстырғанда, 1 Дж-ге тең жұмыс шамасына тең кернеу. Өткізгіштің қандай да бір екі нүктесінің арасындағы кернеуді өлшеу керек болса, вольтметрді сол нүктелерге жалғайды. Құралды осылайша жалғауды параллель жалғау деп атайды. Бұл кезде “+” қысқышын ток көзінің оң полюсінен, ал “-” қысқышын ток көзінің теріс полюсінен келетін өткізгіш сыммен жалғайды.

2 слайд

#3 слайд

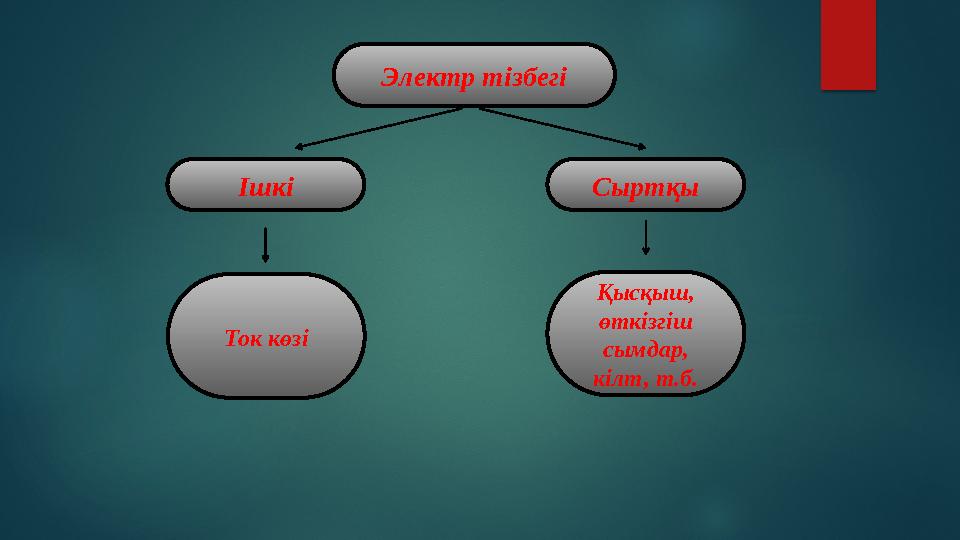

Электр тізбегі Ішкі Сыртқы Ток көзі Қысқыш, өткізгіш сымдар, кілт, т.б.

3 слайд

#4 слайд

4 слайд

#5 слайд

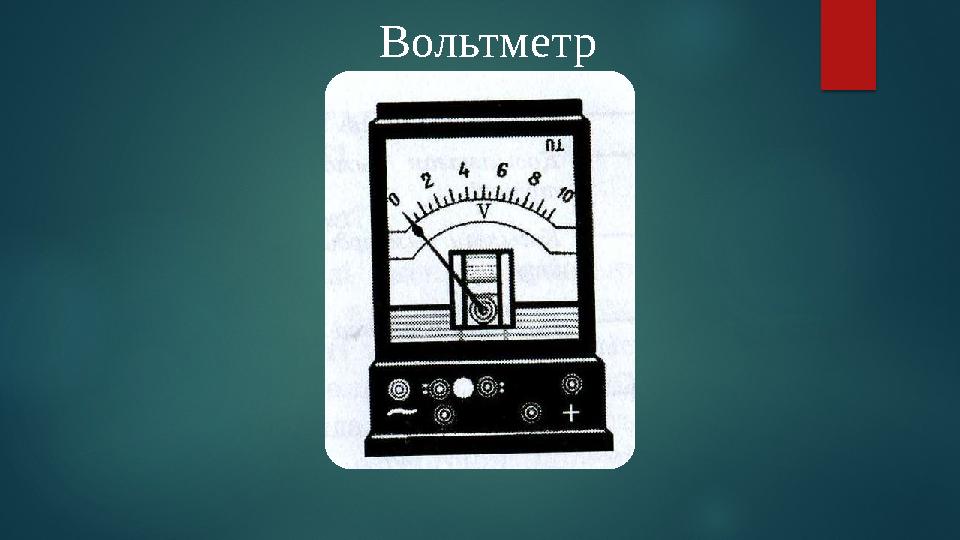

Вольтметр

5 слайд

#6 слайд

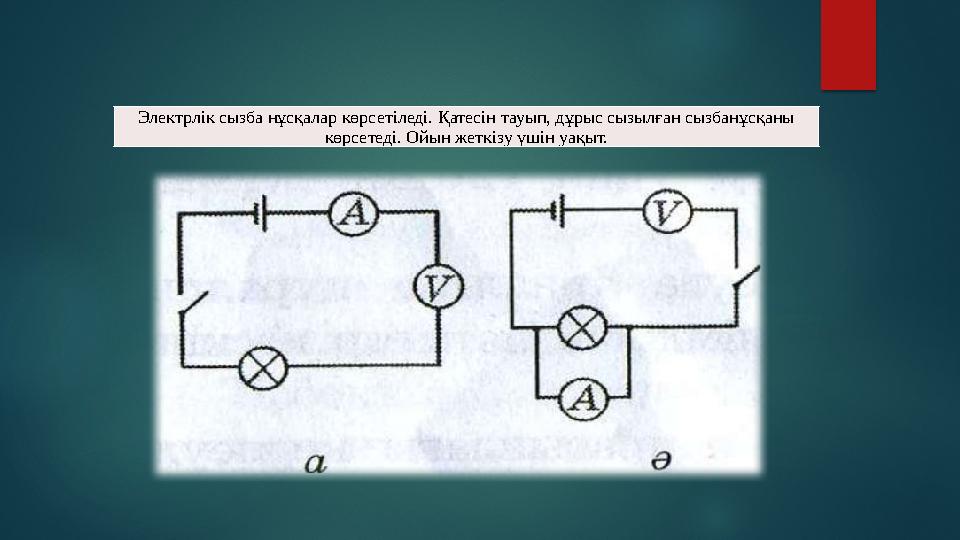

Электрлік сызба нұсқалар көрсетіледі. Қатесін тауып, дұрыс сызылған сызбанұсқаны көрсетеді. Ойын жеткізу үшін уақыт.

6 слайд

#7 слайд

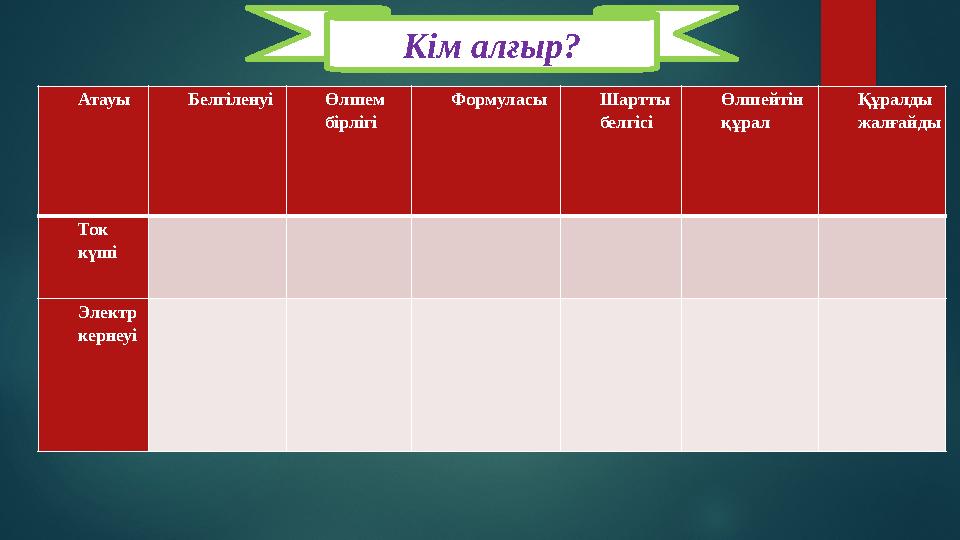

Атауы Белгіленуі Өлшем бірлігі Формуласы Шартты белгісі Өлшейтін құрал Құралды жалғайды Ток күші             Электр кернеуі             Кім алғыр?

7 слайд

#8 слайд
А К К У М У Л Я Т О   Р Кім жылдам?

8 слайд

#9 слайд

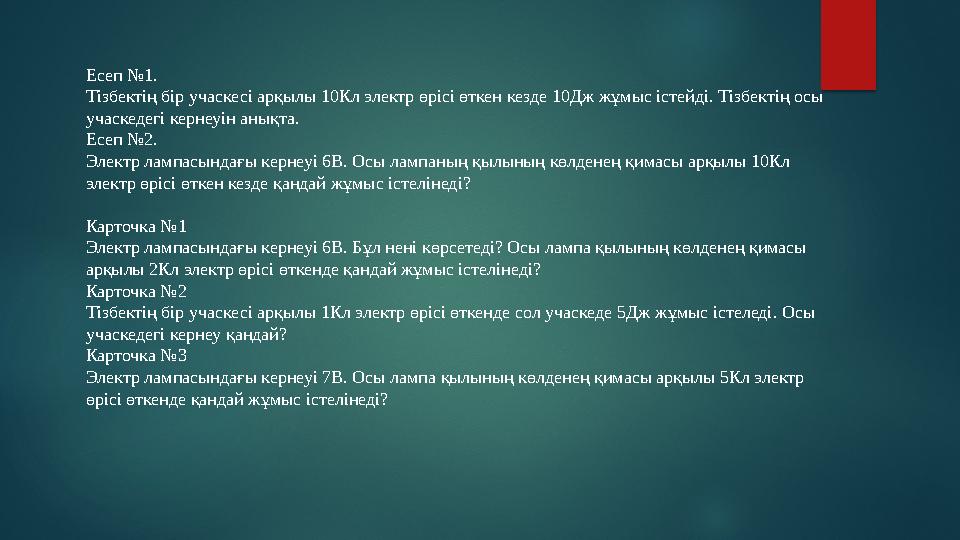

Есеп №1.  Тізбектің бір учаскесі арқылы 10Кл электр өрісі өткен кезде 10Дж жұмыс істейді. Тізбектің осы учаскедегі кернеуін анықта.  Есеп №2.  Электр лампасындағы кернеуі 6В. Осы лампаның қылының көлденең қимасы арқылы 10Кл электр өрісі өткен кезде қандай жұмыс істелінеді?  Карточка №1  Электр лампасындағы кернеуі 6В. Бұл нені көрсетеді? Осы лампа қылының көлденең қимасы арқылы 2Кл электр өрісі өткенде қандай жұмыс істелінеді?  Карточка №2  Тізбектің бір учаскесі арқылы 1Кл электр өрісі өткенде сол учаскеде 5Дж жұмыс істеледі. Осы учаскедегі кернеу қандай?  Карточка №3  Электр лампасындағы кернеуі 7В. Осы лампа қылының көлденең қимасы арқылы 5Кл электр өрісі өткенде қандай жұмыс істелінеді?

9 слайд
