#1 слайд

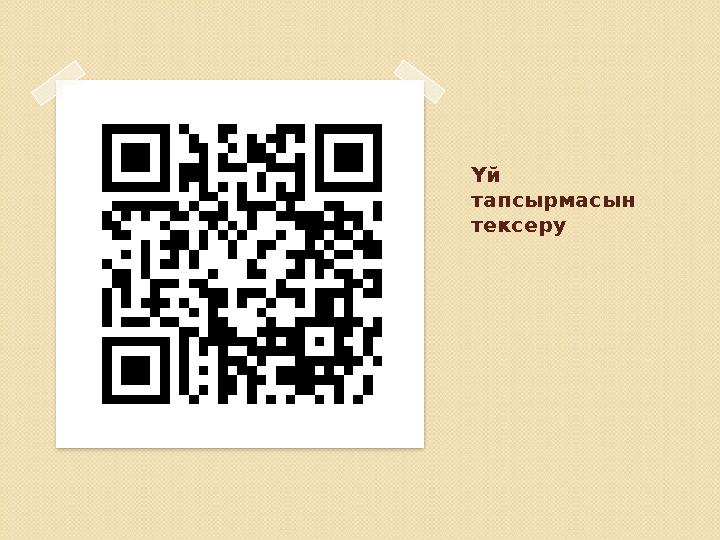

Үй
тапсырмасын
тексеру
1 слайд
Үй тапсырмасын тексеру
#2 слайд
2 слайд
#3 слайд

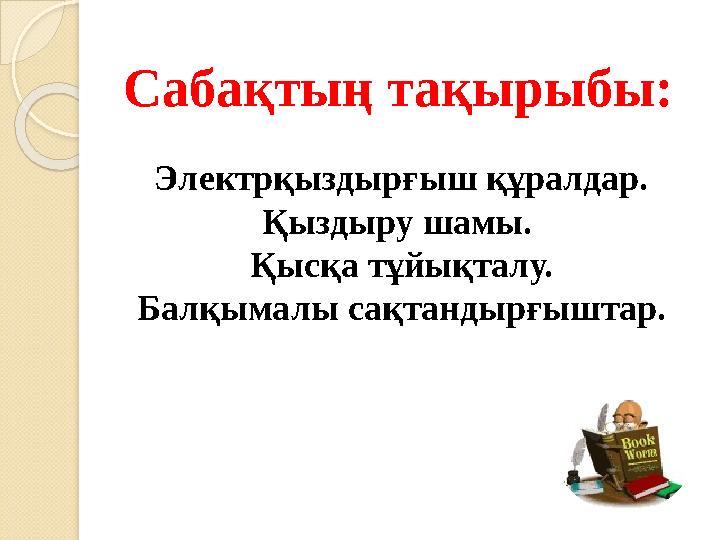

Сабақтың тақырыбы:
Электрқыздырғыш құралдар.
Қыздыру шамы.
Қысқа тұйықталу.
Балқымалы сақтандырғыштар.
3 слайд
Сабақтың тақырыбы: Электрқыздырғыш құралдар. Қыздыру шамы. Қысқа тұйықталу. Балқымалы сақтандырғыштар.
#4 слайд

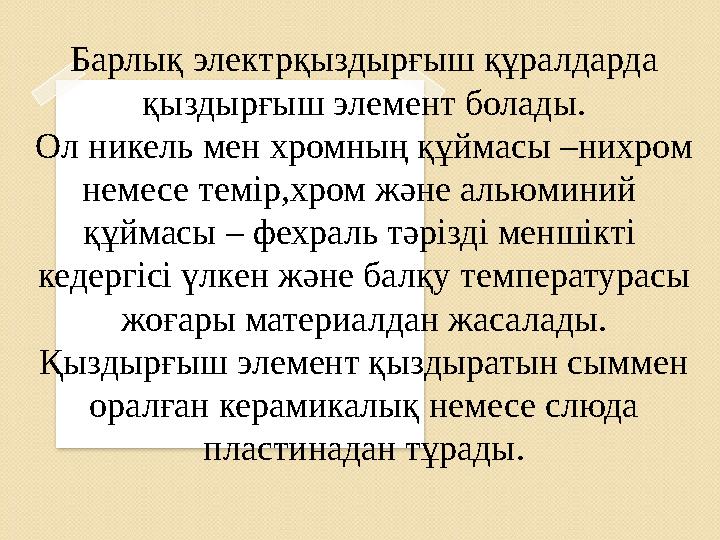

Барлық электрқыздырғыш құралдарда
қыздырғыш элемент болады.
Ол никель мен хромның құймасы –нихром
немесе темір,хром және альюминий
құймасы – фехраль тәрізді меншікті
кедергісі үлкен және балқу температурасы
жоғары материалдан жасалады.
Қыздырғыш элемент қыздыратын сыммен
оралған керамикалық немесе слюда
пластинадан тұрады.
4 слайд
Барлық электрқыздырғыш құралдарда қыздырғыш элемент болады. Ол никель мен хромның құймасы –нихром немесе темір,хром және альюминий құймасы – фехраль тәрізді меншікті кедергісі үлкен және балқу температурасы жоғары материалдан жасалады. Қыздырғыш элемент қыздыратын сыммен оралған керамикалық немесе слюда пластинадан тұрады.
#5 слайд
Ең алғаш қыздыру шамын ойлап
тапқан . Москва. Политехникалық
музей
5 слайд
Ең алғаш қыздыру шамын ойлап тапқан . Москва. Политехникалық музей
#6 слайд
Қыздыру
шамдарын
жетілдірген
6 слайд
Қыздыру шамдарын жетілдірген
#7 слайд
7 слайд
#8 слайд

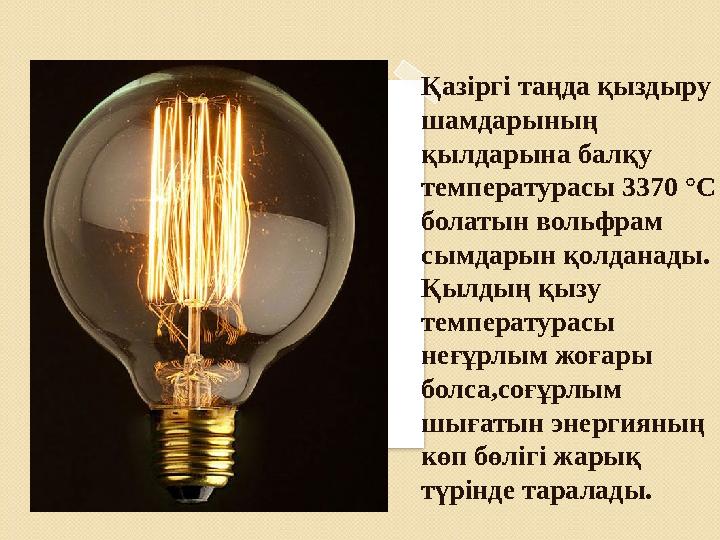

Қазіргі таңда қыздыру
шамдарының
қылдарына балқу
температурасы 3370 °С
болатын вольфрам
сымдарын қолданады.
Қылдың қызу
температурасы
неғұрлым жоғары
болса,соғұрлым
шығатын энергияның
көп бөлігі жарық
түрінде таралады.
8 слайд
Қазіргі таңда қыздыру шамдарының қылдарына балқу температурасы 3370 °С болатын вольфрам сымдарын қолданады. Қылдың қызу температурасы неғұрлым жоғары болса,соғұрлым шығатын энергияның көп бөлігі жарық түрінде таралады.
#9 слайд

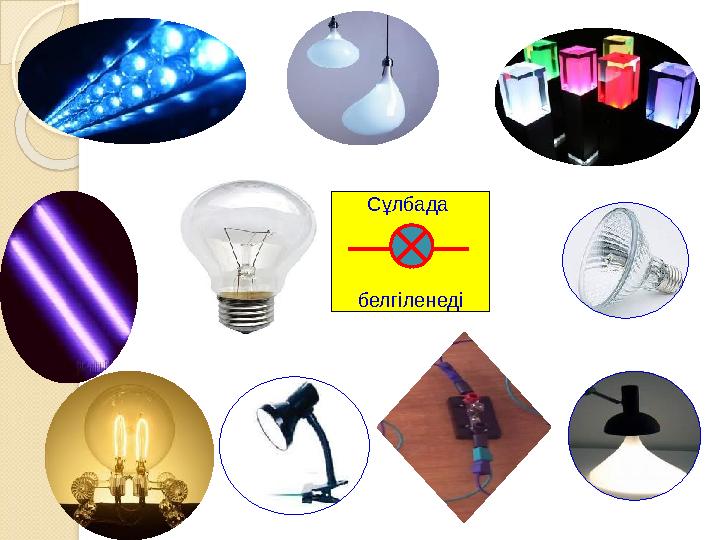

Сұлбада
белгіленеді
9 слайд
Сұлбада белгіленеді
#10 слайд

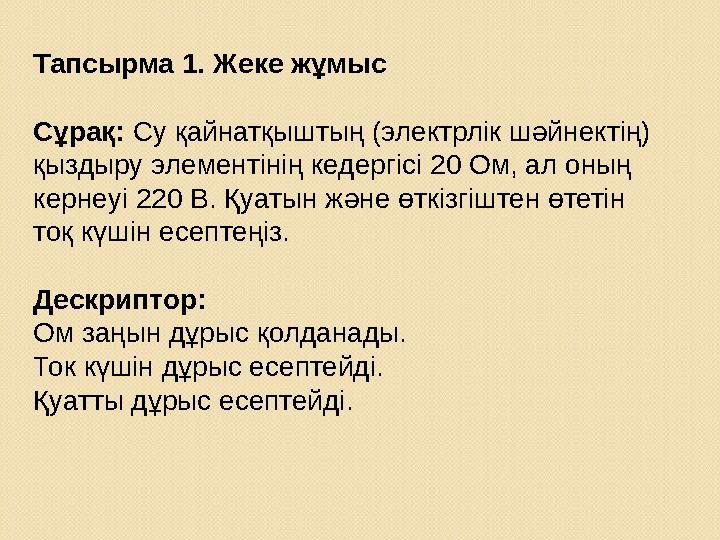

Тапсырма 1. Жеке жұмыс
Сұрақ: Су қайнатқыштың (электрлік шәйнектің)
қыздыру элементінің кедергісі 20 Ом, ал оның
кернеуі 220 В. Қуатын және өткізгіштен өтетін
тоқ күшін есептеңіз.
Дескриптор:
Ом заңын дұрыс қолданады.
Ток күшін дұрыс есептейді.
Қуатты дұрыс есептейді.
10 слайд
Тапсырма 1. Жеке жұмыс Сұрақ: Су қайнатқыштың (электрлік шәйнектің) қыздыру элементінің кедергісі 20 Ом, ал оның кернеуі 220 В. Қуатын және өткізгіштен өтетін тоқ күшін есептеңіз. Дескриптор: Ом заңын дұрыс қолданады. Ток күшін дұрыс есептейді. Қуатты дұрыс есептейді.
#11 слайд

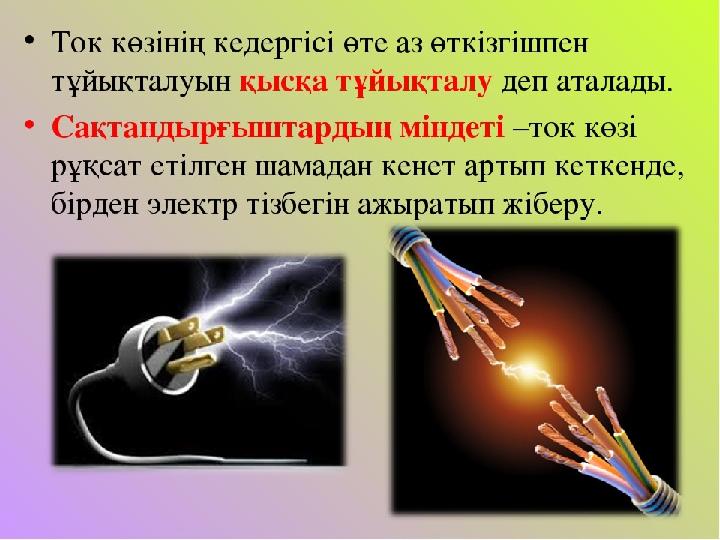

Сақтандырғыштың міндеті-ток
күші рұқсат етілген шамадан
кенет артып кеткенде,бірден
электр тізбегін ажыратып
жіберу
11 слайд
Сақтандырғыштың міндеті-ток күші рұқсат етілген шамадан кенет артып кеткенде,бірден электр тізбегін ажыратып жіберу
#12 слайд
Автоматты сақтандырғыштар
12 слайд
Автоматты сақтандырғыштар
#13 слайд

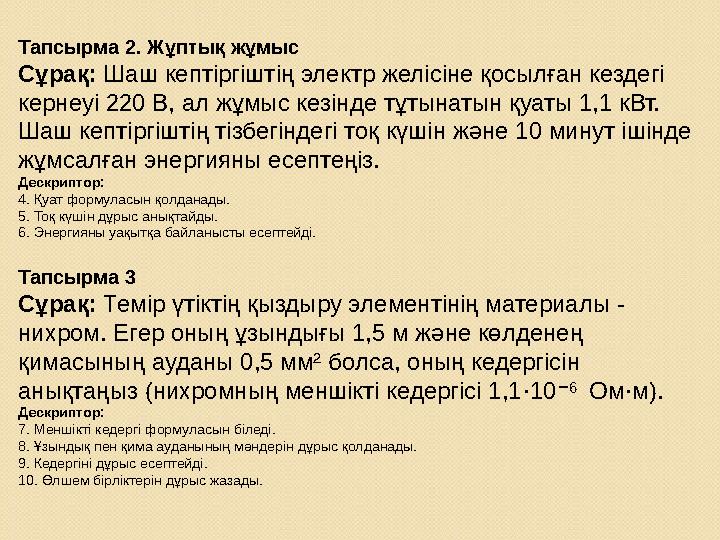

Тапсырма 2. Жұптық жұмыс
Сұрақ: Шаш кептіргіштің электр желісіне қосылған кездегі
кернеуі 220 В, ал жұмыс кезінде тұтынатын қуаты 1,1 кВт.
Шаш кептіргіштің тізбегіндегі тоқ күшін және 10 минут ішінде
жұмсалған энергияны есептеңіз.
Дескриптор:
4. Қуат формуласын қолданады.
5. Тоқ күшін дұрыс анықтайды.
6. Энергияны уақытқа байланысты есептейді.
Тапсырма 3
Сұрақ: Темір үтіктің қыздыру элементінің материалы -
нихром. Егер оның ұзындығы 1,5 м және көлденең
қимасының ауданы 0,5 мм² болса, оның кедергісін
анықтаңыз (нихромның меншікті кедергісі 1,1·10 ⁶ Ом·м).
⁻
Дескриптор:
7. Меншікті кедергі формуласын біледі.
8. Ұзындық пен қима ауданының мәндерін дұрыс қолданады.
9. Кедергіні дұрыс есептейді.
10. Өлшем бірліктерін дұрыс жазады.
13 слайд
Тапсырма 2. Жұптық жұмыс Сұрақ: Шаш кептіргіштің электр желісіне қосылған кездегі кернеуі 220 В, ал жұмыс кезінде тұтынатын қуаты 1,1 кВт. Шаш кептіргіштің тізбегіндегі тоқ күшін және 10 минут ішінде жұмсалған энергияны есептеңіз. Дескриптор: 4. Қуат формуласын қолданады. 5. Тоқ күшін дұрыс анықтайды. 6. Энергияны уақытқа байланысты есептейді. Тапсырма 3 Сұрақ: Темір үтіктің қыздыру элементінің материалы - нихром. Егер оның ұзындығы 1,5 м және көлденең қимасының ауданы 0,5 мм² болса, оның кедергісін анықтаңыз (нихромның меншікті кедергісі 1,1·10 ⁶ Ом·м). ⁻ Дескриптор: 7. Меншікті кедергі формуласын біледі. 8. Ұзындық пен қима ауданының мәндерін дұрыс қолданады. 9. Кедергіні дұрыс есептейді. 10. Өлшем бірліктерін дұрыс жазады.
#14 слайд

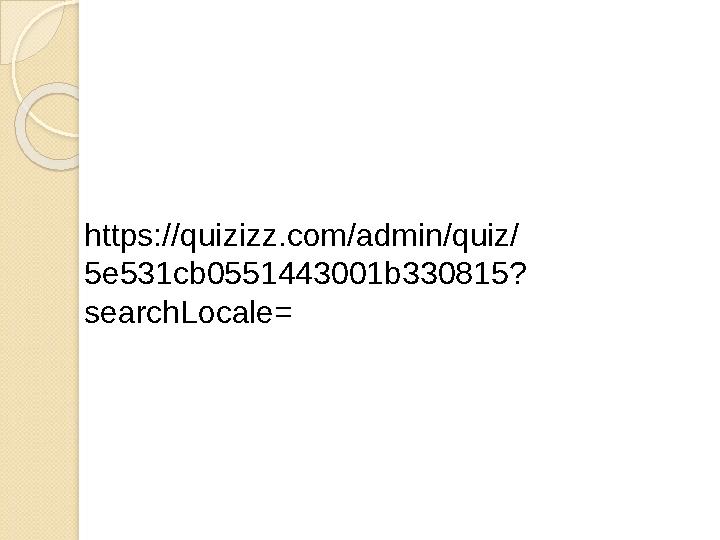

https://quizizz.com/admin/quiz/
5e531cb0551443001b330815?
searchLocale=
14 слайд
https://quizizz.com/admin/quiz/ 5e531cb0551443001b330815? searchLocale=
