Электр сыйымдылығы

#1 слайд

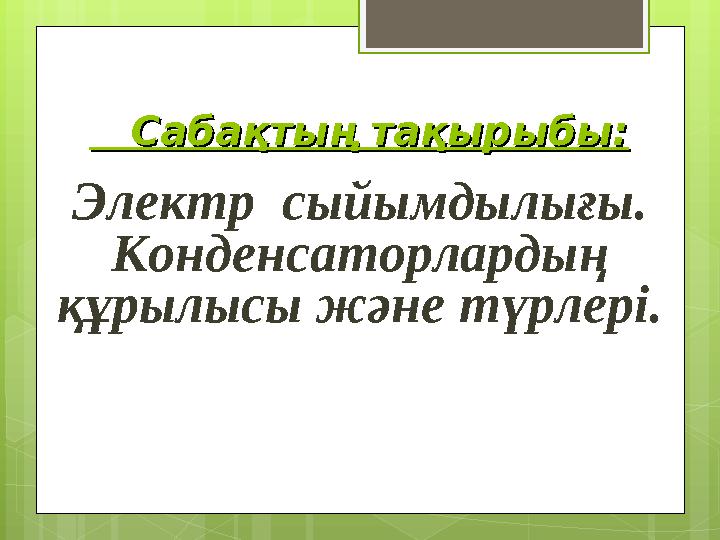

Сабақтың тақырыбы:Сабақтың тақырыбы: Электр сыйымдылығы. Конденсаторлардың құрылысы және түрлері.

1 слайд

#2 слайд

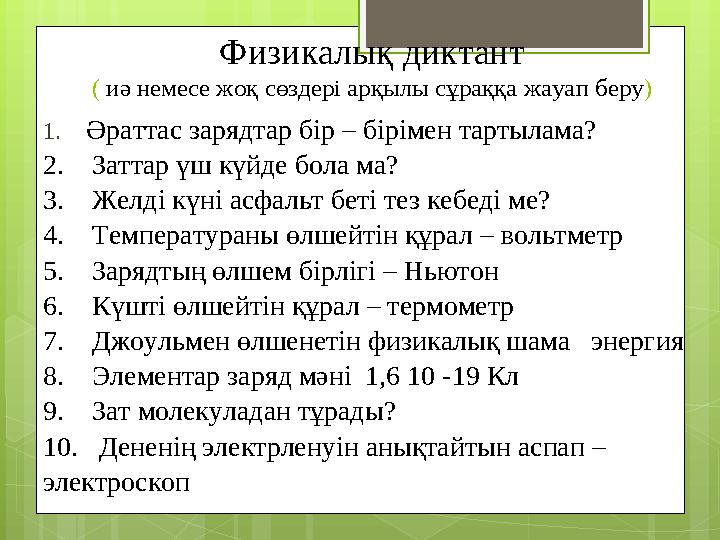

Физикалық диктант ( иә немесе жоқ сөздері арқылы сұраққа жауап беру) 1.    Әраттас зарядтар бір – бірімен тартылама? 2.    Заттар үш күйде бола ма?  3.    Желді күні асфальт беті тез кебеді ме? 4.    Температураны өлшейтін құрал – вольтметр 5.    Зарядтың өлшем бірлігі – Ньютон   6.    Күшті өлшейтін құрал – термометр   7.    Джоульмен өлшенетін физикалық шама   энергия  8.    Элементар заряд мәні  1,6 10 -19 Кл   9.    Зат молекуладан тұрады? 10.   Дененің электрленуін анықтайтын аспап – электроскоп

2 слайд

#3 слайд

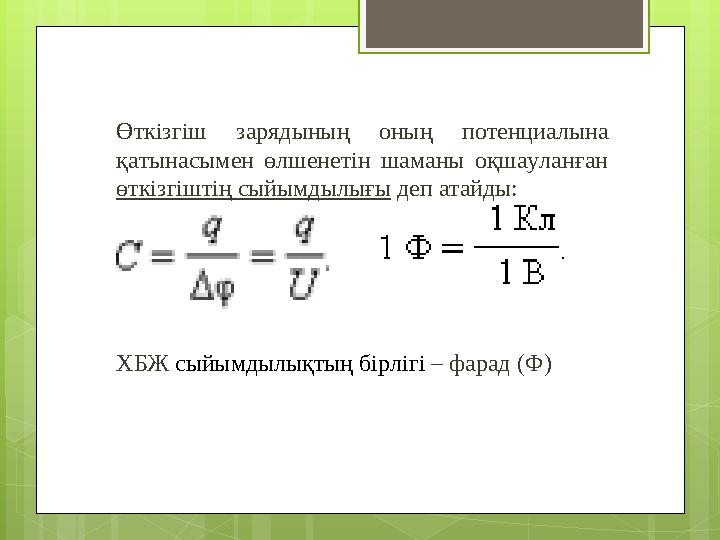

Өткізгіш зарядының оның потенциалына қатынасымен өлшенетін шаманы оқшауланған өткізгіштің сыйымдылығы деп атайды: ХБЖ сыйымдылықтың бірлігі – фарад (Ф)

3 слайд

#4 слайд

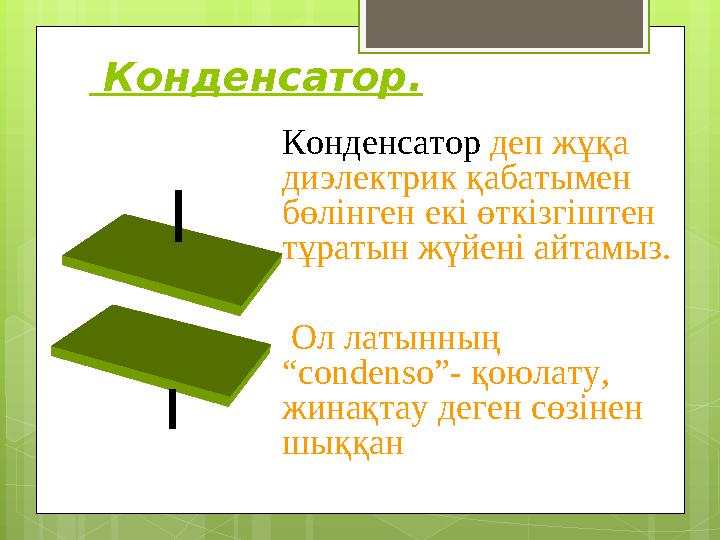

Конденсатор. Конденсатор деп жұқа диэлектрик қабатымен бөлінген екі өткізгіштен тұратын жүйені айтамыз. Ол латынның “condenso”- қоюлату, жинақтау деген сөзінен шыққан

4 слайд

#5 слайд

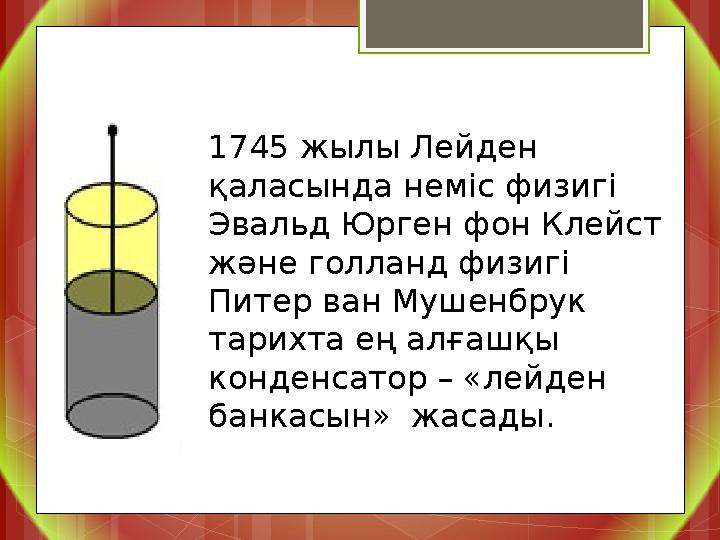

1745 жылы Лейден қаласында неміс физигі Эвальд Юрген фон Клейст және голланд физигі Питер ван Мушенбрук тарихта ең алғашқы конденсатор – «лейден банкасын» жасады.

5 слайд

#6 слайд

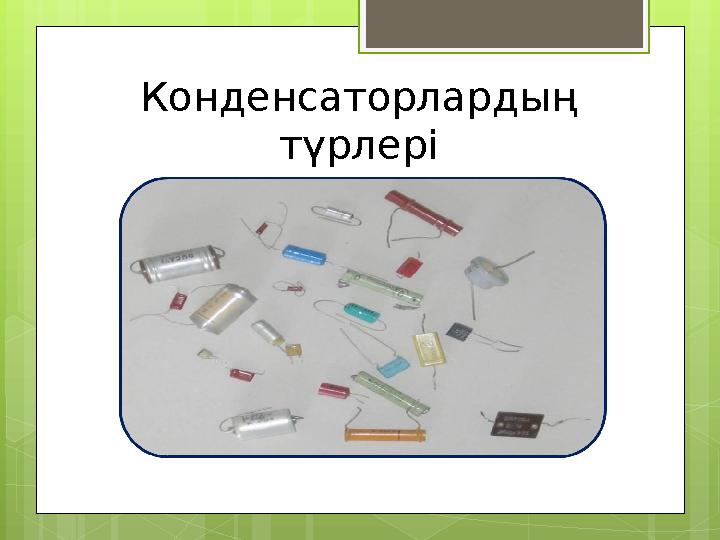

Конденсаторлардың түрлері

6 слайд

#7 слайд

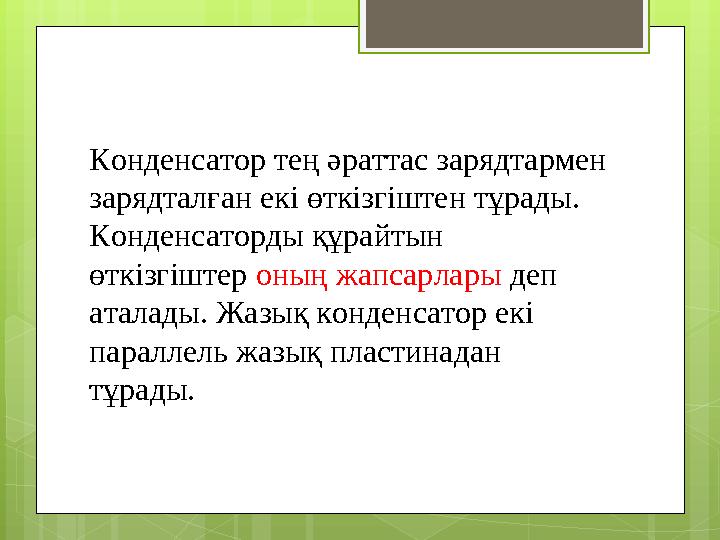

Конденсатор тең әраттас зарядтармен зарядталған екі өткізгіштен тұрады. Конденсаторды құрайтын өткізгіштер оның жапсарлары деп аталады. Жазық конденсатор екі параллель жазық пластинадан тұрады.

7 слайд

#8 слайд

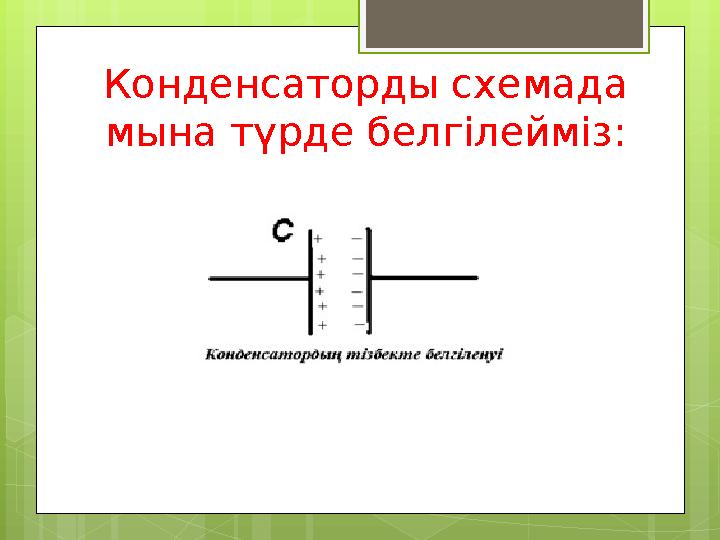

Конденсаторды схемада мына түрде белгілейміз:

8 слайд

#9 слайд

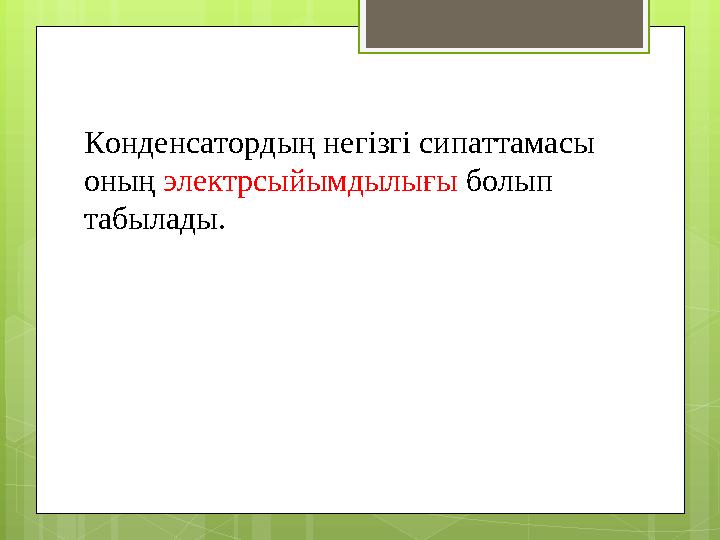

Конденсатордың негізгі сипаттамасы оның электрсыйымдылығы болып табылады.

9 слайд

#10 слайд

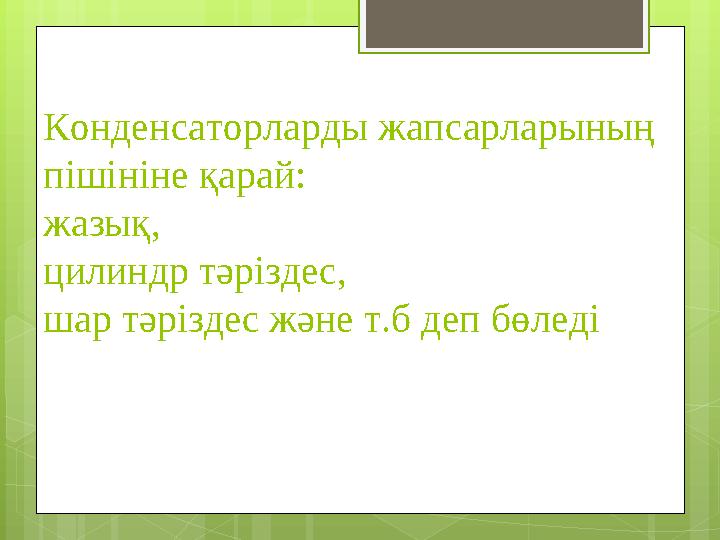

Конденсаторларды жапсарларының пішініне қарай: жазық, цилиндр тәріздес, шар тәріздес және т.б деп бөледі

10 слайд

#11 слайд

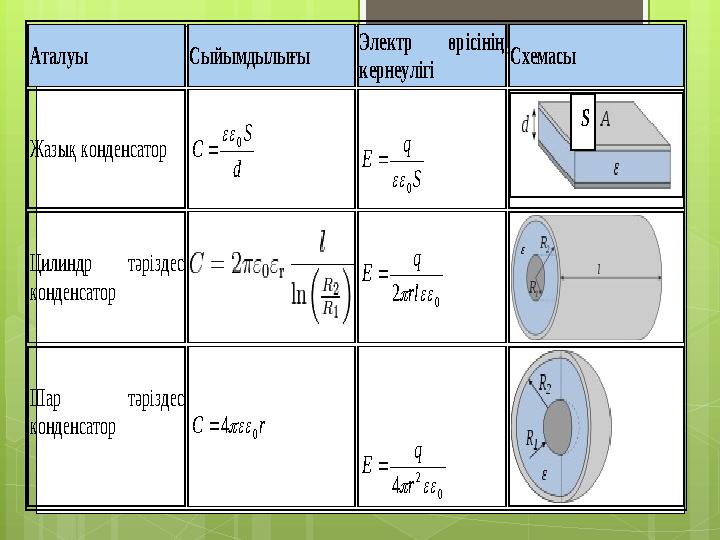

Аталуы Сыйымдылығы Электр өрісінің кернеулігі Схемасы Жазық конденсатор d S C 0  S q E 0   Цилиндр тәріздес конденсатор 02rl q E Шар тәріздес конденсатор rC 0 4 0 2 4r q E S

11 слайд

#12 слайд
Конденсаторлардың жалғануы: Тізбектей Параллель

12 слайд

#13 слайд

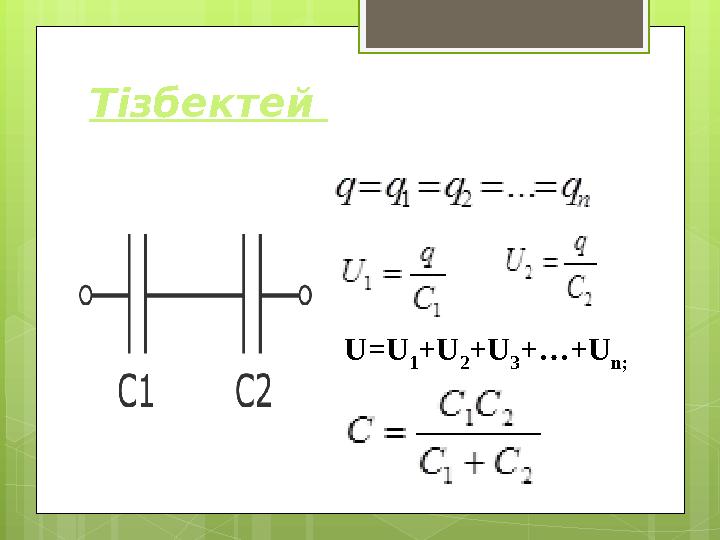

Тізбектей U=U 1 +U 2 +U 3 +…+U n;

13 слайд

#14 слайд

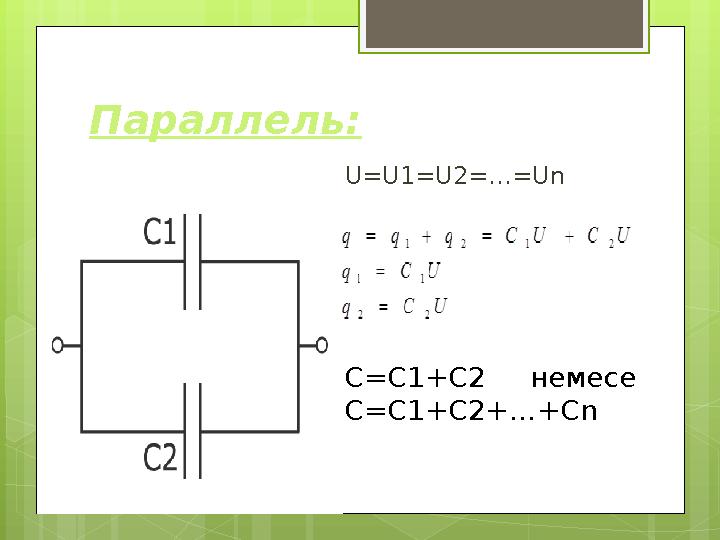

Параллель: U=U1=U2=…=Un С=С1+С2 немесе С=C1+C2+…+Cn

14 слайд

#15 слайд

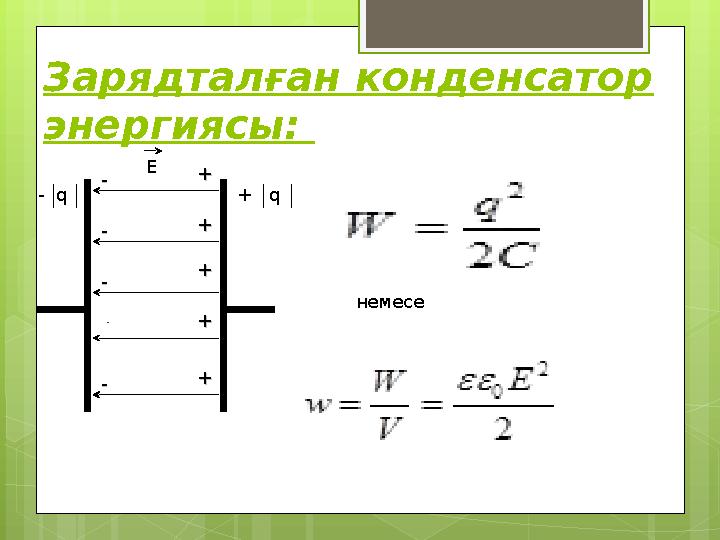

Зарядталған конденсатор энергиясы: - ++ ++ ++ ++ ++ -- -- -- -- Е - q + q немесе

15 слайд

#16 слайд

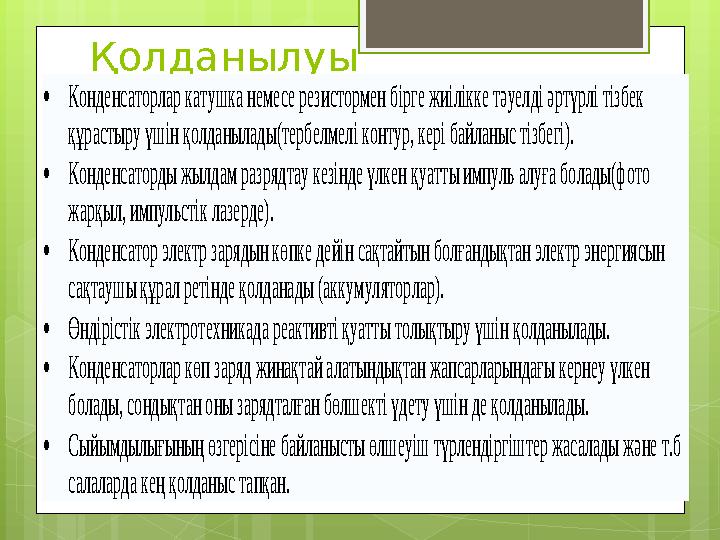

Қолданылуы  Конденсаторлар катушка немесе резистормен бірге жиілікке тәуелді әртүрлі тізбек құрастыру үшін қолданылады(тербелмелі контур, кері байланыс тізбегі).  Конденсаторды жылдам разрядтау кезінде үлкен қуатты импуль алуға болады(фото жарқыл, импульстік лазерде).  Конденсатор электр зарядын көпке дейін сақтайтын болғандықтан электр энергиясын сақтаушы құрал ретінде қолданады (аккумуляторлар).  Өндірістік электротехникада реактивті қуатты толықтыру үшін қолданылады.  Конденсаторлар көп заряд жинақтай алатындықтан жапсарларындағы кернеу үлкен болады, сондықтан оны зарядталған бөлшекті үдету үшін де қолданылады.  Сыйымдылығының өзгерісіне байланысты өлшеуіш түрлендіргіштер жасалады және т.б салаларда кең қолданыс тапқан.

16 слайд

#17 слайд

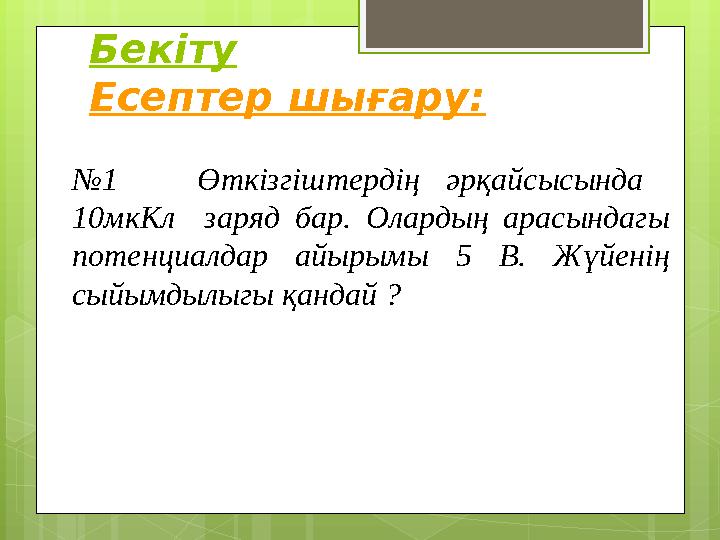

Бекіту Есептер шығару: №1 Өткізгіштердің әрқайсысында 10мкКл заряд бар. Олардың арасындагы потенциалдар айырымы 5 В. Жүйенің сыйымдылыгы қандай ?

17 слайд

#18 слайд

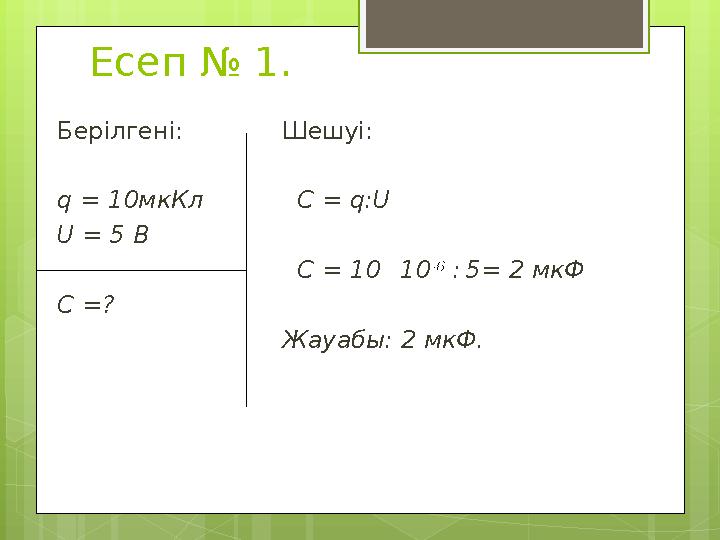

Есеп № 1. Берілгені: q = 10мкКл U = 5 В C =? Шешуі: C = q:U C = 10 .. 10 -6 -6 : 5= 2 мкФ Жауабы: 2 мкФ.

18 слайд

#19 слайд

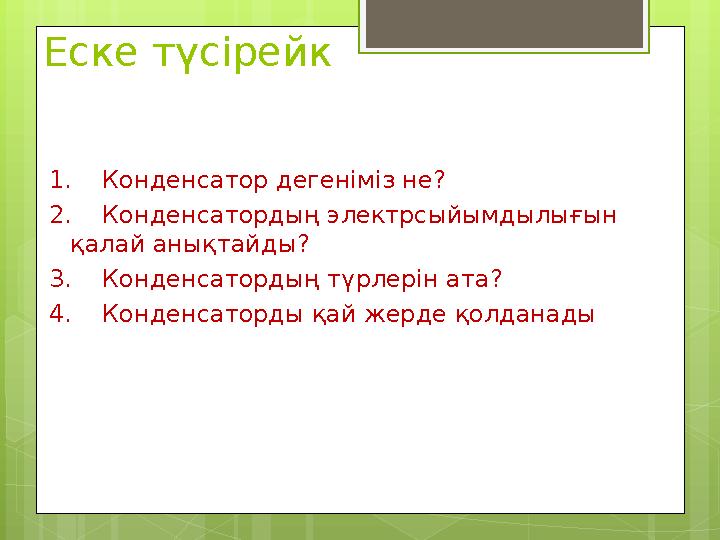

Еске түсірейк 1. Конденсатор дегеніміз не? 2. Конденсатордың электрсыйымдылығын қалай анықтайды? 3. Конденсатордың түрлерін ата? 4. Конденсаторды қай жерде қолданады

19 слайд
