Электр тогының жұмысы мен қуаты.Электр тогының жылулық әсері.Джоуль-Ленц заңы.

#1 слайд

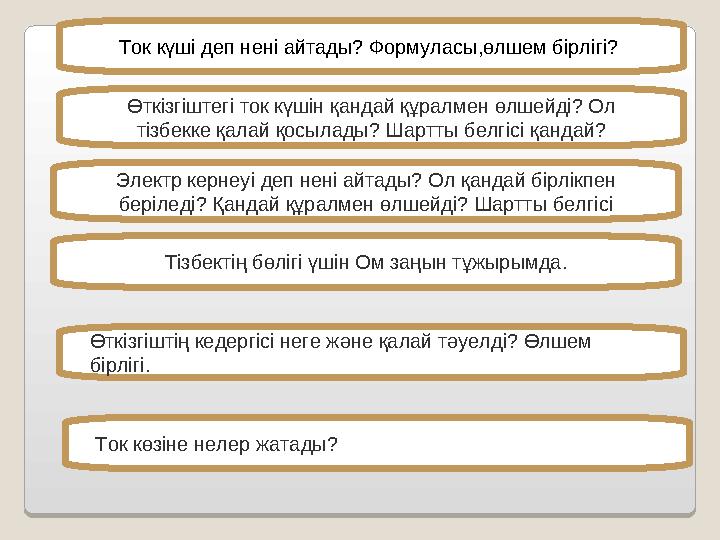

Ток күші деп нені айтады? Формуласы,өлшем бірлігі? Өткізгіштегі ток күшін қандай құралмен өлшейді? Ол тізбекке қалай қосылады? Шартты белгісі қандай? Электр кернеуі деп нені айтады? Ол қандай бірлікпен беріледі? Қандай құралмен өлшейді? Шартты белгісі Тізбектің бөлігі үшін Ом заңын тұжырымда. Өткізгіштің кедергісі неге және қалай тәуелді? Өлшем бірлігі. Ток көзіне нелер жатады?

1 слайд

#2 слайд

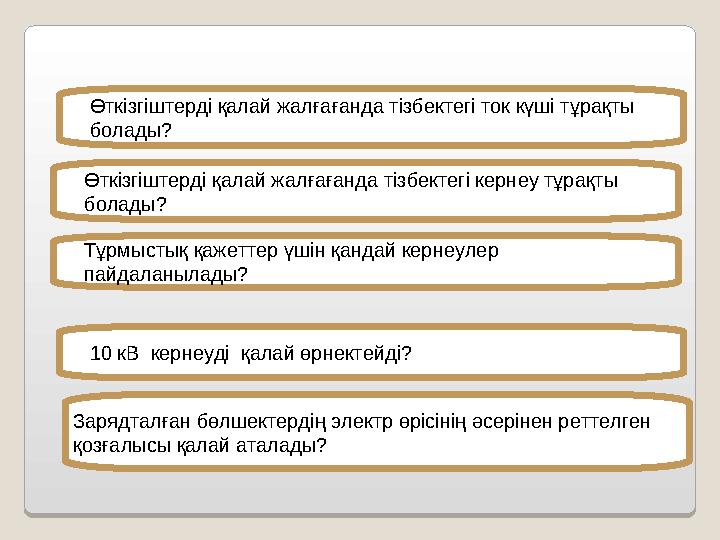

Өткізгіштерді қалай жалғағанда тізбектегі ток күші тұрақты болады? Өткізгіштерді қалай жалғағанда тізбектегі кернеу тұрақты болады? Тұрмыстық қажеттер үшін қандай кернеулер пайдаланылады? 10 кВ кернеуді қалай өрнектейді? Зарядталған бөлшектердің электр өрісінің әсерінен реттелген қозғалысы қалай аталады?

2 слайд

#3 слайд

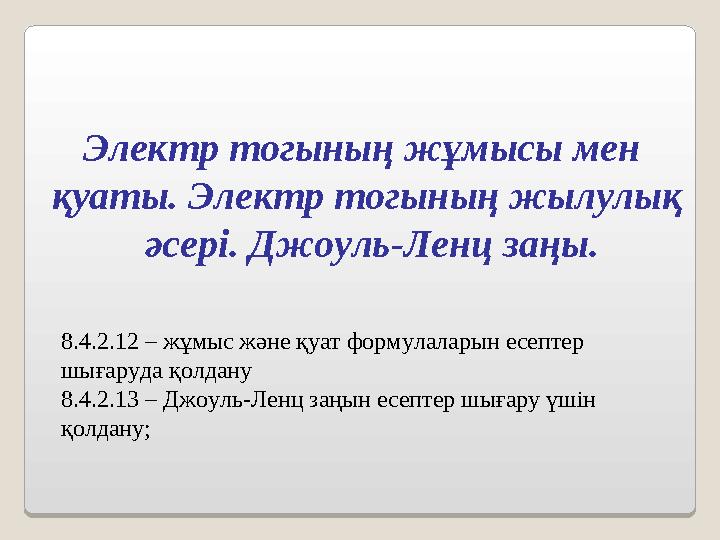

Электр тогының жұмысы мен қуаты. Электр тогының жылулық әсері. Джоуль-Ленц заңы. 8.4.2.12 – жұмыс және қуат формулаларын есептер шығаруда қолдану 8.4.2.13 – Джоуль-Ленц заңын есептер шығару үшін қолдану;

3 слайд

#4 слайд

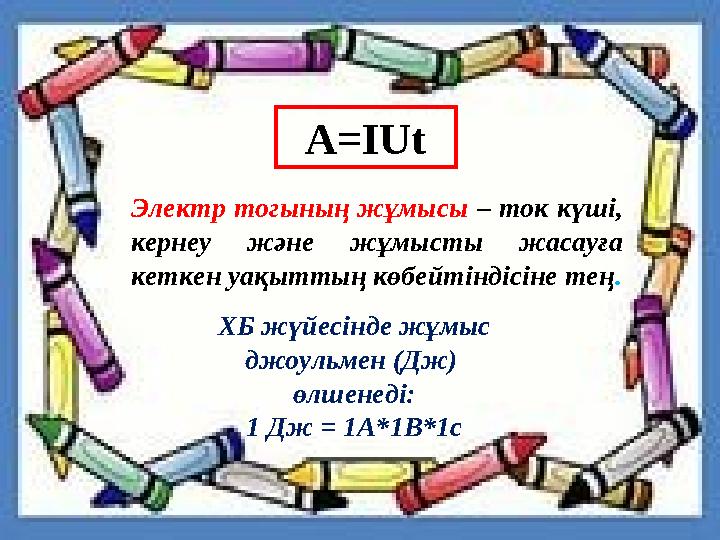

A=IUt Электр тогының жұмысы – ток күші, кернеу және жұмысты жасауға кеткен уақыттың көбейтіндісіне тең. ХБ жүйесінде жұмыс джоульмен (Дж) өлшенеді: 1 Дж = 1А*1В*1с

4 слайд

#5 слайд

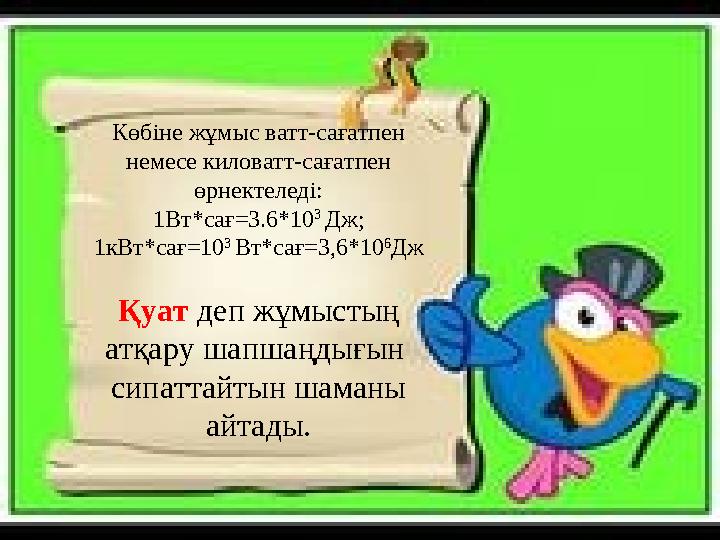

Көбіне жұмыс ватт-сағатпен немесе киловатт-сағатпен өрнектеледі: 1Вт*сағ=3.6*10 3 Дж; 1кВт*сағ=10 3 Вт*сағ=3,6*10 6 Дж Қуат деп жұмыстың атқару шапшаңдығын сипаттайтын шаманы айтады.

5 слайд

#6 слайд

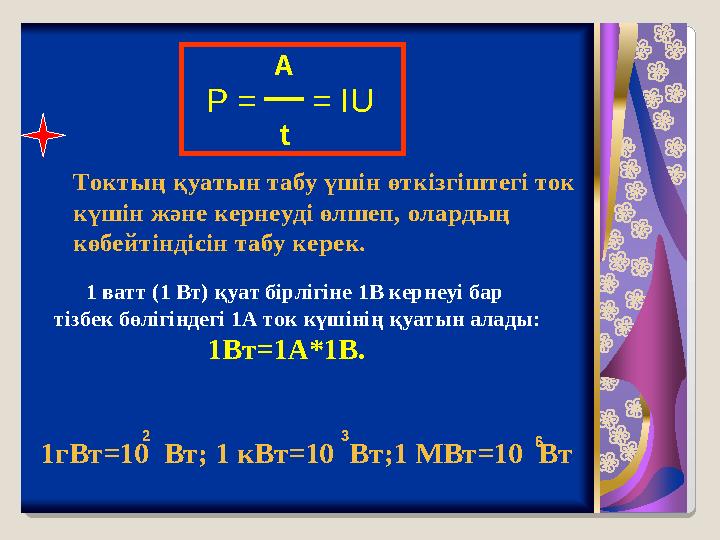

P = = IU A t 1 ватт(1 Вт) қуатбірлігіне1Вкернеуібар тізбекбөлігіндегі1Атоккүшініңқуатыналады: 1Вт=1A*1B. 1гВт=10Вт;1 кВт=10 Вт;1 МВт=10 Вт 3 6 2 Токтыңқуатынтабуүшінөткізгіштегіток күшінжәнекернеудіөлшеп, олардың көбейтіндісінтабукерек.

6 слайд

#7 слайд

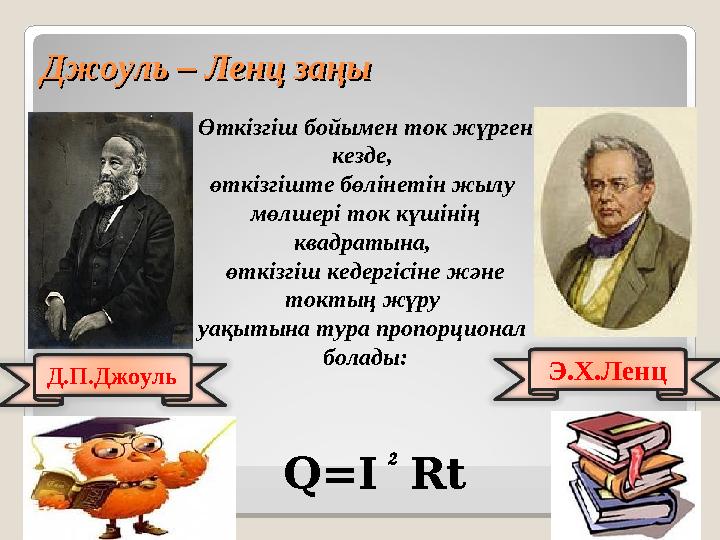

Д.П.Джоуль Э.Х.Ленц Өткізгіш бойымен ток жүрген кезде, өткізгіште бөлінетін жылу мөлшері ток күшінің квадратына, өткізгіш кедергісіне және токтың жүру уақытына тура пропорционал болады: Q=I Rt 2 Джоуль – Ленц заңыДжоуль – Ленц заңы

7 слайд

#8 слайд

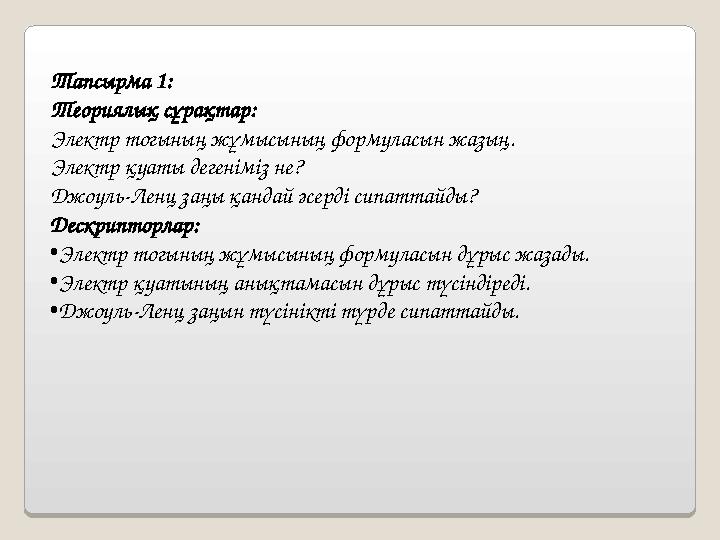

Тапсырма 1: Теориялық сұрақтар: Электр тогының жұмысының формуласын жазың. Электр қуаты дегеніміз не? Джоуль-Ленц заңы қандай әсерді сипаттайды? Дескрипторлар: •Электр тогының жұмысының формуласын дұрыс жазады. •Электр қуатының анықтамасын дұрыс түсіндіреді. •Джоуль-Ленц заңын түсінікті түрде сипаттайды.

8 слайд

#9 слайд

9 слайд

#10 слайд

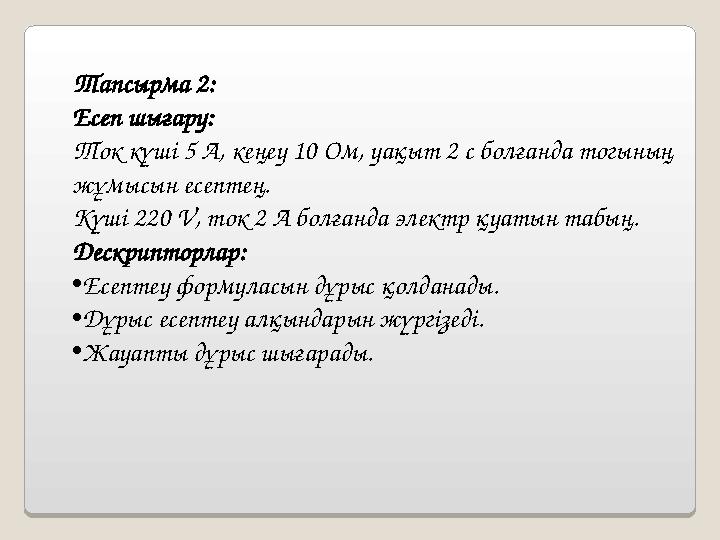

Тапсырма 2: Есеп шығару: Ток күші 5 A, кеңеу 10 Ом, уақыт 2 с болғанда тогының жұмысын есептең. Күші 220 V, ток 2 A болғанда электр қуатын табың. Дескрипторлар: •Есептеу формуласын дұрыс қолданады. •Дұрыс есептеу алқындарын жүргізеді. •Жауапты дұрыс шығарады.

10 слайд

#11 слайд

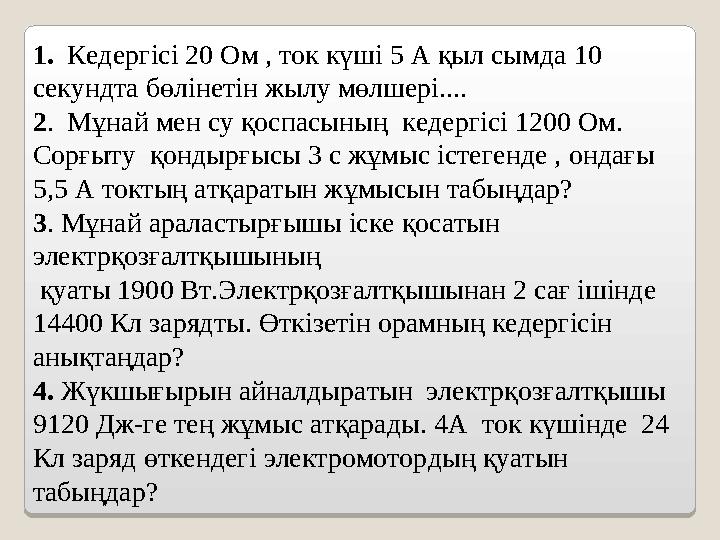

1. Кедергісі 20 Ом , ток күші 5 А қыл сымда 10 секундта бөлінетін жылу мөлшері.... 2. Мұнай мен су қоспасының кедергісі 1200 Ом. Сорғыту қондырғысы 3 с жұмыс істегенде , ондағы 5,5 А токтың атқаратын жұмысын табыңдар? 3. Мұнай араластырғышы іске қосатын электрқозғалтқышының қуаты 1900 Вт.Электрқозғалтқышынан 2 сағ ішінде 14400 Кл зарядты. Өткізетін орамның кедергісін анықтаңдар? 4. Жүкшығырын айналдыратын электрқозғалтқышы 9120 Дж-ге тең жұмыс атқарады. 4А ток күшінде 24 Кл заряд өткендегі электромотордың қуатын табыңдар?

11 слайд

#12 слайд

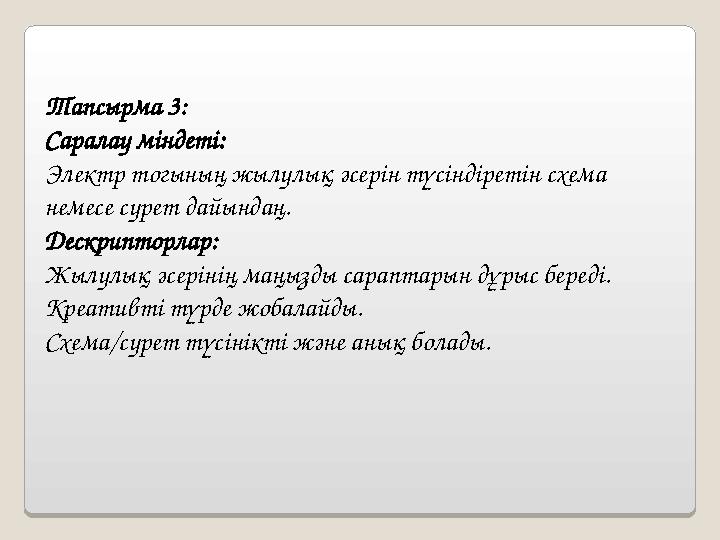

Тапсырма 3: Саралау міндеті: Электр тогының жылулық әсерін түсіндіретін схема немесе сурет дайындаң. Дескрипторлар: Жылулық әсерінің маңызды сараптарын дұрыс береді. Креативті түрде жобалайды. Схема/сурет түсінікті және анық болады.

12 слайд

#13 слайд

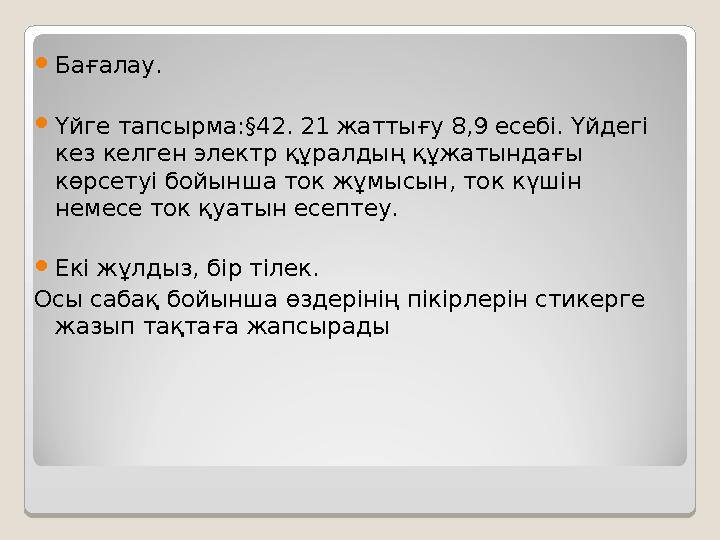

Бағалау. Үйге тапсырма:§42. 21 жаттығу 8,9 есебі. Үйдегі кез келген электр құралдың құжатындағы көрсетуі бойынша ток жұмысын, ток күшін немесе ток қуатын есептеу. Екі жұлдыз, бір тілек. Осы сабақ бойынша өздерінің пікірлерін стикерге жазып тақтаға жапсырады

13 слайд
