Электромагниттер және оларды қолдану.
Тақырып бойынша 26 материал табылды
Электромагниттер және оларды қолдану.
Материал туралы қысқаша түсінік
Электромагниттер және оларды қолдану. сабағы
Материалдың қысқаша нұсқасы
1 / 8
Жүктеу
Бөлісу
ЖИ арқылы жасау
Слайдтың жеке беттері
#1 слайд

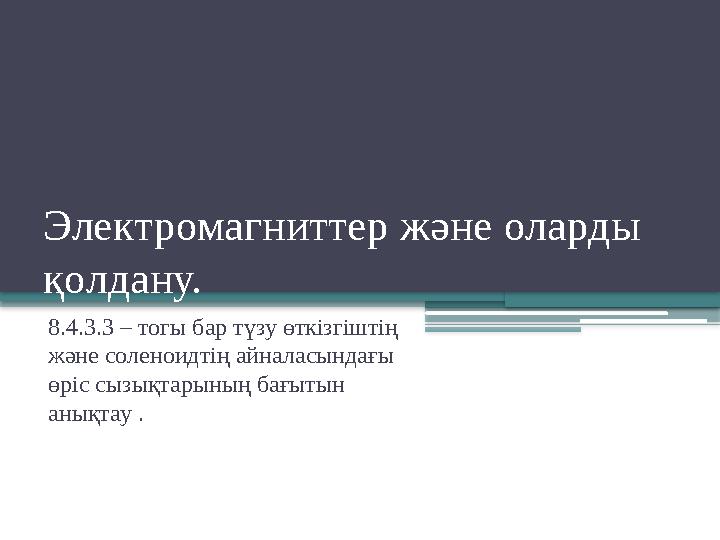

Электромагниттер және оларды
қолдану.
8.4.3.3 – тогы бар түзу өткізгіштің
және соленоидтің айналасындағы
өріс сызықтарының бағытын
анықтау .
1 слайд
Электромагниттер және оларды қолдану. 8.4.3.3 – тогы бар түзу өткізгіштің және соленоидтің айналасындағы өріс сызықтарының бағытын анықтау .
#2 слайд

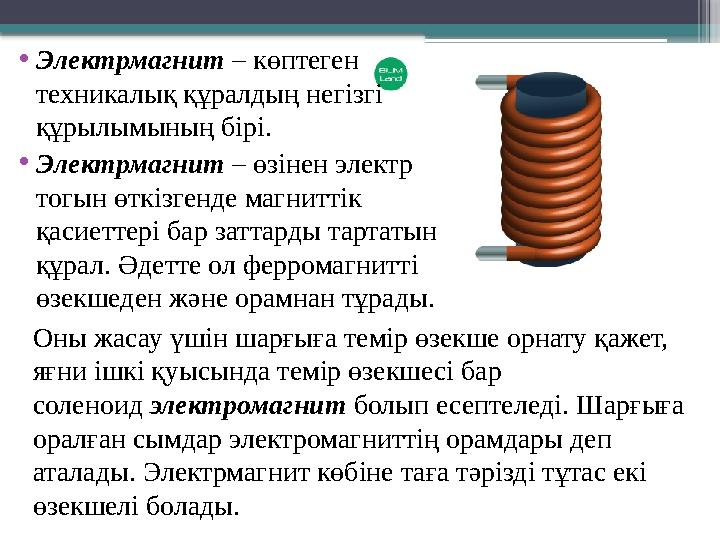

•Электрмагнит – көптеген
техникалық құралдың негізгі
құрылымының бірі.
•Электрмагнит – өзінен электр
тогын өткізгенде магниттік
қасиеттері бар заттарды тартатын
құрал. Әдетте ол ферромагнитті
өзекшеден және орамнан тұрады.
Оны жасау үшін шарғыға темір өзекше орнату қажет,
яғни ішкі қуысында темір өзекшесі бар
соленоид электромагнит болып есептеледі. Шарғыға
оралған сымдар электромагниттің орамдары деп
аталады. Электрмагнит көбіне таға тәрізді тұтас екі
өзекшелі болады.
2 слайд
•Электрмагнит – көптеген техникалық құралдың негізгі құрылымының бірі. •Электрмагнит – өзінен электр тогын өткізгенде магниттік қасиеттері бар заттарды тартатын құрал. Әдетте ол ферромагнитті өзекшеден және орамнан тұрады. Оны жасау үшін шарғыға темір өзекше орнату қажет, яғни ішкі қуысында темір өзекшесі бар соленоид электромагнит болып есептеледі. Шарғыға оралған сымдар электромагниттің орамдары деп аталады. Электрмагнит көбіне таға тәрізді тұтас екі өзекшелі болады.
#3 слайд

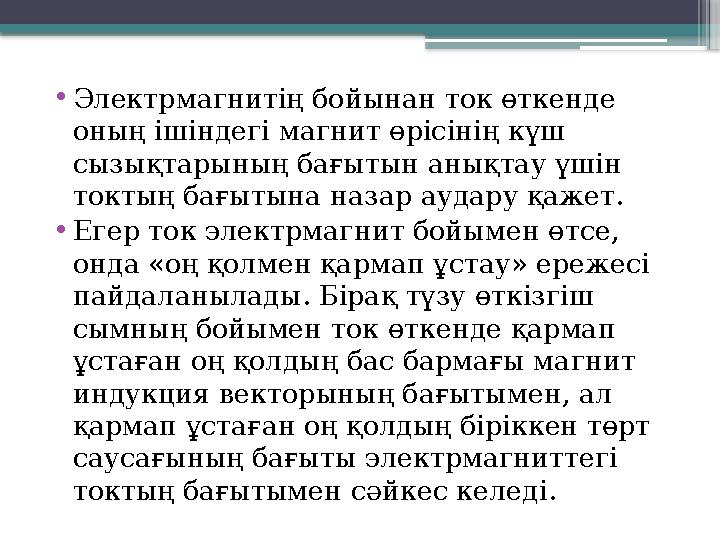

•Электрмагнитің бойынан ток өткенде
оның ішіндегі магнит өрісінің күш
сызықтарының бағытын анықтау үшін
токтың бағытына назар аудару қажет.
•Егер ток электрмагнит бойымен өтсе,
онда «оң қолмен қармап ұстау» ережесі
пайдаланылады. Бірақ түзу өткізгіш
сымның бойымен ток өткенде қармап
ұстаған оң қолдың бас бармағы магнит
индукция векторының бағытымен, ал
қармап ұстаған оң қолдың біріккен төрт
саусағының бағыты электрмагниттегі
токтың бағытымен сәйкес келеді.
3 слайд
•Электрмагнитің бойынан ток өткенде оның ішіндегі магнит өрісінің күш сызықтарының бағытын анықтау үшін токтың бағытына назар аудару қажет. •Егер ток электрмагнит бойымен өтсе, онда «оң қолмен қармап ұстау» ережесі пайдаланылады. Бірақ түзу өткізгіш сымның бойымен ток өткенде қармап ұстаған оң қолдың бас бармағы магнит индукция векторының бағытымен, ал қармап ұстаған оң қолдың біріккен төрт саусағының бағыты электрмагниттегі токтың бағытымен сәйкес келеді.
#4 слайд

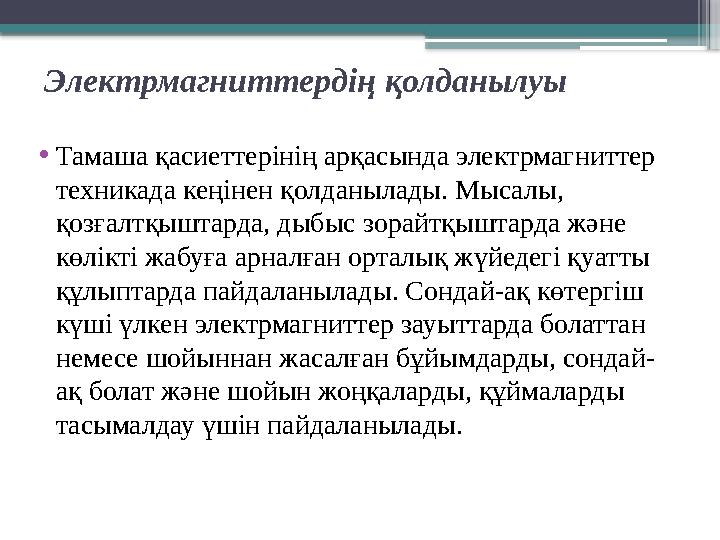

Электрмагниттердің қолданылуы
•Тамаша қасиеттерінің арқасында электрмагниттер
техникада кеңінен қолданылады. Мысалы,
қозғалтқыштарда, дыбыс зорайтқыштарда және
көлікті жабуға арналған орталық жүйедегі қуатты
құлыптарда пайдаланылады. Сондай-ақ көтергіш
күші үлкен электрмагниттер зауыттарда болаттан
немесе шойыннан жасалған бұйымдарды, сондай-
ақ болат және шойын жоңқаларды, құймаларды
тасымалдау үшін пайдаланылады.
4 слайд
Электрмагниттердің қолданылуы •Тамаша қасиеттерінің арқасында электрмагниттер техникада кеңінен қолданылады. Мысалы, қозғалтқыштарда, дыбыс зорайтқыштарда және көлікті жабуға арналған орталық жүйедегі қуатты құлыптарда пайдаланылады. Сондай-ақ көтергіш күші үлкен электрмагниттер зауыттарда болаттан немесе шойыннан жасалған бұйымдарды, сондай- ақ болат және шойын жоңқаларды, құймаларды тасымалдау үшін пайдаланылады.
#5 слайд

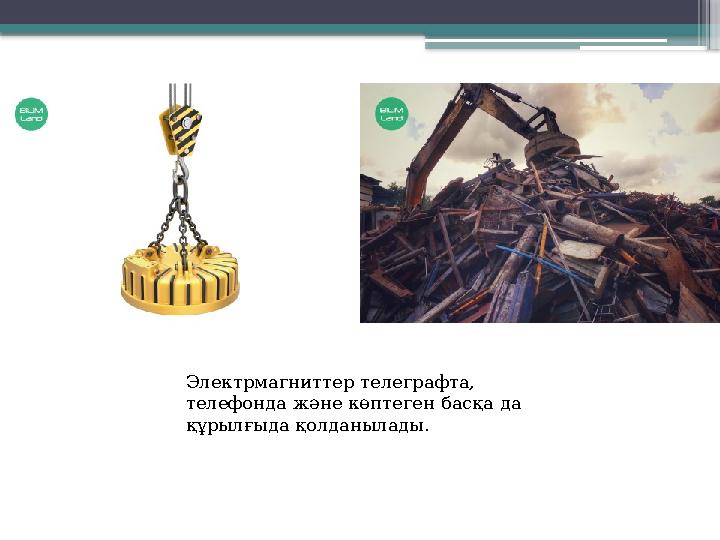

Электрмагниттер телеграфта,
телефонда және көптеген басқа да
құрылғыда қолданылады.
5 слайд
Электрмагниттер телеграфта, телефонда және көптеген басқа да құрылғыда қолданылады.
#6 слайд

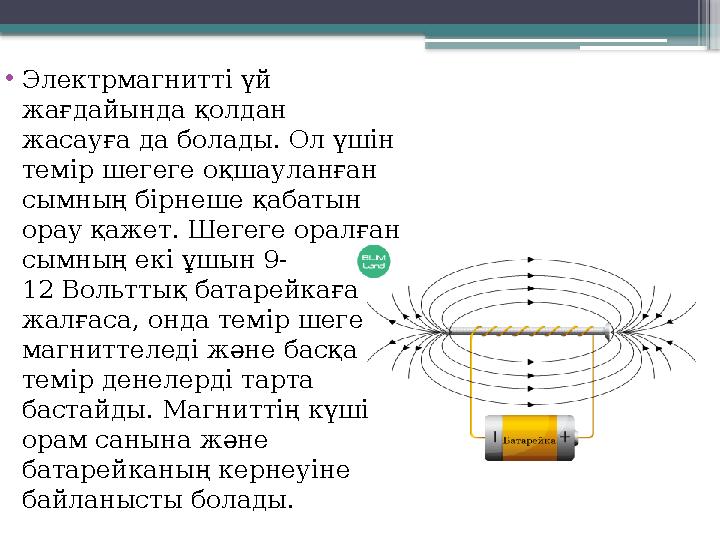

•Электрмагнитті үй
жағдайында қолдан
жасауға да болады. Ол үшін
темір шегеге оқшауланған
сымның бірнеше қабатын
орау қажет. Шегеге оралған
сымның екі ұшын 9-
12 Вольттық батарейкаға
жалғаса, онда темір шеге
магниттеледі және басқа
темір денелерді тарта
бастайды. Магниттің күші
орам санына және
батарейканың кернеуіне
байланысты болады.
6 слайд
•Электрмагнитті үй жағдайында қолдан жасауға да болады. Ол үшін темір шегеге оқшауланған сымның бірнеше қабатын орау қажет. Шегеге оралған сымның екі ұшын 9- 12 Вольттық батарейкаға жалғаса, онда темір шеге магниттеледі және басқа темір денелерді тарта бастайды. Магниттің күші орам санына және батарейканың кернеуіне байланысты болады.
#7 слайд

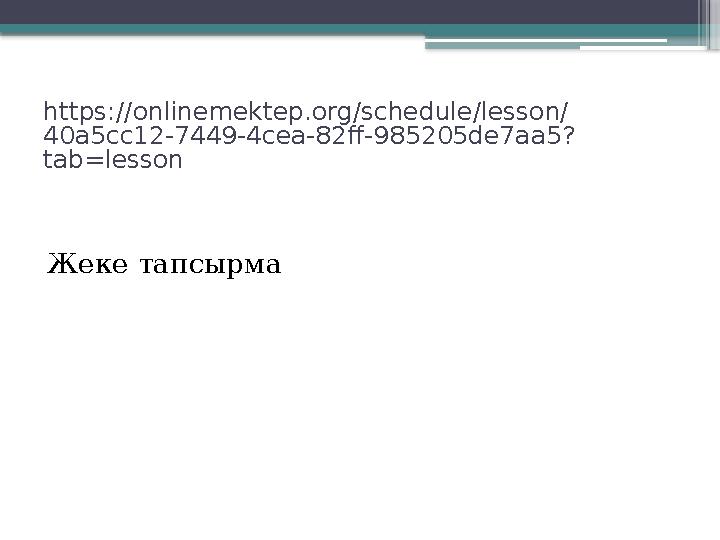

https://onlinemektep.org/schedule/lesson/
40a5cc12-7449-4cea-82ff-985205de7aa5?
tab=lesson
Жеке тапсырма
7 слайд
https://onlinemektep.org/schedule/lesson/ 40a5cc12-7449-4cea-82ff-985205de7aa5? tab=lesson Жеке тапсырма
