физика.конденсаторлар.презентация

#1 слайд

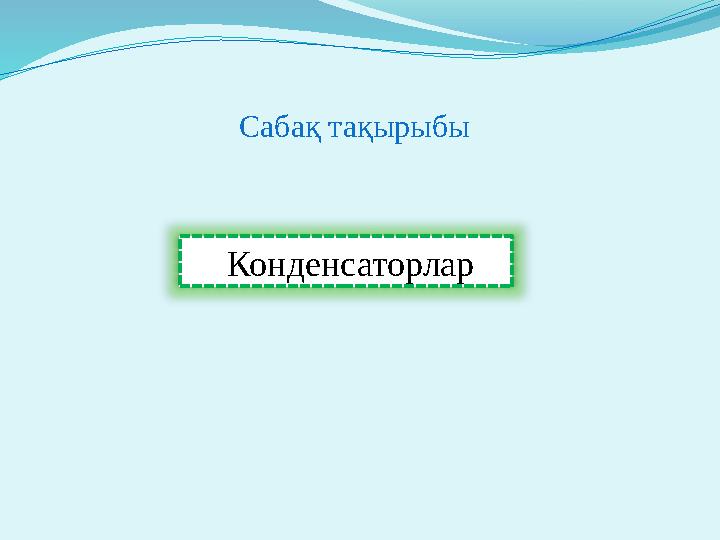

Конденсаторлар Сабақ тақырыбы

1 слайд

#2 слайд

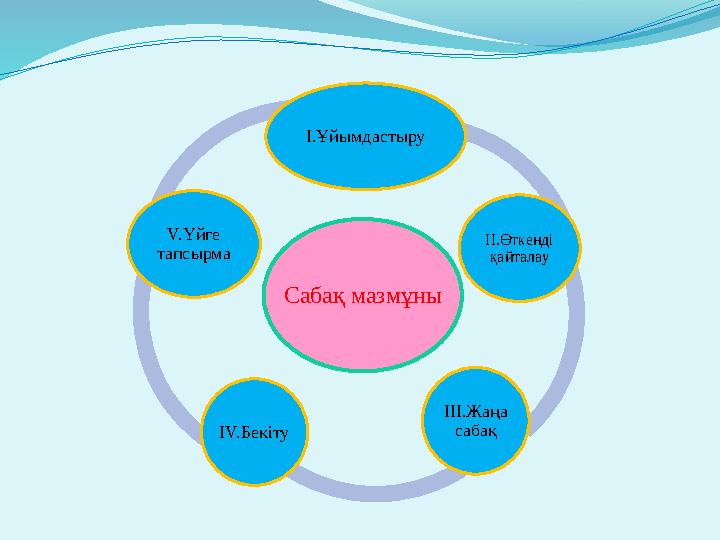

Сабақ мазмұны I.Ұйымдастыру II.Өткенді қайталау III.Жаңа сабақIV.Бекіту V.Үйге тапсырма

2 слайд

#3 слайд

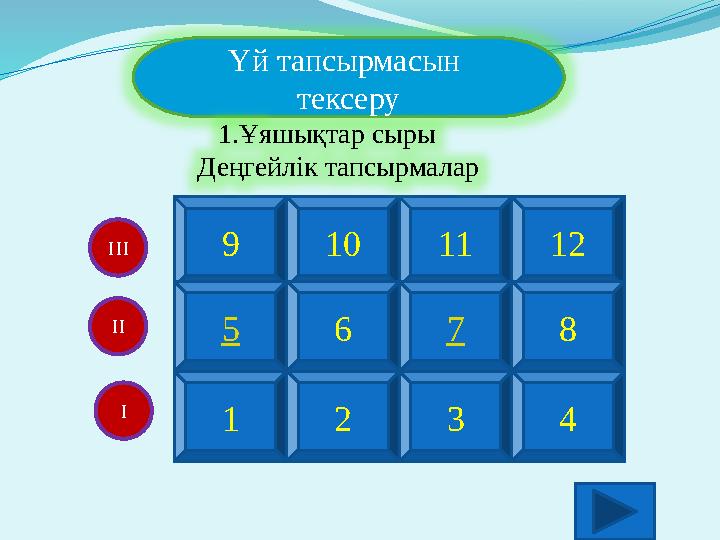

Үй тапсырмасын тексеру 9 10 11 12 5 6 7 8 1 2 3 4 III II I 1.Ұяшықтар сыры Деңгейлік тапсырмалар

3 слайд

#4 слайд

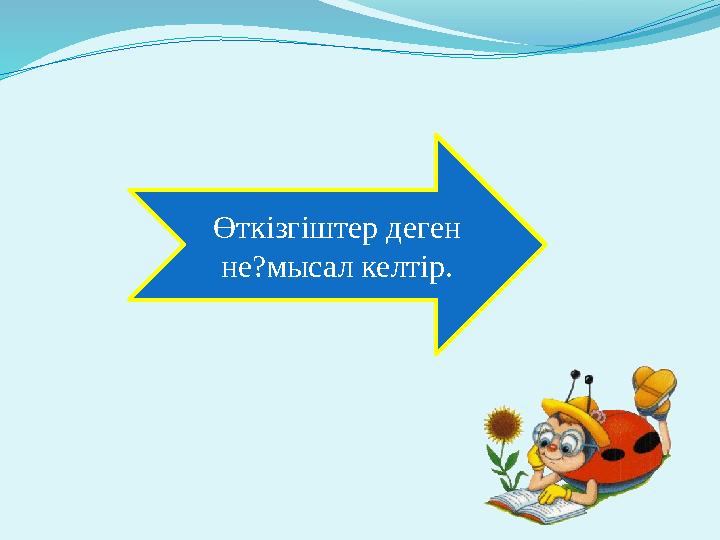

Өткізгіштер деген не?мысал келтір.

4 слайд

#5 слайд
Электр зарядының анықтамасы?

5 слайд

#6 слайд

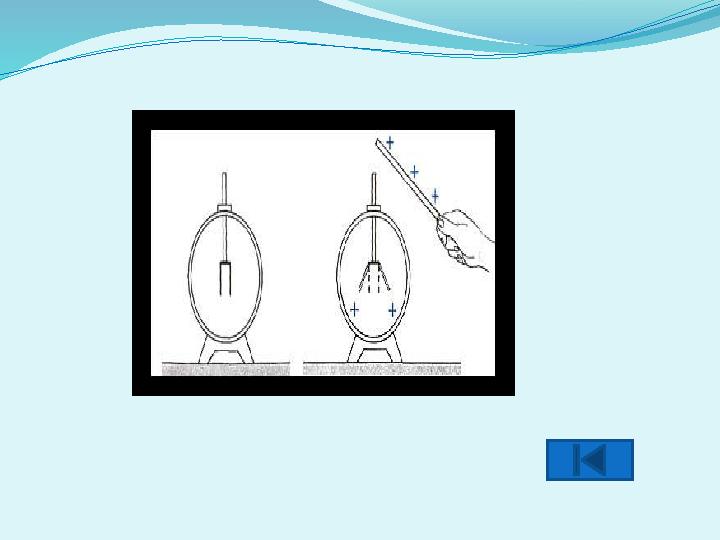

Электрленуді байқауға арналған ыңғайлы құрал

6 слайд

#7 слайд

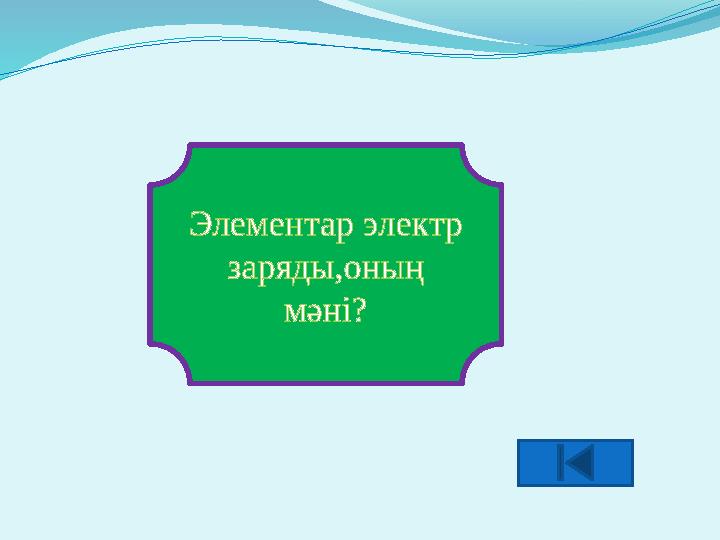

Элементар электр заряды,оның мәні?

7 слайд

#8 слайд

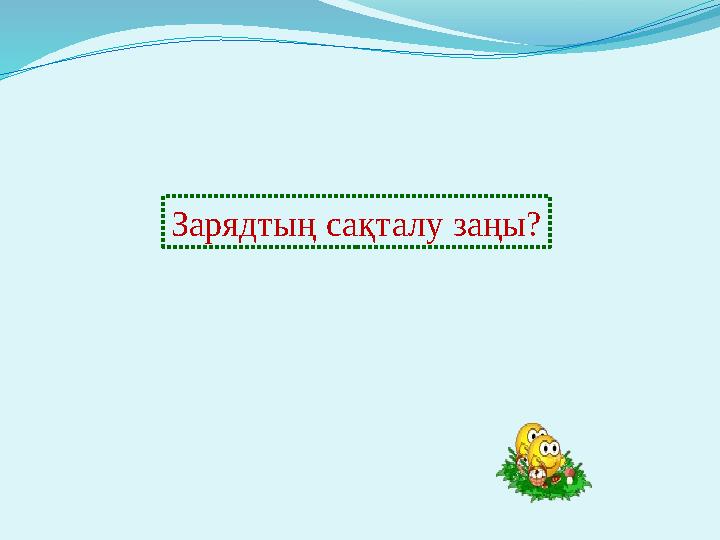

Зарядтың сақталу заңы?

8 слайд

#9 слайд

9 слайд

#10 слайд

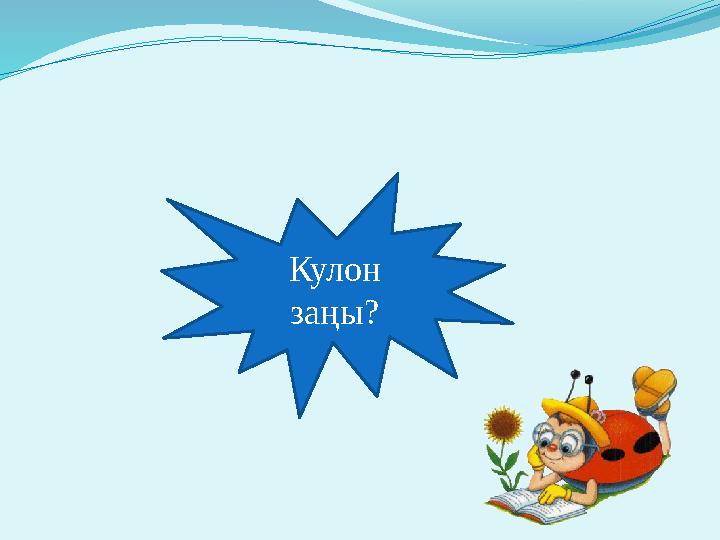

Кулон заңы?

10 слайд

#11 слайд

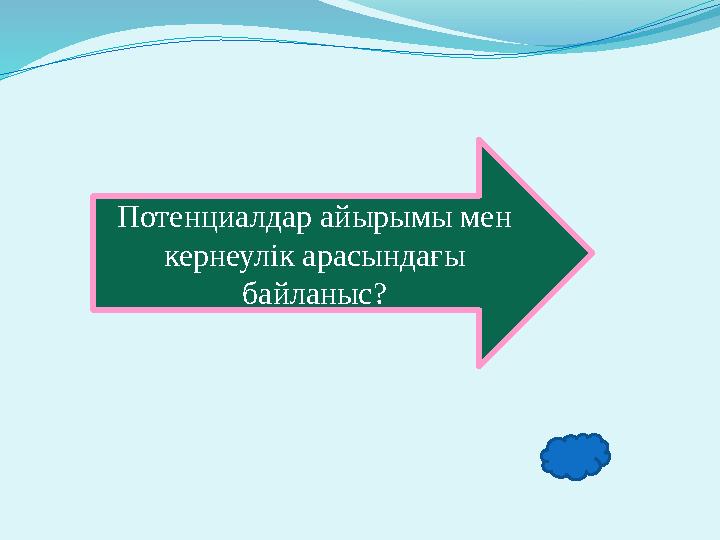

Потенциалдар айырымы мен кернеулік арасындағы байланыс?

11 слайд

#12 слайд

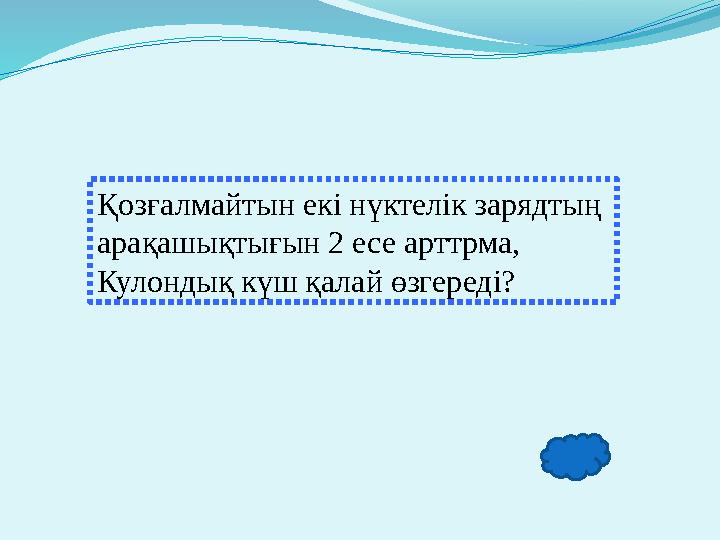

Қозғалмайтын екі нүктелік зарядтың арақашықтығын 2 есе арттрма, Кулондық күш қалай өзгереді?

12 слайд

#13 слайд
Екі өткізгіштің потенциалы сәйкесінше 8в және -16в.Бір өткізгіштен екінші өткізгішке кл10 7 .5,2  Зарядты тасымалдау үшін өріс қандай жұмыс атқарады?

13 слайд

#14 слайд

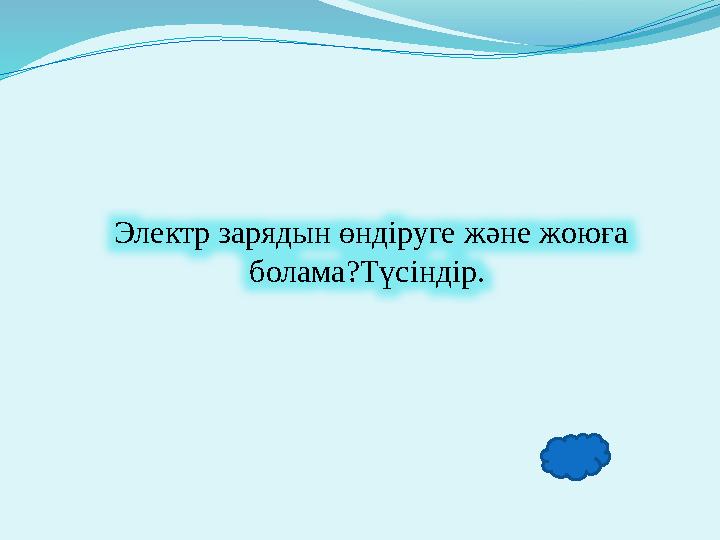

Электр зарядын өндіруге және жоюға болама?Түсіндір.

14 слайд

#15 слайд

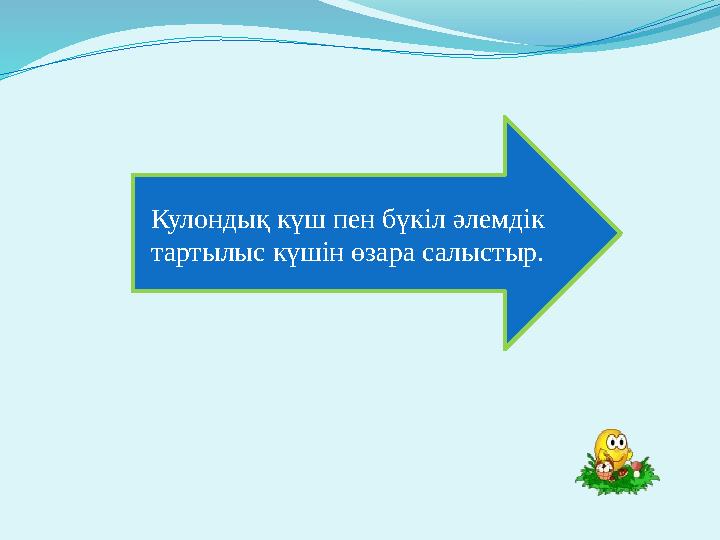

Кулондық күш пен бүкіл әлемдік тартылыс күшін өзара салыстыр.

15 слайд

#16 слайд

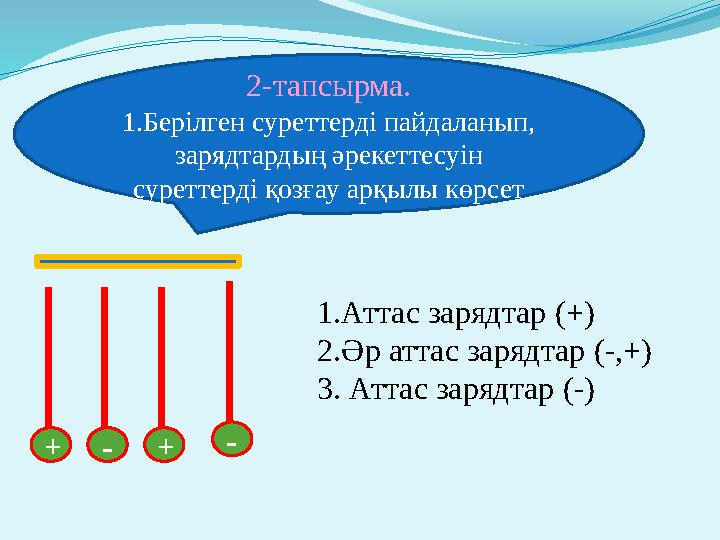

+-+- 1.Аттас зарядтар (+) 2.Әр аттас зарядтар (-,+) 3. Аттас зарядтар (-) 2-тапсырма. 1.Берілген суреттерді пайдаланып, зарядтардың әрекеттесуін суреттерді қозғау арқылы көрсет

16 слайд

#17 слайд

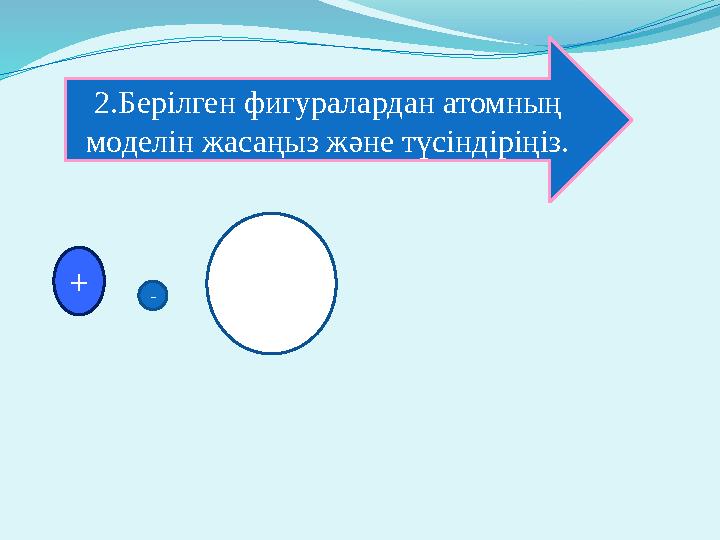

+ - 2.Берілген фигуралардан атомның моделін жасаңыз және түсіндіріңіз.

17 слайд

#18 слайд

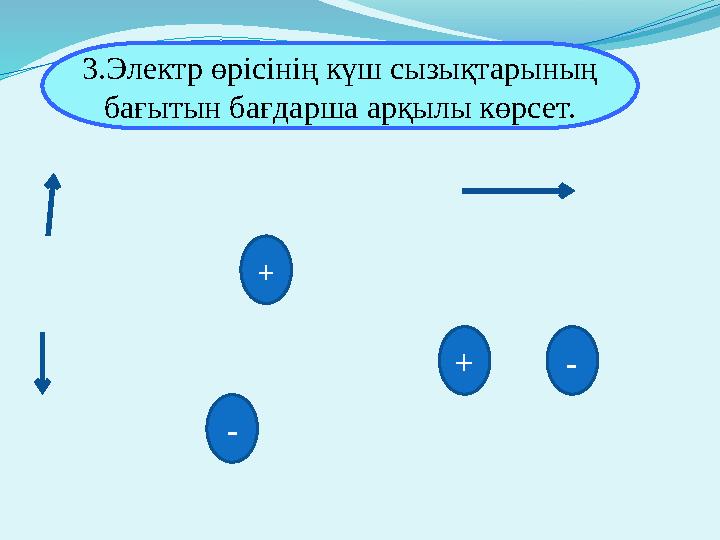

+ -+ - 3.Электр өрісінің күш сызықтарының бағытын бағдарша арқылы көрсет.

18 слайд

#19 слайд

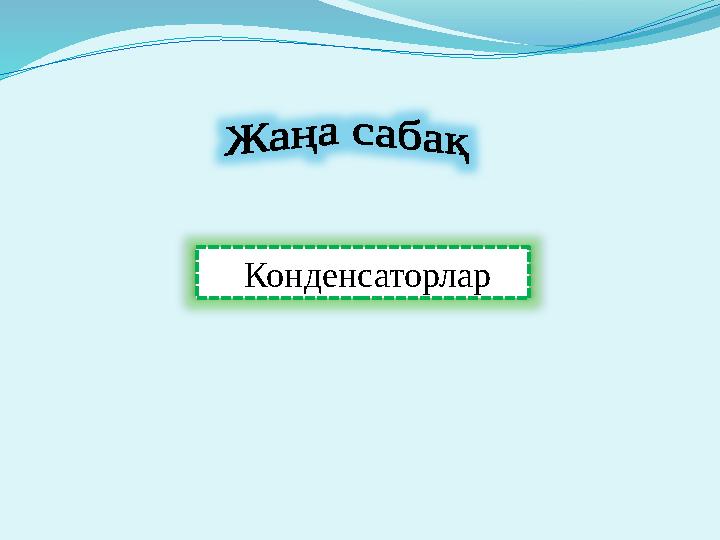

Конденсаторлар

19 слайд

#20 слайд

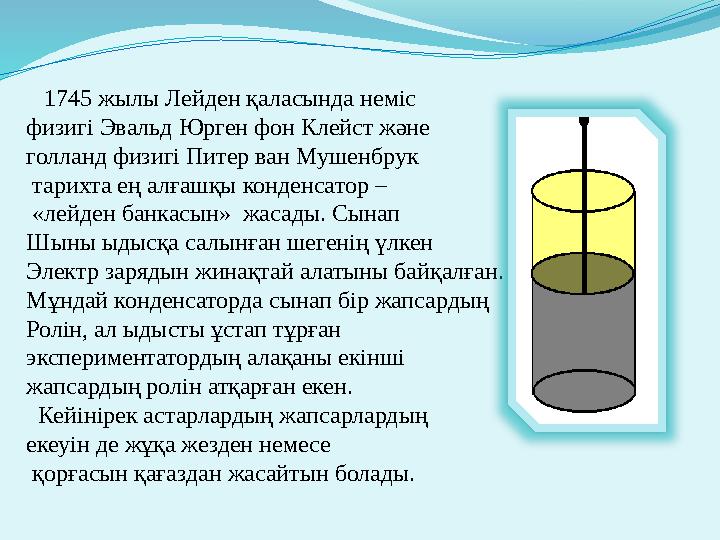

1745 жылы Лейден қаласында неміс физигі Эвальд Юрген фон Клейст және голланд физигі Питер ван Мушенбрук тарихта ең алғашқы конденсатор – «лейден банкасын» жасады. Сынап Шыны ыдысқа салынған шегенің үлкен Электр зарядын жинақтай алатыны байқалған. Мұндай конденсаторда сынап бір жапсардың Ролін, ал ыдысты ұстап тұрған экспериментатордың алақаны екінші жапсардың ролін атқарған екен. Кейінірек астарлардың жапсарлардың екеуін де жұқа жезден немесе қорғасын қағаздан жасайтын болады.

20 слайд

#21 слайд

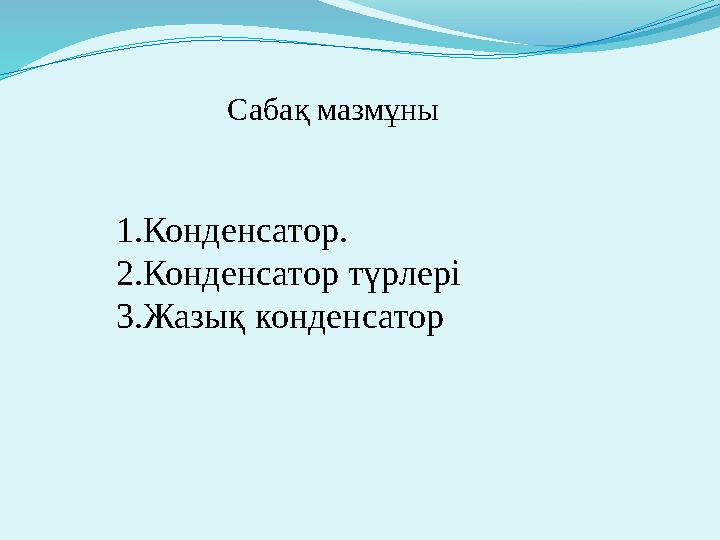

Сабақ мазмұны 1.Конденсатор. 2.Конденсатор түрлері 3.Жазық конденсатор

21 слайд

#22 слайд

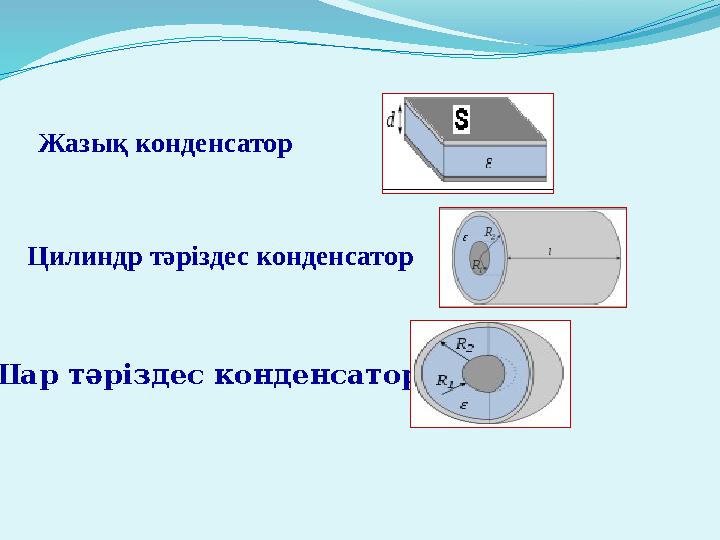

Жазық конденсатор Цилиндр тәріздес конденсатор Шар тәріздес конденсатор

22 слайд

#23 слайд

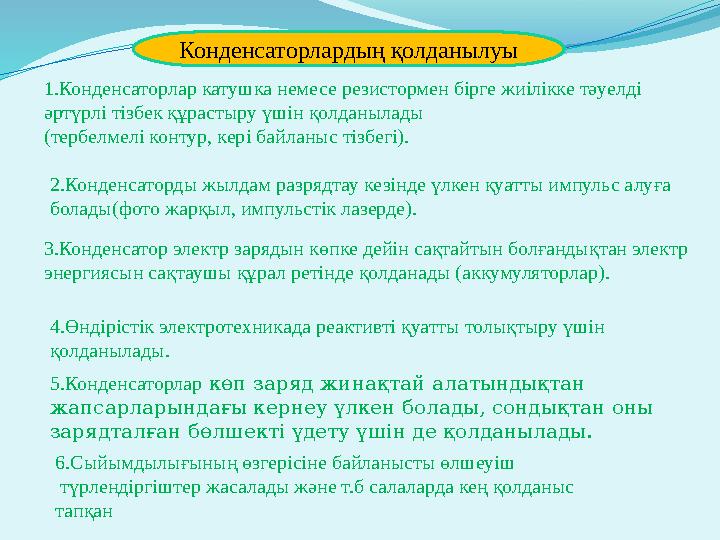

1.Конденсаторлар катушка немесе резистормен бірге жиілікке тәуелді әртүрлі тізбек құрастыру үшін қолданылады (тербелмелі контур, кері байланыс тізбегі). 2.Конденсаторды жылдам разрядтау кезінде үлкен қуатты импульс алуға болады(фото жарқыл, импульстік лазерде). 3.Конденсатор электр зарядын көпке дейін сақтайтын болғандықтан электр энергиясын сақтаушы құрал ретінде қолданады (аккумуляторлар). 4.Өндірістік электротехникада реактивті қуатты толықтыру үшін қолданылады. 5.Конденсаторлар көп заряд жинақтай алатындықтан жапсарларындағы кернеу үлкен болады, сондықтан оны зарядталған бөлшекті үдету үшін де қолданылады. 6.Сыйымдылығының өзгерісіне байланысты өлшеуіш түрлендіргіштер жасалады және т.б салаларда кең қолданыс тапқан Конденсаторлардың қолданылуы

23 слайд

#24 слайд

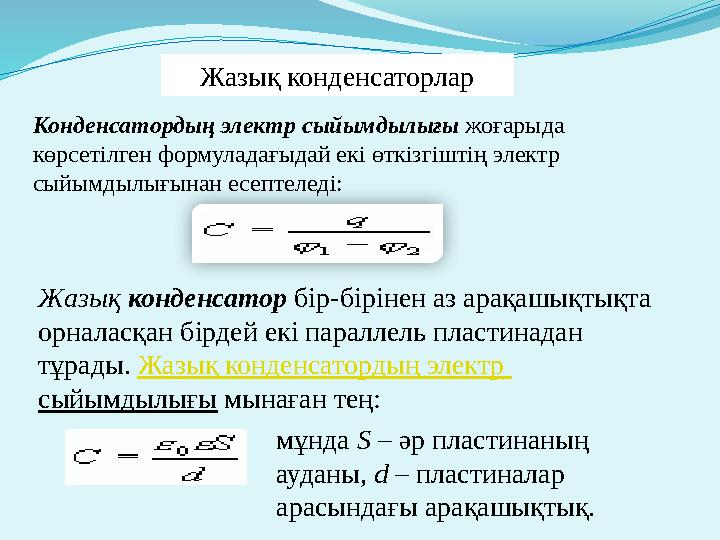

Жазық конденсаторлар Конденсатордың электр сыйымдылығы жоғарыда көрсетiлген формуладағыдай екi өткiзгiштiң электр сыйымдылығынан есептеледi: Жазық конденсатор бiр-бiрiнен аз арақашықтықта орналасқан бiрдей екi параллель пластинадан тұрады. Жазық конденсатордың электр сыйымдылығы мынаған тең: мұнда S – әр пластинаның ауданы, d – пластиналар арасындағы арақашықтық.

24 слайд

#25 слайд

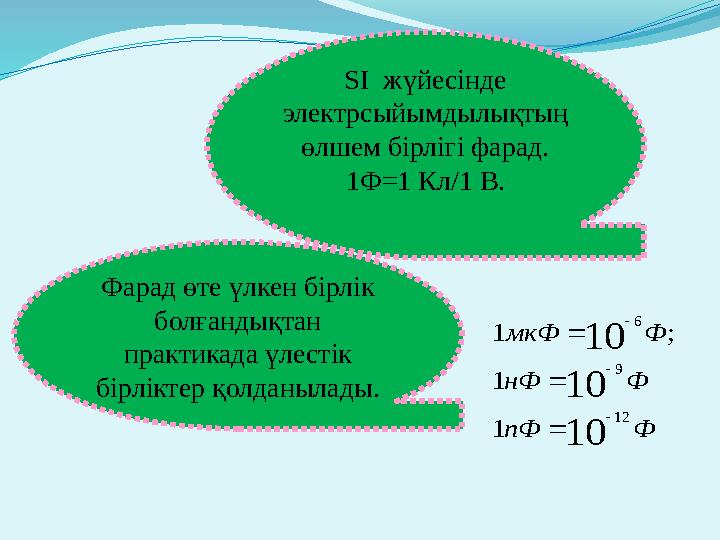

ФпФ ФнФ ФмкФ 10 10 10 12 9 6 1 1 ;1       SI жүйесінде электрсыйымдылықтың өлшем бірлігі фарад. 1Ф=1 Кл/1 В. Фарад өте үлкен бірлік болғандықтан практикада үлестік бірліктер қолданылады.

25 слайд

#26 слайд

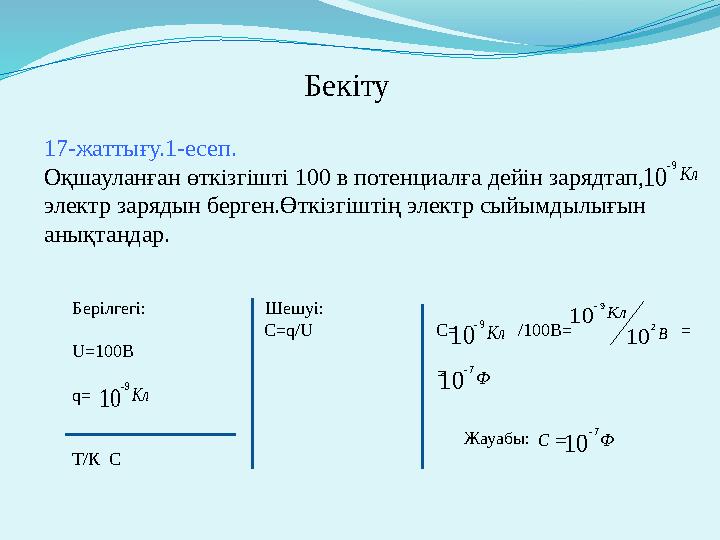

Бекіту 17-жаттығу.1-есеп. Оқшауланған өткізгішті 100 в потенциалға дейін зарядтап, электр зарядын берген.Өткізгіштің электр сыйымдылығын анықтаңдар. Кл10 9 Кл10 9 В Кл 10 10 2 9 Ф10 7 Кл10 9 ФС10 7  Берілгегі: Шешуі: С=q/U C= /100B= = U=100B = q= Жауабы: Т/К С

26 слайд

#27 слайд

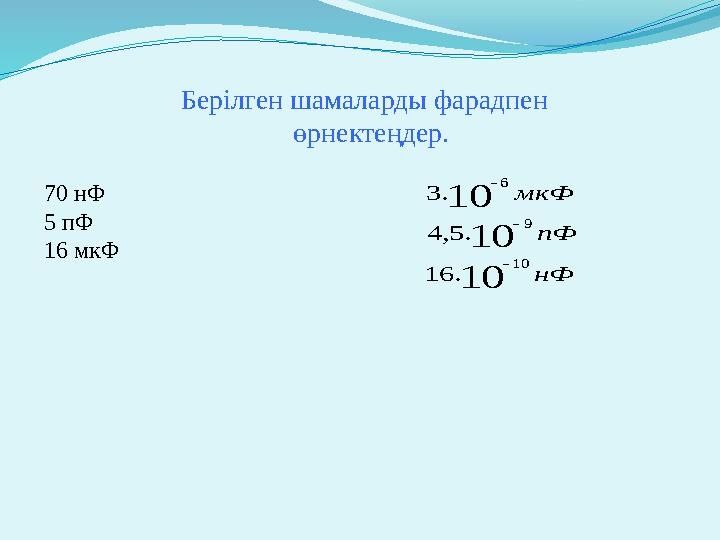

Берілген шамаларды фарадпен өрнектеңдер. 70 нФ 5 пФ 16 мкФ нФ пФ мкФ 10 10 10 10 9 6 .16 .5,4 .3   

27 слайд

#28 слайд

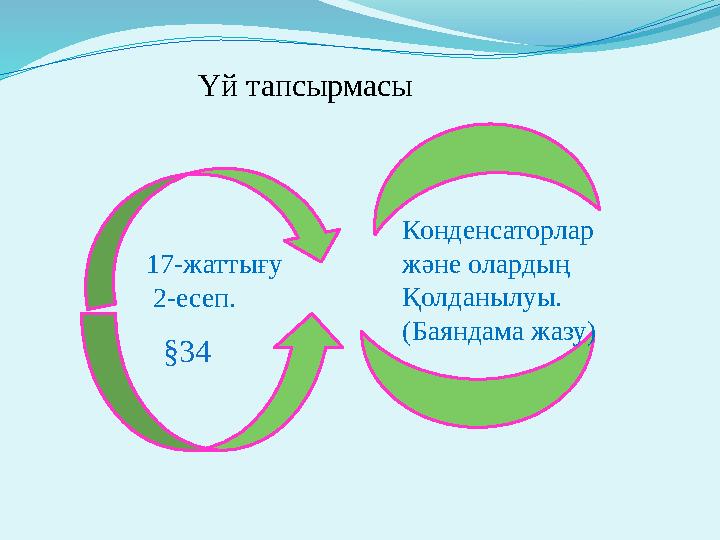

Үй тапсырмасы 17-жаттығу 2-есеп. Конденсаторлар және олардың Қолданылуы. (Баяндама жазу) §34

28 слайд

#29 слайд

29 слайд
