Гук заңы

#1 слайд
Физика Мырзалиев А.

1 слайд

#2 слайд

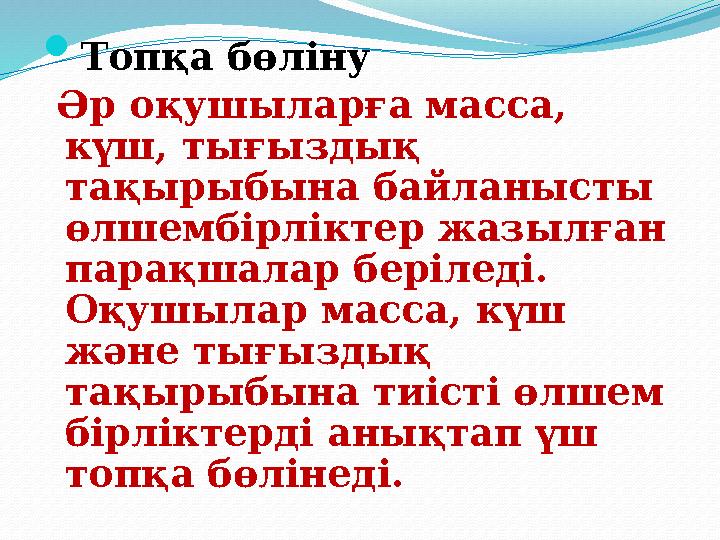

 Топқа бөліну Әр оқушыларға масса, күш, тығыздық тақырыбына байланысты өлшембірліктер жазылған парақшалар беріледі. Оқушылар масса, күш және тығыздық тақырыбына тиісті өлшем бірліктерді анықтап үш топқа бөлінеді.

2 слайд

#3 слайд

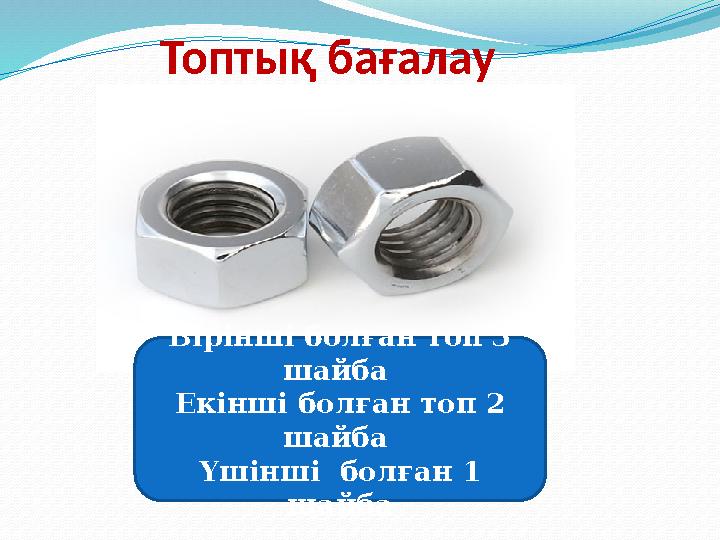

Топтық бағалау Бірінші болған топ 3 шайба Екінші болған топ 2 шайба Үшінші болған 1 шайба

3 слайд

#4 слайд

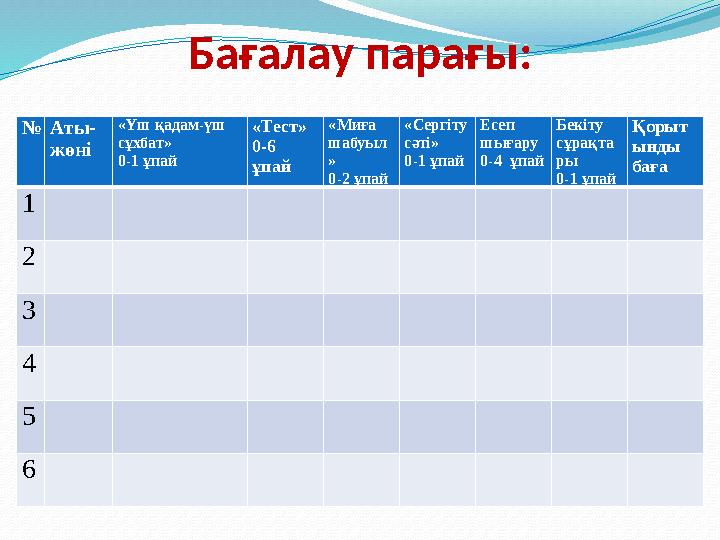

Бағалау парағы: №Аты- жөні «Үш қадам-үш сұхбат» 0-1 ұпай «Тест» 0-6 ұпай «Миға шабуыл » 0-2 ұпай «Сергіту сәті» 0-1 ұпай Есеп шығару 0-4 ұпай Бекіту сұрақта ры 0-1 ұпай Қорыт ынды баға 1 2 3 4 5 6

4 слайд

#5 слайд

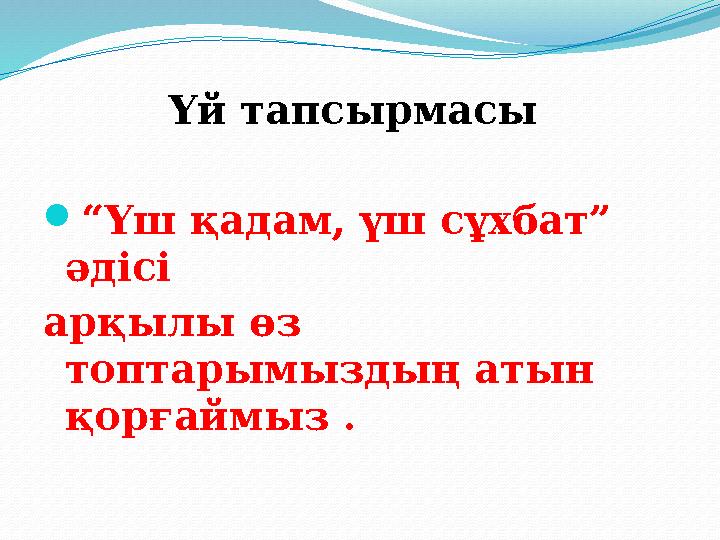

Үй тапсырмасы “Үш қадам, үш сұхбат” әдісі арқылы өз топтарымыздың атын қорғаймыз .

5 слайд

#6 слайд
Тест тапсырмасы Толық шешкен оқушы 6 ұпай алады.  Жол қандай әріппен белгіленеді? Ае)t Бе)v Де)s  Жылдамдықты қандай әріппен белгілейді? А)t ф)v Д)s  Уақыттың СИ жүйесіндегі өлшем бірлігі? Аб)кг ор)с да)м  Массаның СИ жүйесіндегі өлшем бірлігі? ма)кг ор)с дэ)м  Жылдамдықтың формуласы? А)t=v/s о)s=vt ц)v=s/t  Жол қандай шама? ия)скальяр иа)вектор ии)жоқ     Көлемді қандай әріппен белгілейді? ди)v до)t да)м  Тығыздықтың СИ жүйесіндегі өлшем бірлігі? ма)кг на)кг/м3 да)м3  Күш қандай әріппен белгіленеді? Ао)t Бе)v мо)F  Орынауыстыру скальяр шама. ме)ия мо)жоқ  Жол қандай әріппен белгіленеді? р)t п)v т)s  Уақыттың формуласы? р)t= s /v о)s=vt ц)v=s/t     Уақытты қандай әріппен белгіленеді? Г)t Б)v Д)s  Жол СИ жүйесіндегі өлшем бірлігі? му)кг оу)с ук)м  Масса қандай әріппен белгілейді? з)m Б)v Д)s  Көлемнің СИ жүйесіндегі өлшем бірлігі? м)кг н)кг/м3 а)м3  Жүрілген жолдың формуласы? А)t=v/s ң)s=vt ц)v=s/t  Күш векторлық шама. ы)ия і)жоқ

6 слайд

#7 слайд

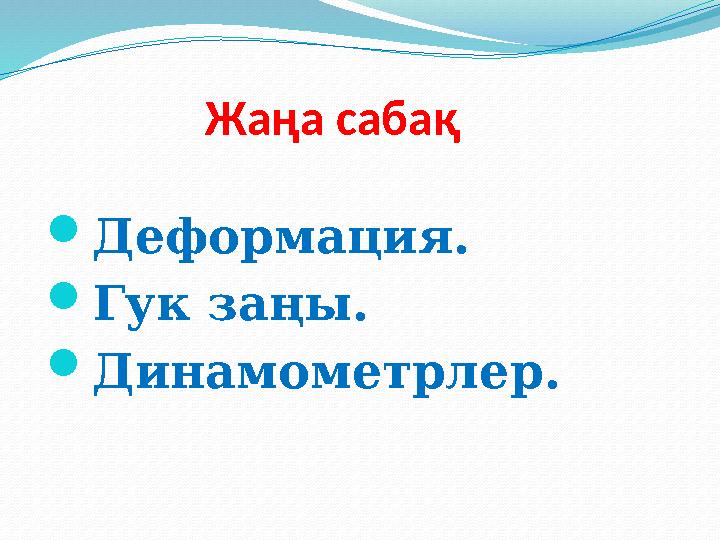

Жаңа сабақ Деформация. Гук заңы. Динамометрлер .

7 слайд

#8 слайд

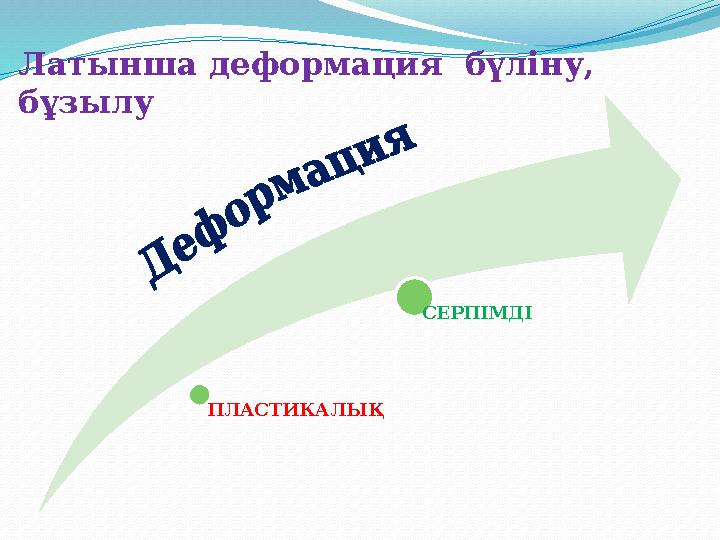

Латынша деформация бүліну, бұзылу ПЛАСТИКАЛЫҚ СЕРПІМДІ

8 слайд

#9 слайд

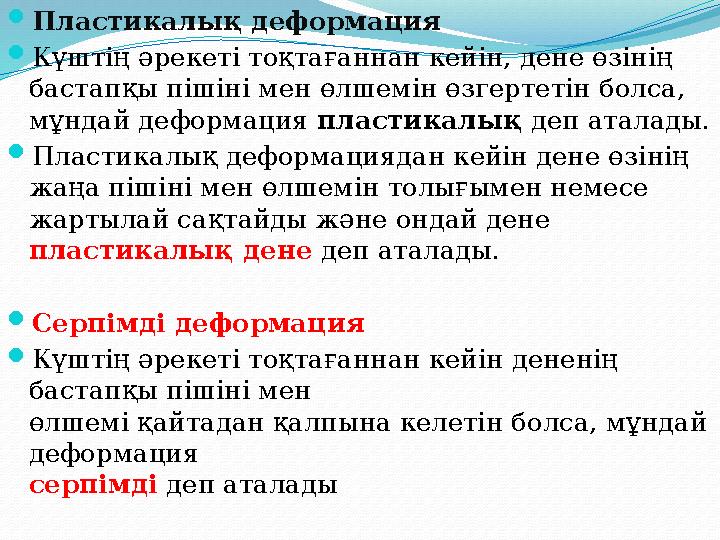

Пластикалық деформация Күштің әрекеті тоқтағаннан кейін, дене өзінің бастапқы пішіні мен өлшемін өзгертетін болса, мұндай деформация пластикалық деп аталады. Пластикалық деформациядан кейін дене өзінің жаңа пішіні мен өлшемін толығымен немесе жартылай сақтайды және ондай дене пластикалық дене деп аталады.   Серпімді деформация Күштің әрекеті тоқтағаннан кейін дененің бастапқы пішіні мен өлшемі қайтадан қалпына келетін болса, мұндай деформация серпімді деп аталады

9 слайд

#10 слайд

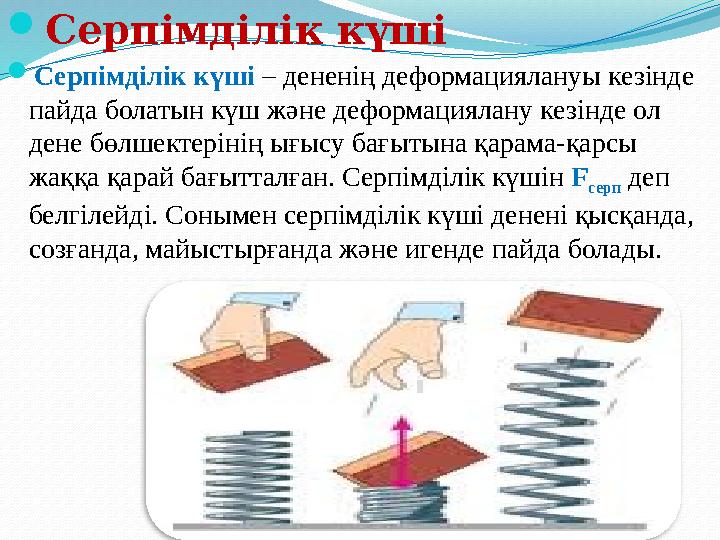

Серпімділік күші Серпімділік күші – дененің деформациялануы кезінде пайда болатын күш және деформациялану кезінде ол дене бөлшектерінің ығысу бағытына қарама-қарсы жаққа қарай бағытталған. Серпімділік күшін F серп деп белгілейді. Сонымен серпімділік күші денені қысқанда, созғанда, майыстырғанда және игенде пайда болады.

10 слайд

#11 слайд

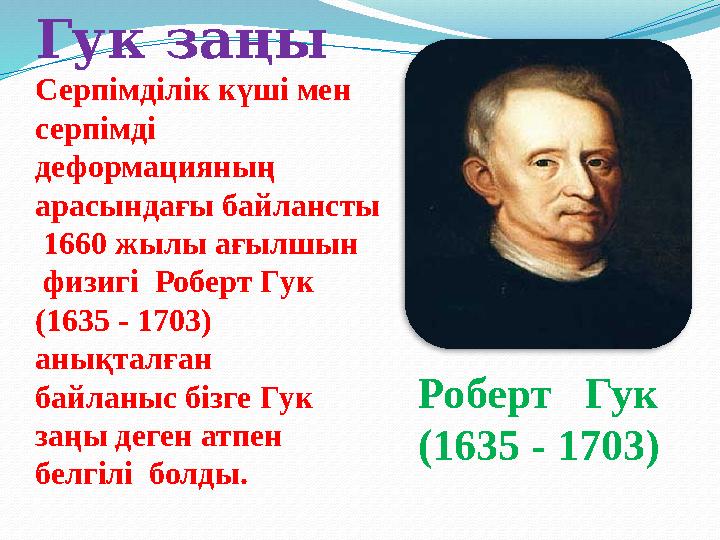

Роберт Гук (1635 - 1703) Гук заңы Серпімділік күші мен серпімді деформацияның арасындағы байлансты 1660 жылы ағылшын физигі Роберт Гук (1635 - 1703) анықталған байланыс бізге Гук заңы деген атпен белгілі болды.

11 слайд

#12 слайд

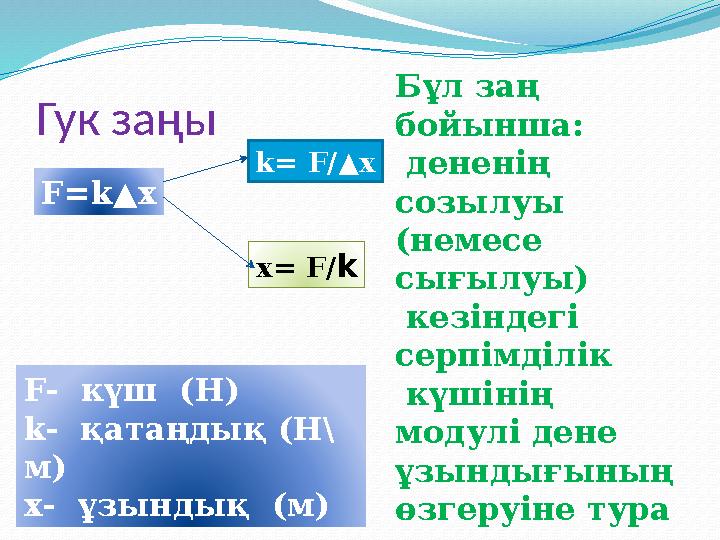

Гук заңы F=k▲x k= F/▲x x= F/k F- күш (Н) k- қатаңдық (Н\ м) x- ұзындық (м) Бұл заң бойынша: дененің созылуы (немесе сығылуы) кезіндегі серпімділік күшінің модулі дене ұзындығының өзгеруіне тура пропорционал:

12 слайд

#13 слайд

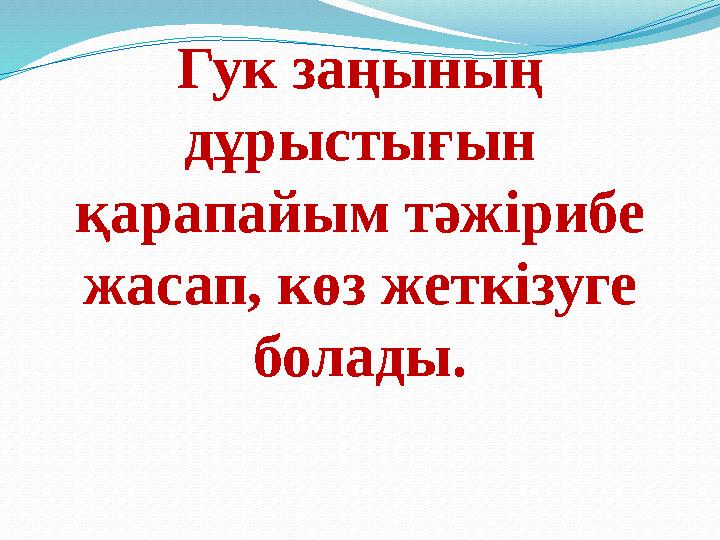

Гук заңының дұрыстығын қарапайым тәжірибе жасап, көз жеткізуге болады.

13 слайд

#14 слайд

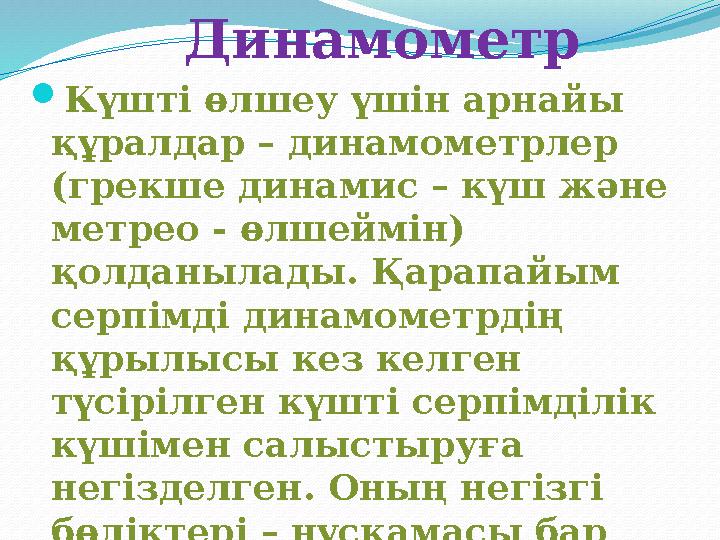

Динамометр Күшті өлшеу үшін арнайы құралдар – динамометрлер (грекше динамис – күш және метрео - өлшеймін) қолданылады. Қарапайым серпімді динамометрдің құрылысы кез келген түсірілген күшті серпімділік күшімен салыстыруға негізделген. Оның негізгі бөліктері – нұсқамасы бар серіппе және күш бірлігінде белгіленген шкала.

14 слайд

#15 слайд

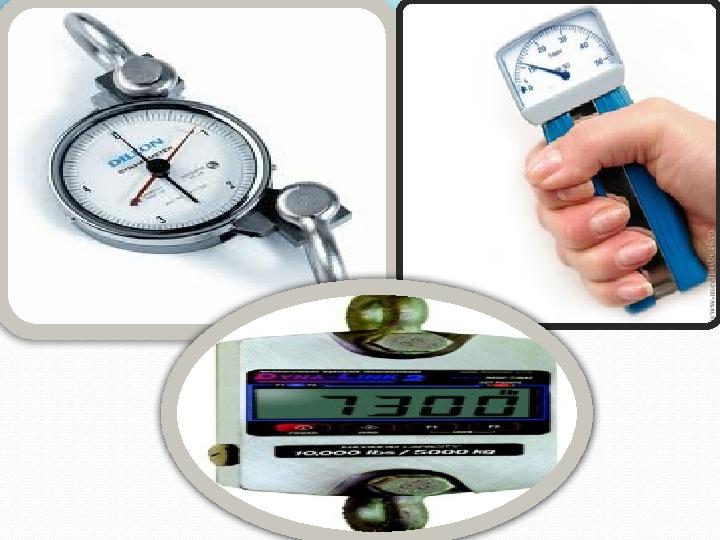

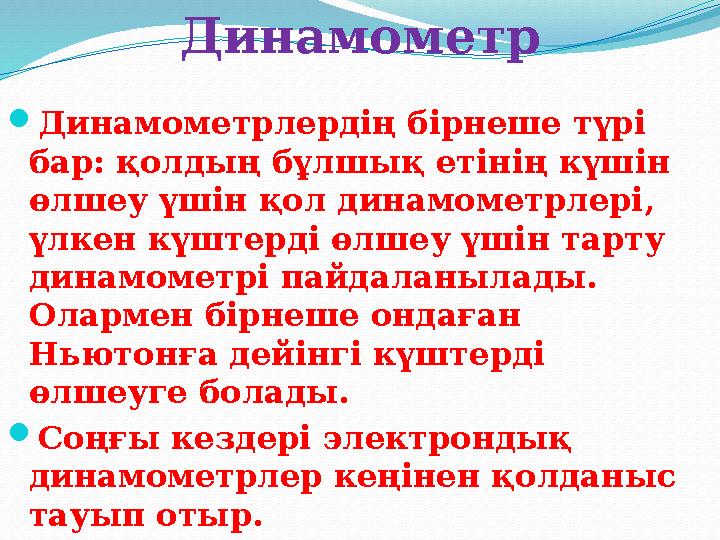

Динамометр Динамометрлердің бірнеше түрі бар: қолдың бұлшық етінің күшін өлшеу үшін қол динамометрлері, үлкен күштерді өлшеу үшін тарту динамометрі пайдаланылады. Олармен бірнеше ондаған Ньютонға дейінгі күштерді өлшеуге болады. Соңғы кездері электрондық динамометрлер кеңінен қолданыс тауып отыр.

15 слайд

#16 слайд

16 слайд

#17 слайд

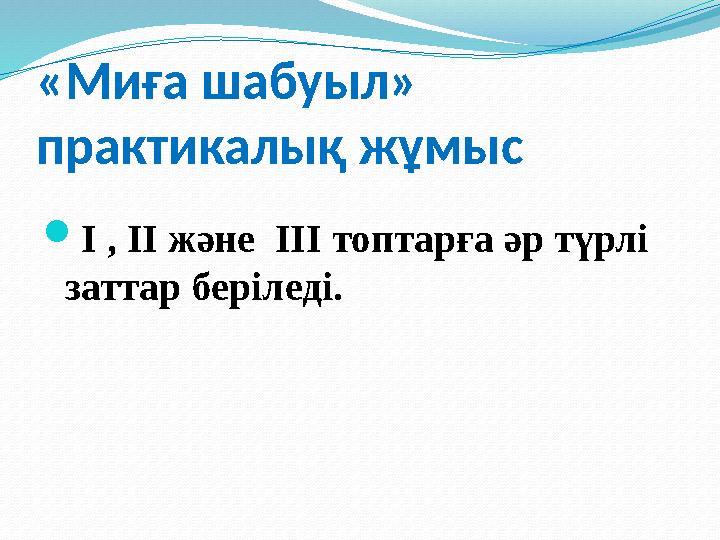

«Миға шабуыл» практикалық жұмыс І , ІІ және ІІІ топтарға әр түрлі заттар беріледі.

17 слайд

#18 слайд
Сергіту сәті

18 слайд

#19 слайд

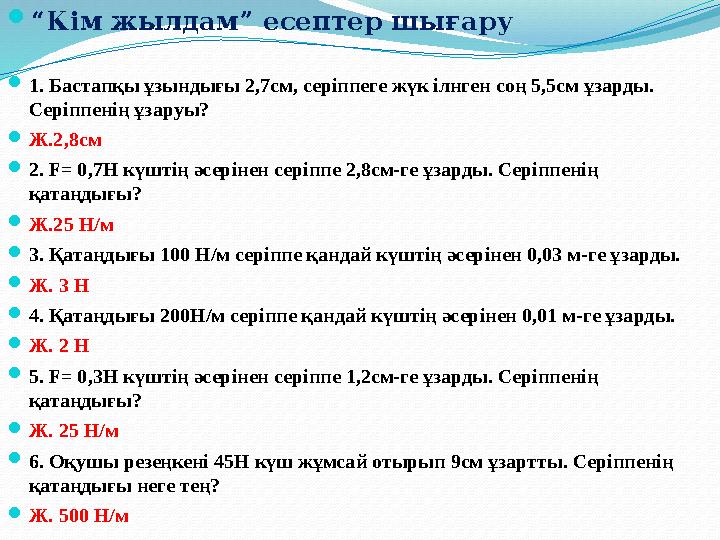

“Кім жылдам” есептер шығару 1. Бастапқы ұзындығы 2,7см, серіппеге жүк ілнген соң 5,5см ұзарды. Серіппенің ұзаруы? Ж.2,8см 2. F= 0,7Н күштің әсерінен серіппе 2,8см-ге ұзарды. Серіппенің қатаңдығы? Ж.25 Н/м 3. Қатаңдығы 100 Н/м серіппе қандай күштің әсерінен 0,03 м-ге ұзарды. Ж. 3 Н 4. Қатаңдығы 200Н/м серіппе қандай күштің әсерінен 0,01 м-ге ұзарды. Ж. 2 Н 5. F= 0,3Н күштің әсерінен серіппе 1,2см-ге ұзарды. Серіппенің қатаңдығы? Ж. 25 Н/м 6. Оқушы резеңкені 45Н күш жұмсай отырып 9см ұзартты. Серіппенің қатаңдығы неге тең? Ж. 500 Н/м

19 слайд

#20 слайд

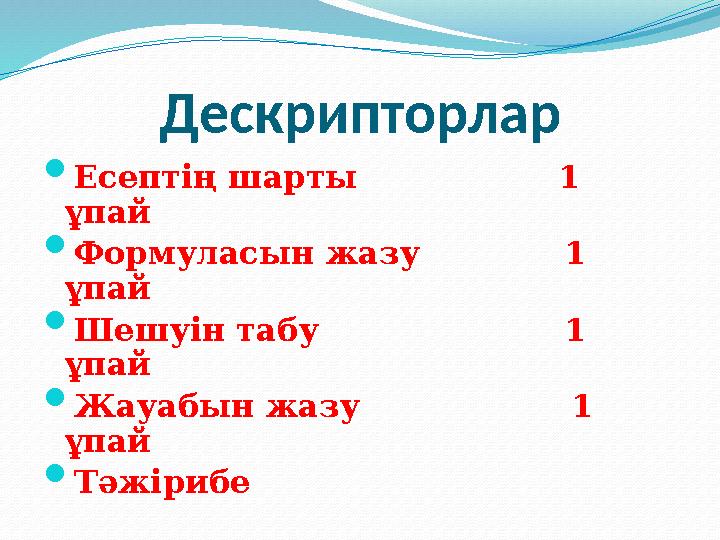

Дескрипторлар  Есептің шарты 1 ұпай  Формуласын жазу 1 ұпай  Шешуін табу 1 ұпай  Жауабын жазу 1 ұпай  Тәжірибе

20 слайд

#21 слайд

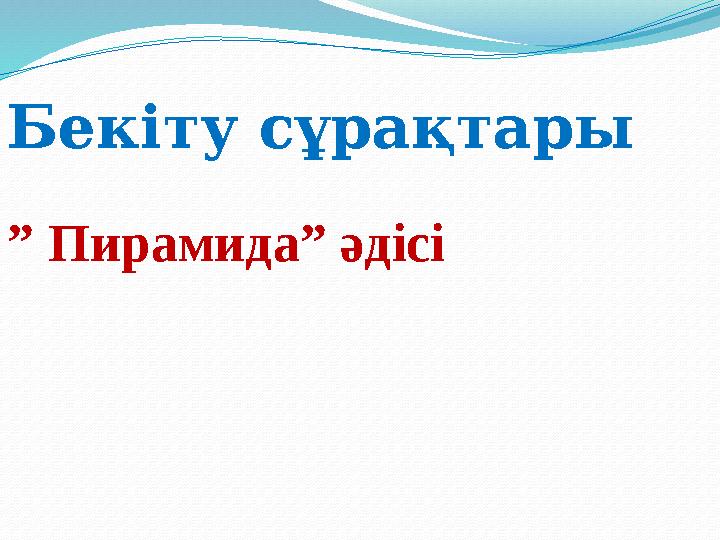

Бекіту сұрақтары   ” Пирамида” әдісі

21 слайд

#22 слайд

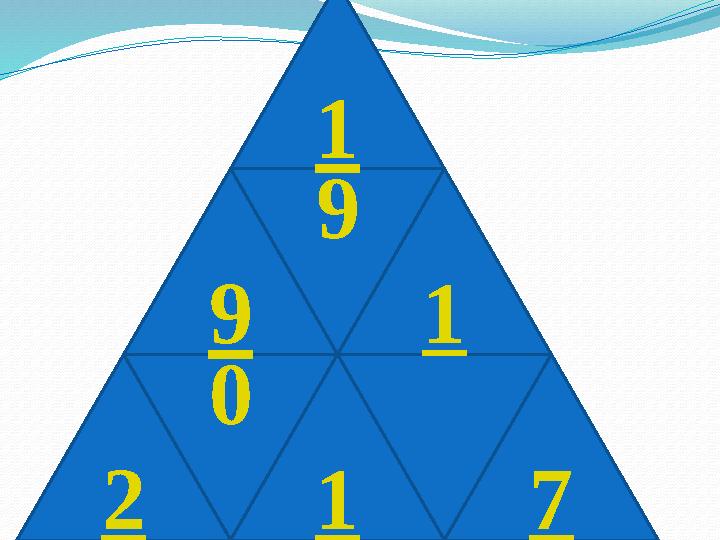

2 0 17 91 6 1

22 слайд

#23 слайд

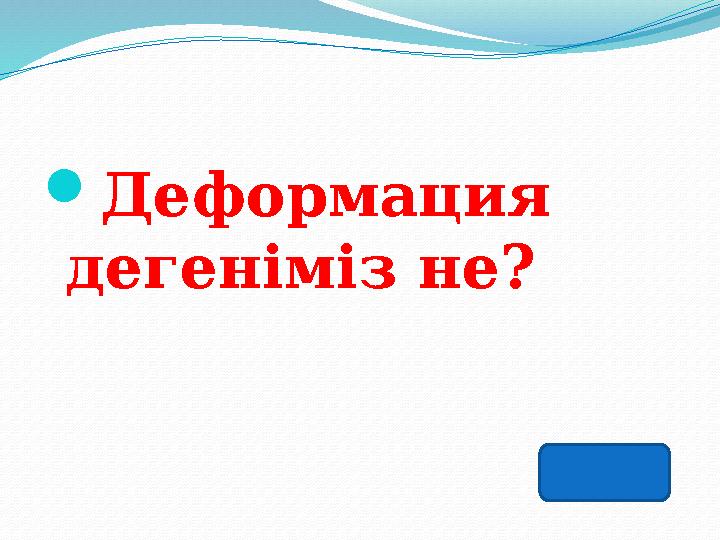

Деформация дегеніміз не?

23 слайд

#24 слайд

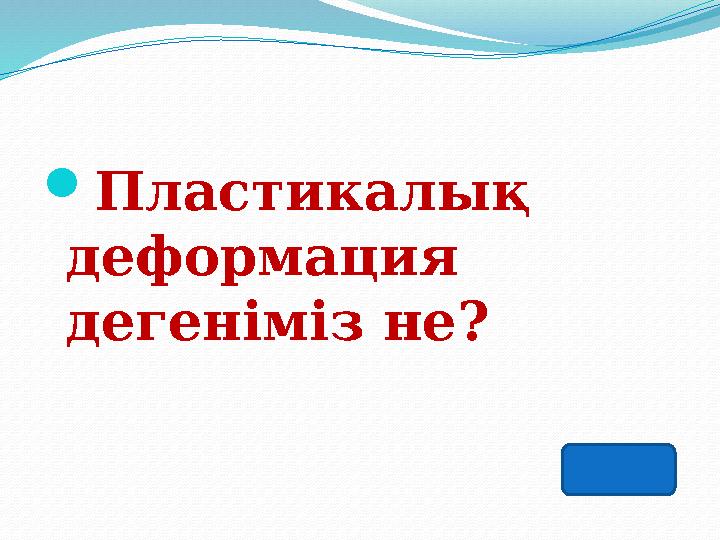

Пластикалық деформация дегеніміз не?

24 слайд

#25 слайд

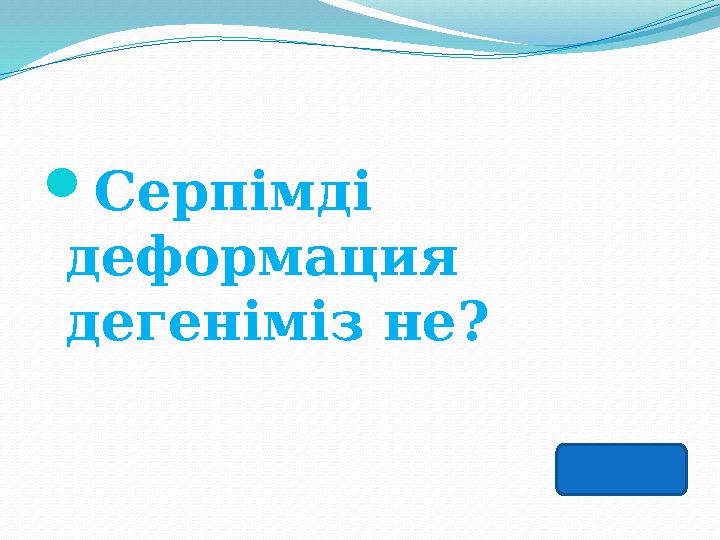

Серпімді деформация дегеніміз не?

25 слайд

#26 слайд

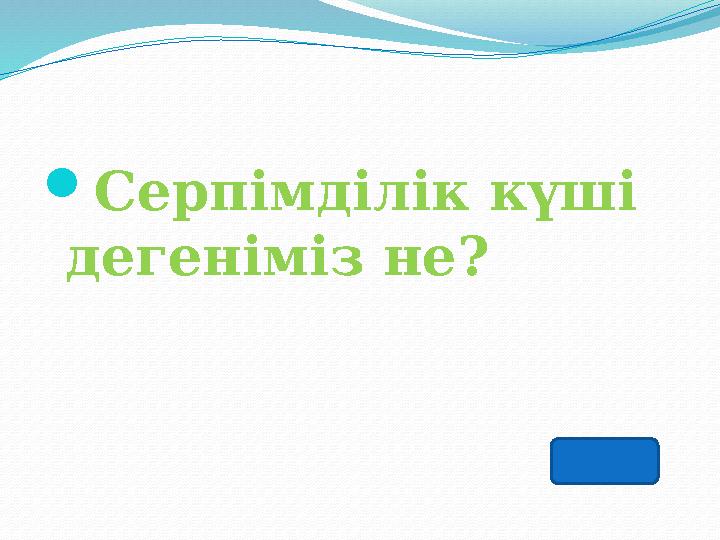

Серпімділік күші дегеніміз не?

26 слайд

#27 слайд

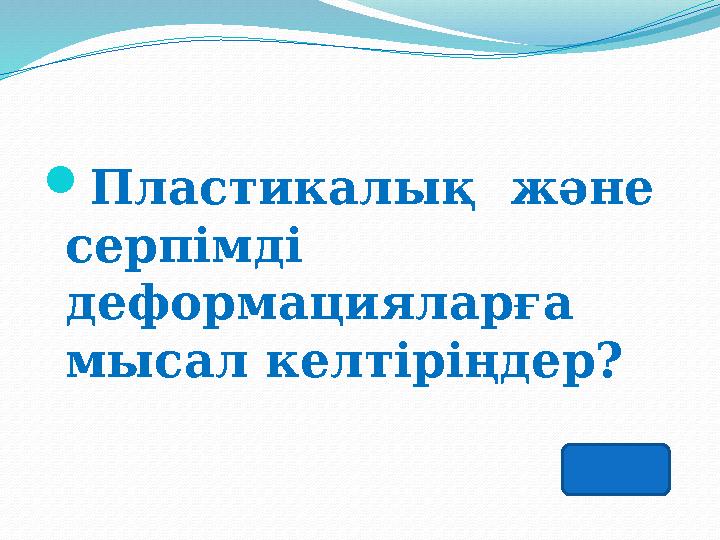

Пластикалық және серпімді деформацияларға мысал келтіріңдер?

27 слайд

#28 слайд

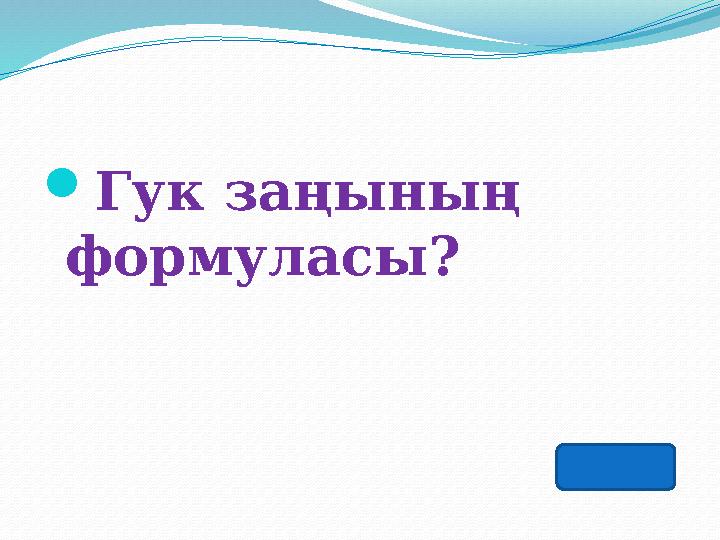

Гук заңының формуласы?

28 слайд

#29 слайд

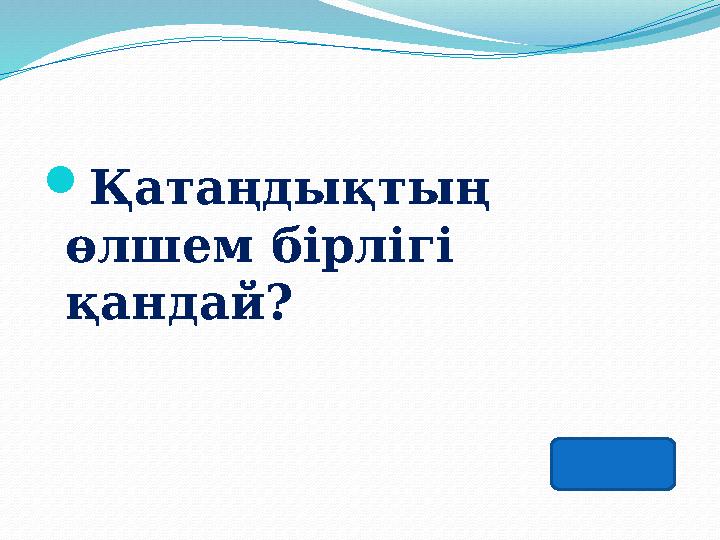

Қатаңдықтың өлшем бірлігі қандай?

29 слайд

#30 слайд

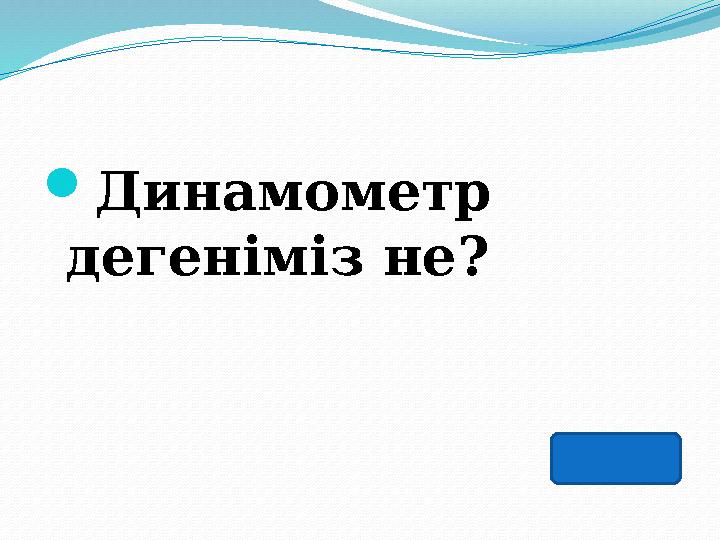

Динамометр дегеніміз не?

30 слайд

#31 слайд

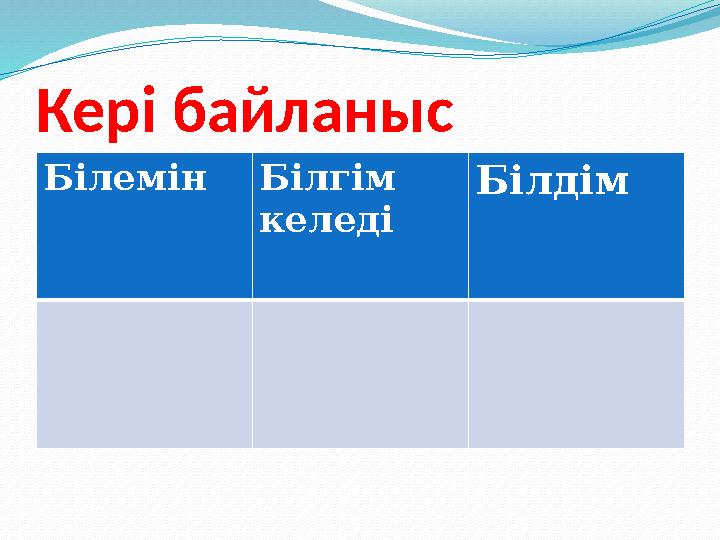

Кері байланыс Білемін Білгім келеді Білдім

31 слайд

#32 слайд

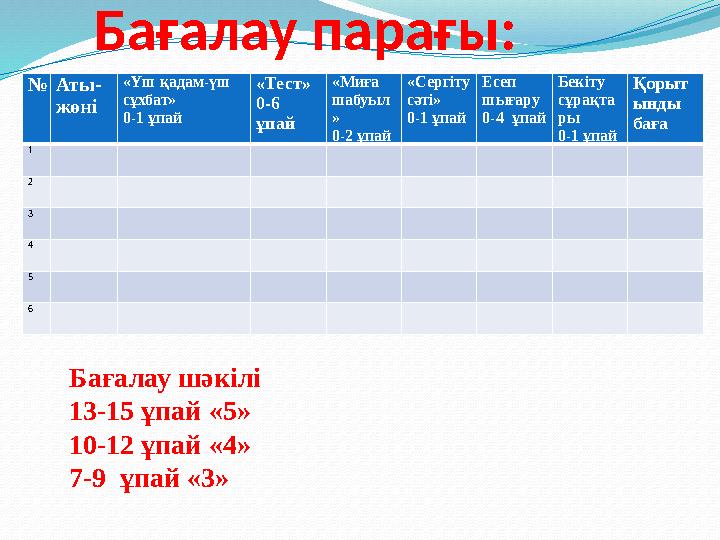

Бағалау парағы: №Аты- жөні «Үш қадам-үш сұхбат» 0-1 ұпай «Тест» 0-6 ұпай «Миға шабуыл » 0-2 ұпай «Сергіту сәті» 0-1 ұпай Есеп шығару 0-4 ұпай Бекіту сұрақта ры 0-1 ұпай Қорыт ынды баға 1 2 3 4 5 6 Бағалау шәкілі 13-15 ұпай «5» 10-12 ұпай «4» 7-9 ұпай «3»

32 слайд

#33 слайд

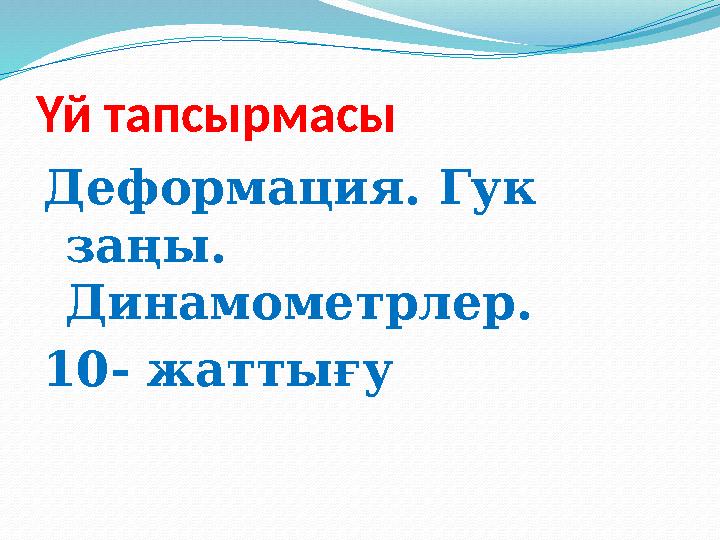

Үй тапсырмасы Деформация. Гук заңы. Динамометрлер . 10- жаттығу

33 слайд
