#1 слайд
7 класс Физика пәні мұғалімі: Утаршаева А.К.

1 слайд

#2 слайд

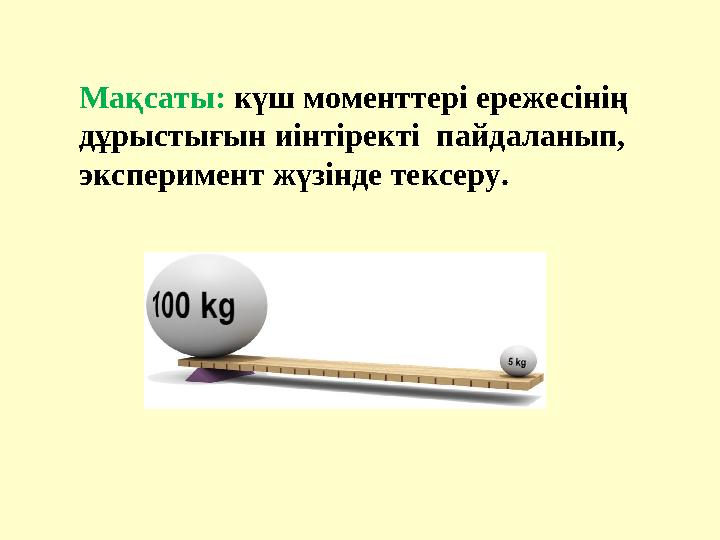

Мақсаты: күш моменттері ережесінің дұрыстығын иінтіректі пайдаланып, эксперимент жүзінде тексеру.

2 слайд

#3 слайд

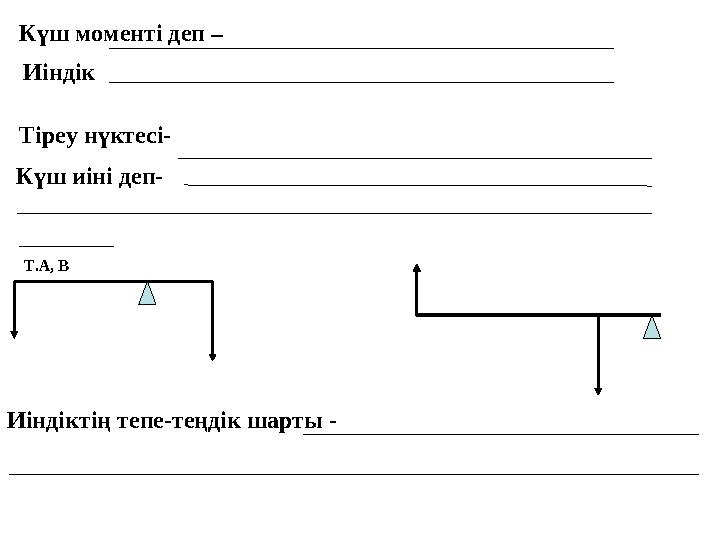

Күш моменті деп – бұл қозғалмайтын тіреудің немесе біліктің төңірегінде айнала қозғала алатын кез келген дене иіндік деп аталады. Тіреу нүктесі- иіннің қозғалмайтын жалғыз нүктесі. Күш иіні деп- тіреу нүктесімен түзу арасындағы арақашықтықтағы иінге ірекет ететін күш күш иіні деп аталады. Т.А, В Иіндіктің тепе-теңдік шарты - Иіндік

3 слайд

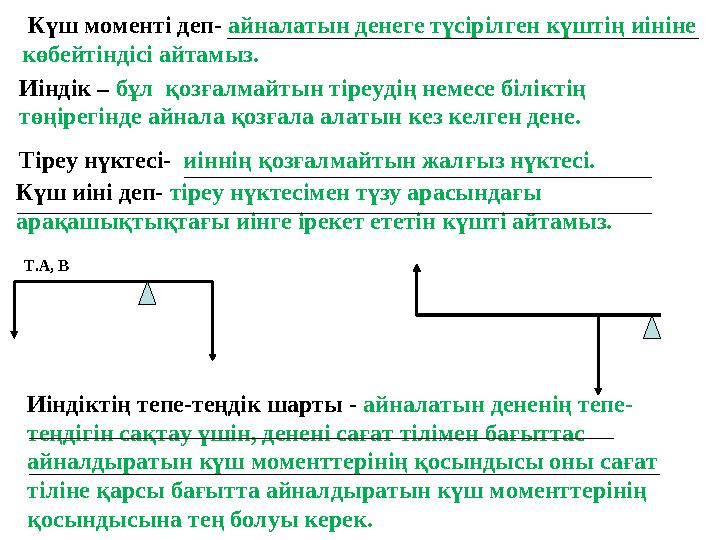

#4 слайд
Иіндік – бұл қозғалмайтын тіреудің немесе біліктің төңірегінде айнала қозғала алатын кез келген дене. Тіреу нүктесі- иіннің қозғалмайтын жалғыз нүктесі. Күш иіні деп- тіреу нүктесімен түзу арасындағы арақашықтықтағы иінге ірекет ететін күшті айтамыз. Т.А, В Иіндіктің тепе-теңдік шарты - айналатын дененің тепе- теңдігін сақтау үшін, денені сағат тілімен бағыттас айналдыратын күш моменттерінің қосындысы оны сағат тіліне қарсы бағытта айналдыратын күш моменттерінің қосындысына тең болуы керек. Күш моменті деп- айналатын денеге түсірілген күштің иініне көбейтіндісі айтамыз.

4 слайд

#5 слайд

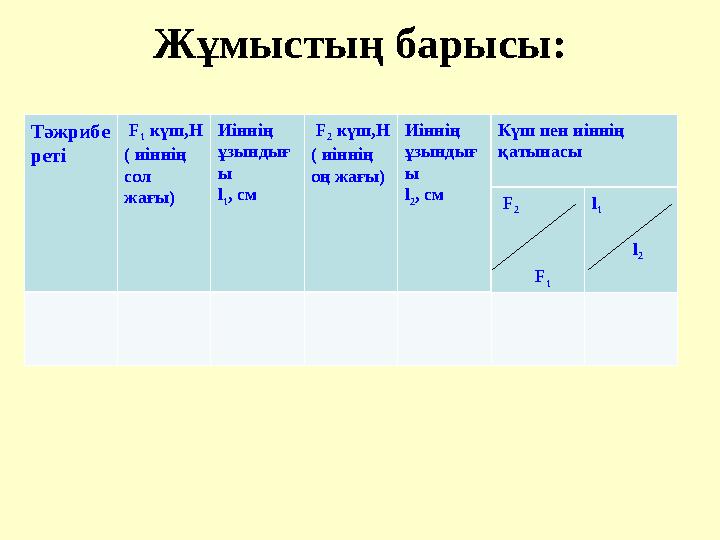

Жұмыстың барысы: Тәжрибе реті F 1 күш,Н ( иіннің сол жағы) Иіннің ұзындығ ы l 1 , см F 2 күш,Н ( иіннің оң жағы) Иіннің ұзындығ ы l 2 , см Күш пен иіннің қатынасы F 2 F 1 l 1 l 2

5 слайд

#6 слайд

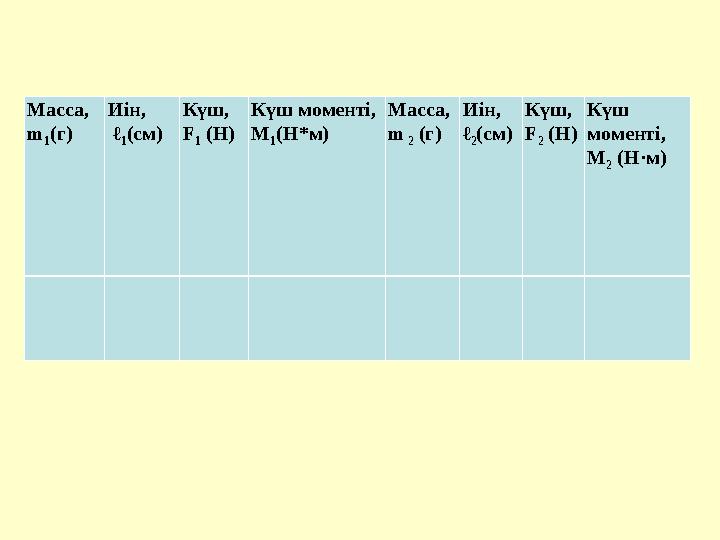

Масса, m 1 (г) Иін, ℓ 1 (см) Күш, F 1 (Н) Күш моменті, М 1 (Н*м) Масса, m 2 (г) Иін, ℓ 2 (см) Күш, F 2 (Н) Күш моменті, М 2 (Н·м)

6 слайд

#7 слайд

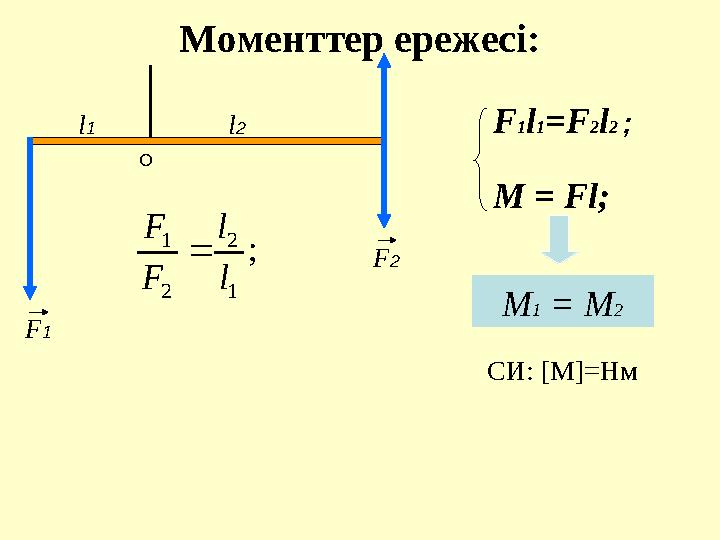

Моменттер ережесі: F1l1=F2l2 ;    М1 = М2    M = Fl; F1 F2 O l1 l2 СИ: [M]=Нм ; 1 2 2 1 l l F F 

7 слайд

#8 слайд
4 6 75 1 3 2 Өзіңді-өзіңді тексер: Мозаика «Күш моменті. Иіндіктің теп-теңдік шарттары».

8 слайд

#9 слайд

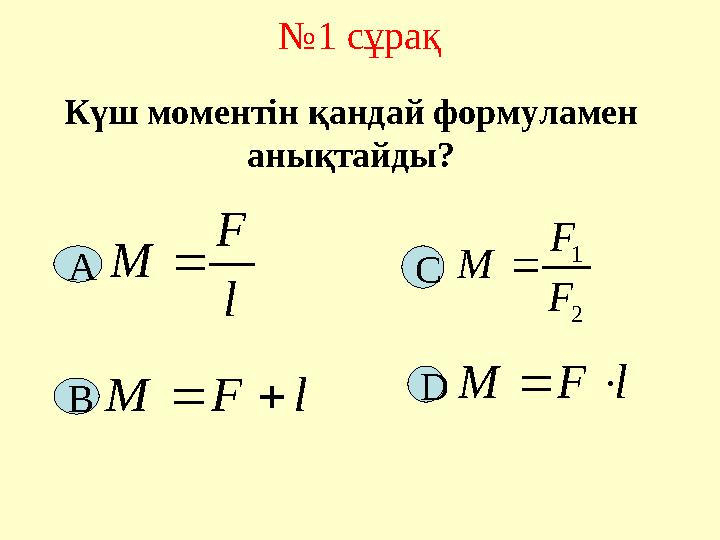

№1 сұрақ l F M 2 1 F F M Күш моментін қандай формуламен анықтайды? lFM  lFM  А D С В

9 слайд

#10 слайд

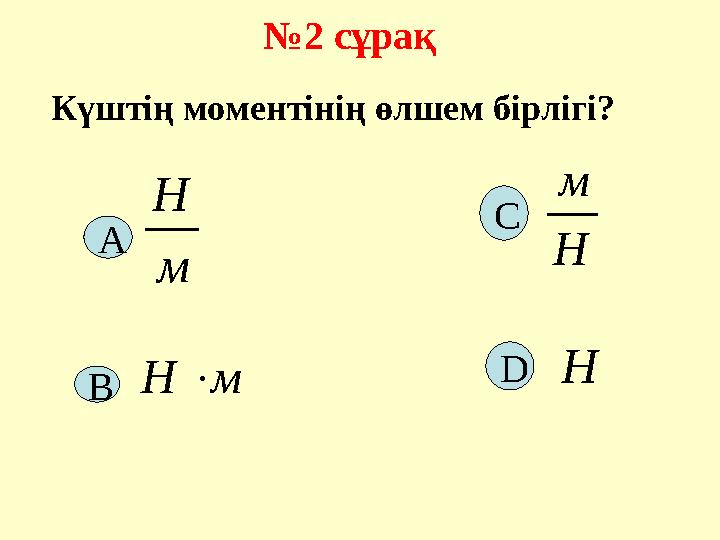

№2 сұрақ м Н Н м мН Күштің моментінің өлшем бірлігі? Н А D С В

10 слайд

#11 слайд

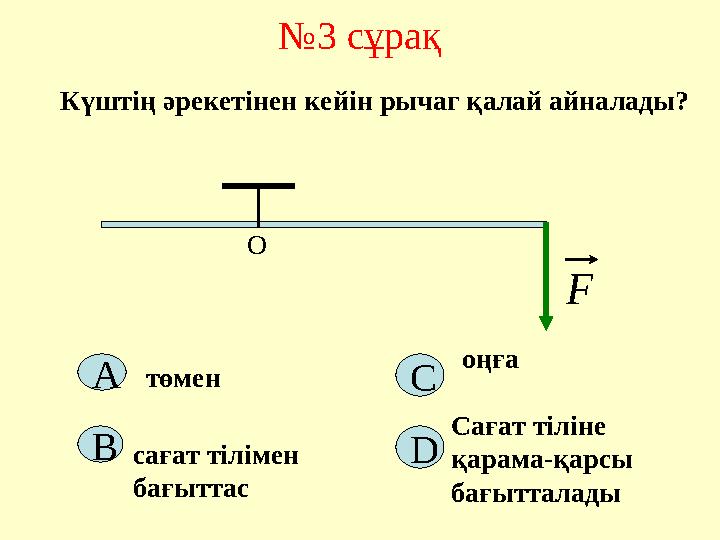

№3 сұрақ F О Күштің әрекетінен кейін рычаг қалай айналады? А D Cтөмен сағат тілімен бағыттас Сағат тіліне қарама-қарсы бағытталады оңға В

11 слайд

#12 слайд

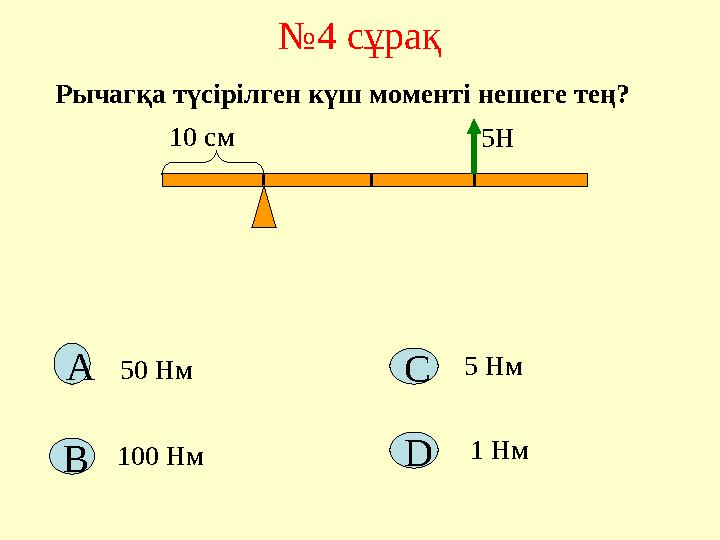

№4 сұрақ Рычагқа түсірілген күш моменті нешеге тең? 10 см А D C 5Н 50 Нм 100 Нм 5 Нм 1 Нм В

12 слайд

#13 слайд

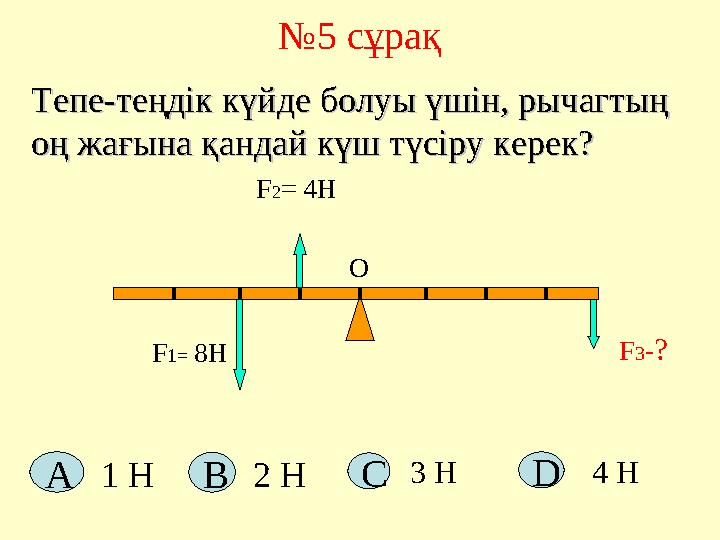

№5 сұрақ F1= 8H F3-? О Тепе-теңдік күйде болуы үшін, рычагтың Тепе-теңдік күйде болуы үшін, рычагтың оң жағына қандай күш түсіру керек?оң жағына қандай күш түсіру керек? F2= 4H A C D 1 Н 2 Н 3 Н 4 НВ

13 слайд

#14 слайд

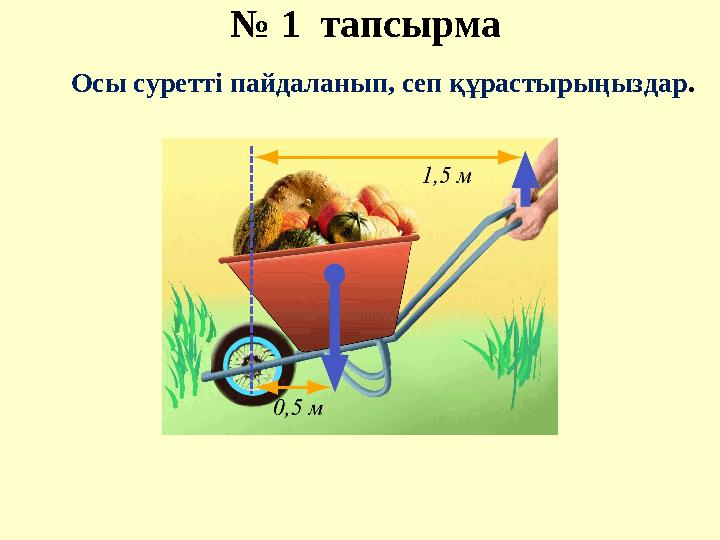

№ 1 тапсырма Осы суретті пайдаланып, сеп құрастырыңыздар.

14 слайд

#15 слайд

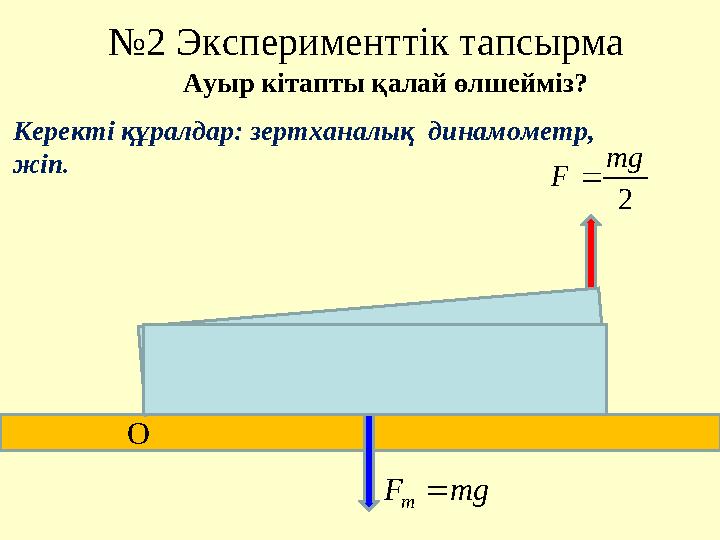

№2 Эксперименттік тапсырма О С 2 mg F Ауыр кітапты қалай өлшейміз? Керекті құралдар: зертханалық динамометр, жіп. mgF т

15 слайд

#16 слайд

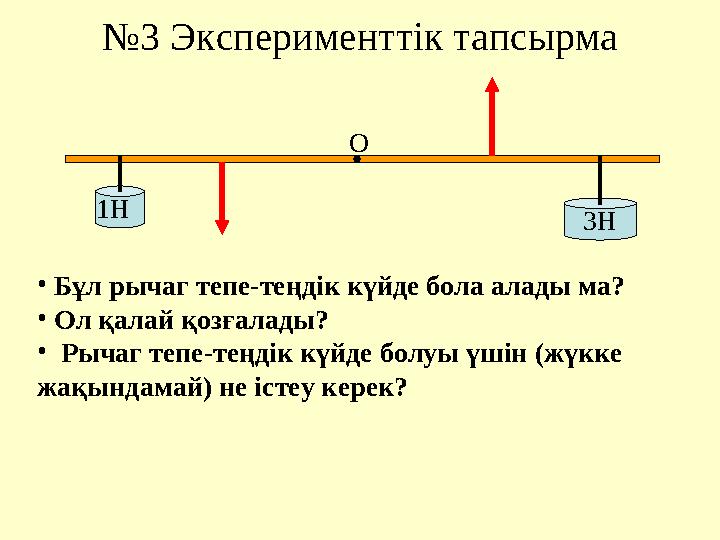

№3 Эксперименттік тапсырма 1Н 3Н О • Бұл рычаг тепе-теңдік күйде бола алады ма? • Ол қалай қозғалады? • Рычаг тепе-теңдік күйде болуы үшін (жүкке жақындамай) не істеу керек?

16 слайд

#17 слайд

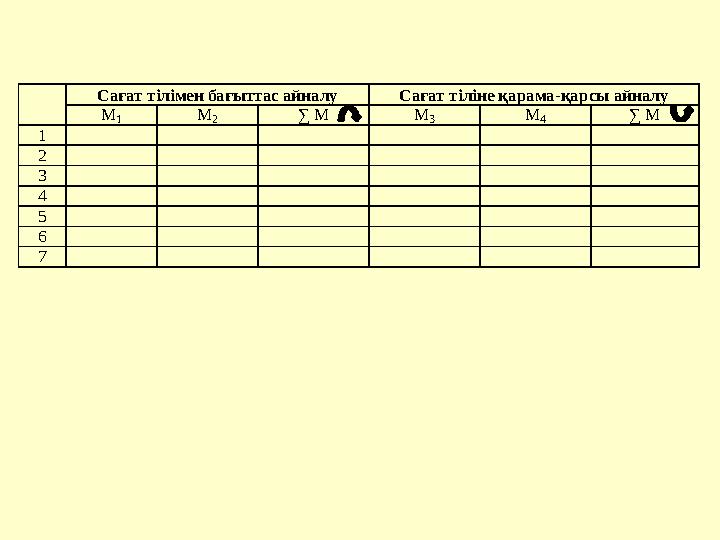

Сағат тілімен бағыттас айналу Сағат тіліне қарама-қарсы айналу М1 М2 ∑ М М3 М4 ∑ М 1 2 3 4 5 6 7

17 слайд

#18 слайд

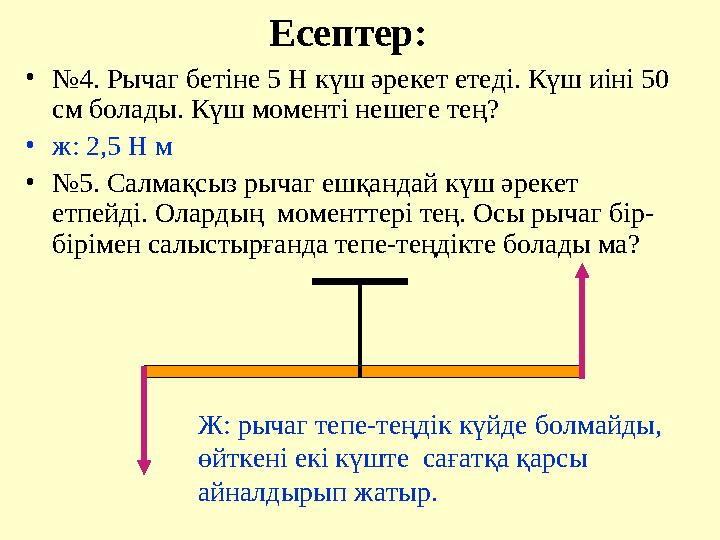

Есептер: •№4. Рычаг бетіне 5 Н күш әрекет етеді. Күш иіні 50 см болады. Күш моменті нешеге тең? •ж: 2,5 Н м •№5. Салмақсыз рычаг ешқандай күш әрекет етпейді. Олардың моменттері тең. Осы рычаг бір- бірімен салыстырғанда тепе-теңдікте болады ма? Ж: рычаг тепе-теңдік күйде болмайды, өйткені екі күште сағатқа қарсы айналдырып жатыр.

18 слайд

#19 слайд

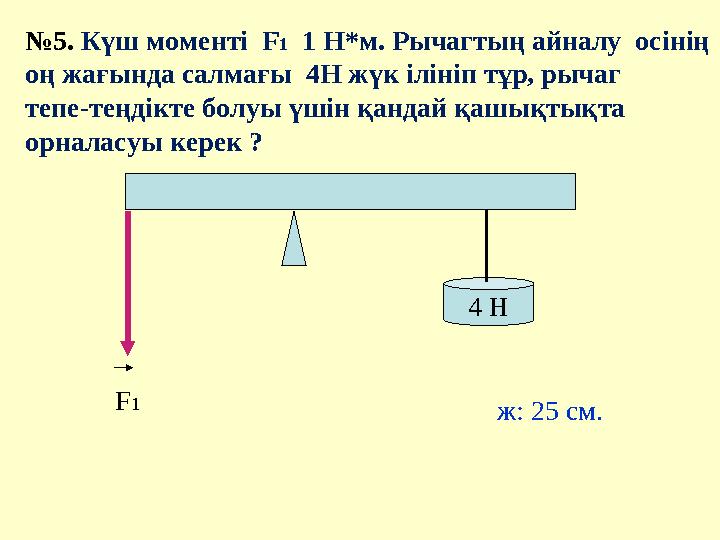

№5. Күш моменті F1 1 Н*м. Рычагтың айналу осінің оң жағында салмағы 4Н жүк ілініп тұр, рычаг тепе-теңдікте болуы үшін қандай қашықтықта орналасуы керек ? 4 H F1 ж: 25 см.

19 слайд

#20 слайд

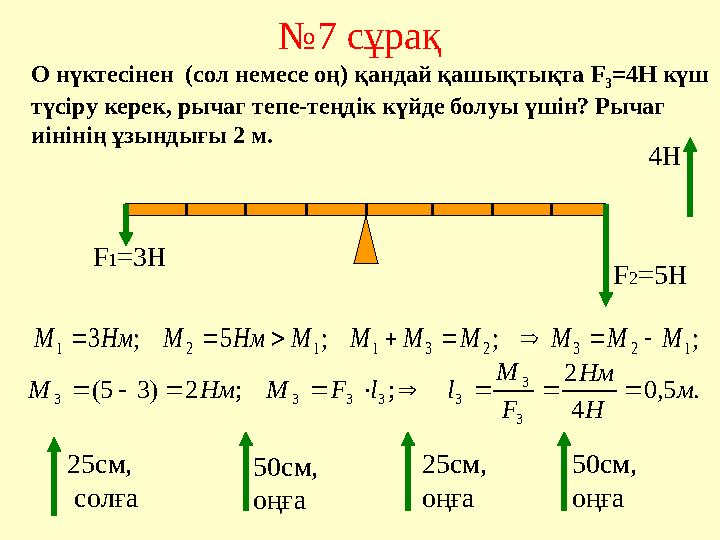

№7 сұрақ ;;;5;3 123231121 MMMMMMMНмМНмМ  О нүктесінен (сол немесе оң) қандай қашықтықта F 3 =4H күш түсіру керек, рычаг тепе-теңдік күйде болуы үшін? Рычаг иінінің ұзындығы 2 м. F1=3H F2=5H .5,0 4 2 ;;2)35( 3 3 33333 м Н Нм F M llFМНмM  25см, солға 50см, оңға 25см, оңға 50см, оңға 4Н

20 слайд

#21 слайд

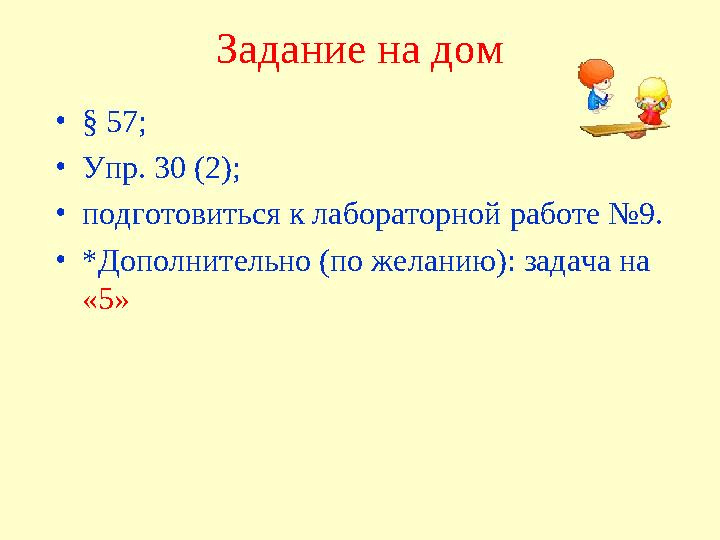

Задание на дом •§ 57; •Упр. 30 (2); •подготовиться к лабораторной работе №9. •*Дополнительно (по желанию): задача на «5»

21 слайд

#22 слайд

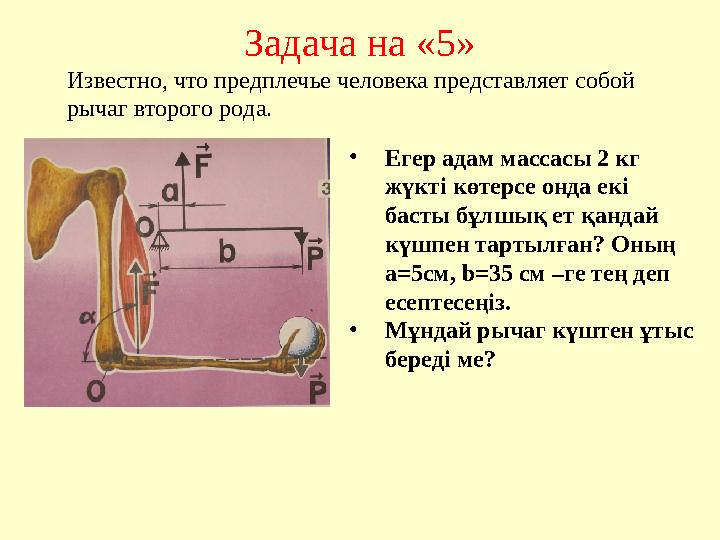

Задача на «5» •Егер адам массасы 2 кг жүкті көтерсе онда екі басты бұлшық ет қандай күшпен тартылған? Оның а=5см, b=35 см –ге тең деп есептесеңіз. •Мұндай рычаг күштен ұтыс береді ме? Известно, что предплечье человека представляет собой рычаг второго рода.

22 слайд

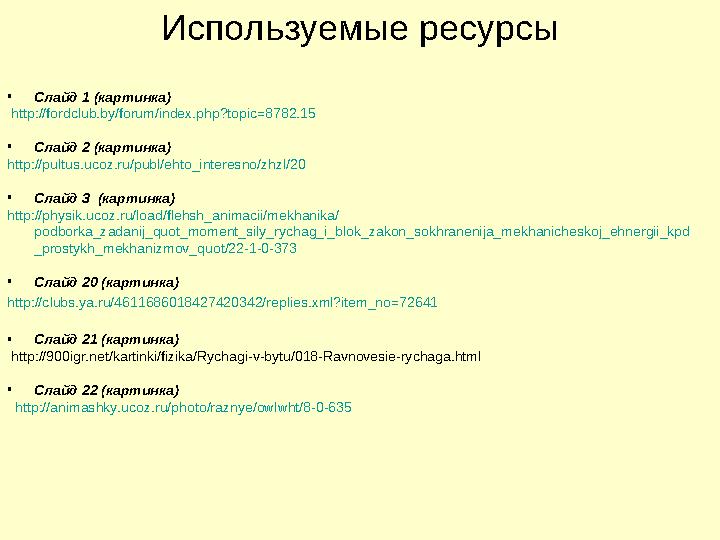

#23 слайд
