Жазық және сфералық айналар
18 Ақпан 2025
77
1 слайд
1

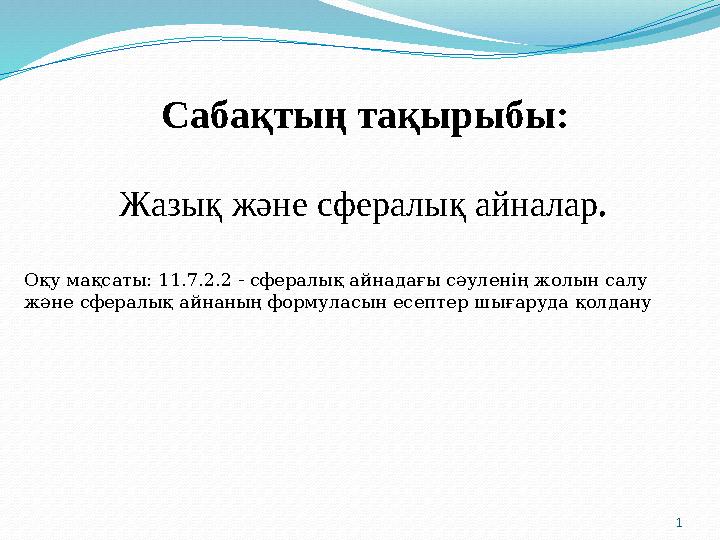

Жазық және сфералық айналар.
Сабақтың тақырыбы:
Оқу мақсаты: 11.7.2.2 - сфералық айнадағы сәуленің жолын салу
және сфералық айнаның формуласын есептер шығаруда қолдану
1 слайд
1 Жазық және сфералық айналар. Сабақтың тақырыбы: Оқу мақсаты: 11.7.2.2 - сфералық айнадағы сәуленің жолын салу және сфералық айнаның формуласын есептер шығаруда қолдану
2 слайд
2

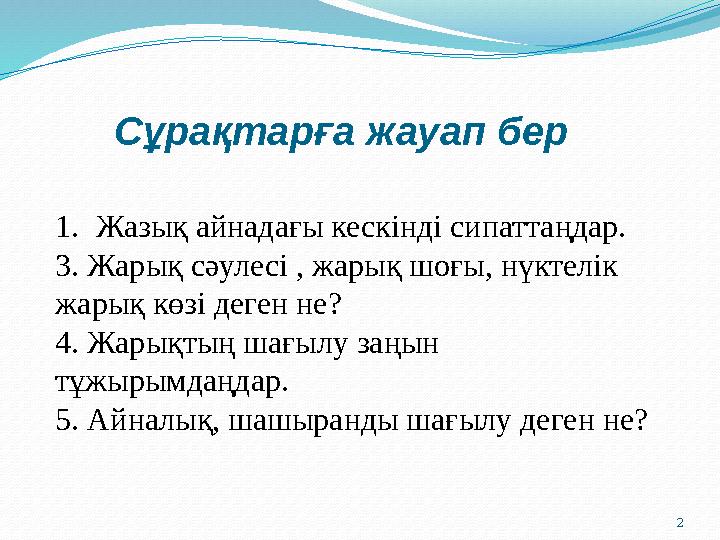

Сұрақтарға жауап бер
1.Жазық айнадағы кескінді сипаттаңдар.
3. Жарық сәулесі , жарық шоғы, нүктелік
жарық көзі деген не?
4. Жарықтың шағылу заңын
тұжырымдаңдар.
5. Айналық, шашыранды шағылу деген не?
2 слайд
2 Сұрақтарға жауап бер 1.Жазық айнадағы кескінді сипаттаңдар. 3. Жарық сәулесі , жарық шоғы, нүктелік жарық көзі деген не? 4. Жарықтың шағылу заңын тұжырымдаңдар. 5. Айналық, шашыранды шағылу деген не?
3 слайд
3
Сфералық айналар
3 слайд
3 Сфералық айналар
4 слайд
4

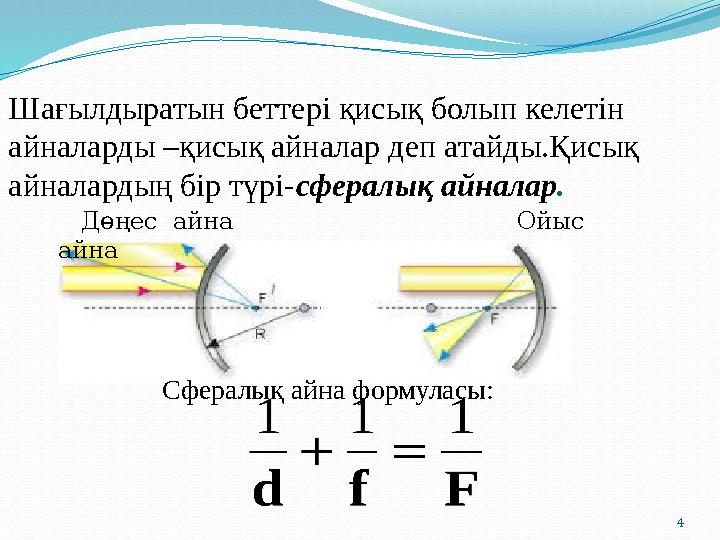

Шағылдыратын беттері қисық болып келетін
айналарды –қисық айналар деп атайды.Қисық
айналардың бір түрі-сфералық айналар.
Дөңес айна Ойыс
айна
Сфералық айна формуласы:
4 слайд
4 Шағылдыратын беттері қисық болып келетін айналарды –қисық айналар деп атайды.Қисық айналардың бір түрі-сфералық айналар. Дөңес айна Ойыс айна Сфералық айна формуласы:
5 слайд
5

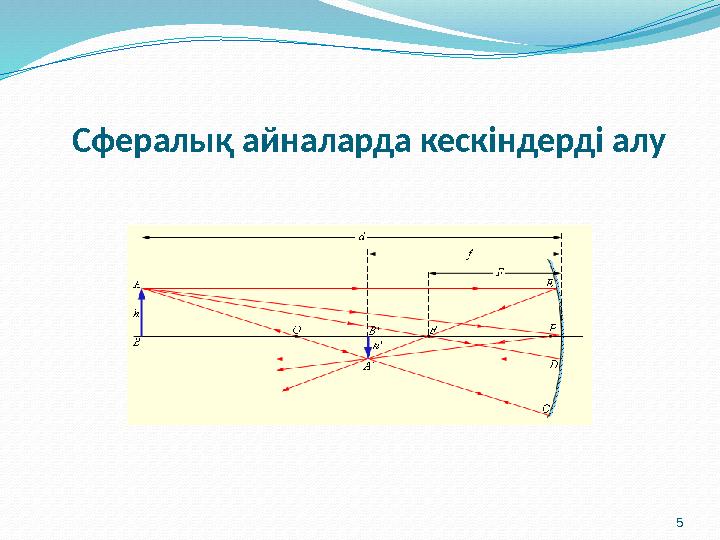

Сфералық айналарда кескіндерді алу
5 слайд
5 Сфералық айналарда кескіндерді алу
6 слайд
6

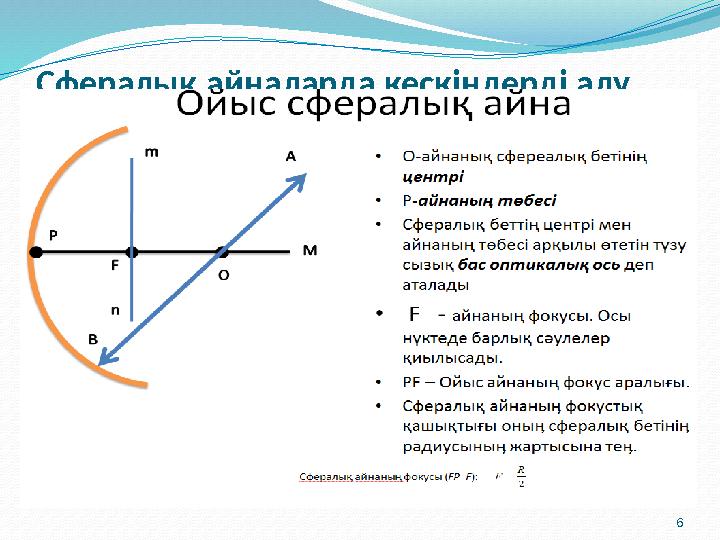

Сфералық айналарда кескіндерді алу
6 слайд
6 Сфералық айналарда кескіндерді алу
7 слайд
7

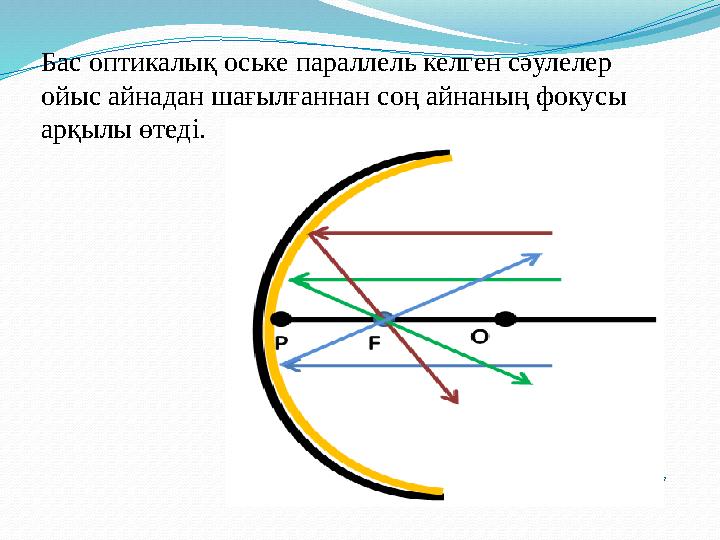

Бас оптикалық оське параллель келген сәулелер
ойыс айнадан шағылғаннан соң айнаның фокусы
арқылы өтеді.
7 слайд
7 Бас оптикалық оське параллель келген сәулелер ойыс айнадан шағылғаннан соң айнаның фокусы арқылы өтеді.
8 слайд
8

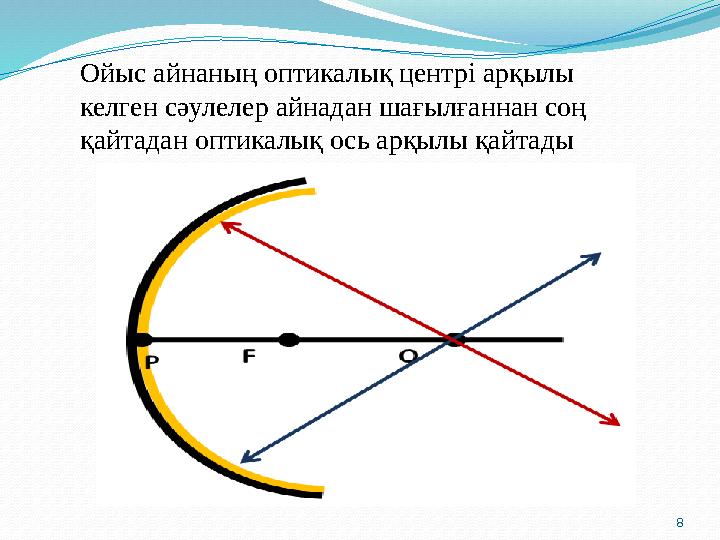

Ойыс айнаның оптикалық центрі арқылы
келген сәулелер айнадан шағылғаннан соң
қайтадан оптикалық ось арқылы қайтады
8 слайд
8 Ойыс айнаның оптикалық центрі арқылы келген сәулелер айнадан шағылғаннан соң қайтадан оптикалық ось арқылы қайтады
9 слайд
9
Оның түйіндерінде оң және теріс
иондар орналасқан
Оның түйіндерінде бейтарап атомдар
орналасқан
Оның түйіндерінде молекулалар
орналасқан
Оның түйіндерінде оң иондар
орналасқан

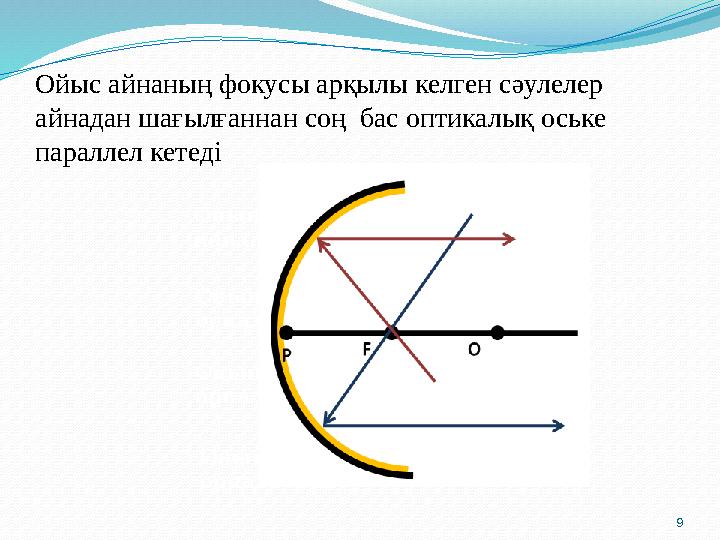

Ойыс айнаның фокусы арқылы келген сәулелер
айнадан шағылғаннан соң бас оптикалық оське
параллел кетеді
9 слайд
9 Оның түйіндерінде оң және теріс иондар орналасқан Оның түйіндерінде бейтарап атомдар орналасқан Оның түйіндерінде молекулалар орналасқан Оның түйіндерінде оң иондар орналасқан Ойыс айнаның фокусы арқылы келген сәулелер айнадан шағылғаннан соң бас оптикалық оське параллел кетеді
10 слайд
10
Оның түйіндерінде оң және теріс
иондар орналасқан
Оның түйіндерінде бейтарап атомдар
орналасқан
Оның түйіндерінде молекулалар
орналасқан
Оның түйіндерінде оң иондар
орналасқан

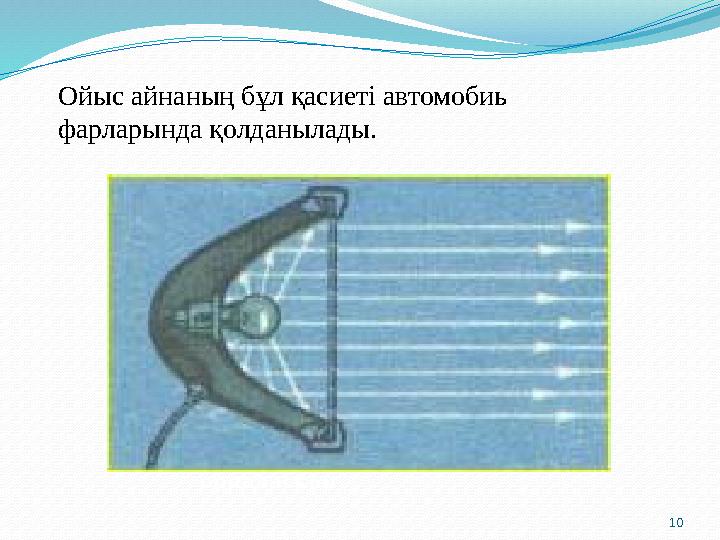

Ойыс айнаның бұл қасиеті автомобиь
фарларында қолданылады.
10 слайд
10 Оның түйіндерінде оң және теріс иондар орналасқан Оның түйіндерінде бейтарап атомдар орналасқан Оның түйіндерінде молекулалар орналасқан Оның түйіндерінде оң иондар орналасқан Ойыс айнаның бұл қасиеті автомобиь фарларында қолданылады.
11 слайд
11

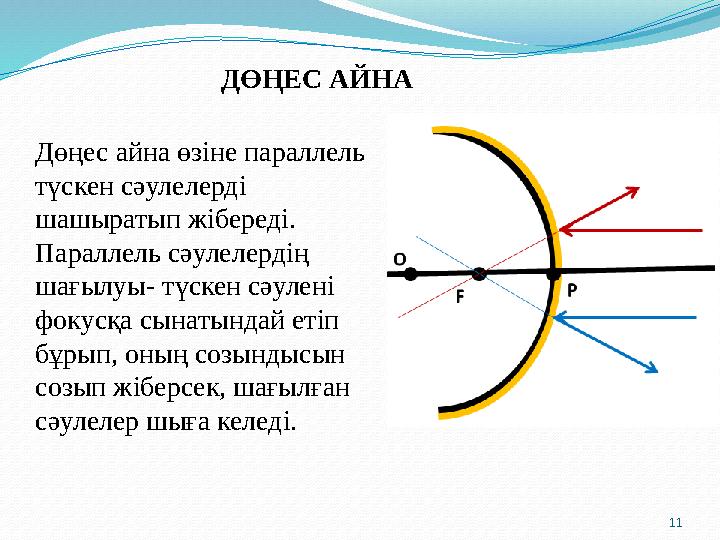

ДӨҢЕС АЙНА
Дөңес айна өзіне параллель
түскен сәулелерді
шашыратып жібереді.
Параллель сәулелердің
шағылуы- түскен сәулені
фокусқа сынатындай етіп
бұрып, оның созындысын
созып жіберсек, шағылған
сәулелер шыға келеді.
11 слайд
11 ДӨҢЕС АЙНА Дөңес айна өзіне параллель түскен сәулелерді шашыратып жібереді. Параллель сәулелердің шағылуы- түскен сәулені фокусқа сынатындай етіп бұрып, оның созындысын созып жіберсек, шағылған сәулелер шыға келеді.
12 слайд
12
Ойыс айнадан кескін алу
Зат оптикалық центрдің
сыртында орналасқан
Кескін шын, төңкерілген,
кішірейтілген
12 слайд
12 Ойыс айнадан кескін алу Зат оптикалық центрдің сыртында орналасқан Кескін шын, төңкерілген, кішірейтілген
13 слайд
13

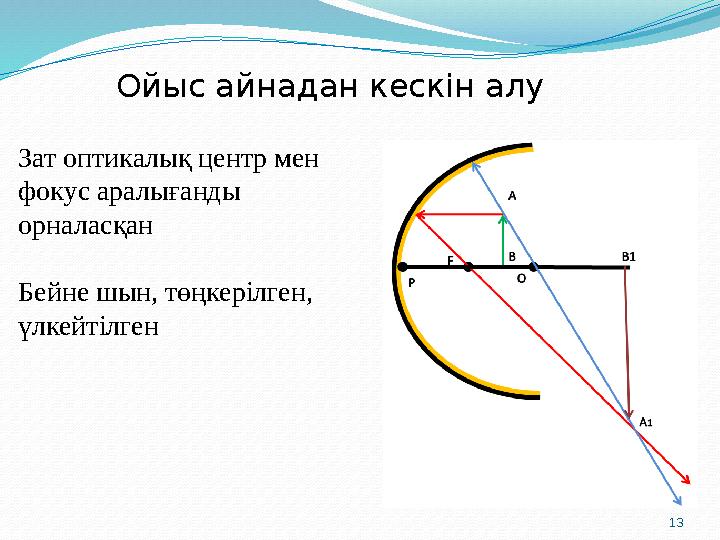

Ойыс айнадан кескін алу
Зат оптикалық центр мен
фокус аралығанды
орналасқан
Бейне шын, төңкерілген,
үлкейтілген
13 слайд
13 Ойыс айнадан кескін алу Зат оптикалық центр мен фокус аралығанды орналасқан Бейне шын, төңкерілген, үлкейтілген
14 слайд
14

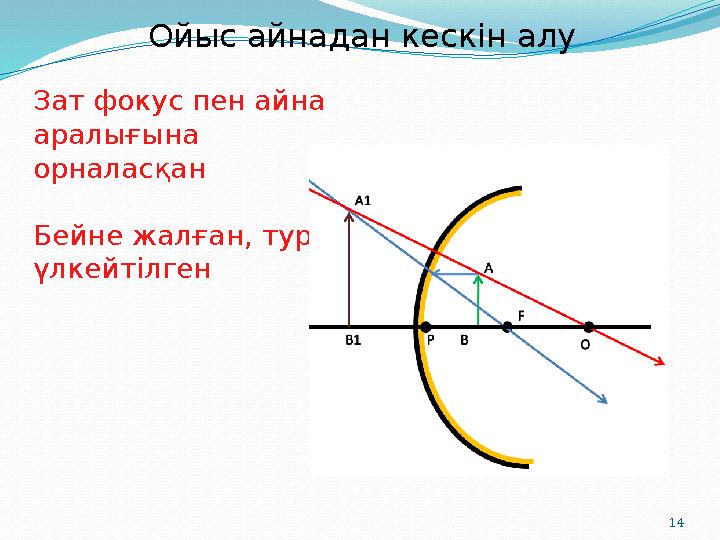

Ойыс айнадан кескін алу
Зат фокус пен айна
аралығына
орналасқан
Бейне жалған, тура,
үлкейтілген
14 слайд
14 Ойыс айнадан кескін алу Зат фокус пен айна аралығына орналасқан Бейне жалған, тура, үлкейтілген
15 слайд
15

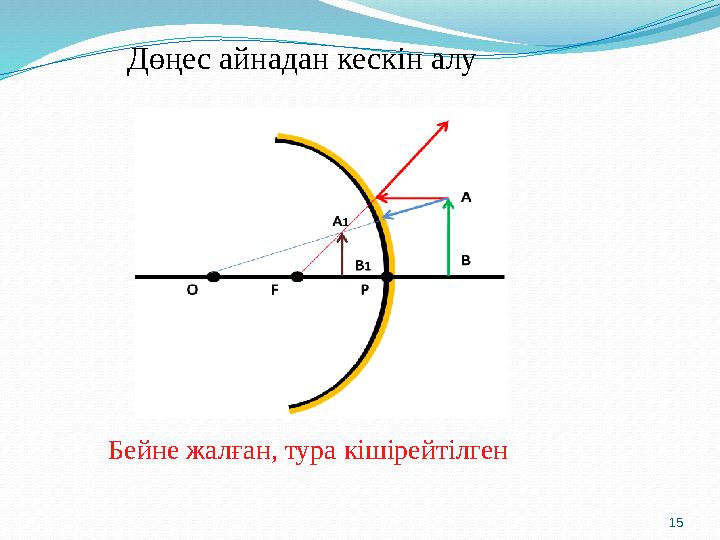

Дөңес айнадан кескін алу
Бейне жалған, тура кішірейтілген
15 слайд
15 Дөңес айнадан кескін алу Бейне жалған, тура кішірейтілген
16 слайд
16
Ойыс айнадан кескін алу
Бейне шын, төңкерілген, кішірейтілген
16 слайд
16 Ойыс айнадан кескін алу Бейне шын, төңкерілген, кішірейтілген
17 слайд
17
Ойыс айнадан кескін алу
Егер дене фокустың үстінде орналасса, онда
бейне болмайды
17 слайд
17 Ойыс айнадан кескін алу Егер дене фокустың үстінде орналасса, онда бейне болмайды
18 слайд
18

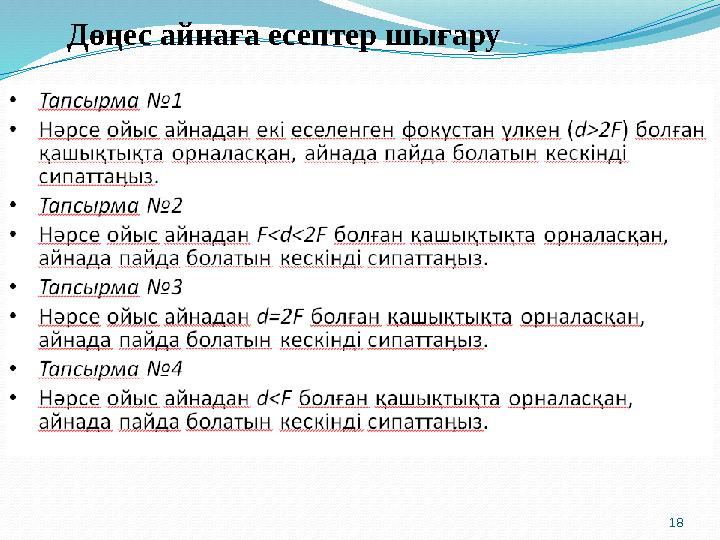

Дөңес айнаға есептер шығару
18 слайд
18 Дөңес айнаға есептер шығару

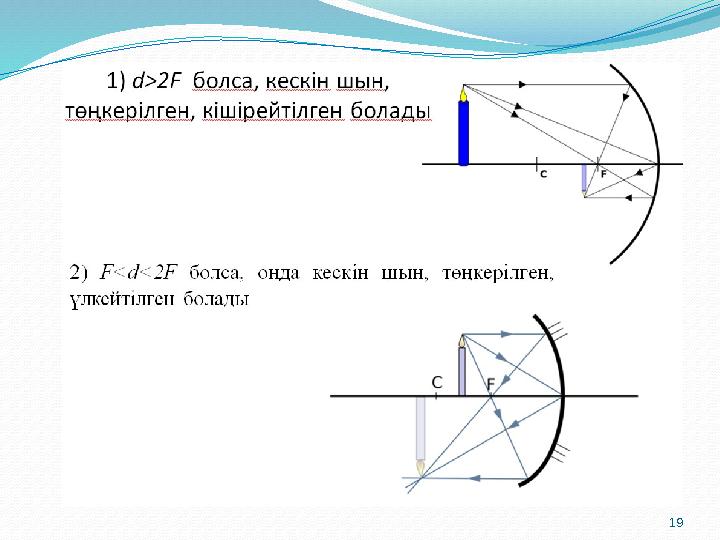

19 слайд
19
19 слайд
19

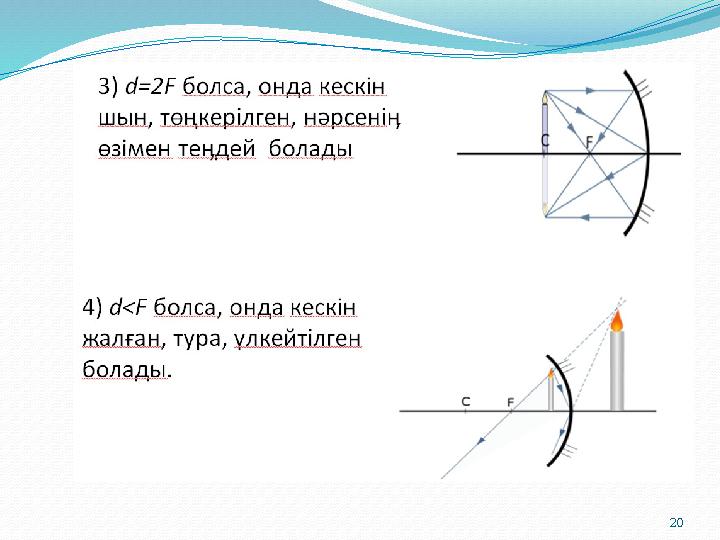

20 слайд
20
20 слайд
20
21 слайд
21

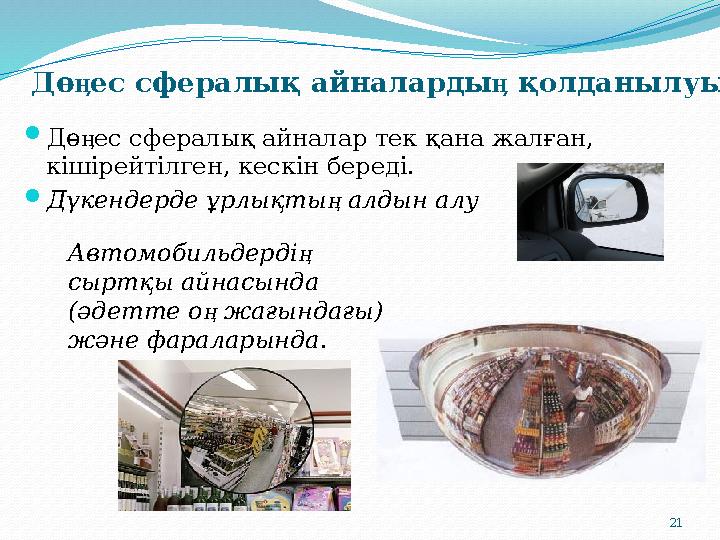

Дө ес сфералық айналар тек қана жалған,
ӊ
кішірейтілген, кескін береді.
Дүкендерде ұрлықты алдын алу
ӊ
Дө ес сфералық айналарды қолданылуы
ӊ ӊ
Автомобильдерді
ӊ
сыртқы айнасында
(әдетте о жағындағы)
ӊ
және фараларында .
21 слайд
21 Дө ес сфералық айналар тек қана жалған, ӊ кішірейтілген, кескін береді. Дүкендерде ұрлықты алдын алу ӊ Дө ес сфералық айналарды қолданылуы ӊ ӊ Автомобильдерді ӊ сыртқы айнасында (әдетте о жағындағы) ӊ және фараларында .
22 слайд
22
1.Сфералық айна деп нені айтады?
A) Параллел түскен жарық сәулелерін қисықтық радиусына
жинайтын құрылғы
B) Мөдір сәулелерді сындыратын дене
C) Параллел түскен жарық сәулелерін параллел шағылдыратын
құрылғы
D) Параллел түскен жарық сәулелерін қисықтық фоксқа жинайтын
құрылғы
Сабақты
бекіту
2.Ойыс айнаның дөңес айнадан айырмашылығы қандай?
A) Қисықтық радиусында.
B) Фокустарында.
C) Айнаның мөлдір беті мен шағылдырғыш орнатылған беттерінің орналасуында.
D) Айырмашылығы жоқ.
3.Қандай айна жазық айна деп аталады?
A) Мөлдір екі беті шағылдырушы бетпен шектелген жарық жинаушы фокусы
бар дене
B) Параллел түскен сәулелерді әр түрлі бағытта тарататын дене
С) Мөлдір екі беті шағылдырушы бетпен шектелген қисықтық радиусы шексіз
дене.
D) Мөлдір бір беті шағылдырушы бетпен шектелген қисықтық радиусы шексіз
дене.
22 слайд
22 1.Сфералық айна деп нені айтады? A) Параллел түскен жарық сәулелерін қисықтық радиусына жинайтын құрылғы B) Мөдір сәулелерді сындыратын дене C) Параллел түскен жарық сәулелерін параллел шағылдыратын құрылғы D) Параллел түскен жарық сәулелерін қисықтық фоксқа жинайтын құрылғы Сабақты бекіту 2.Ойыс айнаның дөңес айнадан айырмашылығы қандай? A) Қисықтық радиусында. B) Фокустарында. C) Айнаның мөлдір беті мен шағылдырғыш орнатылған беттерінің орналасуында. D) Айырмашылығы жоқ. 3.Қандай айна жазық айна деп аталады? A) Мөлдір екі беті шағылдырушы бетпен шектелген жарық жинаушы фокусы бар дене B) Параллел түскен сәулелерді әр түрлі бағытта тарататын дене С) Мөлдір екі беті шағылдырушы бетпен шектелген қисықтық радиусы шексіз дене. D) Мөлдір бір беті шағылдырушы бетпен шектелген қисықтық радиусы шексіз дене.
