#1 слайд
Қош келдіңіздер!

1 слайд

#2 слайд

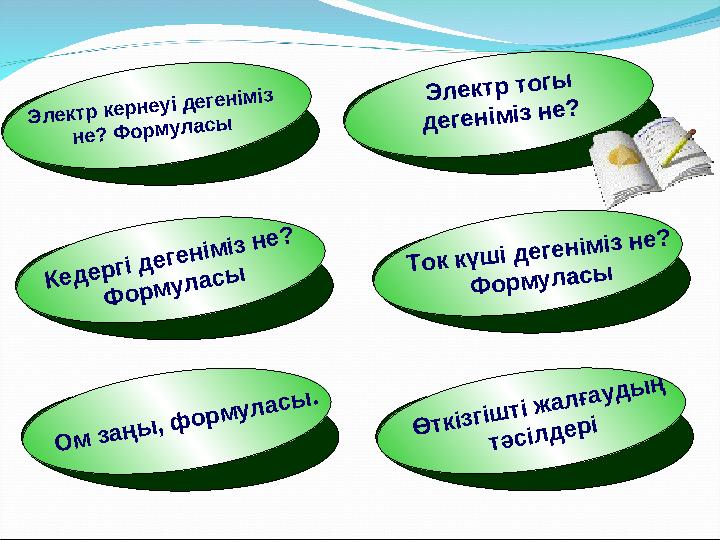

Э л е к т р т о гы д е ге н ім із н е ? Т о к к ү ш і д е ге н ім із н е ? Ф о р м у л а с ы Э л е к тр к е р н е у і д е ге н ім із н е ? Ф о р м у л а с ы К е д е р гі д е ге н ім із н е ? Ф о р м у л а с ы О м з а ң ы , ф о р м у л а с ы . Ө т к із гіш т і ж а л ға у д ы ң т ә с іл д е р і

2 слайд

#3 слайд
Оқу мақсаты: 8.4.2.12 – жұмыс және қуат формулаларын есептер шығаруда қолдану

3 слайд

#4 слайд

4 слайд

#5 слайд

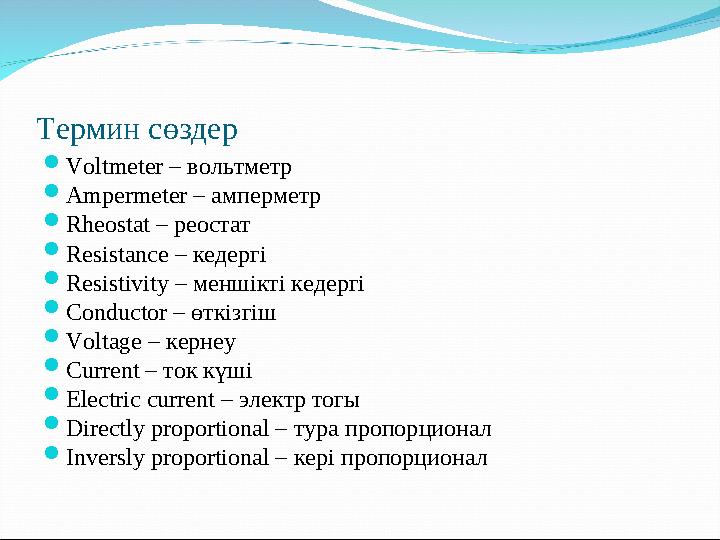

Термин сөздер  Voltmeter – вольтметр  Ampermeter – амперметр  Rheost a t – реостат  Resist ance – кедергі  Resistivity – меншікті кедергі  Conductor – өткізгіш  Voltage – кернеу  Current – ток күші  Electric current – электр тогы  Directly proportional – тура пропорционал  Inversly proportional – кері пропорционал

5 слайд

#6 слайд

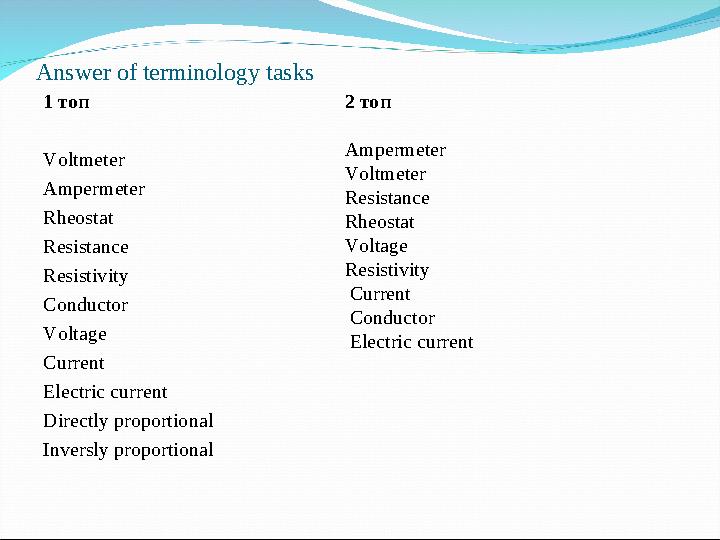

Answer of terminology tasks 1 топ Voltmeter Ampermeter Rheost a t Resis tance Resistivity Conductor Voltage Current Electric current Directly proportional Inversly proportional 2 топ Ampermeter Voltmeter Resis tance Rheost a t Voltage Resistivity Current Conductor Electric current

6 слайд

#7 слайд

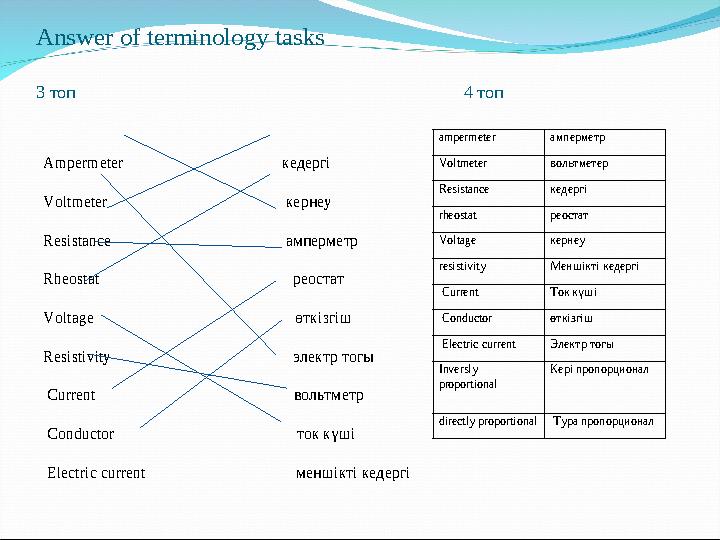

Answer of terminology tasks 3 топ 4 топ Ampermeter кедергі   Voltmeter кернеу   Resis tance амперметр   Rheostat реостат   Voltage өткізгіш   Resistivity электр тогы   Current вольтметр   Conductor ток күші Electric current меншікті кедергі ampermeter амперметр Voltmeter вольтметер Resis tance кедергі rheostat реостат Voltage кернеу resistivity Меншікті кедергі Current Ток күші Conductor өткізгіш Electric current Электр тогы Inversly proportional Кері пропорционал directly proportional Тура пропорционал

7 слайд

#8 слайд

8 слайд

#9 слайд

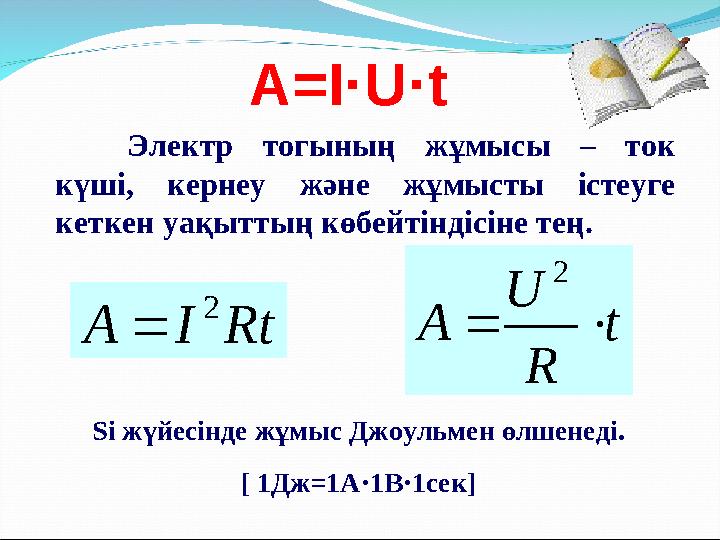

A=I·U·t Электр тогының жұмысы – ток күші, кернеу және жұмысты істеуге кеткен уақыттың көбейтіндісіне тең. Si жүйесінде жұмыс Джоульмен өлшенеді. [ 1Дж = 1А · 1В · 1сек ]Rt I A 2  t R U A   2

9 слайд

#10 слайд

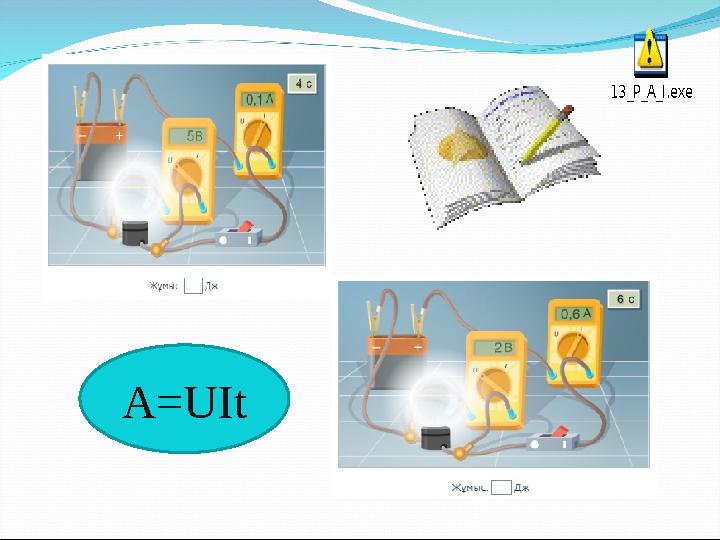

A=UIt13_P_A_I.exe

10 слайд

#11 слайд

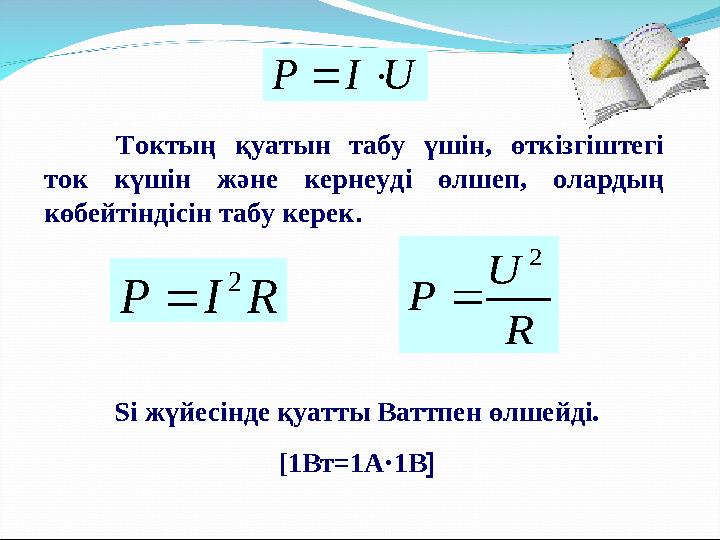

U I P  Токтың қуатын табу үшін, өткізгіштегі ток күшін және кернеуді өлшеп, олардың көбейтіндісін табу керек . R I P 2  R U P 2  Si жүйесінде қуатты Ваттпен өлшейді. [ 1Вт = 1А · 1В ]

11 слайд

#12 слайд

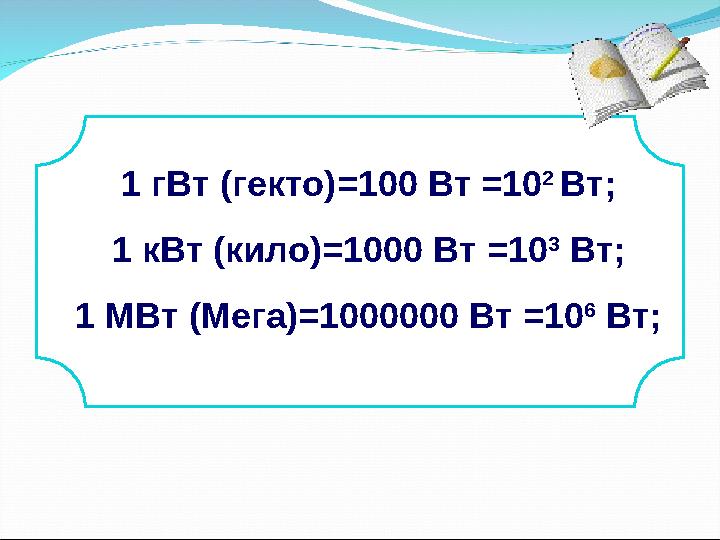

1 гВт (гекто) = 100 Вт = 10 2 Вт; 1 кВт (кило) = 1000 Вт = 10 3 Вт; 1 МВт (Мега) = 1000000 Вт = 10 6 Вт;

12 слайд

#13 слайд

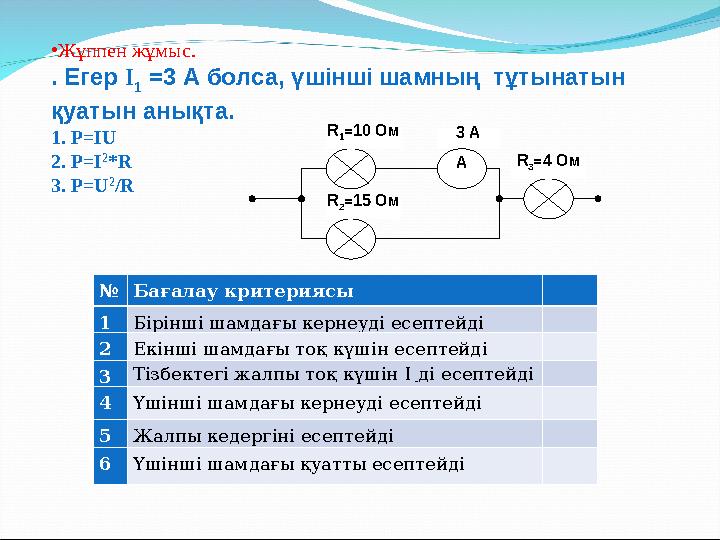

• Жұппен жұмыс. . Егер I 1 =3 А болса, үшінші шамның тұтынатын қуатын анықта . 1. P=IU 2. P=I 2 * R 3. P=U 2 /R 3 A AR 1 =10 Ом R 2 =15 Ом R 3 =4 Ом № Бағалау критериясы   1 Бірінші шамдағы кернеуді есептейді   2 Екінші шамдағы тоқ күшін есептейді   3 Тізбектегі жалпы тоқ күшін I - ді есептейді   4 Үшінші шамдағы кернеуді есептейді   5 Жалпы кедергіні есептейді   6 Үшінші шамдағы қуатты есептейді

13 слайд

#14 слайд

14 слайд

#15 слайд

15 слайд

#16 слайд

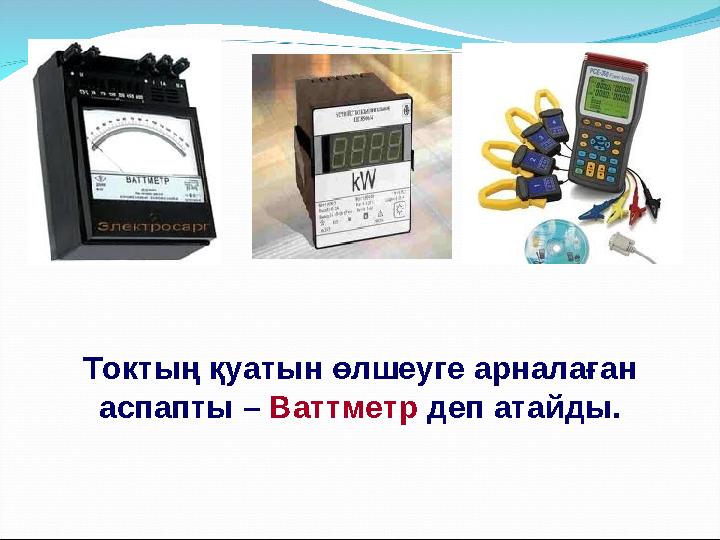

Токтың қуатын өлшеуге арналаған аспапты – Ваттметр деп атайды.

16 слайд

#17 слайд

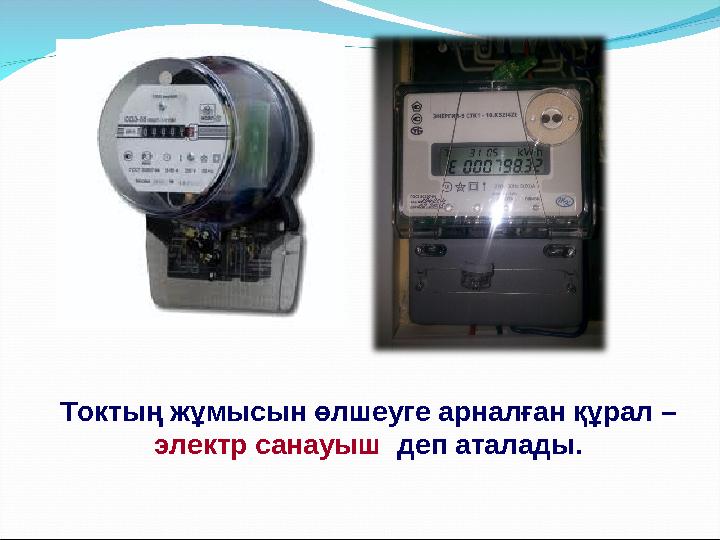

Токтың жұмысын өлшеуге арналған құрал – электр санауыш деп аталады.

17 слайд

#18 слайд

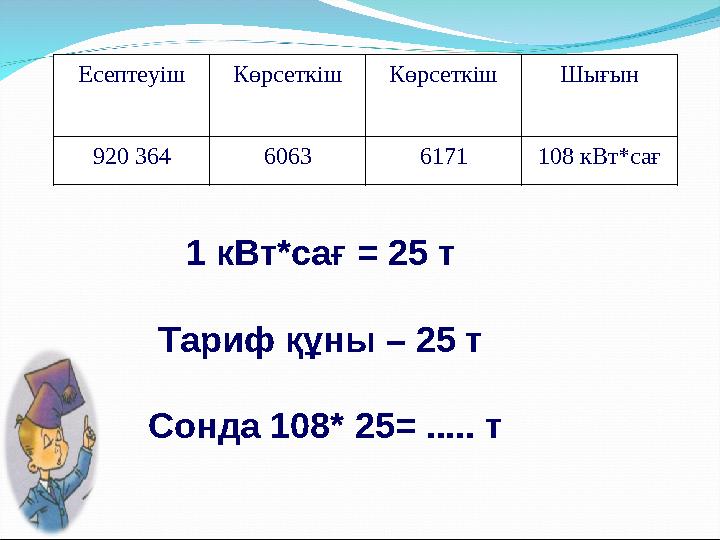

Есептеуіш Көрсеткіш Көрсеткіш Шығын 920 364 6063 6171 108 кВт*сағ 1 кВт*сағ = 25 т Тариф құны – 25 т Сонда 108* 25= ..... т

18 слайд

#19 слайд

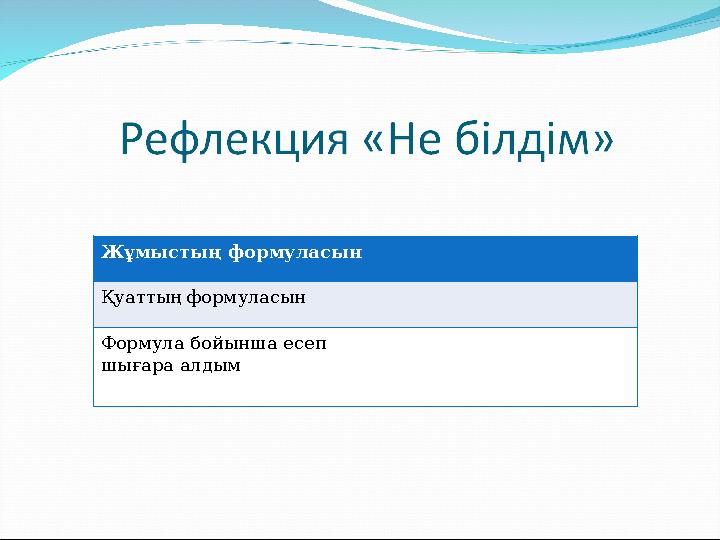

Жұмыстың формуласын Қуаттың формуласын Формула бойынша есеп шығара алдым

19 слайд

#20 слайд
Үйге тапсырма: 18-жаттығу. №1, №2, №3 есептер

20 слайд
