КОМПЬЮТЕРНЫЕ СЕТИ Раздел 10.1B - Сеть и безопасность

2 слайд

#3 слайд

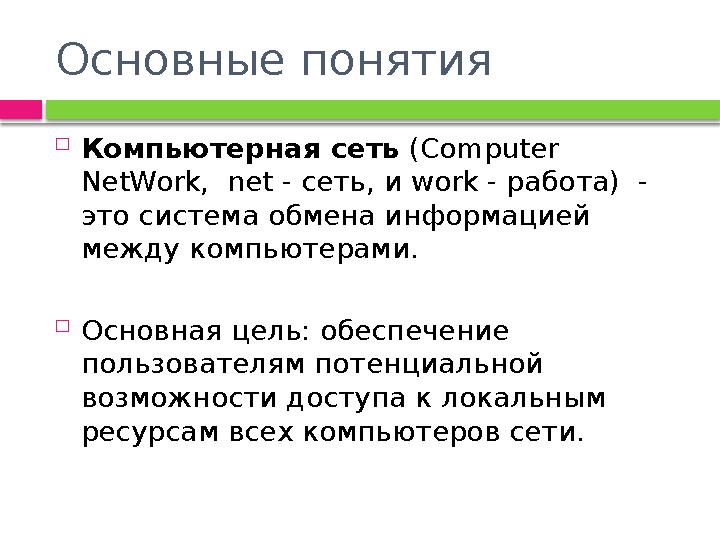

Основные понятия  Компьютерная сеть (Computer NetWork, net - сеть, и work - работа) - это система обмена информацией между компьютерами.  Основная цель: обеспечение пользователям потенциальной возможности доступа к локальным ресурсам всех компьютеров сети.

3 слайд

#4 слайд

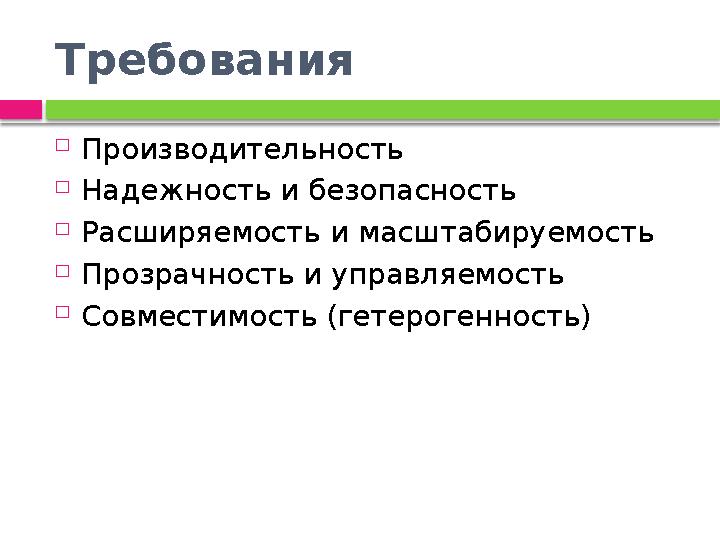

Требования  Производительность  Надежность и безопасность  Расширяемость и масштабируемость  Прозрачность и управляемость  Совместимость (гетерогенность)

4 слайд

#5 слайд

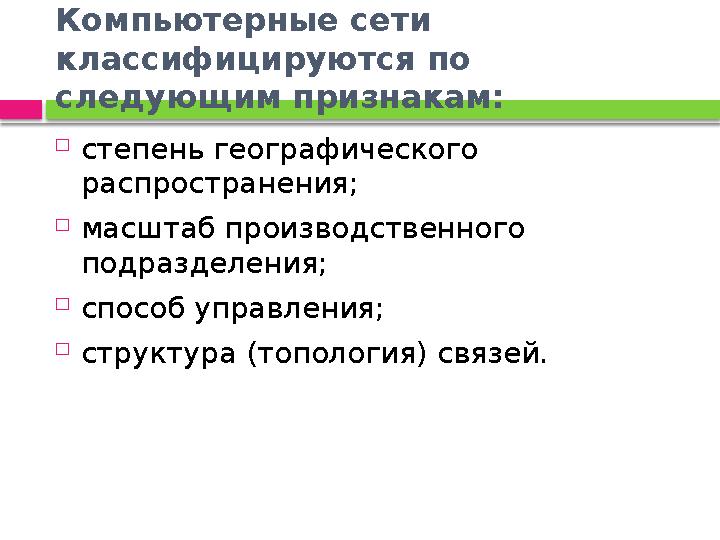

Компьютерные сети классифицируются по следующим признакам:  степень географического распространения;  масштаб производственного подразделения;  способ управления;  структура (топология) связей.

5 слайд

#6 слайд

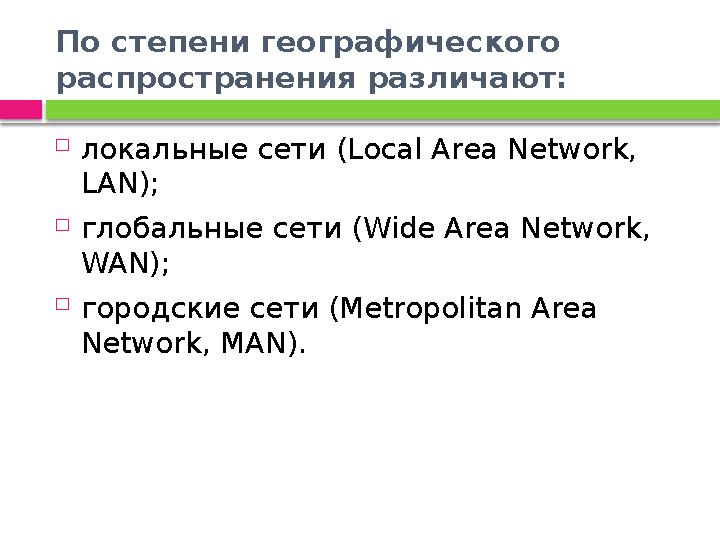

По степени географического распространения различают:  локальные сети (Local Area Network, LAN);  глобальные сети (Wide Area Network, WAN);  городские сети (Metropolitan Area Network, MAN).

6 слайд

#7 слайд

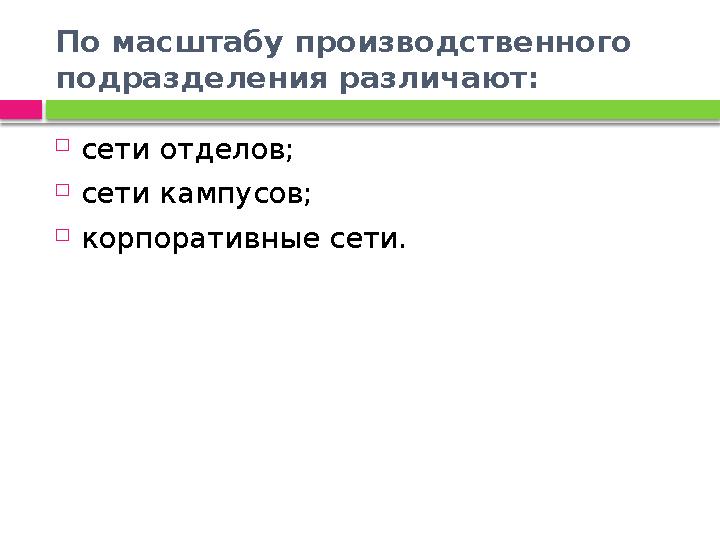

По масштабу производственного подразделения различают:  сети отделов;  сети кампусов;  корпоративные сети.

7 слайд

#8 слайд

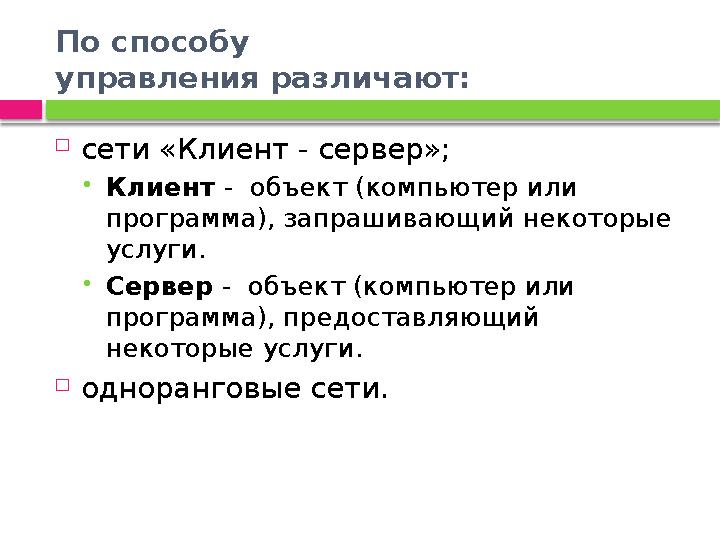

По способу управления различают:  сети «Клиент - сервер»; Клиент - объект (компьютер или программа), запрашивающий некоторые услуги. Сервер - объект (компьютер или программа), предоставляющий некоторые услуги.  одноранговые сети.

8 слайд

#9 слайд

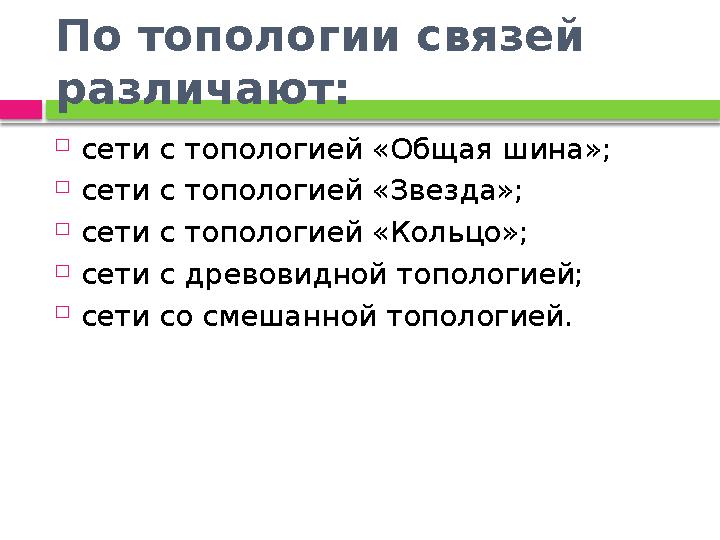

По топологии связей различают:  сети с топологией «Общая шина»;  сети с топологией «Звезда»;  сети с топологией «Кольцо»;  сети с древовидной топологией;  сети со смешанной топологией.

9 слайд

#10 слайд

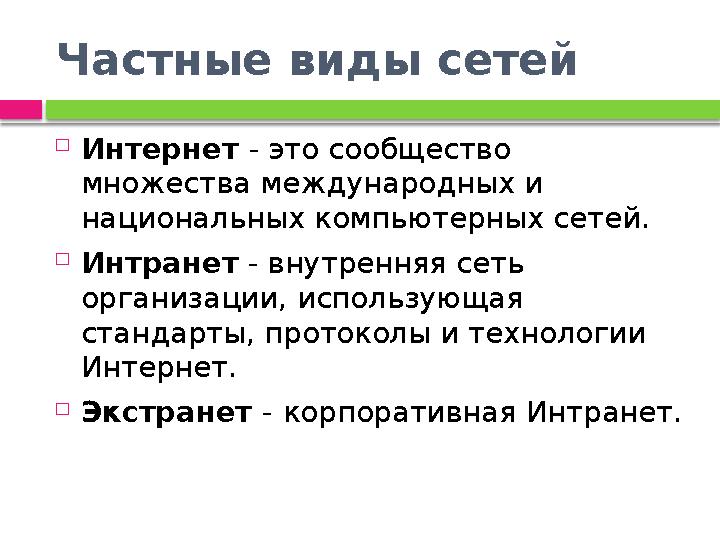

Частные виды сетей  Интернет - это сообщество множества международных и национальных компьютерных сетей.  Интранет - внутренняя сеть организации, использующая стандарты, протоколы и технологии Интернет.  Экстранет - корпоративная Интранет.

10 слайд

#11 слайд

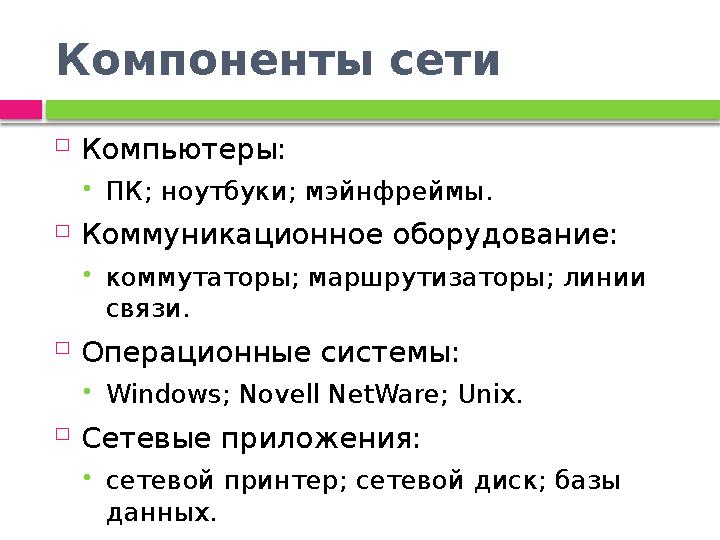

Компоненты сети  Компьютеры: ПК; ноутбуки; мэйнфреймы.  Коммуникационное оборудование: коммутаторы; маршрутизаторы; линии связи.  Операционные системы: Windows; Novell NetWare; Unix.  Сетевые приложения: сетевой принтер; сетевой диск; базы данных.

11 слайд

#12 слайд

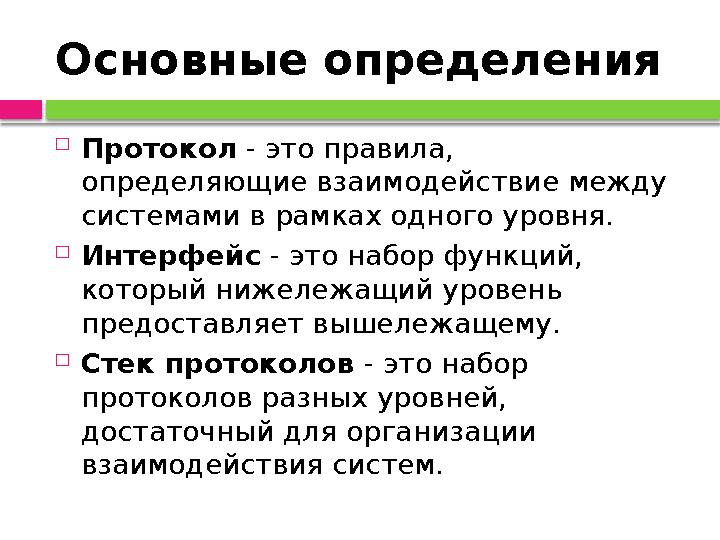

Основные определения  Протокол - это правила, определяющие взаимодействие между системами в рамках одного уровня.  Интерфейс - это набор функций, который нижележащий уровень предоставляет вышележащему.  Стек протоколов - это набор протоколов разных уровней, достаточный для организации взаимодействия систем.

12 слайд

#13 слайд

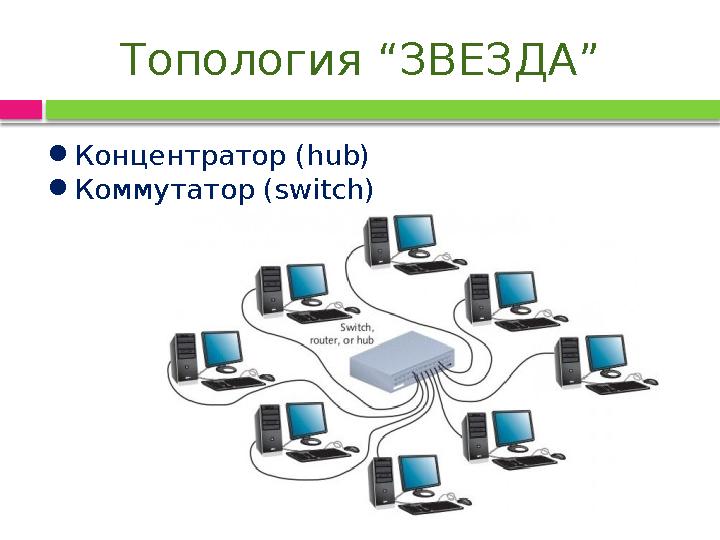

Топология “ЗВЕЗДА” ●Концентратор (hub) ●Коммутатор (switch)

13 слайд

#14 слайд

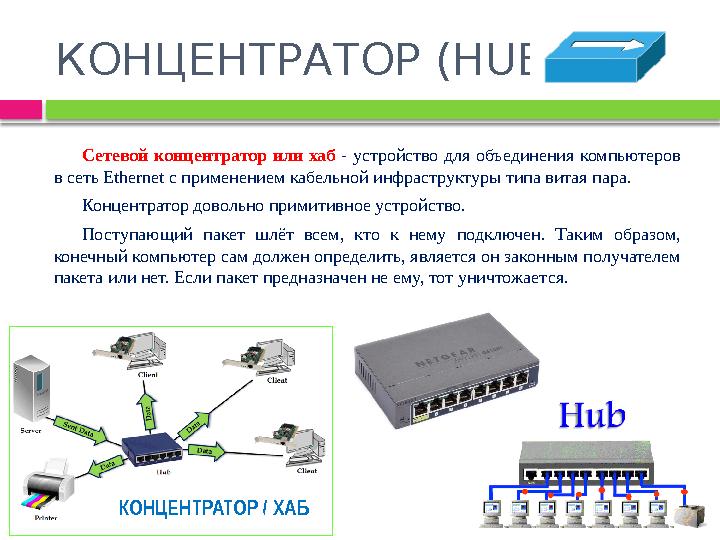

КОНЦЕНТРАТОР (HUB) Сетевой концентратор или хаб - устройство для объединения компьютеров в сеть Ethernet c применением кабельной инфраструктуры типа витая пара. Концентратор довольно примитивное устройство. Поступающий пакет шлёт всем, кто к нему подключен. Таким образом, конечный компьютер сам должен определить, является он законным получателем пакета или нет. Если пакет предназначен не ему, тот уничтожается. КОНЦЕНТРАТОР / ХАБ

14 слайд

#15 слайд

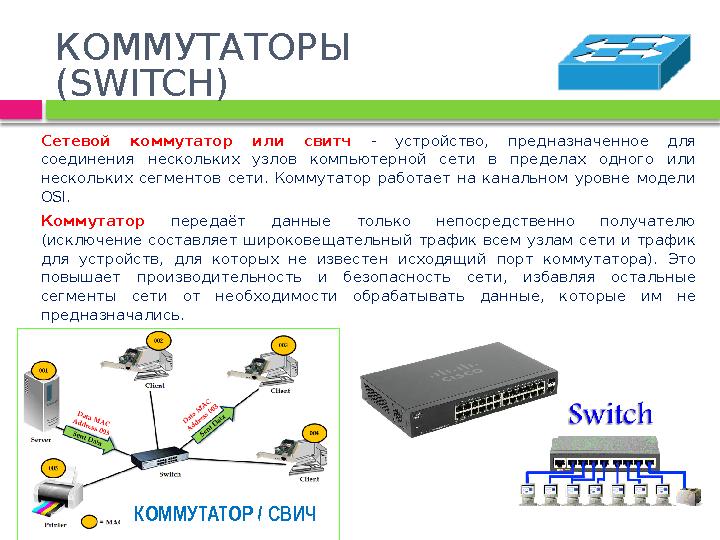

КОММУТАТОРЫ (SWITCH) Сетевой коммутатор или свитч - устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. Коммутатор работает на канальном уровне модели OSI. Коммутатор передаёт данные только непосредственно получателю (исключение составляет широковещательный трафик всем узлам сети и трафик для устройств, для которых не известен исходящий порт коммутатора). Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости обрабатывать данные, которые им не предназначались. КОММУТАТОР / СВИЧ

15 слайд

#16 слайд

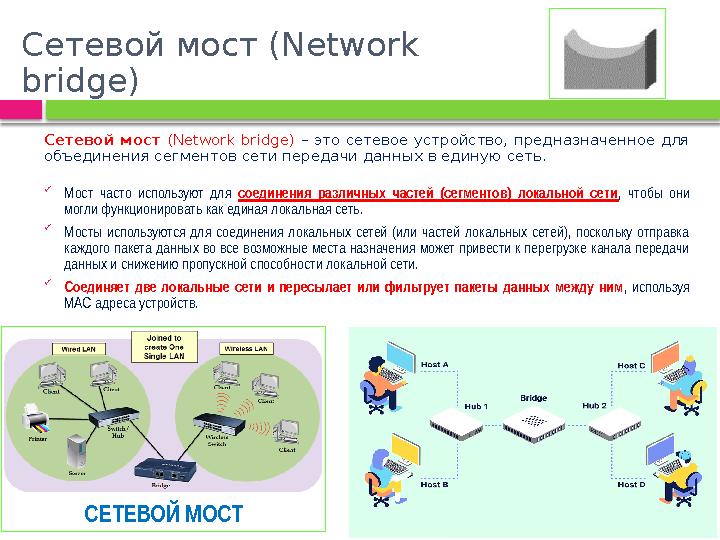

Сетевой мост (Network bridge) Сетевой мост (Network bridge) – это сетевое устройство, предназначенное для объединения сегментов сети передачи данных в единую сеть.  Мост часто используют для соединения различных частей (сегментов) локальной сети, чтобы они могли функционировать как единая локальная сеть.  Мосты используются для соединения локальных сетей (или частей локальных сетей), поскольку отправка каждого пакета данных во все возможные места назначения может привести к перегрузке канала передачи данных и снижению пропускной способности локальной сети.  Соединяет две локальные сети и пересылает или фильтрует пакеты данных между ним, используя MAC адреса устройств. СЕТЕВОЙ МОСТ

16 слайд

#17 слайд

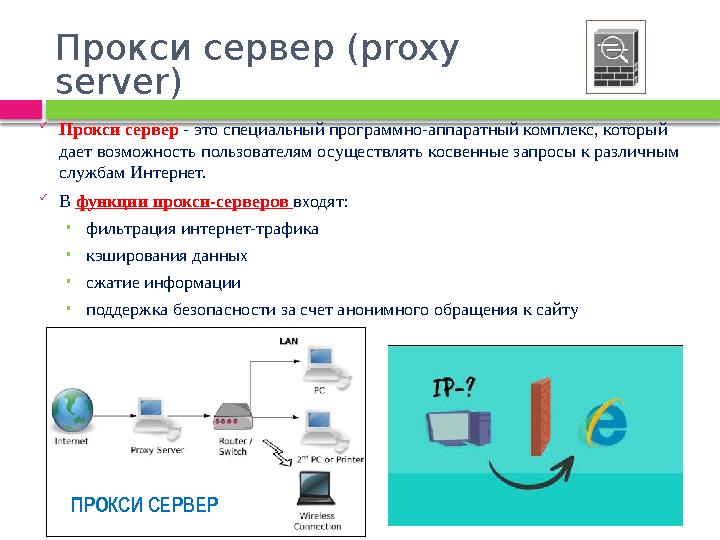

Прокси сервер (proxy server)  Прокси сервер - это специальный программно-аппаратный комплекс, который дает возможность пользователям осуществлять косвенные запросы к различным службам Интернет.  В функции прокси-серверов входят: •фильтрация интернет-трафика •кэширования данных •сжатие информации •поддержка безопасности за счет анонимного обращения к сайту  ПРОКСИ СЕРВЕР

17 слайд

#18 слайд

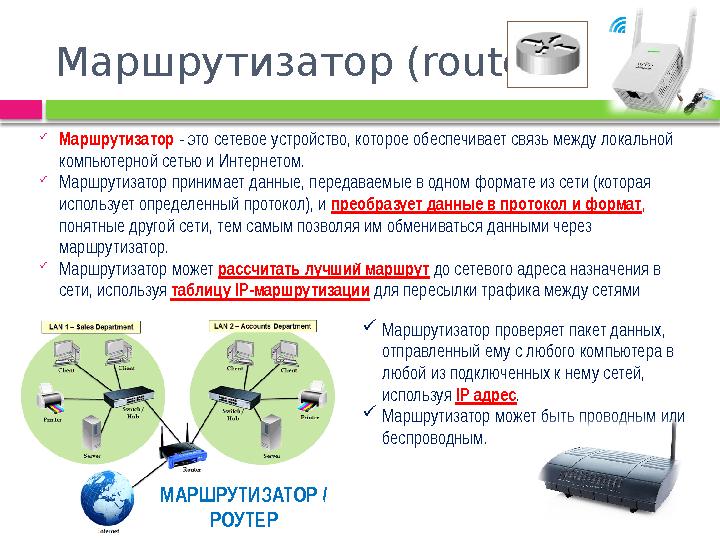

Маршрутизатор (router)  Маршрутизатор - это сетевое устройство, которое обеспечивает связь между локальной компьютерной сетью и Интернетом.  Маршрутизатор принимает данные, передаваемые в одном формате из сети (которая использует определенный протокол), и преобразует данные в протокол и формат, понятные другой сети, тем самым позволяя им обмениваться данными через маршрутизатор.  Маршрутизатор может рассчитать лучший маршрут до сетевого адреса назначения в сети, используя таблицу IP-маршрутизации для пересылки трафика между сетями МАРШРУТИЗАТОР / РОУТЕР Маршрутизатор проверяет пакет данных, отправленный ему с любого компьютера в любой из подключенных к нему сетей, используя IP адрес. Маршрутизатор может быть проводным или беспроводным.

18 слайд

#19 слайд

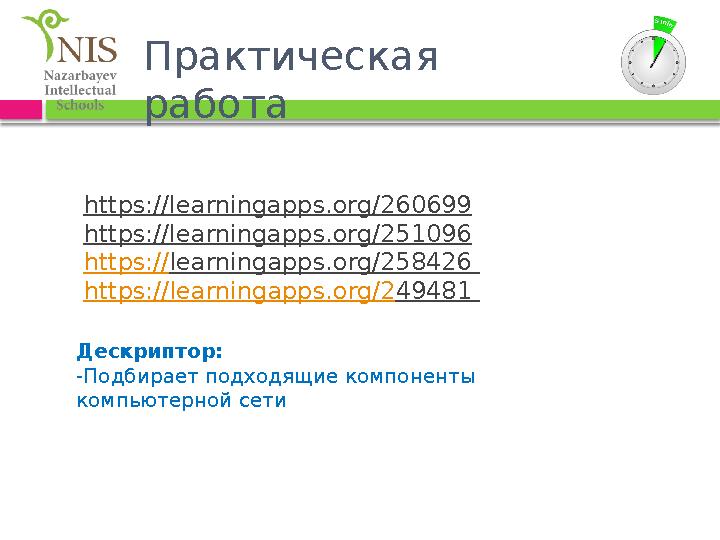

Практическая работа https://learningapps.org/260699 https://learningapps.org/251096 https://learningapps.org/258426 https://learningapps.org/249481 Дескриптор: -Подбирает подходящие компоненты компьютерной сети

19 слайд

#20 слайд

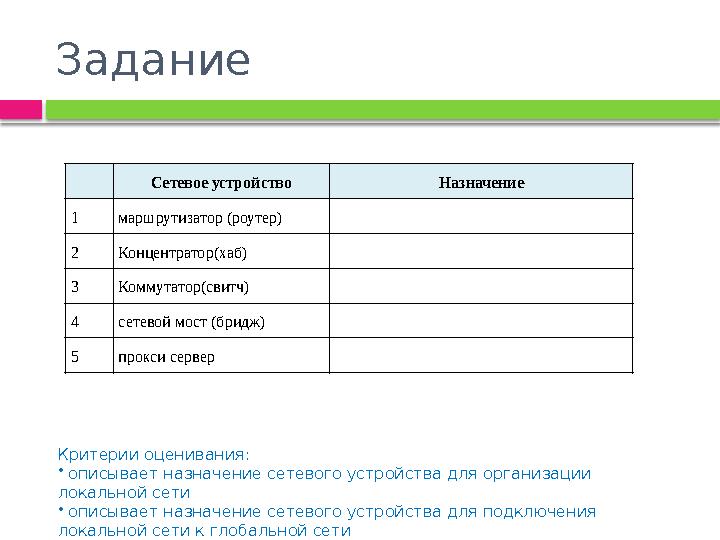

Задание Сетевое устройство Назначение 1 маршрутизатор (роутер) 2 Концентратор(хаб) 3 Коммутатор(свитч) 4 сетевой мост (бридж) 5 прокси сервер Критерии оценивания :​ • описывает назначение сетевого устройства  для организации локальной сети • описывает назначение сетевого устройства для подключения  локальной сети к глобальной сети

20 слайд

#21 слайд

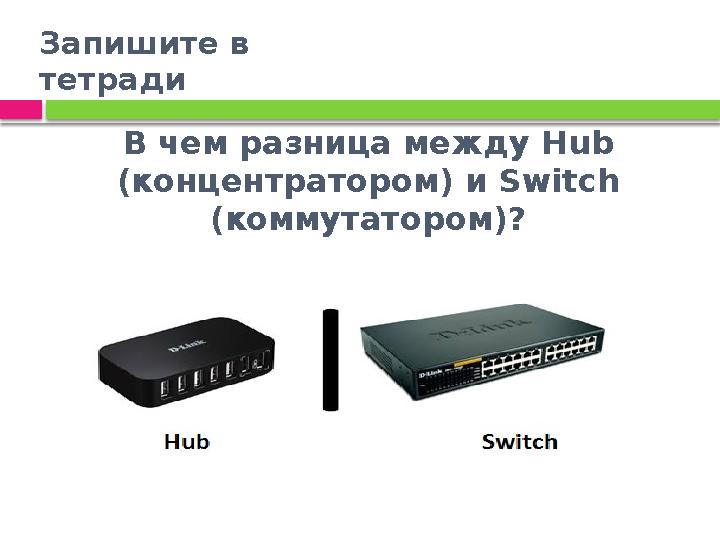

В чем разница между Hub (концентратором) и Switch (коммутатором)? Запишите в тетради

21 слайд

#22 слайд

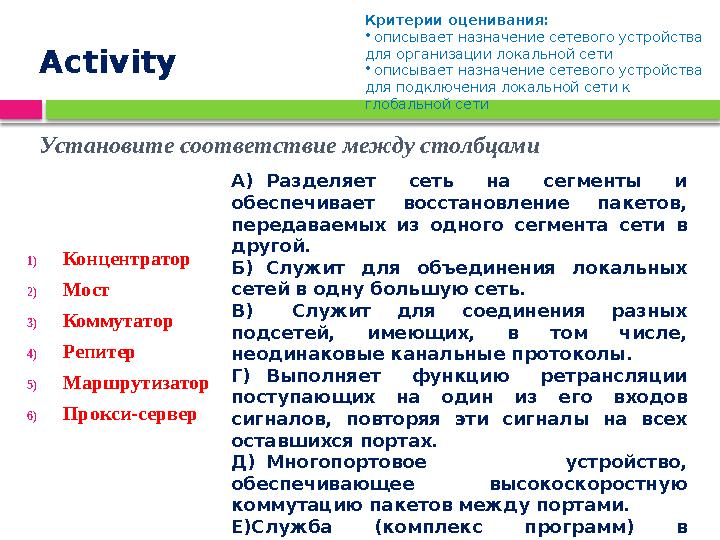

Установите соответствие между столбцами 1)Концентратор 2)Мост 3)Коммутатор 4)Репитер 5)Маршрутизатор 6)Прокси-сервер А)Разделяет сеть на сегменты и обеспечивает восстановление пакетов, передаваемых из одного сегмента сети в другой. Б)Служит для объединения локальных сетей в одну большую сеть. В) Служит для соединения разных подсетей, имеющих, в том числе, неодинаковые канальные протоколы. Г)Выполняет функцию ретрансляции поступающих на один из его входов сигналов, повторяя эти сигналы на всех оставшихся портах. Д)Многопортовое устройство, обеспечивающее высокоскоростную коммутацию пакетов между портами. Е)Служба (комплекс программ) в компьютерных сетях, позволяющая клиентам выполнять косвенные запросы к другим сетевым службам Activity Критерии оценивания :​ • описывает назначение сетевого устройства для организации локальной сети • описывает назначение сетевого устройства для подключения локальной сети к глобальной сети

22 слайд

#23 слайд

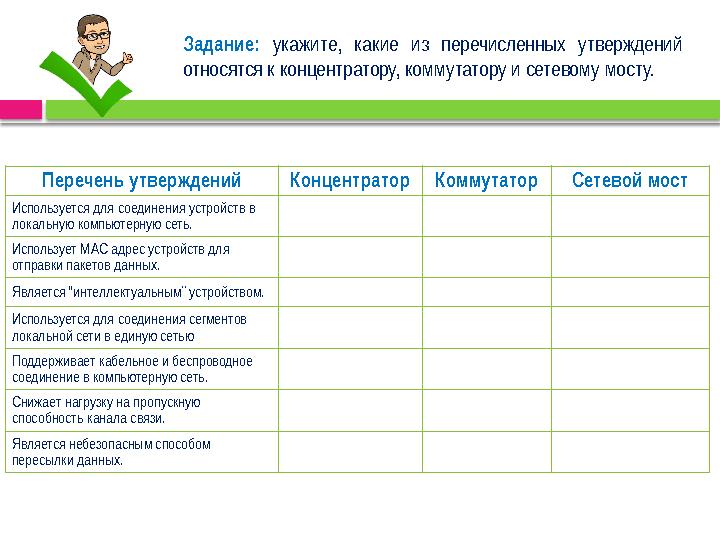

Задание: укажите, какие из перечисленных утверждений относятся к концентратору, коммутатору и сетевому мосту. Перечень утвержденийКонцентраторКоммутаторСетевой мост Используется для соединения устройств в локальную компьютерную сеть.    Использует MAC адрес устройств для отправки пакетов данных.    Является “интеллектуальным” устройством.   Используется для соединения сегментов локальной сети в единую сетью    Поддерживает кабельное и беспроводное соединение в компьютерную сеть.    Снижает нагрузку на пропускную способность канала связи.    Является небезопасным способом пересылки данных.

23 слайд

#24 слайд

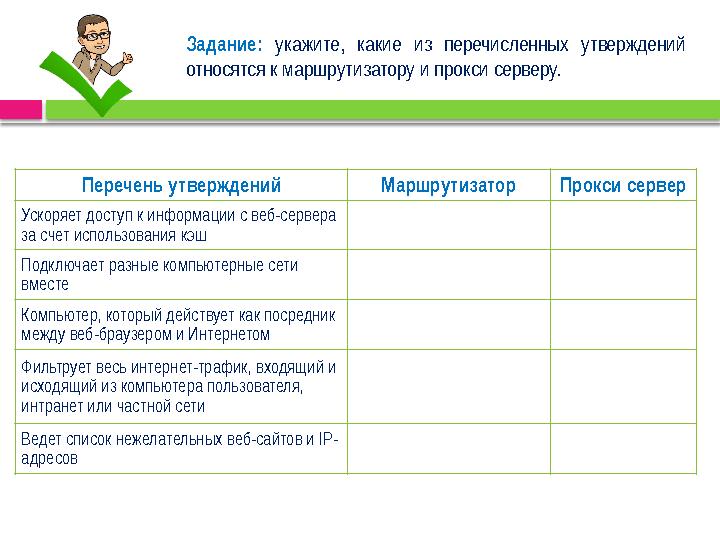

Задание: укажите, какие из перечисленных утверждений относятся к маршрутизатору и прокси серверу. Перечень утверждений Маршрутизатор Прокси сервер Ускоряет доступ к информации с веб-сервера за счет использования кэш    Подключает разные компьютерные сети вместе   Компьютер, который действует как посредник между веб-браузером и Интернетом   Фильтрует весь интернет-трафик, входящий и исходящий из компьютера пользователя, интранет или частной сети   Ведет список нежелательных веб-сайтов и IP- адресов

24 слайд

#25 слайд
Домашняя работа СФОРМУЛИРОВАТЬ ОТВЕТ НА ВОПРОСЫ “КАК РАБОТАЕТ КАЖДОЕ УСТРОЙСТВО… ” “ГДЕ И КОГДА МОЖНО РЕКОМЕНДОВАТЬ ИСПОЛЬЗОВАНИЕ КАЖДОГО УСТРОЙСТВА… ” ПЕРЕЧЕНЬ УСТРОЙСТВ КОНЦЕНТРАТОР, КОММУТАТОР, МОСТ МАРШРУТИЗАТОР, ПРОКСИ СЕРВЕР
