#1 слайд

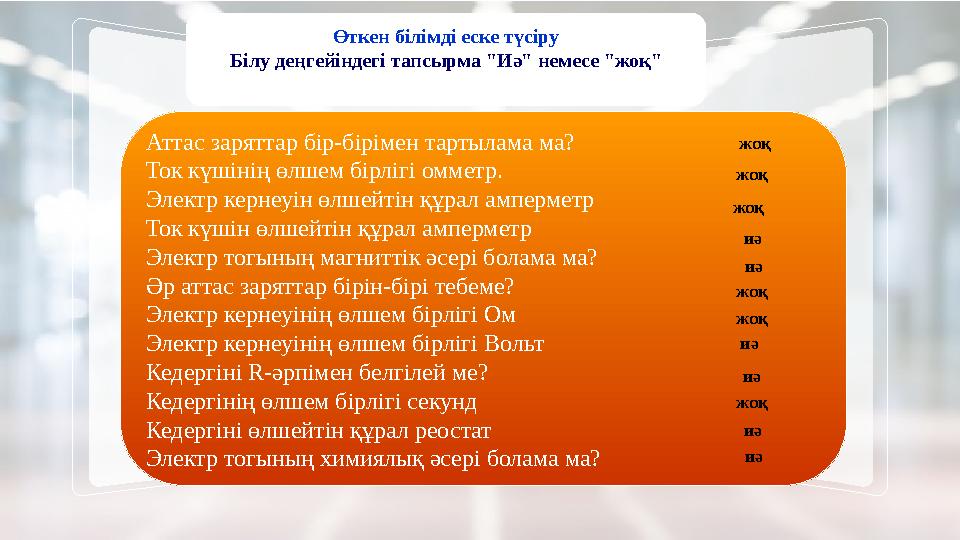

Өткен білімді еске түсіру Білу деңгейіндегі тапсырма "Иә" немесе "жоқ" Аттас заряттар бір-бірімен тартылама ма? Ток күшінің өлшем бірлігі омметр. Электр кернеуін өлшейтін құрал амперметр Ток күшін өлшейтін құрал амперметр Электр тогының магниттік әсері болама ма? Әр аттас заряттар бірін-бірі тебеме? Электр кернеуінің өлшем бірлігі Ом Электр кернеуінің өлшем бірлігі Вольт Кедергіні R-әрпімен белгілей ме? Кедергінің өлшем бірлігі секунд Кедергіні өлшейтін құрал реостат Электр тогының химиялық әсері болама ма? жоқ жоқ жоқ иә иә жоқ жоқ иә иә жоқ иә иә

1 слайд

#2 слайд
Топтық жұмыс Ток күші кернеуге тәуелділігі қандай? Ток күші кедергіге тәуелділігі қандай? Ток күші, кернеу және кедергі арасындағы тәуелділігі қандай?

2 слайд

#3 слайд

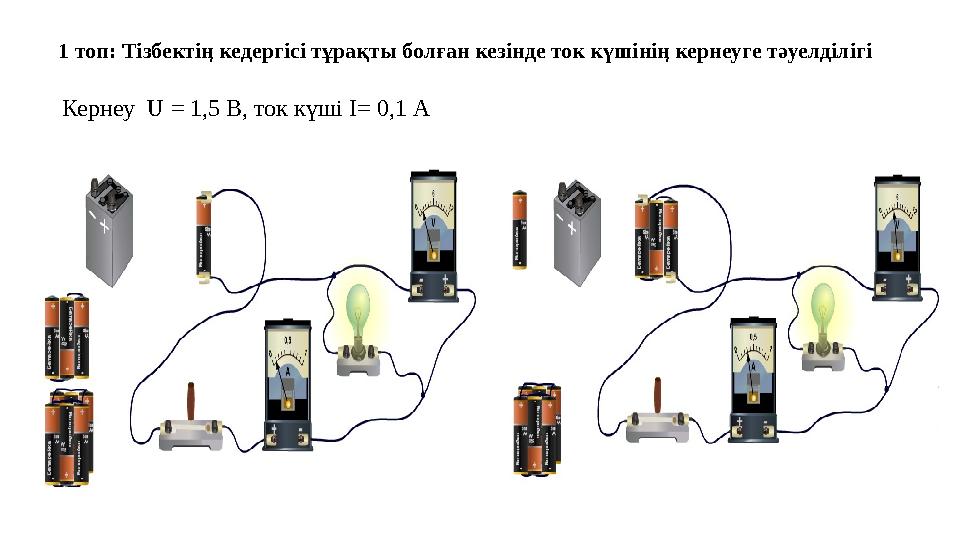

1 топ: Тізбектіӊ кедергісі тұрақты болған кезінде ток күшініӊ кернеуге тәуелділігі Кернеу U = 1,5 В, ток күші I= 0,1 А

3 слайд

#4 слайд

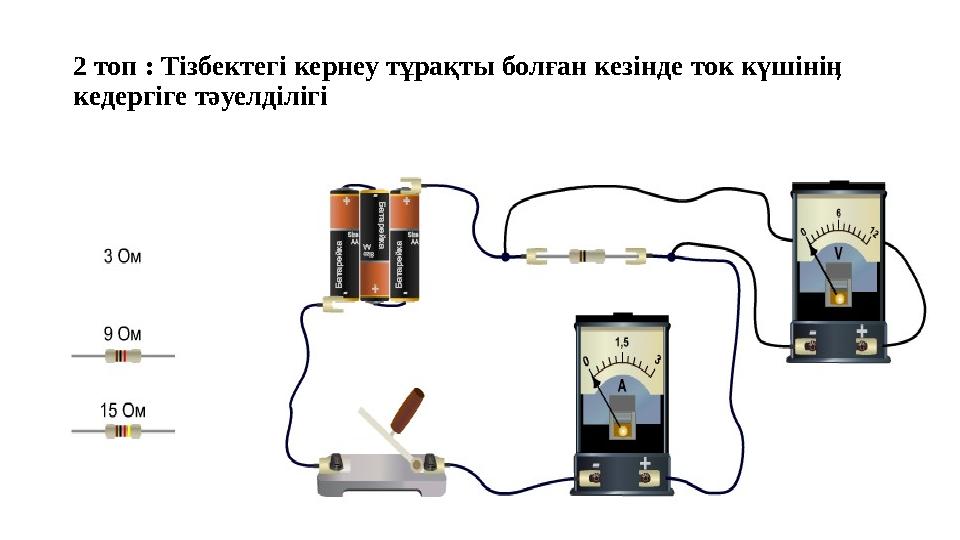

2 топ : Тізбектегі кернеу тұрақты болған кезінде ток күшініӊ кедергіге тәуелділігі

4 слайд

#5 слайд

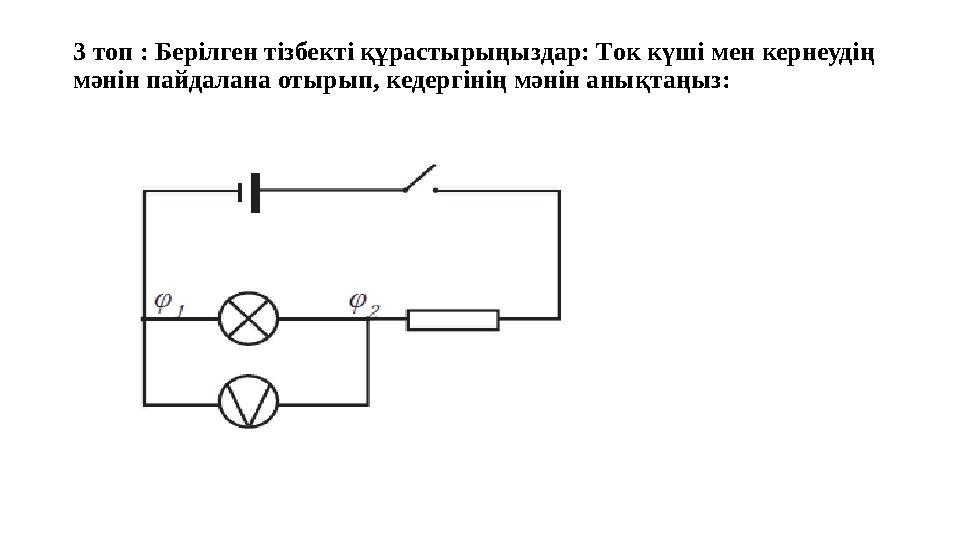

3 топ : Берілген тізбекті құрастырыңыздар: Ток күші мен кернеудің мәнін пайдалана отырып, кедергінің мәнін анықтаңыз:

5 слайд

#6 слайд
Ом заңы Ток күші кернеуге тура пропорционал және тізбек бөлігінің кедергігісіне кері пропорционал болады.

6 слайд

#7 слайд

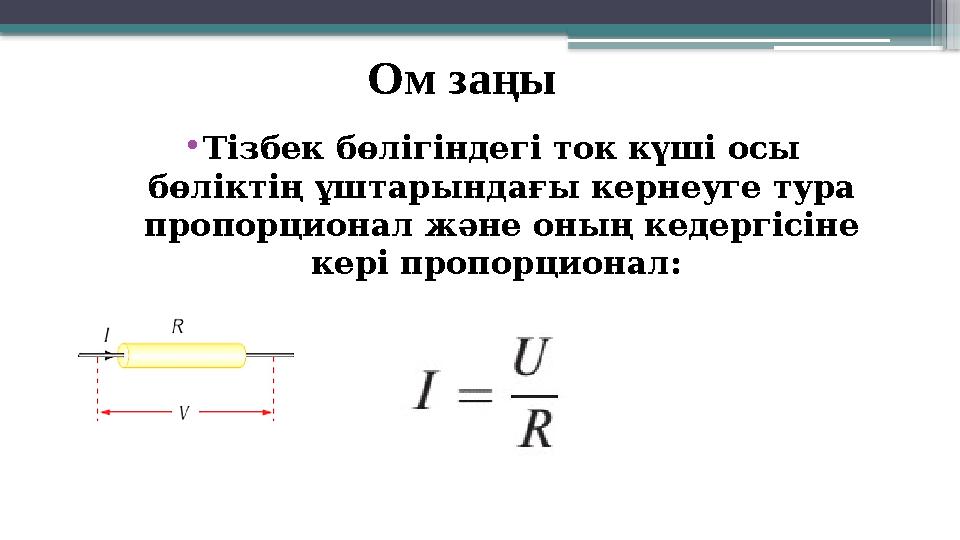

Ом заңы •Тізбек бөлігіндегі ток күші осы бөліктің ұштарындағы кернеуге тура пропорционал және оның кедергісіне кері пропорционал:

7 слайд

#8 слайд

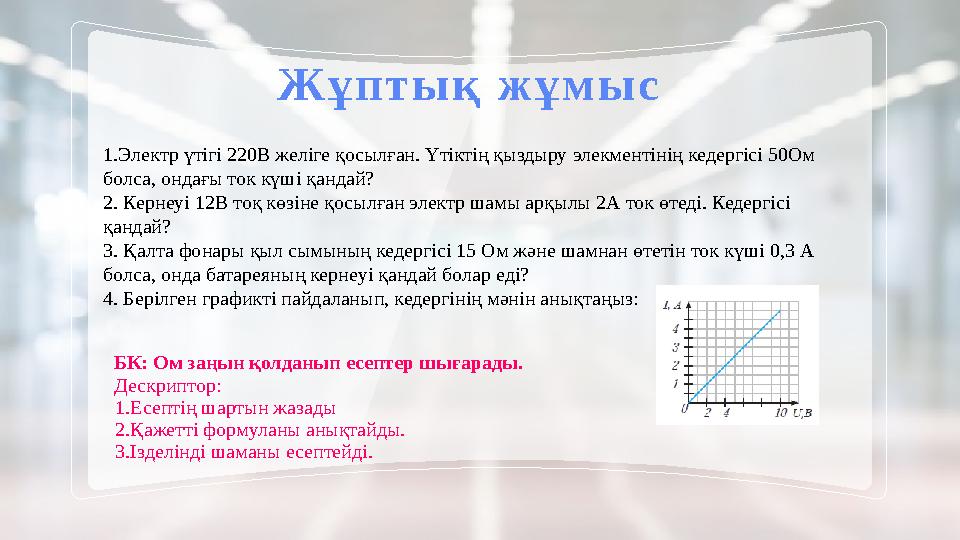

Жұптық жұмыс БК: Ом заңын қолданып есептер шығарады. Дескриптор: 1.Есептің шартын жазады 2.Қажетті формуланы анықтайды. 3.Ізделінді шаманы есептейді. 1.Электр үтігі 220В желіге қосылған. Үтіктің қыздыру элекментінің кедергісі 50Ом болса, ондағы ток күші қандай? 2. Кернеуі 12В тоқ көзіне қосылған электр шамы арқылы 2А ток өтеді. Кедергісі қандай? 3. Қалта фонары қыл сымының кедергісі 15 Ом және шамнан өтетін ток күші 0,3 А болса, онда батареяның кернеуі қандай болар еді? 4. Берілген графикті пайдаланып, кедергінің мәнін анықтаңыз:

8 слайд

#9 слайд

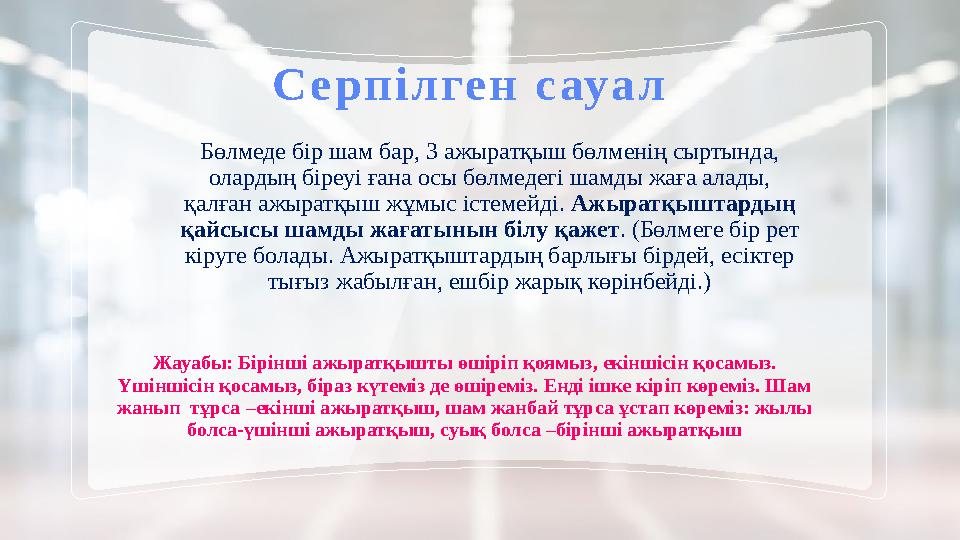

Серпілген сауал Жауабы: Бірінші ажыратқышты өшіріп қоямыз, екіншісін қосамыз. Үшіншісін қосамыз, біраз күтеміз де өшіреміз. Енді ішке кіріп көреміз. Шам жанып тұрса –екінші ажыратқыш, шам жанбай тұрса ұстап көреміз: жылы болса-үшінші ажыратқыш, суық болса –бірінші ажыратқыш Бөлмеде бір шам бар, 3 ажыратқыш бөлменің сыртында, олардың біреуі ғана осы бөлмедегі шамды жаға алады, қалған ажыратқыш жұмыс істемейді. Ажыратқыштардың қайсысы шамды жағатынын білу қажет. (Бөлмеге бір рет кіруге болады. Ажыратқыштардың барлығы бірдей, есіктер тығыз жабылған, ешбір жарық көрінбейді.)

9 слайд

#10 слайд

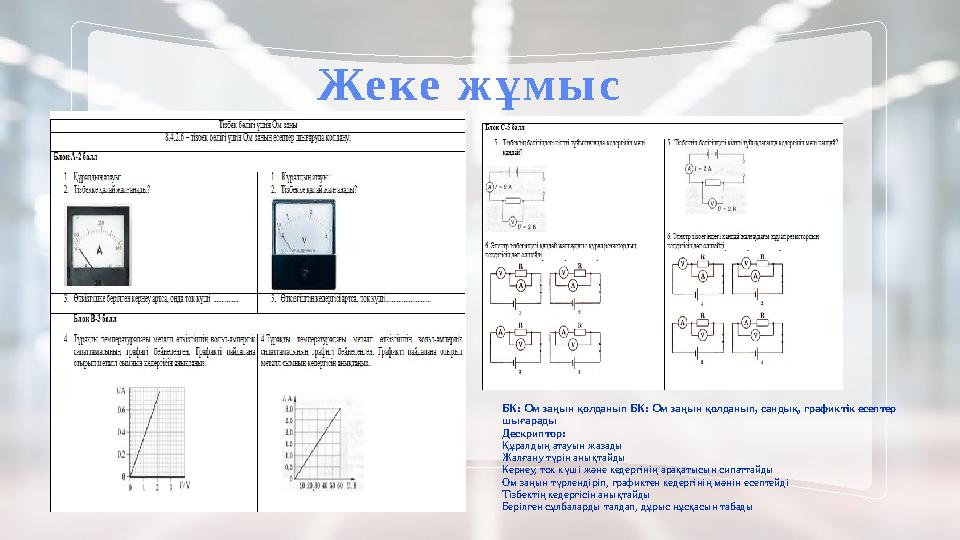

Жеке жұмыс БК: Ом заңын қолданып БК: Ом заңын қолданып, сандық, графиктік есептер шығарады Дескриптор: Құралдың атауын жазады Жалғану түрін анықтайды Кернеу, ток күші және кедергінің арақатысын сипаттайды Ом заңын түрлендіріп, графиктен кедергінің мәнін есептейді Тізбектің кедергісін анықтайды Берілген сұлбаларды талдап, дұрыс нұсқасын табады

10 слайд
