Өткүзгүчләрни пәйдин-пәй,паралель қошуш

#1 слайд
“ ШАТЛИҚ ЧӘМБӘР”усули •

1 слайд

#2 слайд
“ ПАЗЛ”усули

2 слайд

#3 слайд

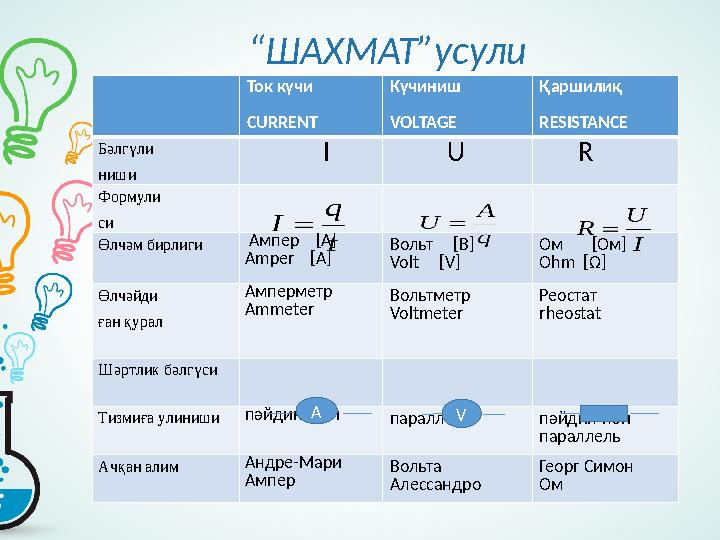

“ ШАХМАТ”усули Ток күчи CURRENT Күчиниш VOLTAGE Қаршилиқ RESISTANCE Бәлгүли ниши I U R Формули си Өлчәм бирлиги Ампер [ А ] Amper [A] Вольт [ В ] Volt [V] Ом [ Ом ] Ohm [ Ω ] Өлчәйди ған қурал Амперметр Ammeter Вольтметр Voltmeter Реостат rheostat Шәртлик бәлгүси Тизмиға улиниши пәйдин -пәй параллель пәйдин-пәй параллель Ачқан алим Андре-Мари Ампер Вольта Алессандро Георг Симон ОмA V

3 слайд

#4 слайд
Өткүзгүчләрни пәйдин –пәй вә параллель улаш PARALLEL AND SERIES CONNECTIONS OF RESISTORS Дәрисниң мавзуси :

4 слайд

#5 слайд
Дәрисниң мәхсити: Өткүзгүчләрни пәйдин-пәй вә паралель улашта тизма участкиси үчүн Ом қанунини пайдилинип,электр тизмисиға һесаплаш жүргүзүш.2

5 слайд

#6 слайд

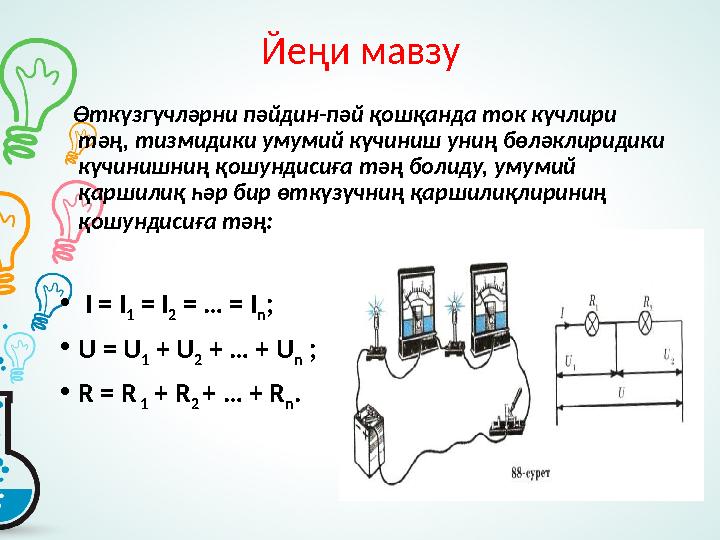

Йеңи мавзу Өткүзгүчләрни пәйдин-пәй қошқанда ток күчлири тәң, тизмидики умумий күчиниш униң бөләклиридики күчинишниң қошундисиға тәң болиду, умумий қаршилиқ һәр бир өткүзүчниң қаршилиқлириниң қошундисиға тәң: • I = I 1 = I 2 = … = I n ; • U = U 1 + U 2 + … + U n ; • R = R 1 + R 2 + … + R n .

6 слайд

#7 слайд

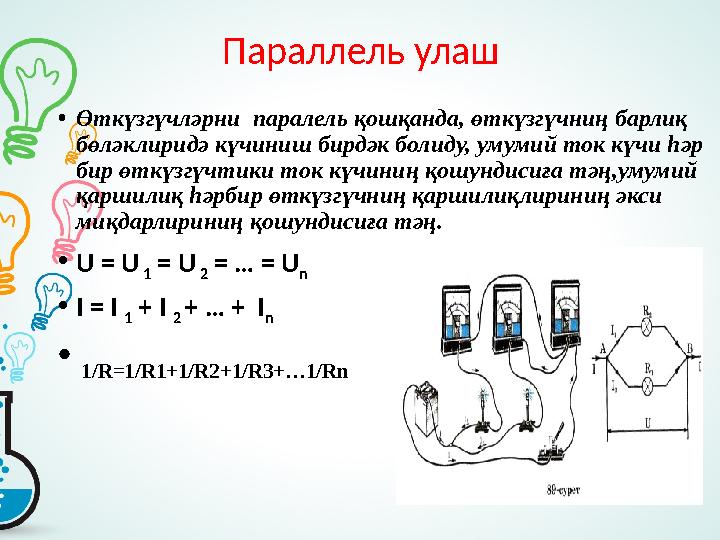

Параллель улаш • Өткүзгүчләрни паралель қошқанда, өткүзгүчниң барлиқ бөләклиридә күчиниш бирдәк болиду, умумий ток күчи һәр бир өткүзгүчтики ток күчиниң қошундисиға тәң,умумий қаршилиқ һәрбир өткүзгүчниң қаршилиқлириниң әкси миқдарлириниң қошундисиға тәң. • U = U 1 = U 2 = … = U n • I = I 1 + I 2 + … + I n • 1/R=1/R1+1/R2+1/R3+…1/Rn

7 слайд

#8 слайд

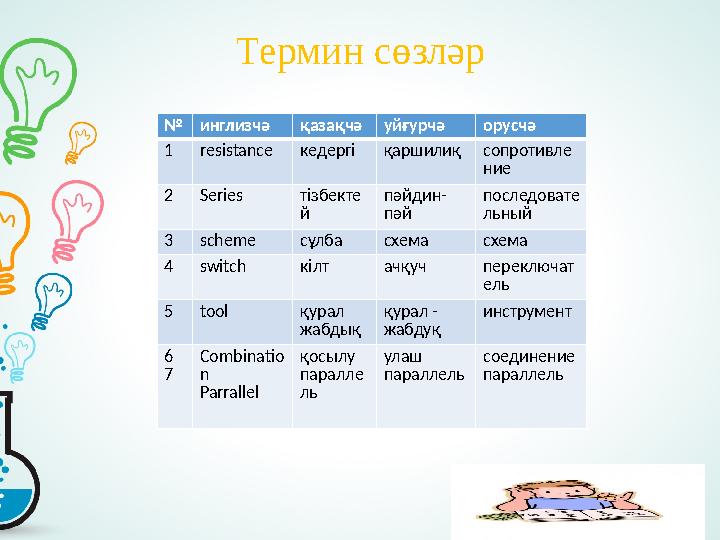

Термин сөзләр № инглизчә қазақчә уйғурчә орусчә 1 resistance кедергі қаршилиқ сопротивле ние 2 S eries тізбекте й пәйдин- пәй последовате льный 3 scheme сұлба схема схема 4 switch кілт ачқуч переключат ель 5 tool қурал жабдық қурал - жабдуқ инструмент 6 7 C ombinatio n Parrallel қосы лу паралле ль улаш параллель соединение параллель

8 слайд

#9 слайд

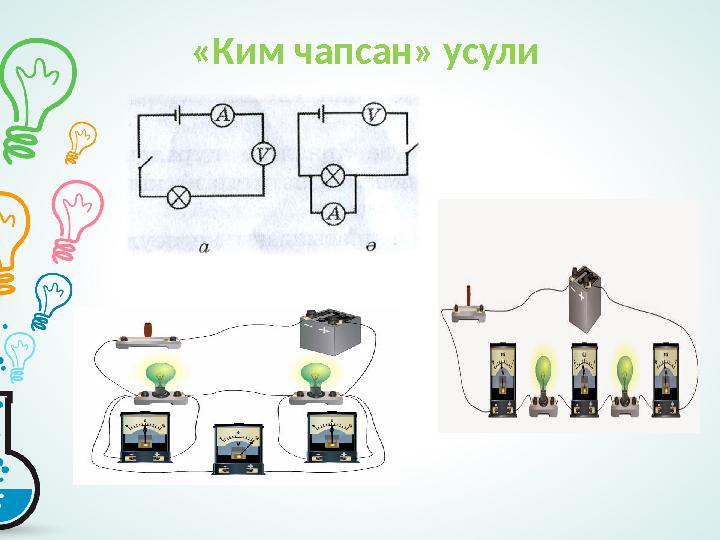

«Ким чапсан» усули

9 слайд

#10 слайд
Cepгiтy cәтi: «Зapядтap» усули

10 слайд

#11 слайд

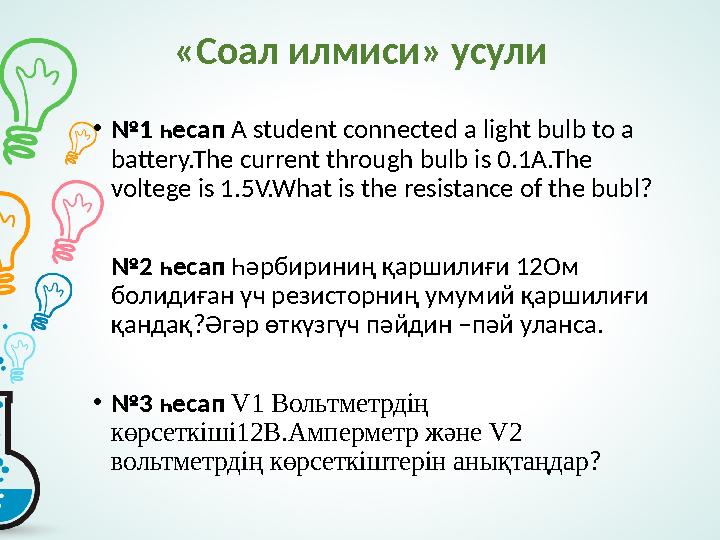

«Cоал илмиси» усули • № 1 һесап A student connected a light bulb to a battery.The current through bulb is 0.1A.The voltege is 1.5V.What is the resistance of the bubl ? № 2 һecап Һәрбириниң қаршилиғи 12Ом болидиған үч резисторниң умумий қаршилиғи қандақ?Әгәр өткүзгүч пәйдин –пәй уланса. • № 3 һecап V 1 Вольтметрдің көрсеткіші12В.Амперметр және V 2 вольтметрдің көрсеткіштерін анықтаңдар ?

11 слайд

#12 слайд

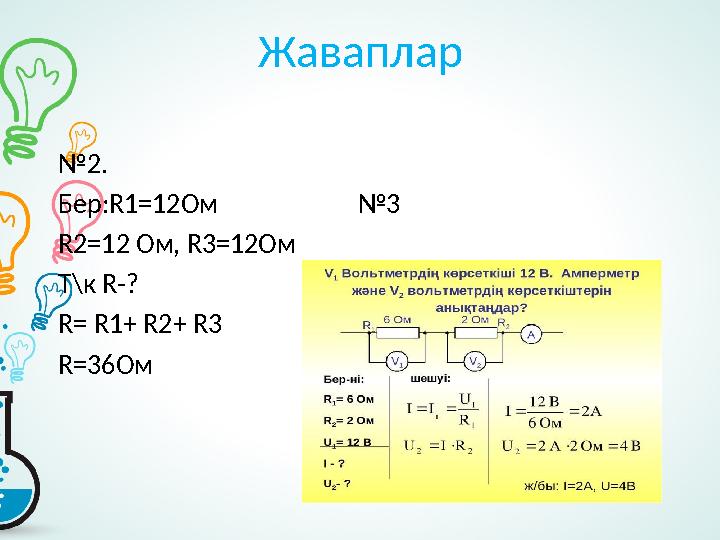

Жаваплар № 2. Бер: R1=12 Ом №3 R 2 =12 Ом, R 3 =12 Ом Т\к R -? R= R1 + R 2+ R 3 R=36 Ом

12 слайд

#13 слайд

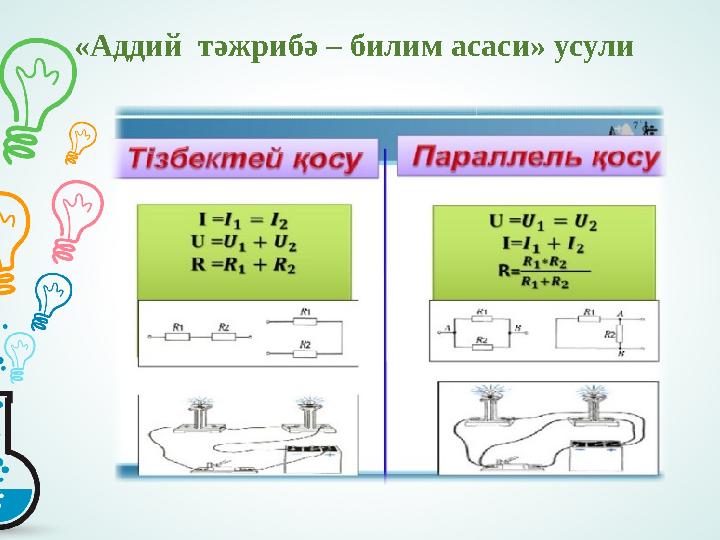

«Аддий тәжpибә – билим асаси» усули

13 слайд

#14 слайд
Рефлекция: «Пәләмпәй» усули •

14 слайд

#15 слайд
Өйгә тапшурма Өткүзгүчләрни пәйдин-пәй вә паралель қошуш. № 17көнүкмә №2,№3 ишләп келиш .

15 слайд

#16 слайд
Диққитиңларға рәхмәт!

16 слайд
