OWEN Logic бағдарламалау ортасы

1 слайд

#2 слайд

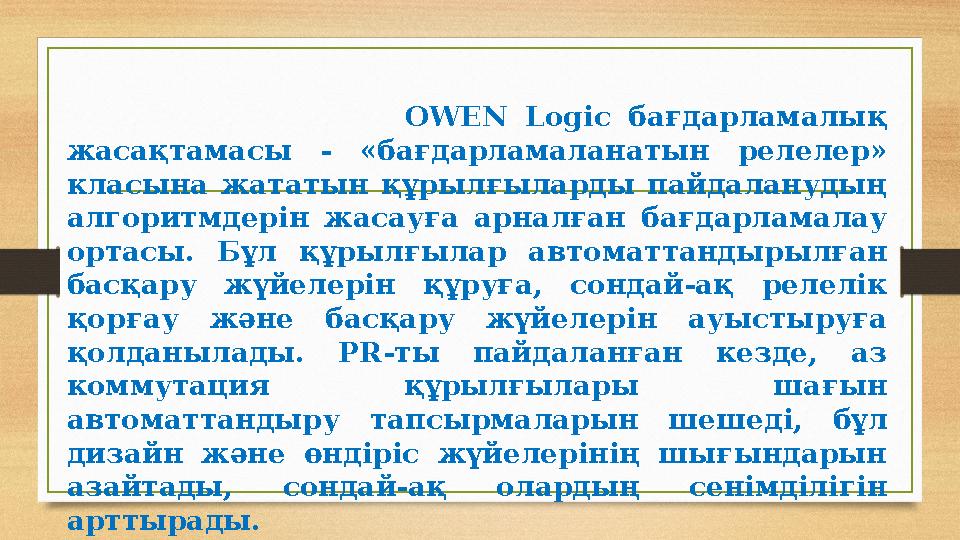

OWEN Logic бағдарламалық жасақтамасы - «бағдарламаланатын релелер» класына жататын құрылғыларды пайдаланудың алгоритмдерін жасауға арналған бағдарламалау ортасы. Бұл құрылғылар автоматтандырылған басқару жүйелерін құруға, сондай-ақ релелік қорғау және басқару жүйелерін ауыстыруға қолданылады. PR-ты пайдаланған кезде, аз коммутация құрылғылары шағын автоматтандыру тапсырмаларын шешеді, бұл дизайн және өндіріс жүйелерінің шығындарын азайтады, сондай-ақ олардың сенімділігін арттырады.

2 слайд

#3 слайд

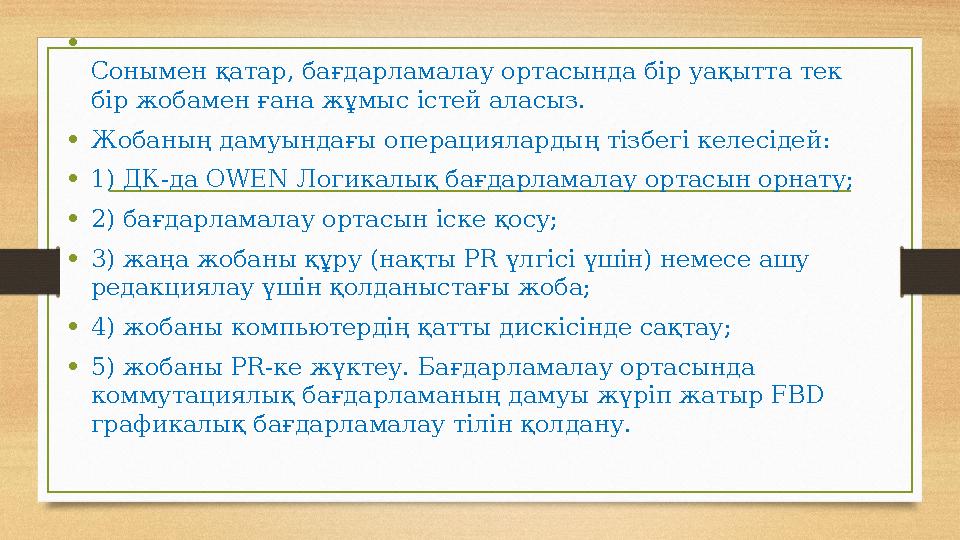

• Сонымен қатар, бағдарламалау ортасында бір уақытта тек бір жобамен ғана жұмыс істей аласыз. •Жобаның дамуындағы операциялардың тізбегі келесідей: •1) ДК-да OWEN Логикалық бағдарламалау ортасын орнату; •2) бағдарламалау ортасын іске қосу; •3) жаңа жобаны құру (нақты PR үлгісі үшін) немесе ашу редакциялау үшін қолданыстағы жоба; •4) жобаны компьютердің қатты дискісінде сақтау; •5) жобаны PR-ке жүктеу. Бағдарламалау ортасында коммутациялық бағдарламаның дамуы жүріп жатыр FBD графикалық бағдарламалау тілін қолдану.

3 слайд

#4 слайд
OWEN Logic бағдарламасын іске қосу үшін келесі пәрменді таңдаңыз: • «Пуск – Все Программы - OWEN - OWEN Logic - OWEN Logic» немесе •Жұмыс үстелінен тиісті белгішесін тінтуірдің сол жақ батырмасымен 2 рет басыңыз.

4 слайд

#5 слайд

5 слайд

#6 слайд
Бағдарламаның негізгі терезесі мыналарды қамтиды: -терезенің тақырыбы (жоғарғы сызық) - жобада атаудан кейін жоба файлының атауы және оның орналасқан жері туралы ақпаратты автоматты түрде көрсетеді компьютерде орналастыру; - - Бағдарламаның негізгі мәзірі: Файл, Көрініс, Құрылғы, Қызмет, Көмек; - - Жиі қолданылатын әрекеттерді жылдам қоңырау шалу үшін құралдар тақталары (3.1-кесте).

6 слайд

#7 слайд
Файл/ Программаны приборға жазу Бағдарламаны құрылғыда жазу - PR-да жасалған жоба Файл/ Информация Ақпарат - PR-дағы бағдарламалық қамтамасыз ету нұсқасымен және жобаның мақсатты белгілеуімен (OL, ол үшін жоба әзірленді) Вид /СЕТКА Тор - торды кенепте көрсетуге әкеледі (жобаның орналасу аумағында) Кішірейту - үлкейту жобалық схеманың жұмыс алаңы Бастапқы өлшем - әдепкі бойынша орнатылған жоба схемасының жұмыс өрісінің масштабына оралады Ұлғайту - үлкейту жобалық схеманың жұмыс алаңы

7 слайд

#8 слайд

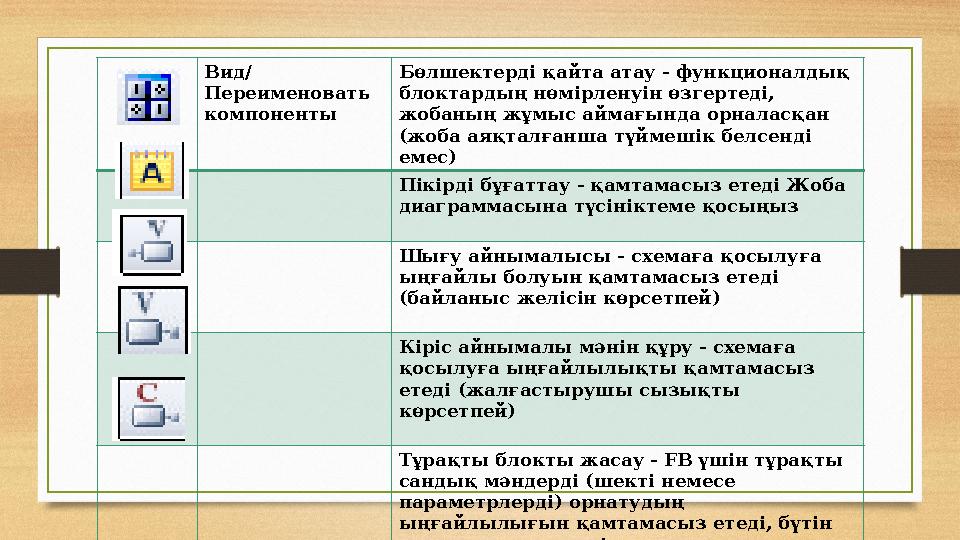

Вид/ Переименовать компоненты Бөлшектерді қайта атау - функционалдық блоктардың нөмірленуін өзгертеді, жобаның жұмыс аймағында орналасқан (жоба аяқталғанша түймешік белсенді емес) Пікірді бұғаттау - қамтамасыз етеді Жоба диаграммасына түсініктеме қосыңыз Шығу айнымалысы - схемаға қосылуға ыңғайлы болуын қамтамасыз етеді (байланыс желісін көрсетпей) Кіріс айнымалы мәнін құру - схемаға қосылуға ыңғайлылықты қамтамасыз етеді (жалғастырушы сызықты көрсетпей) Тұрақты блокты жасау - FB үшін тұрақты сандық мәндерді (шекті немесе параметрлерді) орнатудың ыңғайлылығын қамтамасыз етеді, бүтін мәндермен жұмыс істеу

8 слайд

#9 слайд

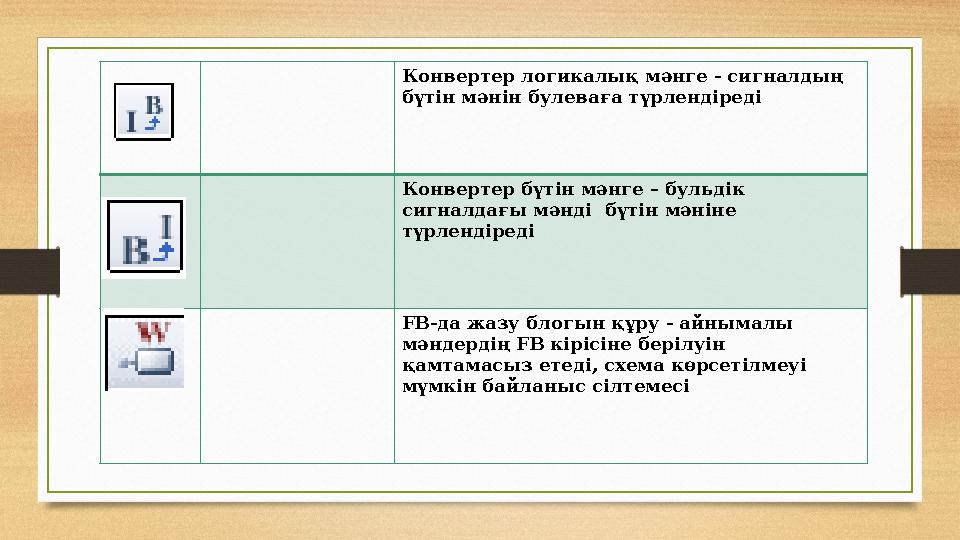

Конвертер логикалық мәнге - сигналдың бүтін мәнін булеваға түрлендіреді Конвертер бүтін мәнге – бульдік сигналдағы мәнді бүтін мәніне түрлендіреді FB-да жазу блогын құру - айнымалы мәндердің FB кірісіне берілуін қамтамасыз етеді, схема көрсетілмеуі мүмкін байланыс сілтемесі
