Презентация Магнит өрісі 10 сынып

#1 слайд

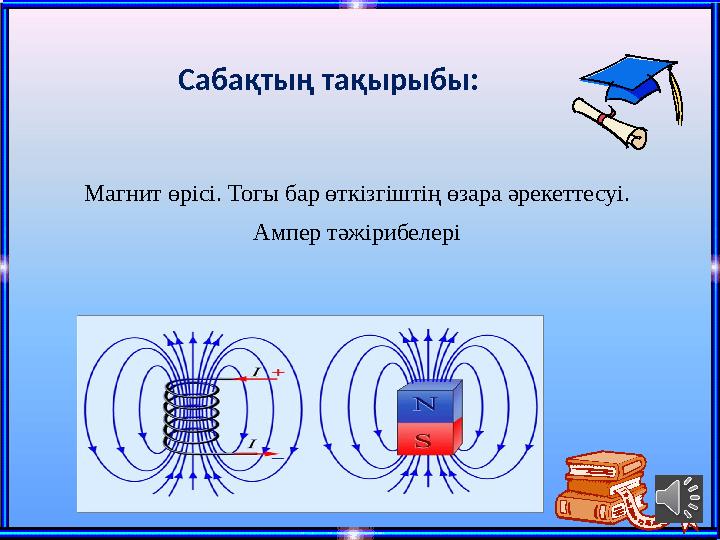

С a б a қтың т a қырыбы: Магнит өрісі. Тогы бар өткізгіштің өзара әрекеттесуі. Ампер тәжірибелері

1 слайд

#2 слайд

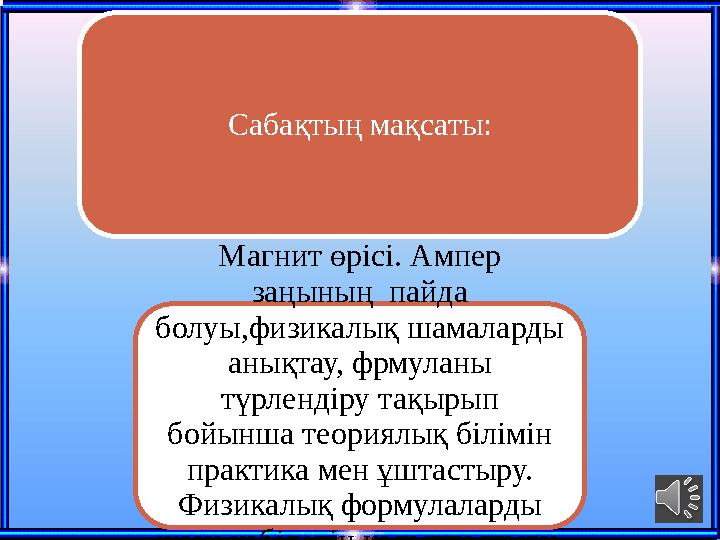

Сабақтың мақсаты: Магнит өрісі. Ампер заңының пайда болуы,физикалық шамаларды анықтау, фрмуланы түрлендіру тақырып бойынша теориялық білімін практика мен ұштастыру. Физикалық формулаларды жазу қабілетін қалыптастыру. Есеп шығаруда қолдану

2 слайд

#3 слайд

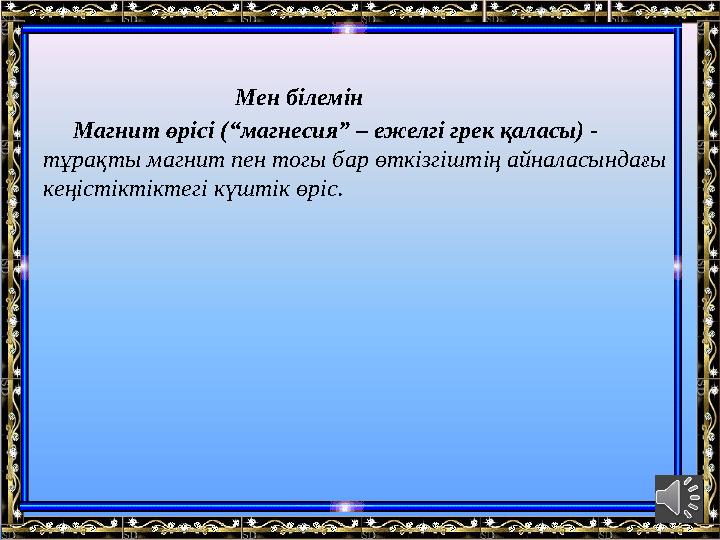

Мен білемін Магнит өрісі ( “ магнесия ” – ежелгі грек қаласы) - тұрақты магнит пен тогы бар өткізгіштің айналасындағы кеңістіктіктегі күштік өріс.

3 слайд

#4 слайд

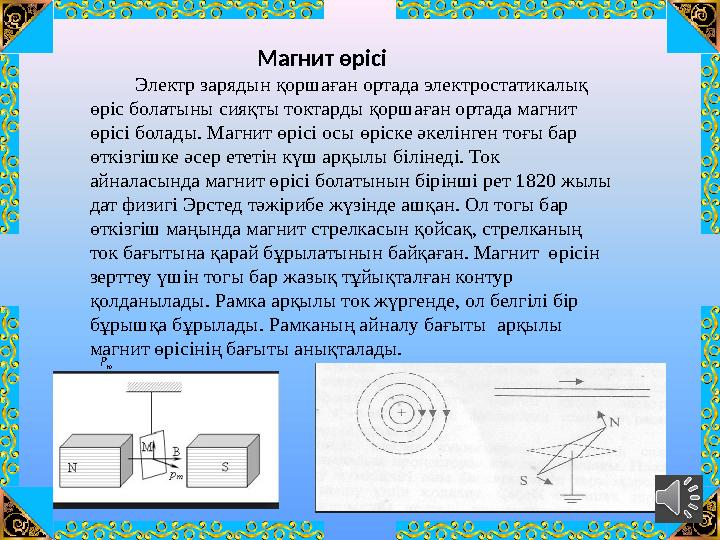

Магнит өрісі Электр зарядын қоршаған ортада электростатикалық өріс болатыны сияқты токтарды қоршаған ортада магнит өрісі болады. Магнит өрісі осы өріске әкелінген тоғы бар өткізгішке әсер ететін күш арқылы білінеді. Ток айналасында магнит өрісі болатынын бірінші рет 1820 жылы дат физигі Эрстед тәжірибе жүзінде ашқан. Ол тогы бар өткізгіш маңында магнит стрелкасын қойсақ, стрелканың ток бағытына қарай бұрылатынын байқаған. Магнит өрісін зерттеу үшін тогы бар жазық тұйықталған контур қолданылады. Рамка арқылы ток жүргенде, ол белгілі бір бұрышқа бұрылады. Рамканың айналу бағыты арқылы магнит өрісінің бағыты анықталады. тР

4 слайд

#5 слайд

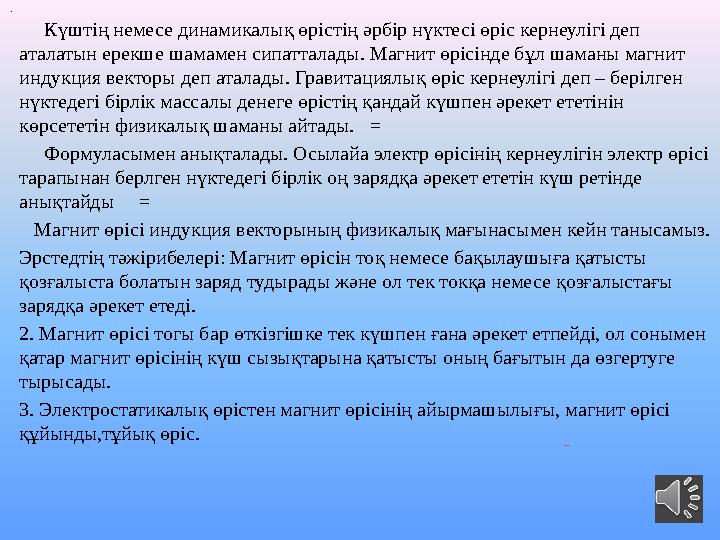

Күштің немесе динамикалық өрістің әрбір нүктесі өріс кернеулігі деп аталатын ерекше шамамен сипатталады. Магнит өрісінде бұл шаманы магнит индукция векторы деп аталады. Гравитациялық өріс кернеулігі деп – берілген нүктедегі бірлік массалы денеге өрістің қандай күшпен әрекет ететінін көрсететін физикалық шаманы айтады. = Формуласымен анықталады. Осылайа электр өрісінің кернеулігін электр өрісі тарапынан берлген нүктедегі бірлік оң зарядқа әрекет ететін күш ретінде анықтайды = Магнит өрісі индукция векторының физикалық мағынасымен кейн танысамыз. Эрстедтің тәжірибелері: Магнит өрісін тоқ немесе бақылаушыға қатысты қозғалыста болатын заряд тудырады және ол тек токқа немесе қозғалыстағы зарядқа әрекет етеді. 2. Магнит өрісі тогы бар өткізгішке тек күшпен ғана әрекет етпейді, ол сонымен қатар магнит өрісінің күш сызықтарына қатысты оның бағытын да өзгертуге тырысады. 3. Электростатикалық өрістен магнит өрісінің айырмашылығы, магнит өрісі құйынды,тұйық өріс.

5 слайд

#6 слайд

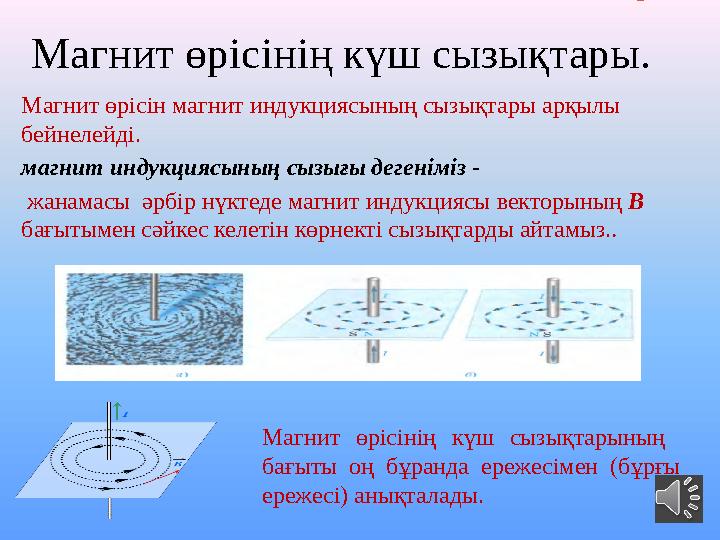

Магнит өрісінің күш сызықтары. Магнит өрісін магнит индукциясының сызықтары арқылы бейнелейді. магнит индукциясының сызығы дегеніміз - жанамасы әрбір нүктеде магнит индукциясы векторының В бағытымен сәйкес келетін көрнекті сызықтарды айтамыз. . Магнит өрісінің күш сызықтарының бағыты оң бұранда ережесімен (бұрғы ережесі) анықталады.

6 слайд

#7 слайд

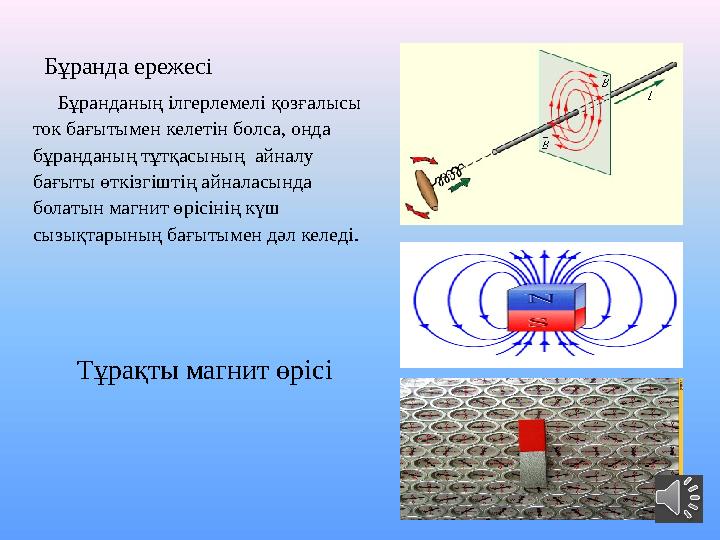

Тұрақты магнит өрісіБұранда ережесі Бұранданың ілгерлемелі қозғалысы ток бағытымен келетін болса, онда бұранданың тұтқасының айналу бағыты өткізгіштің айналасында болатын магнит өрісінің күш сызықтарының бағытымен дәл келеді.

7 слайд

#8 слайд

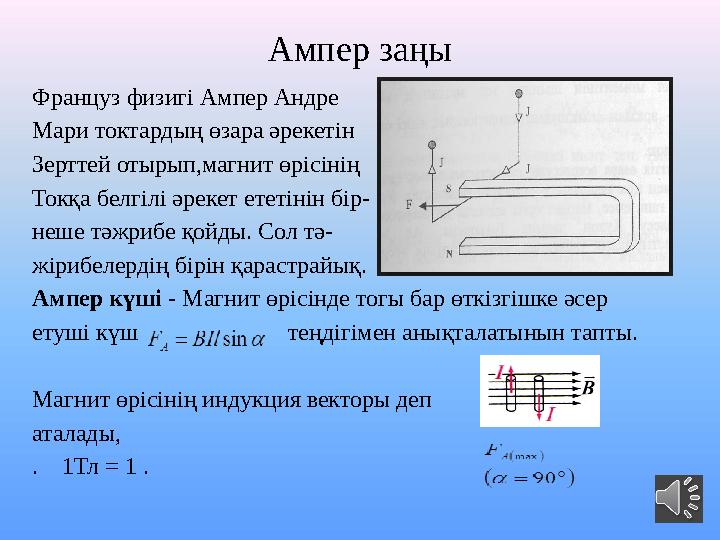

Ампер заңы Француз физигі Ампер Андре Мари токтардың өзара әрекетін Зерттей отырып,магнит өрісінің Токқа белгілі әрекет ететінін бір- неше тәжрибе қойды. Сол тә- жірибелердің бірін қарастрайық. Ампер күші - Магнит өрісінде тогы бар өткізгішке әсер етуші күш теңдігімен анықталатынын тапты. Магнит өрісінің индукция векторы деп аталады, . 1 Тл = 1 .

8 слайд

#9 слайд

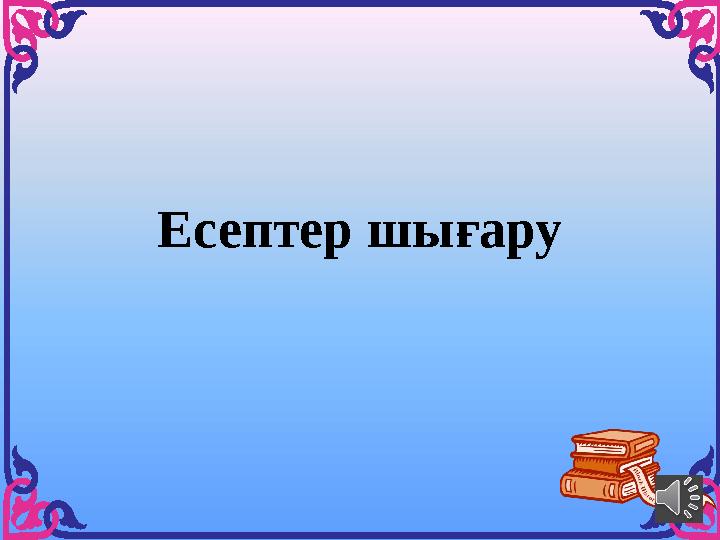

Есептер шығару

9 слайд

#10 слайд

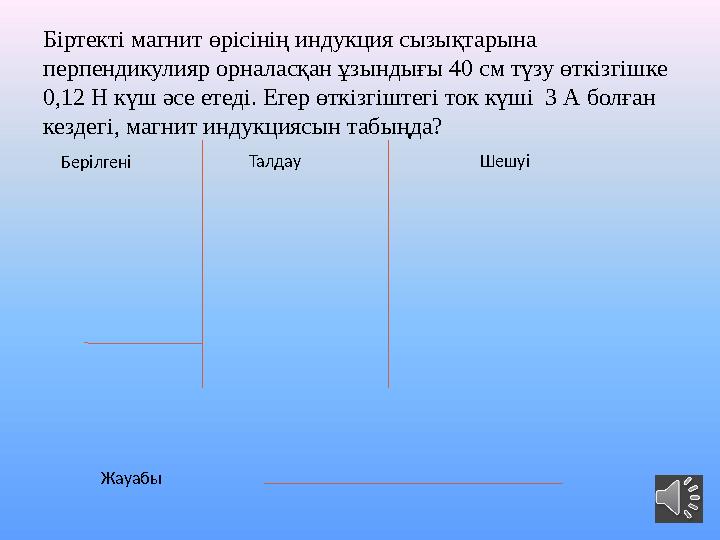

Берілгені Талдау Шешуі ЖауабыБіртекті магнит өрісінің индукция сызықтарына перпендикулияр орналасқан ұзындығы 40 см түзу өткізгішке 0,12 Н күш әсе етеді. Егер өткізгіштегі ток күші 3 А болған кездегі, магнит индукциясын табыңда?

10 слайд
