Радиобайланыс принциптері.

#1 слайд
Радиобайланыс принциптері. Алматы құрылыс және халықтық кәсіпшілік колледжінің физика пәні оқытушысы: Жарылқапова Ж.Ә.

1 слайд

#2 слайд

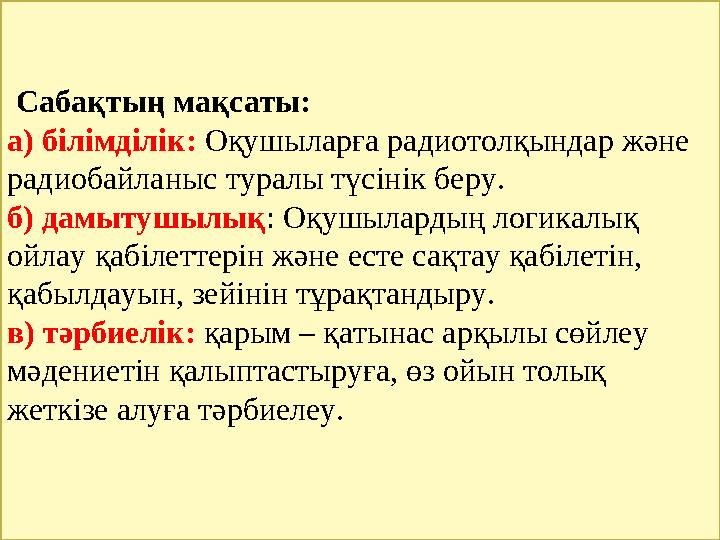

  Сабақтың мақсаты: а) білімділік:  Оқушыларға радиотолқындар және радиобайланыс туралы түсінік беру. б) дамытушылық : Оқушылардың логикалық ойлау қабілеттерін және есте сақтау қабілетін, қабылдауын, зейінін тұрақтандыру. в) тәрбиелік:   қарым – қатынас арқылы сөйлеу мәдениетін қалыптастыруға, өз ойын толық жеткізе алуға тәрбиелеу.

2 слайд

#3 слайд
1. Трансформатор деген не? 2. Трансформаторды ойлап тапқан кім? 3. Трансформатор құрылысы? 4. Трансформатордың қызметі? 5. Трансформатордың шартты белгісі? 6. Трансформация коэффициентінің формуласы? 7. Трансформатордың ПӘК-інің формуласы?Өткен сабақты қайталау сұрақтары

3 слайд

#4 слайд

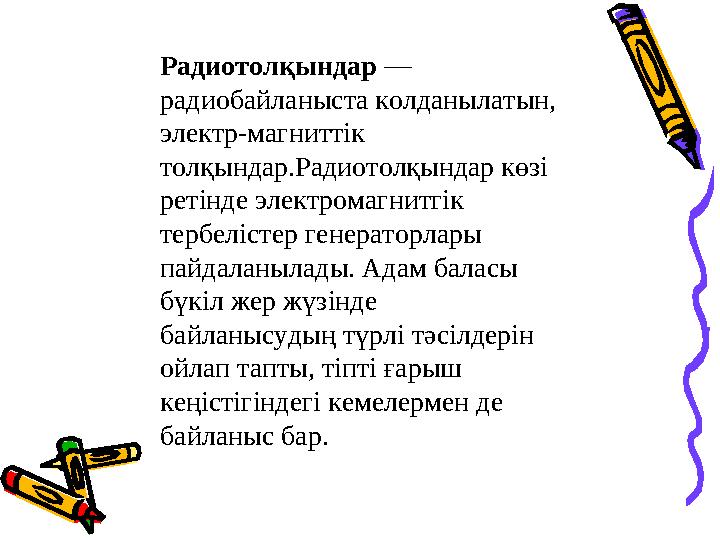

Радиотолқындар  — радиобайланыста колданылатын, электр-магниттік толқындар.Радиотолқындар көзі ретінде электромагнитгік тербелістер генераторлары пайдаланылады. Адам баласы бүкіл жер жүзінде байланысудың түрлі тәсілдерін ойлап тапты, тіпті ғарыш кеңістігіндегі кемелермен де байланыс бар.

4 слайд

#5 слайд

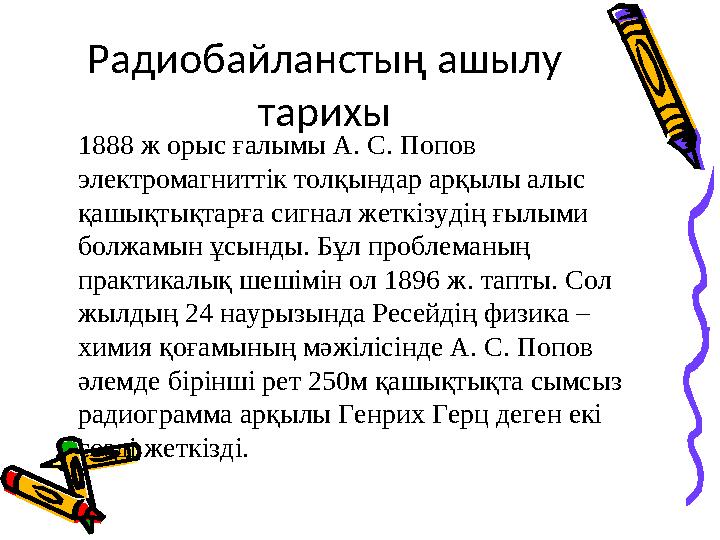

1888 ж орыс ғалымы А. С. Попов электромагниттік толқындар арқылы алыс қашықтықтарға сигнал жеткізудің ғылыми  болжамын ұсынды. Бұл проблеманың  практикалық шешімін ол 1896 ж. тапты. Сол жылдың 24 наурызында Ресейдің физика – химия қоғамының мәжілісінде А. С. Попов әлемде бірінші рет 250м қашықтықта сымсыз радиограмма арқылы Генрих Герц деген екі сөзді жеткізді. Радиобайланстың ашылу тарихы

5 слайд

#6 слайд
Попов Александр Степанович

6 слайд

#7 слайд

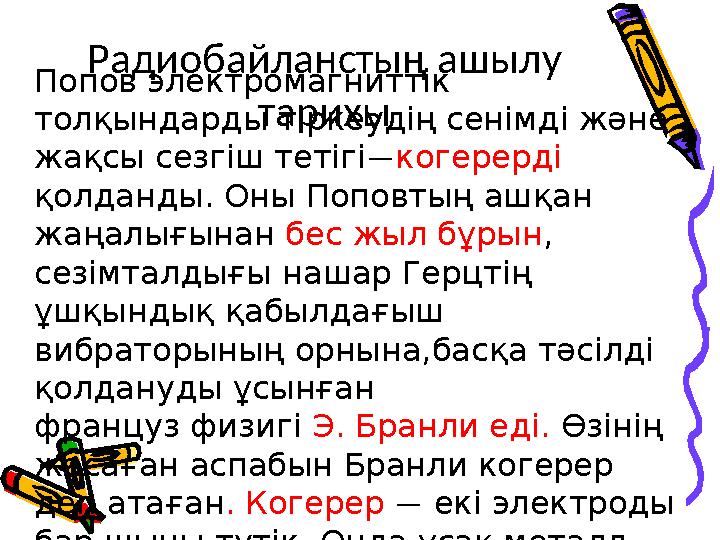

Попов электромагниттік толқындарды тіркеудің сенімді және жақсы сезгіш тетігі — когерерді қолданды. Оны Поповтың ашқан жаңалығынан бес жыл бұрын , сезімталдығы нашар Герцтің ұшқындық қабылдағыш вибраторының орнына,басқа тәсілді қолдануды ұсынған француз физигі Э. Бранли еді. Өзінің жасаған аспабын Бранли когерер деп атаған . Когерер — екі электроды бар шыны түтік. Онда ұсақ металл үгінділері салынған. Радиобайланстың ашылу тарихы

7 слайд

#8 слайд

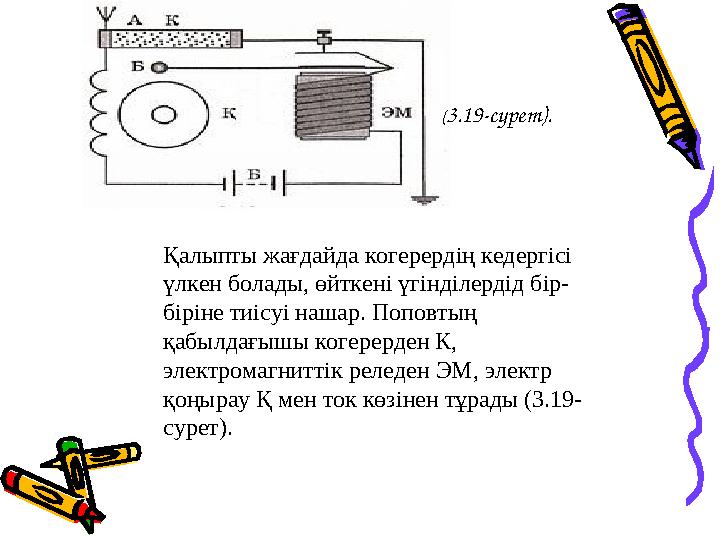

( 3.19-сурет). Қалыпты жағдайда когерердің кедергісі үлкен болады, өйткені үгінділердід бір- біріне тиісуі нашар. Поповтың қабылдағышы когерерден К, электромагниттік реледен ЭМ, электр қоңырау Қ мен ток көзінен тұрады (3.19- сурет).

8 слайд

#9 слайд

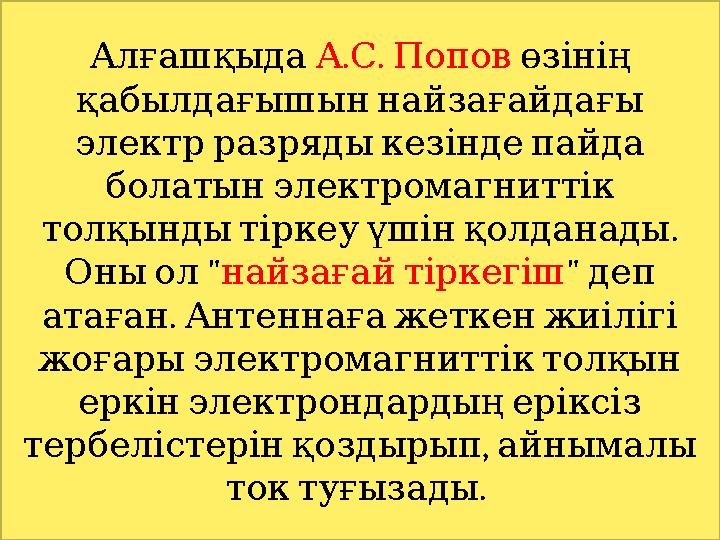

Алғашқыда . . А С Попов өзінің қабылдағышын найзағайдағы электр разряды кезінде пайда болатын электромагниттік . толқынды тіркеу үшін қолданады " Оны ол найзағай тіркегіш " деп . атаған Антеннаға жеткен жиілігі жоғары электромагниттік толқын еркін электрондардың еріксіз , тербелістерін қоздырып айнымалы . ток туғызады

9 слайд

#10 слайд

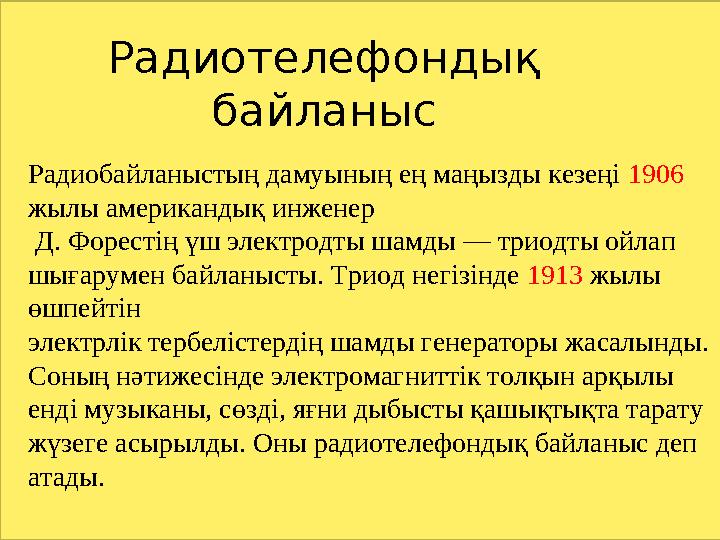

Радиобайланыстың дамуының ең маңызды кезеңі 1906 жылы американдық инженер Д. Форестің үш электродты шамды — триодты ойлап шығарумен байланысты. Триод негізінде 1913 жылы өшпейтін электрлік тербелістердің шамды генераторы жасалынды. Соның нәтижесінде электромагниттік толқын арқылы енді музыканы, сөзді, яғни дыбысты қашықтықта тарату жүзеге асырылды. Оны радиотелефондық байланыс деп атады. Радиотелефондық байланыс

10 слайд

#11 слайд

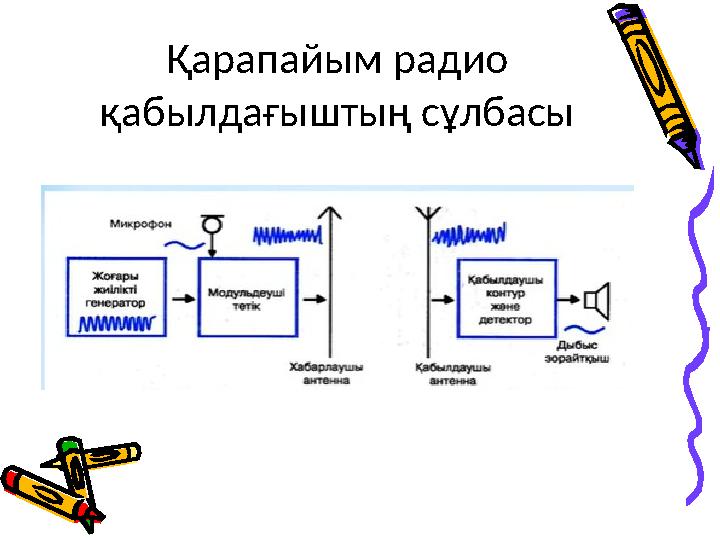

Қарапайым радио қабылдағыштың сұлбасы

11 слайд

#12 слайд

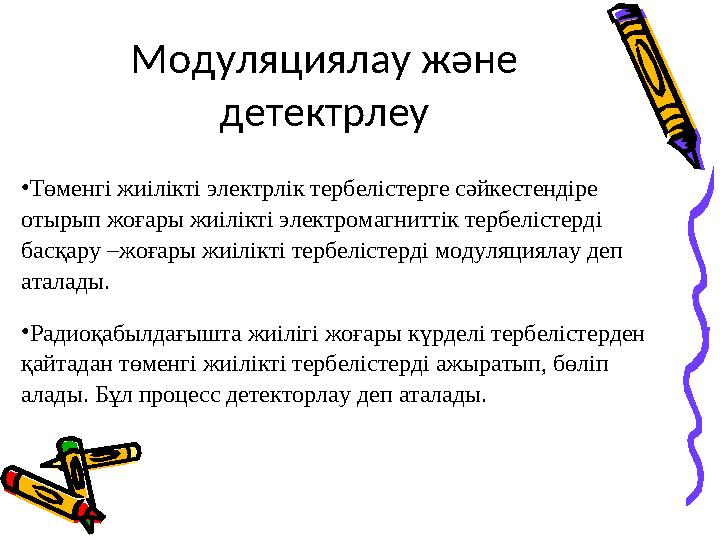

• Төменгі жиілікті электрлік тербелістерге сәйкестендіре отырып жоғары жиілікті электромагниттік тербелістерді басқару –жоғары жиілікті тербелістерді модуляциялау деп аталады. • Радиоқабылдағышта жиілігі жоғары күрделі тербелістерден қайтадан төменгі жиілікті тербелістерді ажыратып, бөліп алады. Бұл процесс детекторлау деп аталады. Модуляциялау және детектрлеу

12 слайд

#13 слайд

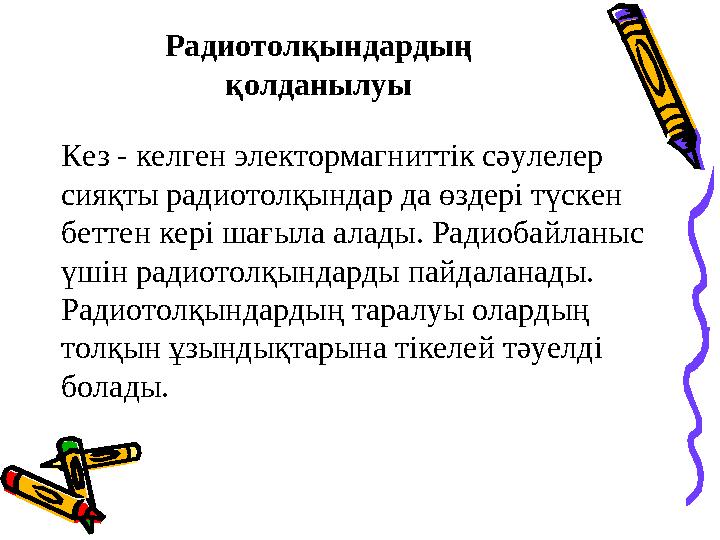

Кез - келген электормагниттік сәулелер сияқты радиотолқындар да өздері түскен беттен кері шағыла алады. Радиобайланыс үшін радиотолқындарды пайдаланады. Радиотолқындардың таралуы олардың толқын ұзындықтарына тікелей тәуелді болады. Радиотолқындардың қолданылуы

13 слайд

#14 слайд

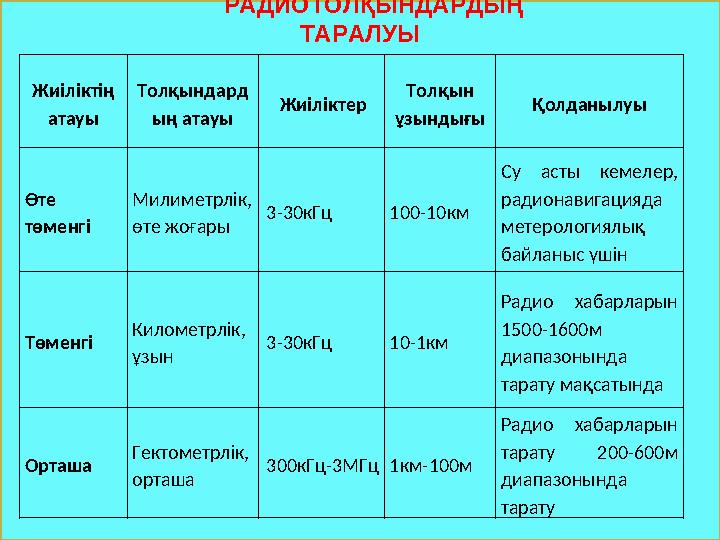

Жиіліктің атауы Толқындард ың атауы Жиіліктер Толқын ұзындығы Қолданылуы Өте төменгі Милиметрлік, өте жоғары 3-30кГц 100-10км Су асты кемелер, радионавигацияда метерологиялық байланыс үшін Төменгі Километрлік, ұзын 3-30кГц 10-1км Радио хабарларын 1500-1600м диапазонында тарату мақсатында Орташа Гектометрлік, орташа 300кГц-3МГц 1км-100м Радио хабарларын тарату 200-600м диапазонында таратуРАДИОТОЛҚЫНДАРДЫҢ ТАРАЛУЫ

14 слайд

#15 слайд

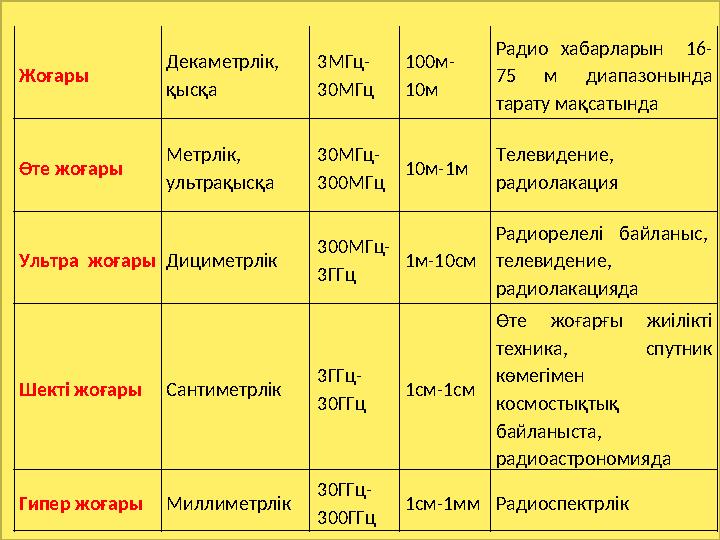

Жоғары Декаметрлік, қысқа 3МГц- 30МГц 100м- 10м Радио хабарларын 16- 75 м диапазонында тарату мақсатында Өте жоғары Метрлік, ультрақысқа 30МГц- 300МГц 10м-1м Телевидение, радиолакация Ультра жоғары Дициметрлік 300МГц- 3ГГц 1м-10см Радиорелелі байланыс, телевидение, радиолакацияда Шекті жоғары Сантиметрлік 3ГГц- 30ГГц 1см-1см Өте жоғарғы жиілікті техника, спутник көмегімен космостықтық байланыста, радиоастрономияда Гипер жоғары Миллиметрлік 30ГГц- 300ГГц 1см-1мм Радиоспектрлік

15 слайд

#16 слайд

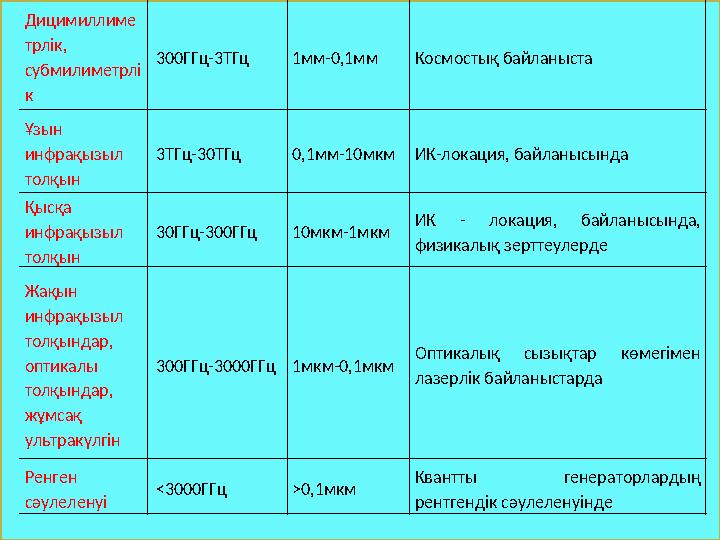

Дицимиллиме трлік, субмилиметрлі к 300ГГц-3ТГц 1мм-0,1мм Космостық байланыста Ұзын инфрақызыл толқын 3ТГц-30ТГц 0,1мм-10мкм ИК-локация, байланысында Қысқа инфрақызыл толқын 30ГГц-300ГГц 10мкм-1мкм ИК - локация, байланысында, физикалық зерттеулерде Жақын инфрақызыл толқындар, оптикалы толқындар, жұмсақ ультракүлгін 300ГГц-3000ГГц 1мкм-0,1мкм Оптикалық сызықтар көмегімен лазерлік байланыстарда Ренген сәулеленуі <3000ГГц >0,1мкм Квантты генераторлардың рентгендік сәулеленуінде

16 слайд

#17 слайд

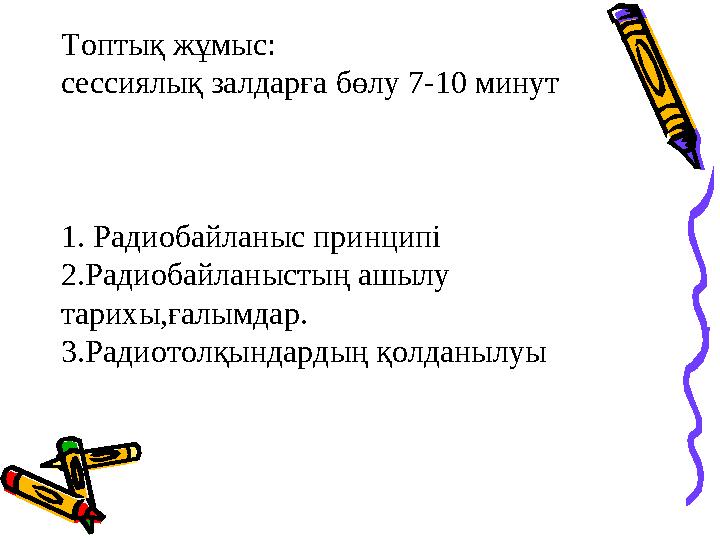

Топтық жұмыс: сессиялық залдарға бөлу 7-10 минут 1. Радиобайланыс принципі 2.Радиобайланыстың ашылу тарихы,ғалымдар. 3.Радиотолқындардың қолданылуы

17 слайд

#18 слайд

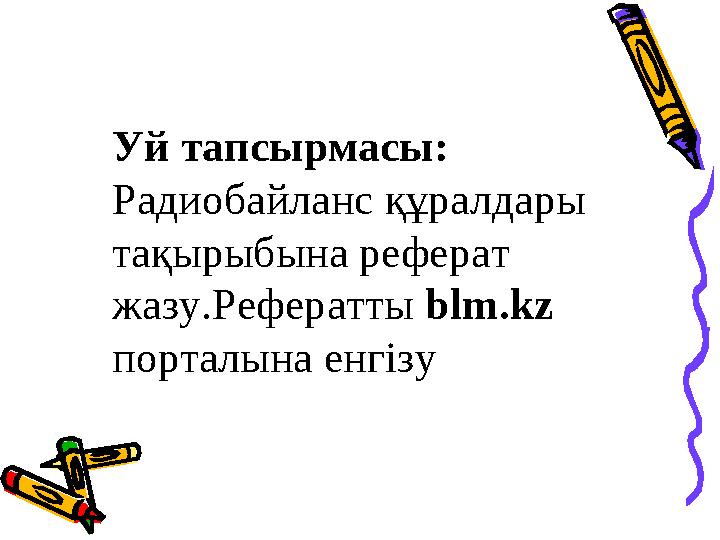

Уй тапсырмасы: Радиобайланс құралдары тақырыбына реферат жазу.Рефератты blm.kz порталына енгізу

18 слайд

#19 слайд

19 слайд
