#1 слайд
8 КЛАСС •Сила тока •Напряжение

1 слайд

#2 слайд

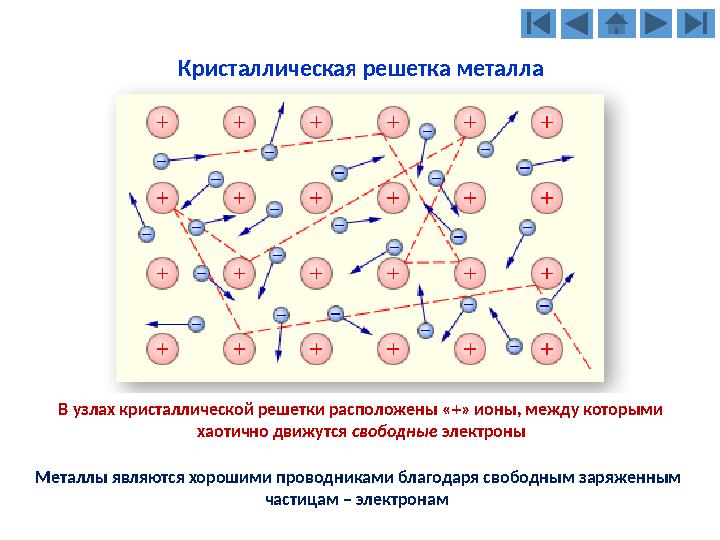

Кристаллическая решетка металла В узлах кристаллической решетки расположены «+» ионы, между которыми хаотично движутся   свободные электроны Металлы являются хорошими проводниками благодаря свободным заряженным частицам – электронам

2 слайд

#3 слайд

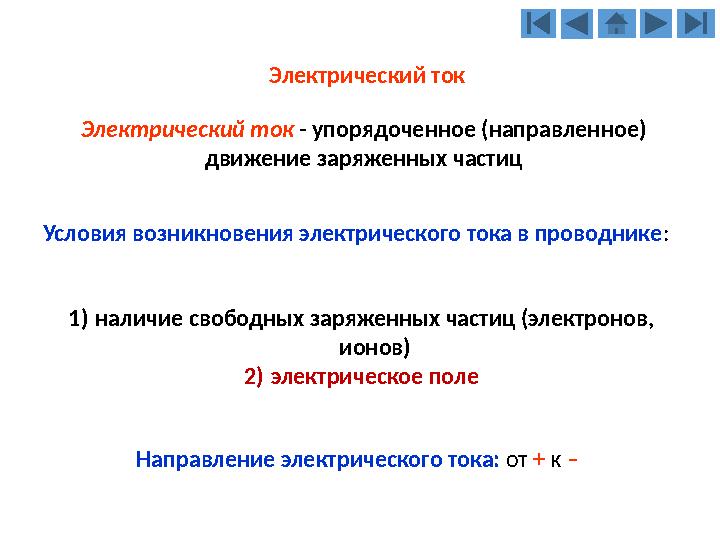

Электрический ток - упорядоченное (направленное) движение заряженных частиц Электрический ток Условия возникновения электрического тока в проводнике: 1)наличие свободных заряженных частиц (электронов, ионов) 2)электрическое поле Направление электрического тока: от + к –

3 слайд

#4 слайд

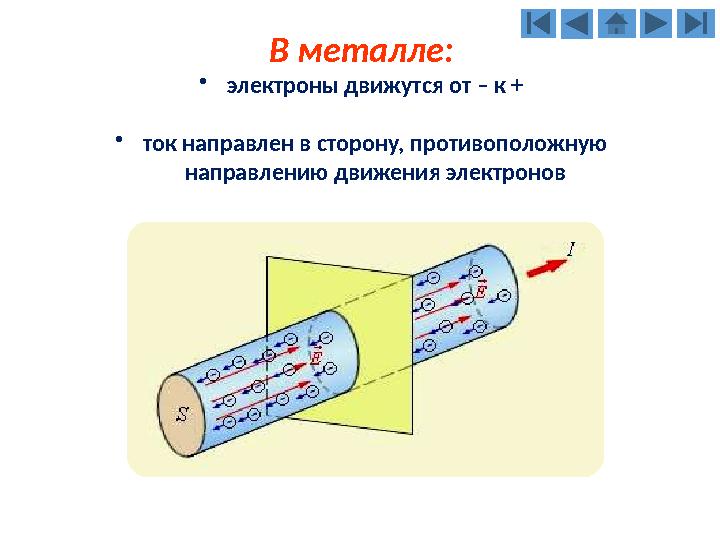

В металле: •электроны движутся от – к + •ток направлен в сторону, противоположную направлению движения электронов

4 слайд

#5 слайд

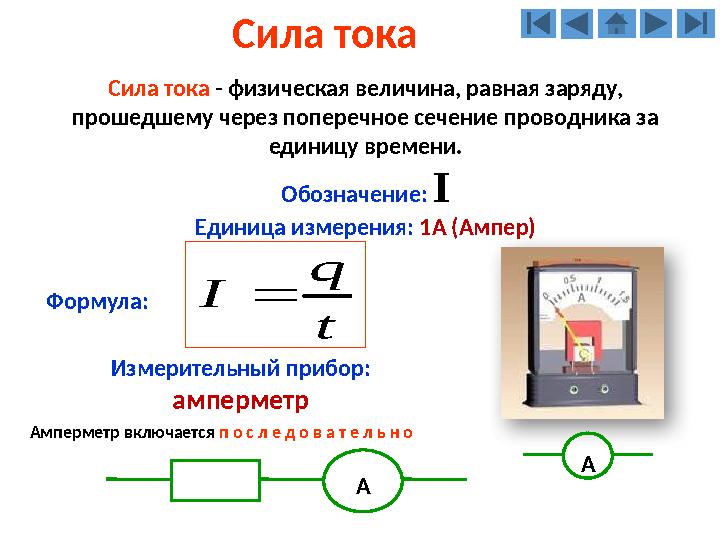

Сила тока Сила тока  - физическая величина, равная заряду, прошедшему через поперечное сечение проводника за единицу времени. Обозначение: I Единица измерения: 1А (Ампер) t q IФормула: Измерительный прибор: амперметр А Амперметр включается п о с л е д о в а т е л ь н о А

5 слайд

#6 слайд

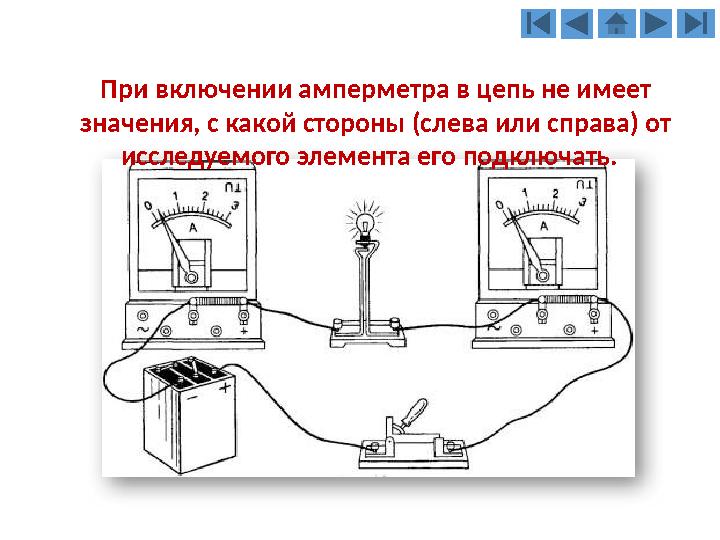

При включении амперметра в цепь не имеет значения, с какой стороны (слева или справа) от исследуемого элемента его подключать.

6 слайд

#7 слайд

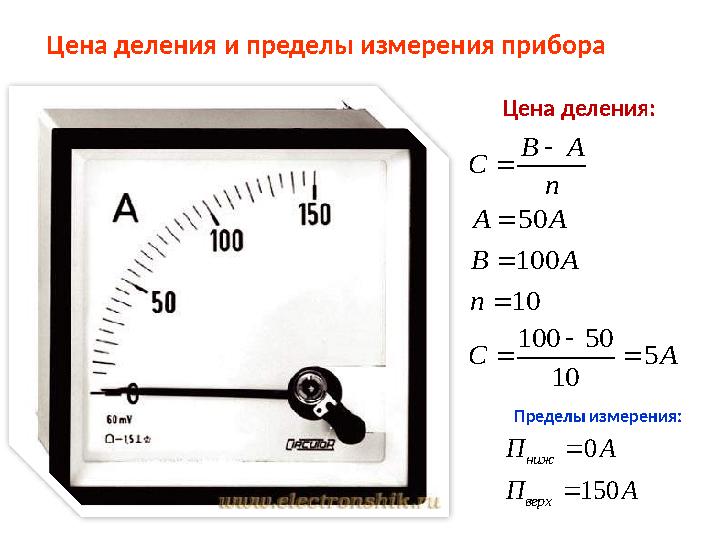

Цена деления и пределы измерения прибора n AB С   10 100 50    n AB AA АС 5 10 50100    Цена деления: АП АП верх ниж 150 0   Пределы измерения:

7 слайд

#8 слайд

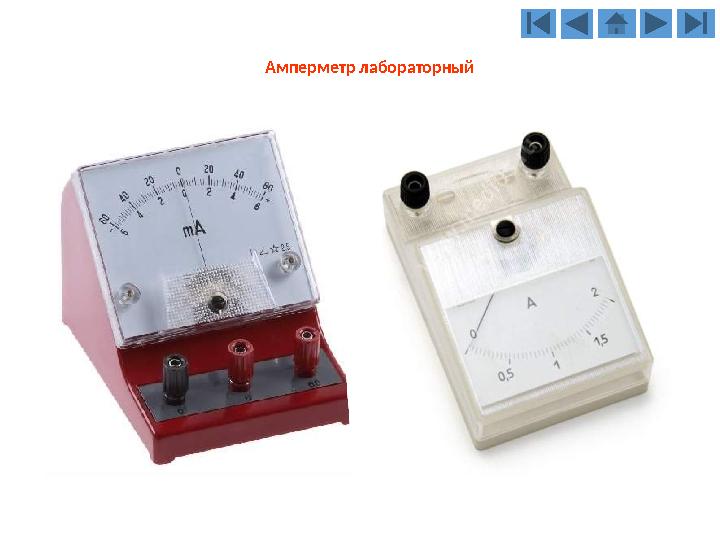

Амперметр лабораторный

8 слайд

#9 слайд

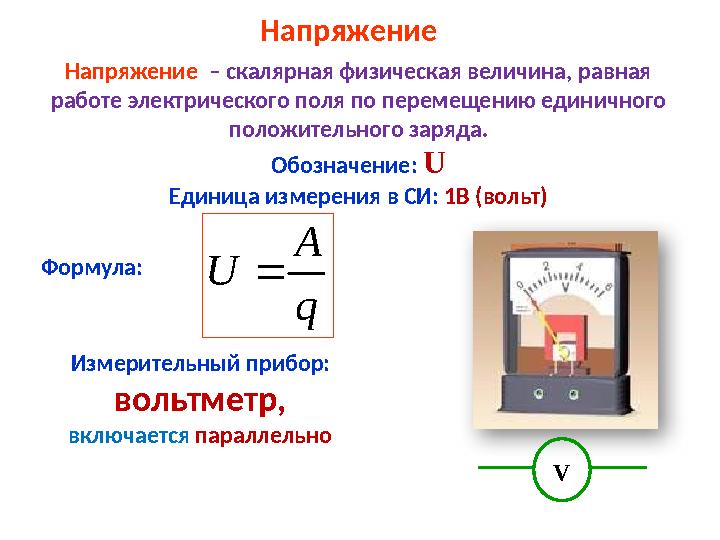

Напряжение   – скалярная физическая величина, равная работе электрического поля по перемещению единичного положительного заряда. Обозначение: U Единица измерения в СИ: 1В (вольт) q A U Напряжение Формула: Измерительный прибор: вольтметр, включается параллельно V

9 слайд

#10 слайд

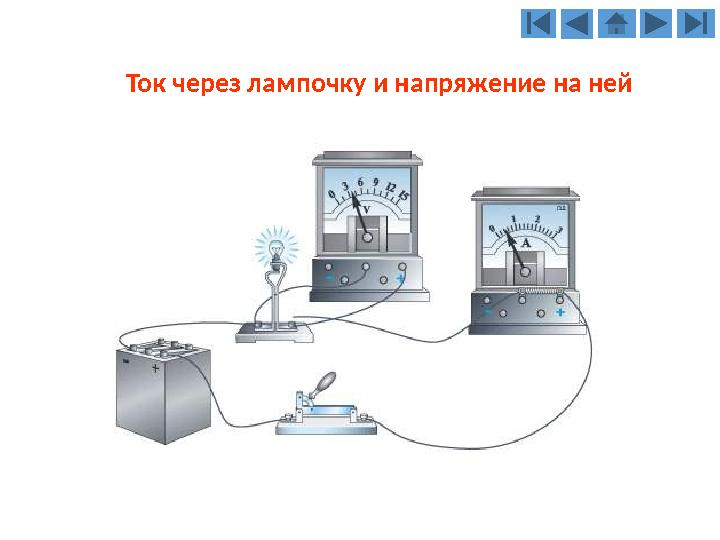

Ток через лампочку и напряжение на ней

10 слайд

#11 слайд

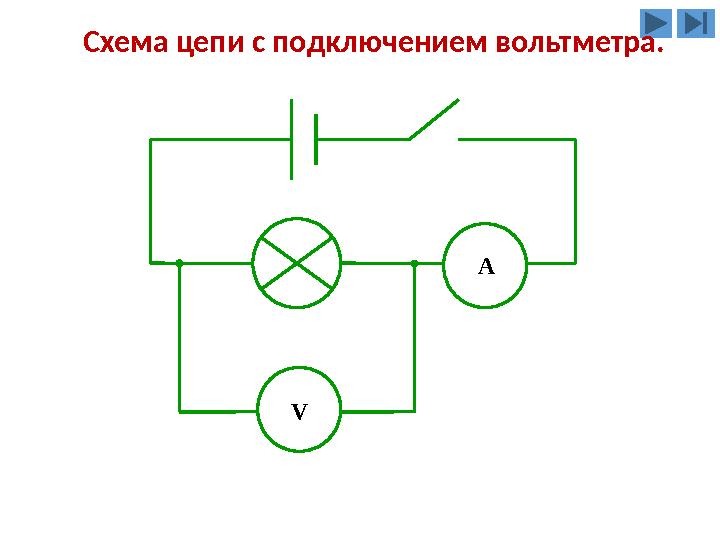

А V Схема цепи с подключением вольтметра.

11 слайд

#12 слайд

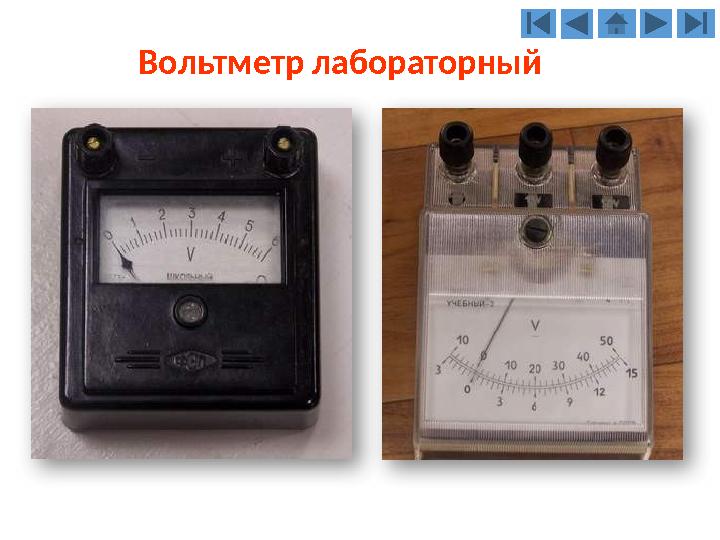

Вольтметр лабораторный

12 слайд

#13 слайд
Цена деления и пределы измерения прибора n AB С   10 300 200    n ВB ВA ВС 10 10 200300    Цена деления: ВП ВП верх ниж 500 100   Пределы измерения:

13 слайд

#14 слайд

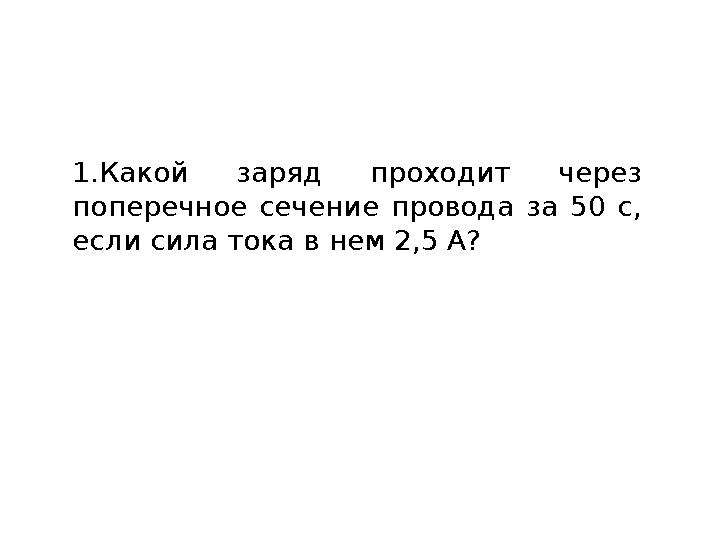

1.Какой заряд проходит через поперечное сечение провода за 50 с, если сила тока в нем 2,5 А?

14 слайд

#15 слайд

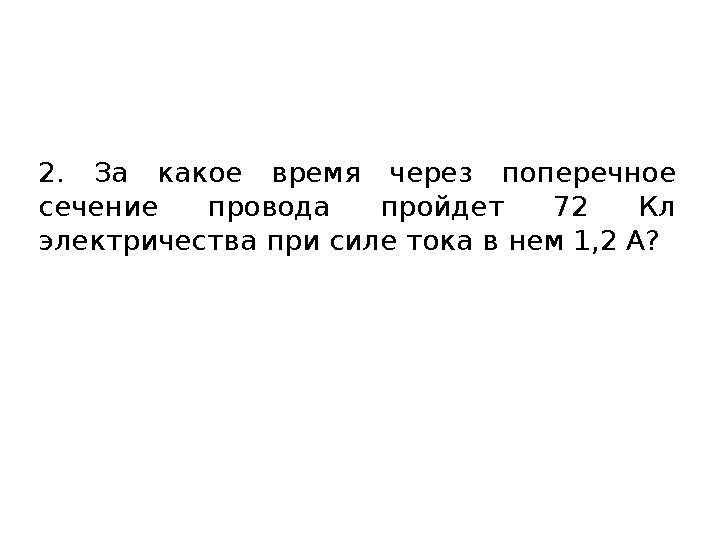

2. За какое время через поперечное сечение провода пройдет 72 Кл электричества при силе тока в нем 1,2 А?

15 слайд

#16 слайд

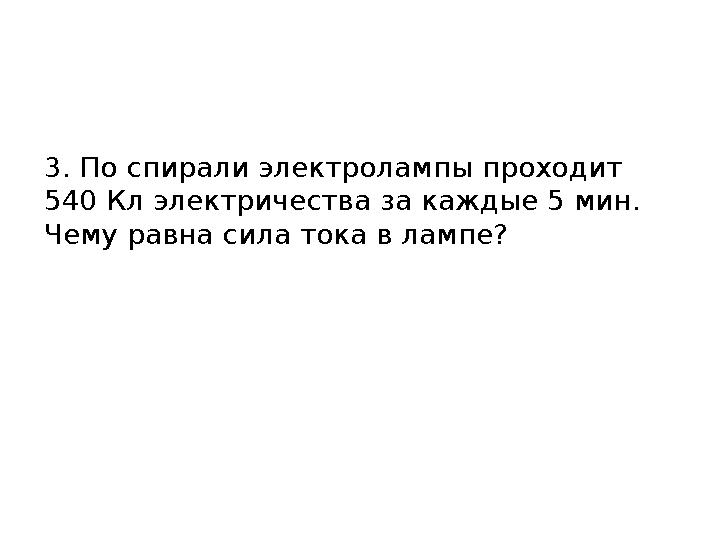

3. По спирали электролампы проходит 540 Кл электричества за каждые 5 мин. Чему равна сила тока в лампе?

16 слайд

#17 слайд
4. Какой заряд проходит через поперечное сечение провода за 50 с, если сила тока в нем 2,5 А?

17 слайд

#18 слайд

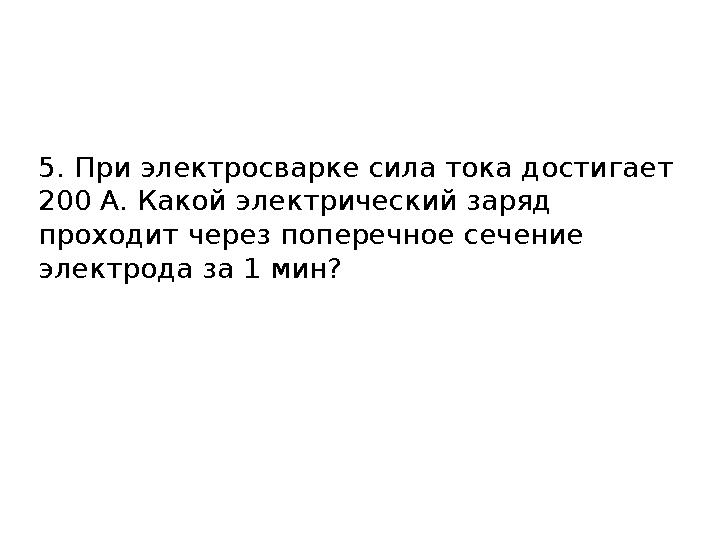

5. При электросварке сила тока достигает 200 А. Какой электрический заряд проходит через поперечное сечение электрода за 1 мин?

18 слайд

#19 слайд

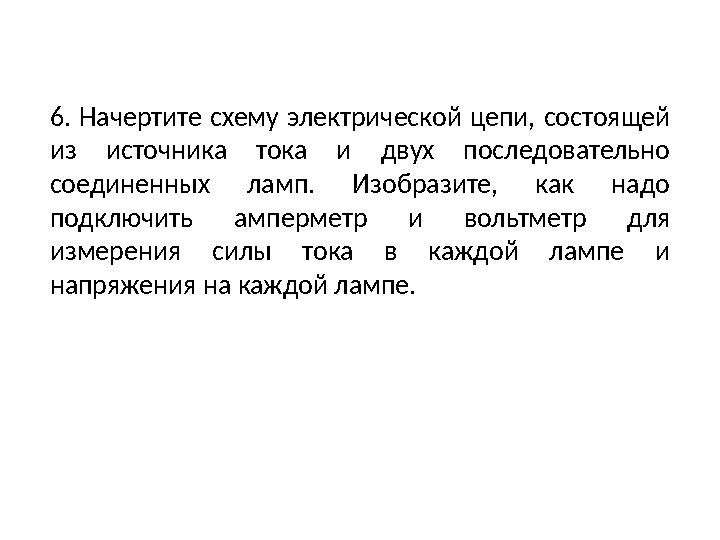

6. Начертите схему электрической цепи, состоящей из источника тока и двух последовательно соединенных ламп. Изобразите, как надо подключить амперметр и вольтметр для измерения силы тока в каждой лампе и напряжения на каждой лампе.

19 слайд

#20 слайд

20 слайд

#21 слайд
Закон Ома для участка цепи Формулировка закона: Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению. I=U/R

21 слайд

#22 слайд

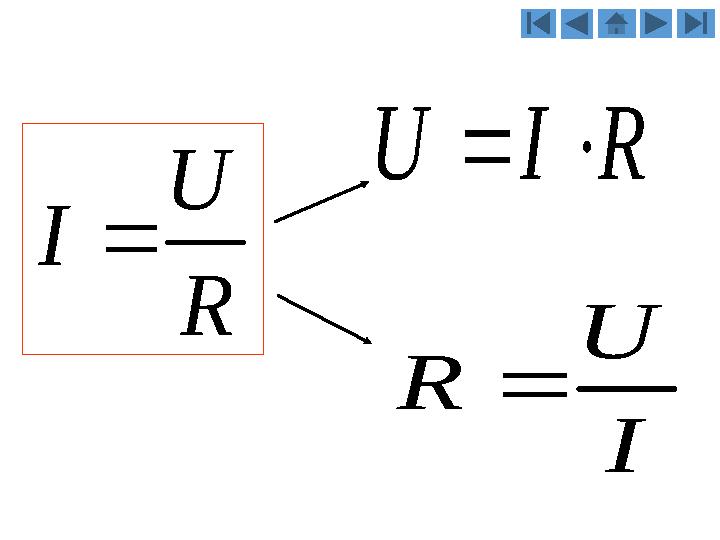

R U I RIU I U R

22 слайд

#23 слайд

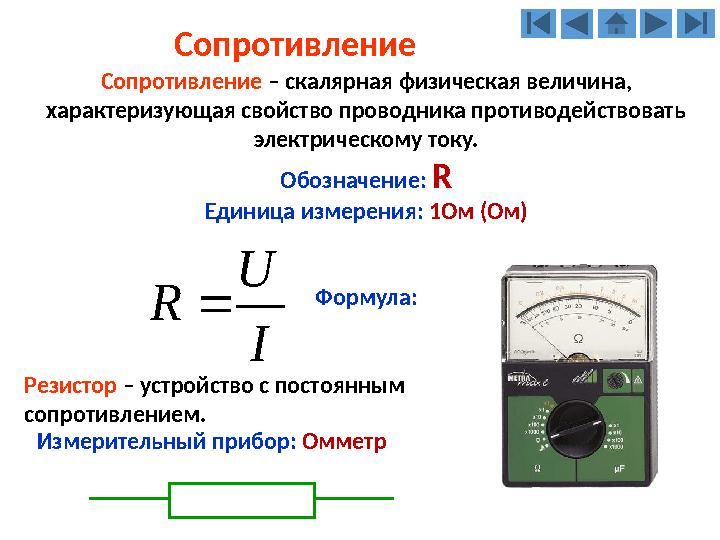

Сопротивление Сопротивление – скалярная физическая величина, характеризующая свойство проводника противодействовать электрическому току. Обозначение: R Единица измерения: 1Ом (Ом) Формула: Измерительный прибор: Омметр Резистор – устройство с постоянным сопротивлением. I U R

23 слайд

#24 слайд

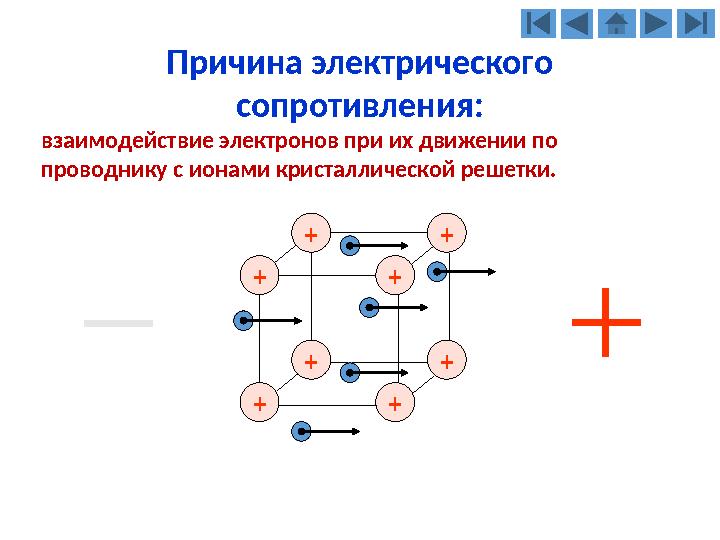

Причина электрического сопротивления: взаимодействие электронов при их движении по проводнику с ионами кристаллической решетки. + + + + + + + +

24 слайд

#25 слайд

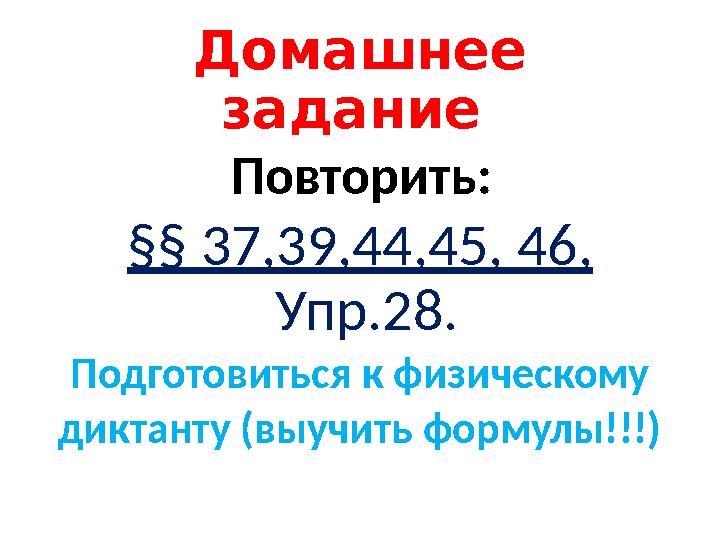

Домашнее задание Повторить: §§ 37,39,44,45, 46, Упр.28. Подготовиться к физическому диктанту (выучить формулы!!!)

25 слайд
