Стансалардағы жұмыс жүргізілетін орындарды қоршау тәртібі.

#1 слайд
{Тақырып: Стансалардағы жұмыс жүргізілетін орындарды қоршау тәртібі Сабақтың мақсаты: Стансалардағы жұмыс жүргізілетін орындарды қоршап үйрену.

1 слайд

#2 слайд

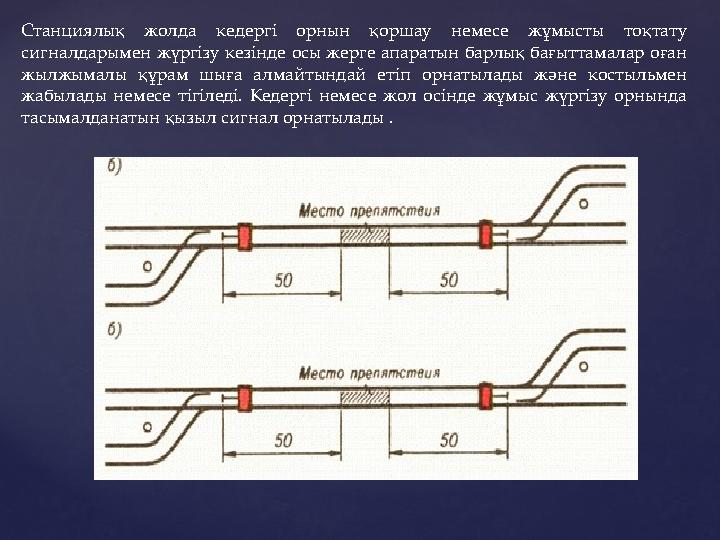

Станциялық жолда кедергі орнын қоршау немесе жұмысты тоқтату сигналдарымен жүргізу кезінде осы жерге апаратын барлық бағыттамалар оған жылжымалы құрам шыға алмайтындай етіп орнатылады және костыльмен жабылады немесе тігіледі. Кедергі немесе жол осінде жұмыс жүргізу орнында тасымалданатын қызыл сигнал орнатылады .

2 слайд

#3 слайд

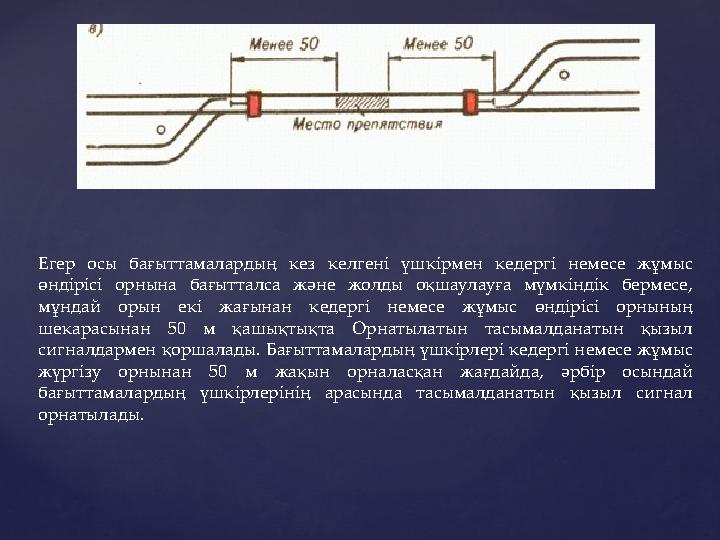

Егер осы бағыттамалардың кез келгені үшкірмен кедергі немесе жұмыс өндірісі орнына бағытталса және жолды оқшаулауға мүмкіндік бермесе, мұндай орын екі жағынан кедергі немесе жұмыс өндірісі орнының шекарасынан 50 м қашықтықта Орнатылатын тасымалданатын қызыл сигналдармен қоршалады. Бағыттамалардың үшкірлері кедергі немесе жұмыс жүргізу орнынан 50 м жақын орналасқан жағдайда, әрбір осындай бағыттамалардың үшкірлерінің арасында тасымалданатын қызыл сигнал орнатылады.

3 слайд

#4 слайд

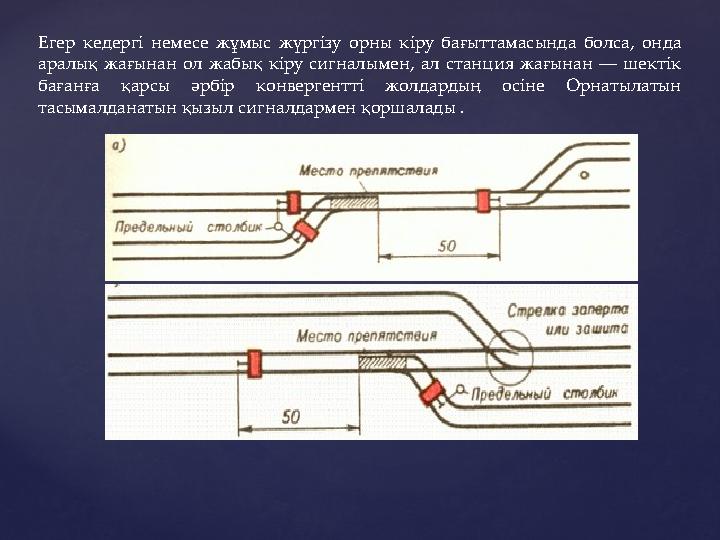

Егер кедергі немесе жұмыс жүргізу орны кіру бағыттамасында болса, онда аралық жағынан ол жабық кіру сигналымен, ал станция жағынан — шектік бағанға қарсы әрбір конвергентті жолдардың осіне Орнатылатын тасымалданатын қызыл сигналдармен қоршалады .

4 слайд

#5 слайд

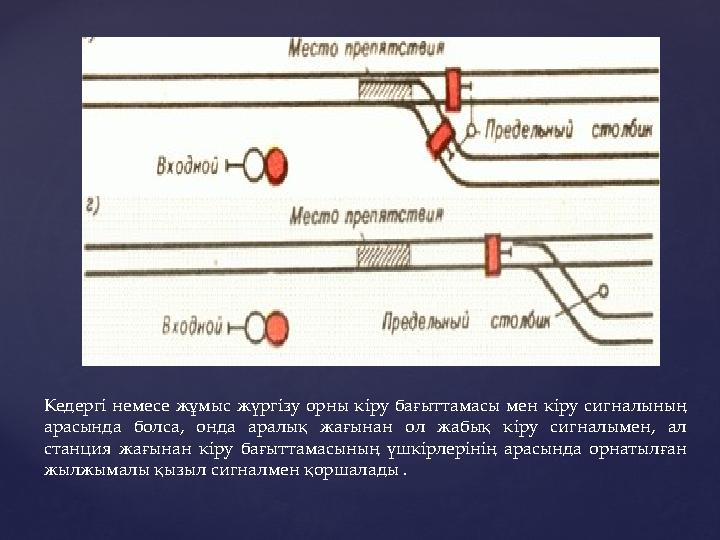

Кедергі немесе жұмыс жүргізу орны кіру бағыттамасы мен кіру сигналының арасында болса, онда аралық жағынан ол жабық кіру сигналымен, ал станция жағынан кіру бағыттамасының үшкірлерінің арасында орнатылған жылжымалы қызыл сигналмен қоршалады .

5 слайд

#6 слайд

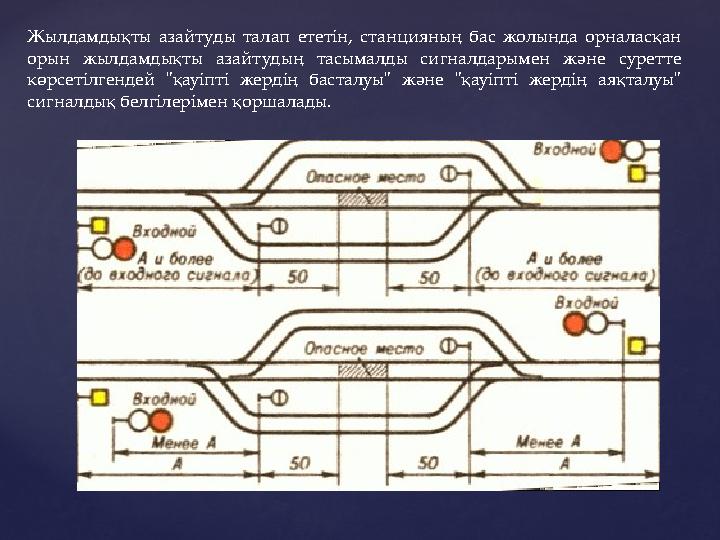

Жылдамдықты азайтуды талап ететін, станцияның бас жолында орналасқан орын жылдамдықты азайтудың тасымалды сигналдарымен және суретте көрсетілгендей "қауіпті жердің басталуы" және "қауіпті жердің аяқталуы" сигналдық белгілерімен қоршалады.

6 слайд

#7 слайд

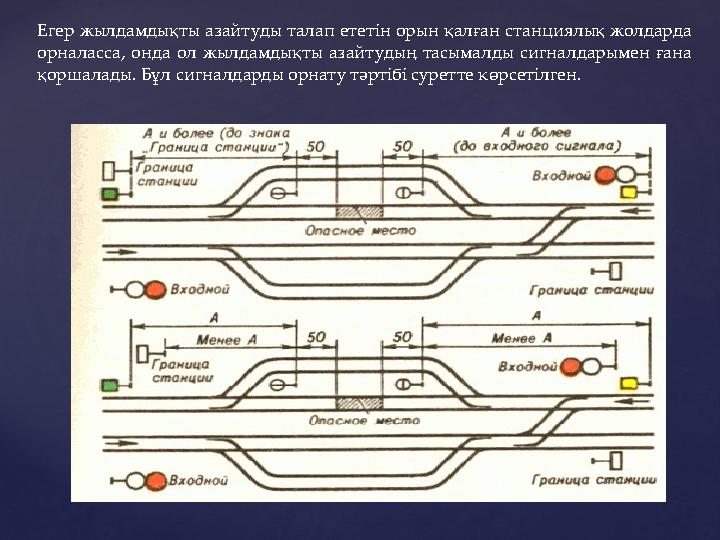

Егер жылдамдықты азайтуды талап ететін орын қалған станциялық жолдарда орналасса, онда ол жылдамдықты азайтудың тасымалды сигналдарымен ғана қоршалады. Бұл сигналдарды орнату тәртібі суретте көрсетілген.

7 слайд
