#1 слайд
Сабақтың тақырыбы: ТИЕУ-ТҮСІРУ МАШИНАЛАРЫ

1 слайд

#2 слайд

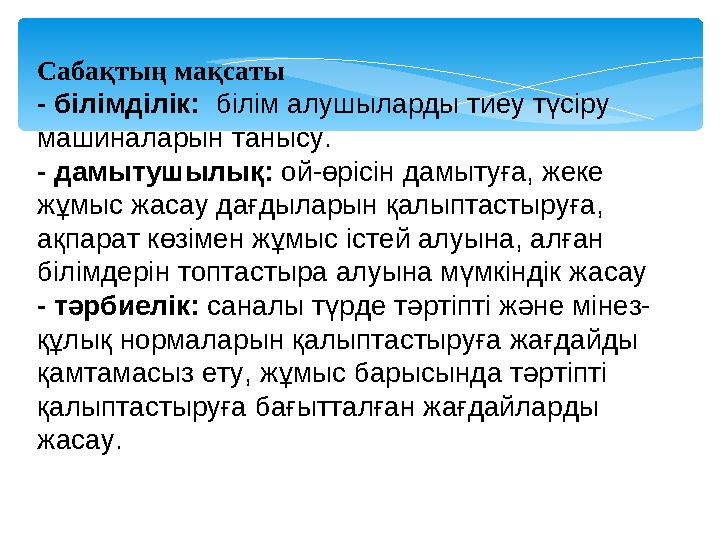

Сабақтың мақсаты - білімділік: білім алушыларды тиеу түсіру машиналарын танысу. - дамытушылық: ой-өрісін дамытуға, жеке жұмыс жасау дағдыларын қалыптастыруға, ақпарат көзімен жұмыс істей алуына, алған білімдерін топтастыра алуына мүмкіндік жасау - тәрбиелік: саналы түрде тәртіпті және мінез- құлық нормаларын қалыптастыруға жағдайды қамтамасыз ету, жұмыс барысында тәртіпті қалыптастыруға бағытталған жағдайларды жасау.

2 слайд

#3 слайд

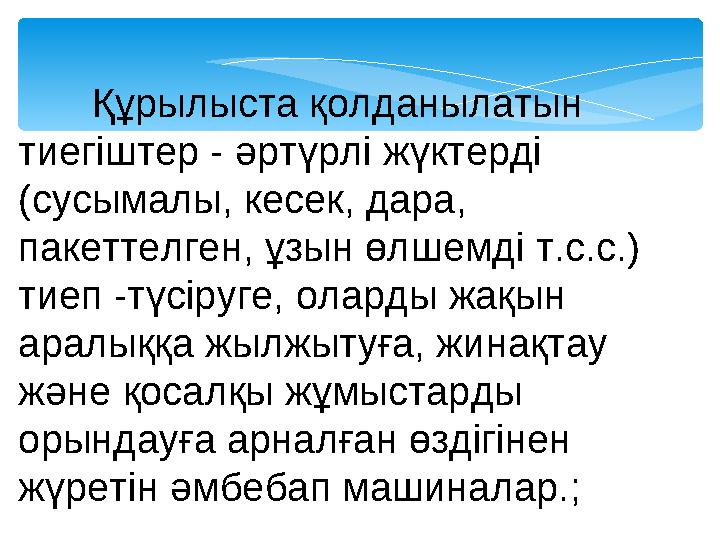

Құрылыста қолданылатын тиегіштер - әртүрлі жүктерді (сусымалы, кесек, дара, пакеттелген, ұзын өлшемді т.с.с.) тиеп -түсіруге, оларды жақын аралыққа жылжытуға, жинақтау және қосалқы жұмыстарды орындауға арналған өздігінен жүретін әмбебап машиналар.;

3 слайд

#4 слайд

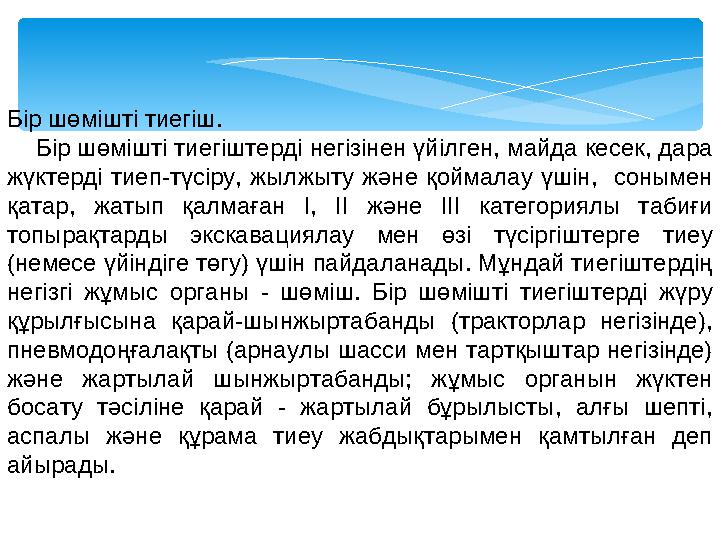

Бір шөмішті тиегіш. Бір шөмішті тиегіштерді негізінен үйілген, майда кесек, дара жүктерді тиеп-түсіру, жылжыту және қоймалау үшін, сонымен қатар, жатып қалмаған I, II және III категориялы табиғи топырақтарды экскавациялау мен өзі түсіргіштерге тиеу (немесе үйіндіге төгу) үшін пайдаланады. Мұндай тиегіштердің негізгі жұмыс органы - шөміш. Бір шөмішті тиегіштерді жүру құрылғысына қарай-шынжыртабанды (тракторлар негізінде), пневмодоңғалақты (арнаулы шасси мен тартқыштар негізінде) және жартылай шынжыртабанды; жұмыс органын жүктен босату тәсіліне қарай - жартылай бұрылысты, алғы шепті, аспалы және құрама тиеу жабдықтарымен қамтылған деп айырады.

4 слайд

#5 слайд

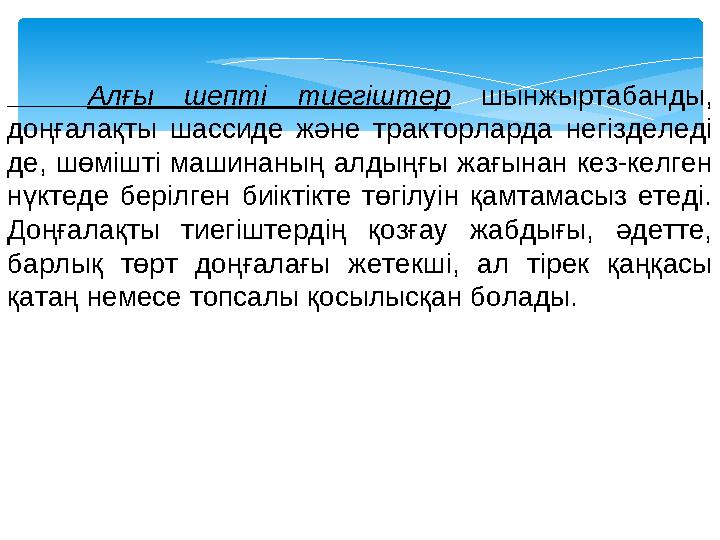

Алғы шепті тиегіштер шынжыртабанды, доңғалақты шассиде және тракторларда негізделеді де, шөмішті машинаның алдыңғы жағынан кез-келген нүктеде берілген биіктікте төгілуін қамтамасыз етеді. Доңғалақты тиегіштердің қозғау жабдығы, әдетте, барлық төрт доңғалағы жетекші, ал тірек қаңқасы қатаң немесе топсалы қосылысқан болады.

5 слайд

#6 слайд

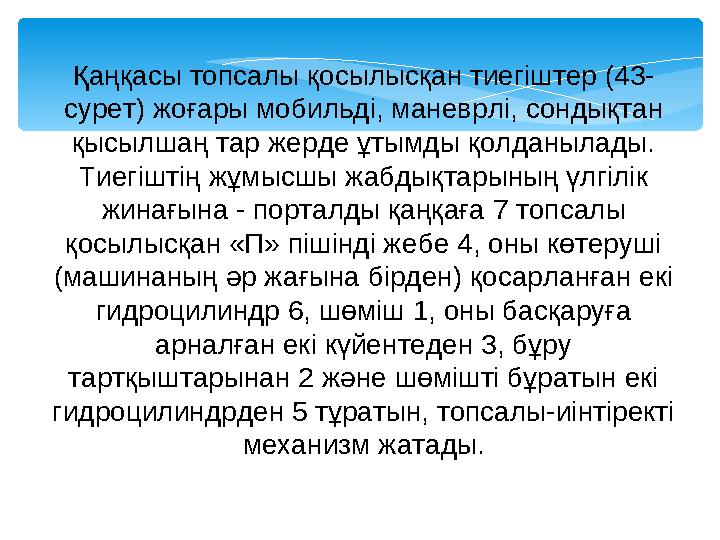

Қаңқасы топсалы қосылысқан тиегіштер (43- сурет) жоғары мобильді, маневрлі, сондықтан қысылшаң тар жерде ұтымды қолданылады. Тиегіштің жұмысшы жабдықтарының үлгілік жинағына - порталды қаңқаға 7 топсалы қосылысқан «П» пішінді жебе 4, оны көтеруші (машинаның әр жағына бірден) қосарланған екі гидроцилиндр 6, шөміш 1, оны басқаруға арналған екі күйентеден 3, бұру тартқыштарынан 2 және шөмішті бұратын екі гидроцилиндрден 5 тұратын, топсалы-иінтіректі механизм жатады.

6 слайд

#7 слайд

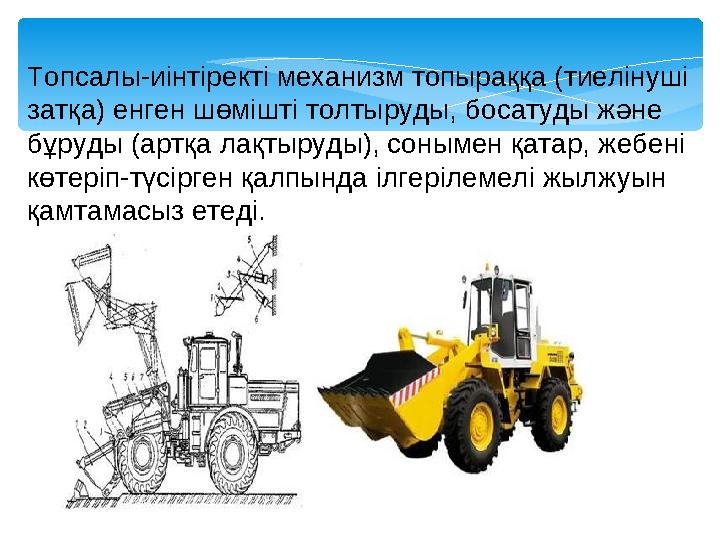

Топсалы-иінтіректі механизм топыраққа (тиелінуші затқа) енген шөмішті толтыруды, босатуды және бұруды (артқа лақтыруды), сонымен қатар, жебені көтеріп-түсірген қалпында ілгерілемелі жылжуын қамтамасыз етеді.

7 слайд

#8 слайд

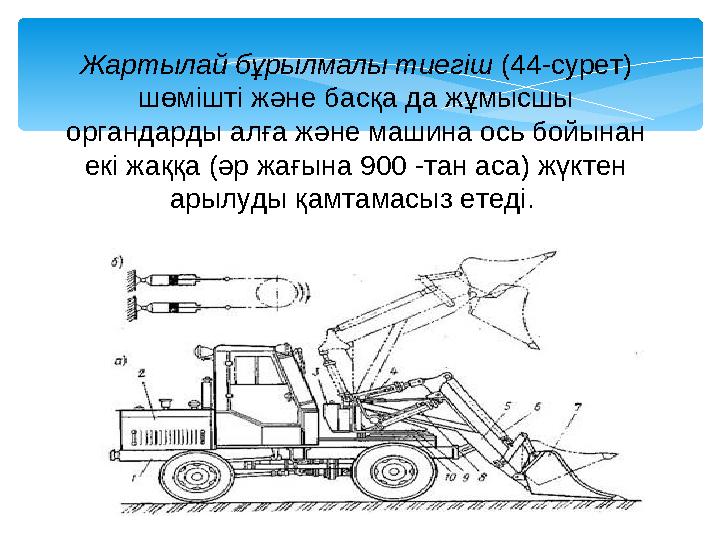

Жартылай бұрылмалы тиегіш (44-сурет) шөмішті және басқа да жұмысшы органдарды алға және машина ось бойынан екі жаққа (әр жағына 900 -тан аса) жүктен арылуды қамтамасыз етеді.

8 слайд

#9 слайд

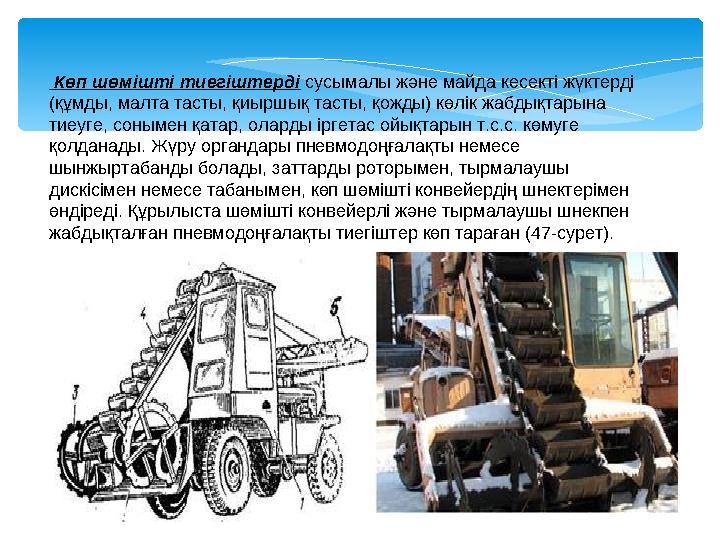

Көп шөмішті тиегіштерді сусымалы және майда кесекті жүктерді (құмды, малта тасты, қиыршық тасты, қожды) көлік жабдықтарына тиеуге, сонымен қатар, оларды іргетас ойықтарын т.с.с. көмуге қолданады. Жүру органдары пневмодоңғалақты немесе шынжыртабанды болады, заттарды роторымен, тырмалаушы дискісімен немесе табанымен, көп шөмішті конвейердің шнектерімен өндіреді. Құрылыста шөмішті конвейерлі және тырмалаушы шнекпен жабдықталған пневмодоңғалақты тиегіштер көп тараған (47-сурет).

9 слайд

#10 слайд

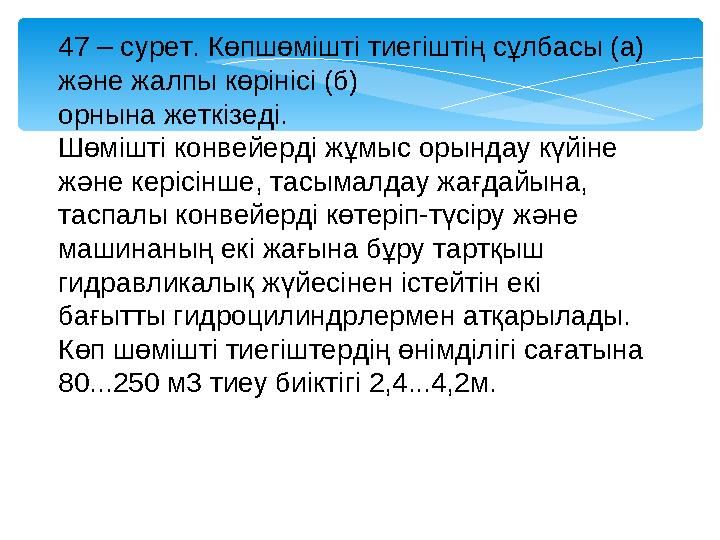

47 – сурет. Көпшөмішті тиегіштің сұлбасы (а) және жалпы көрінісі (б) орнына жеткізеді. Шөмішті конвейерді жұмыс орындау күйіне және керісінше, тасымалдау жағдайына, таспалы конвейерді көтеріп-түсіру және машинаның екі жағына бұру тартқыш гидравликалық жүйесінен істейтін екі бағытты гидроцилиндрлермен атқарылады. Көп шөмішті тиегіштердің өнімділігі сағатына 80...250 м3 тиеу биіктігі 2,4...4,2м.

10 слайд
