#1 слайд

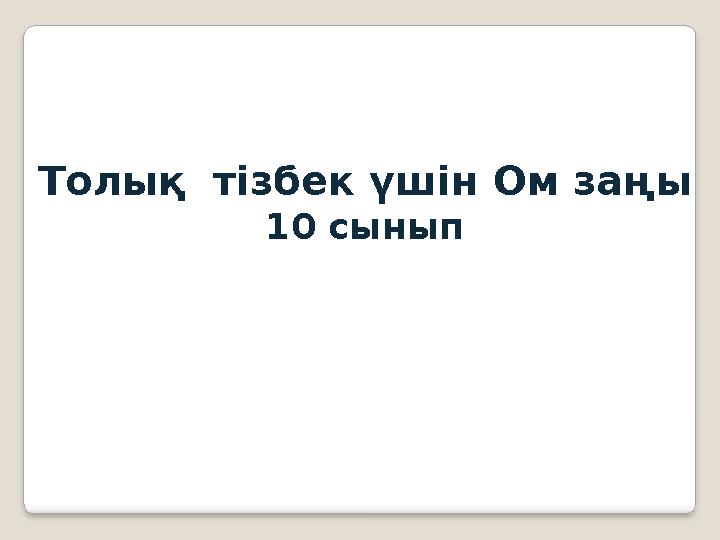

Толық тізбек үшін Ом заңы 10 сынып

1 слайд

#2 слайд

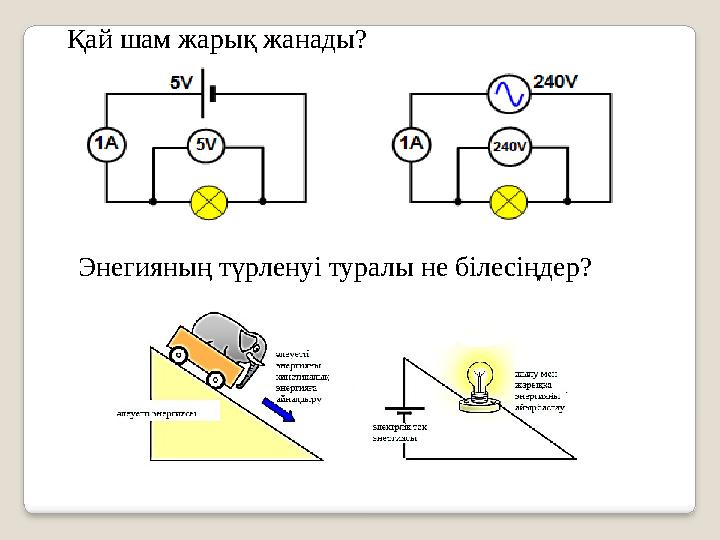

Қай шам жарық жанады? Энегияның түрленуі туралы не білесіңдер?

2 слайд

#3 слайд

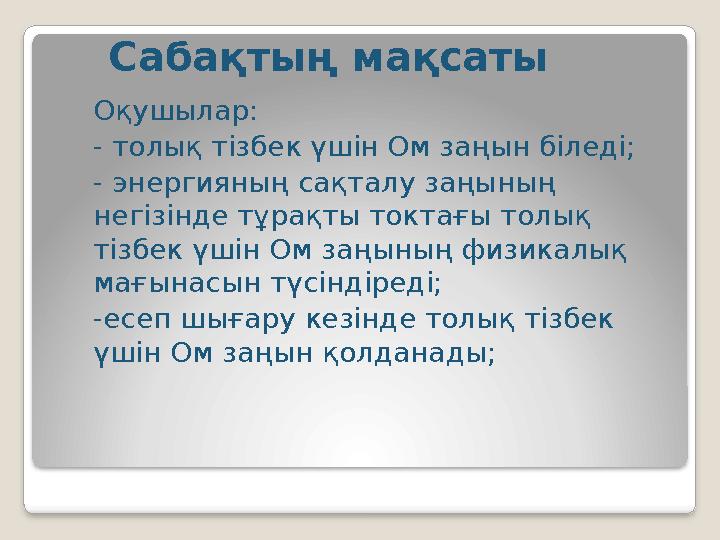

Сабақтың мақсаты Оқушылар: - толық тізбек үшін Ом заңын біледі; - энергияның сақталу заңының негізінде тұрақты токтағы толық тізбек үшін Ом заңының физикалық мағынасын түсіндіреді; -есеп шығару кезінде толық тізбек үшін Ом заңын қолданады;

3 слайд

#4 слайд

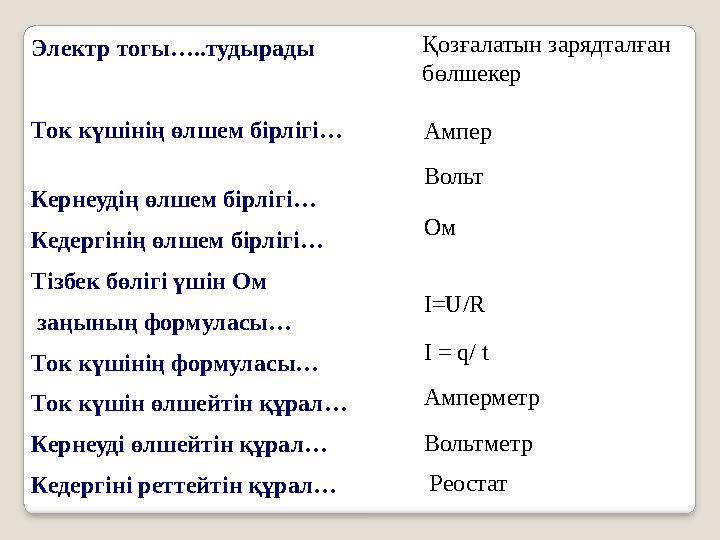

Электр тогы…..тудырады Ток күшінің өлшем бірлігі… Кернеудің өлшем бірлігі… Кедергінің өлшем бірлігі… Тізбек бөлігі үшін Ом заңының формуласы… Ток күшінің формуласы… Ток күшін өлшейтін құрал… Кернеуді өлшейтін құрал… Кедергіні реттейтін құрал… Қозғалатын зарядталған бөлшекер Ампер Вольт Ом I=U/R I = q/ t Амперметр Вольтметр Реостат

4 слайд

#5 слайд

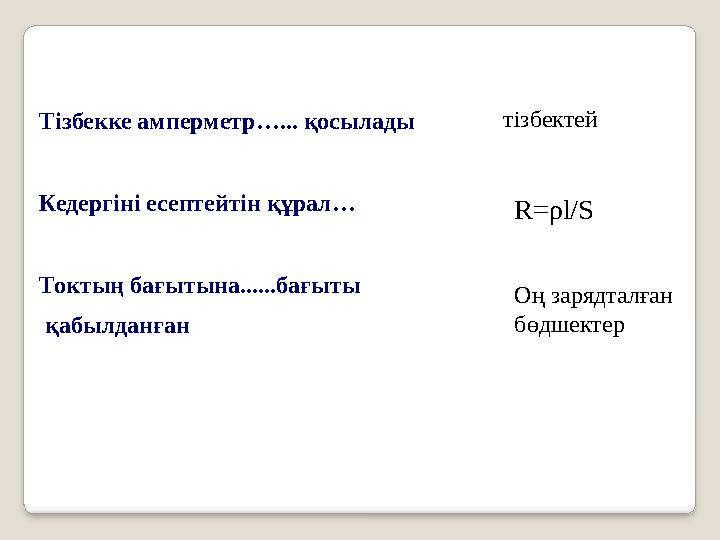

Тізбекке амперметр…... қосылады Кедергіні есептейтін құрал… Токтың бағытына......бағыты қабылданған тізбектей R= ρ l/S Оң зарядталған бөдшектер

5 слайд

#6 слайд

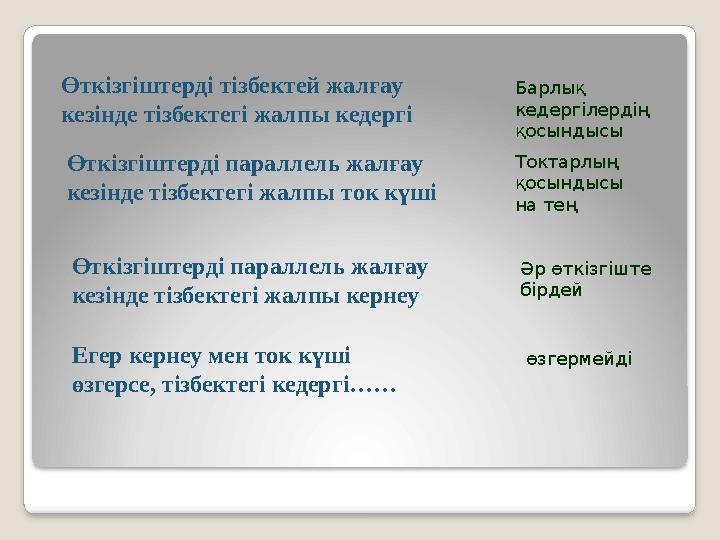

Өткізгіштерді тізбектей жалғау кезінде тізбектегі жалпы кедергі Барлық кедергілердің қосындысы Өткізгіштерді параллель жалғау кезінде тізбектегі жалпы ток күші Токтарлың қосындысы на тең Өткізгіштерді параллель жалғау кезінде тізбектегі жалпы кернеу Әр өткізгіште бірдей Егер кернеу мен ток күші өзгерсе, тізбектегі кедергі…… өзгермейді

6 слайд

#7 слайд

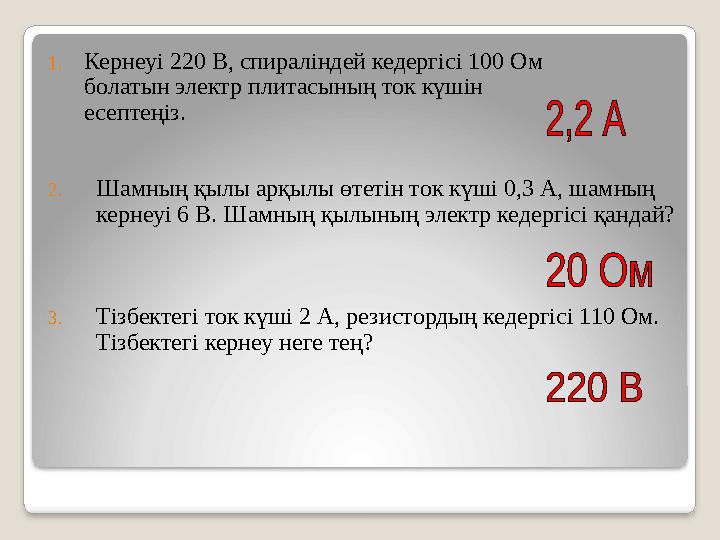

1. Кернеуі 220 В, спирал індей кедергісі 100 Ом болатын электр плитасының ток күшін есептеңіз. 2. Шамның қылы арқылы өтетін ток күші 0,3 А, шамның кернеуі 6 В. Шамның қылының электр кедергісі қандай? 3. Тізбектегі ток күші 2 А, резистордың кедергісі 110 Ом. Тізбектегі кернеу неге тең?

7 слайд

#8 слайд

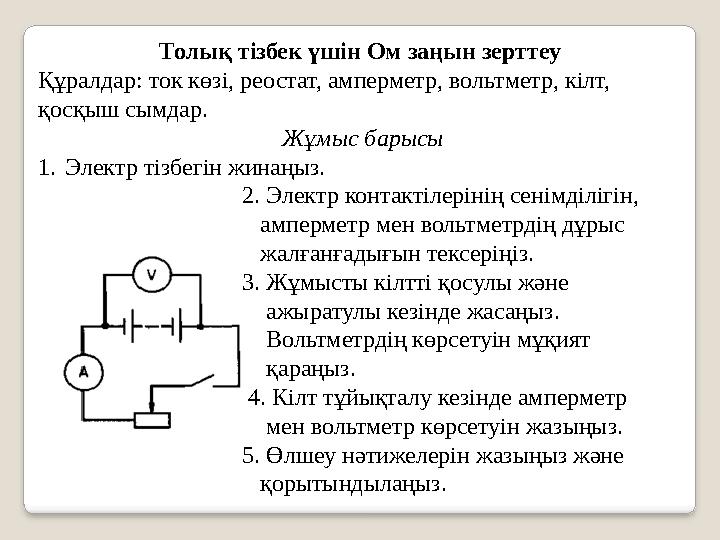

Толық тізбек үшін Ом заңын зерттеу Құралдар: ток көзі, реостат, амперметр, вольтметр, кілт, қосқыш сымдар. Жұмыс барысы 1. Электр тізбегін жинаңыз. 2. Электр контактілерінің сенімділігін, амперметр мен вольтметрдің дұрыс жалғанғадығын тексеріңіз. 3. Жұмысты кілтті қосулы және ажыратулы кезінде жасаңыз. Вольтметрдің көрсетуін мұқият қараңыз. 4. Кілт тұйықталу кезінде амперметр мен вольтметр көрсетуін жазыңыз. 5. Өлшеу нәтижелерін жазыңыз және қорытындылаңыз.

8 слайд

#9 слайд

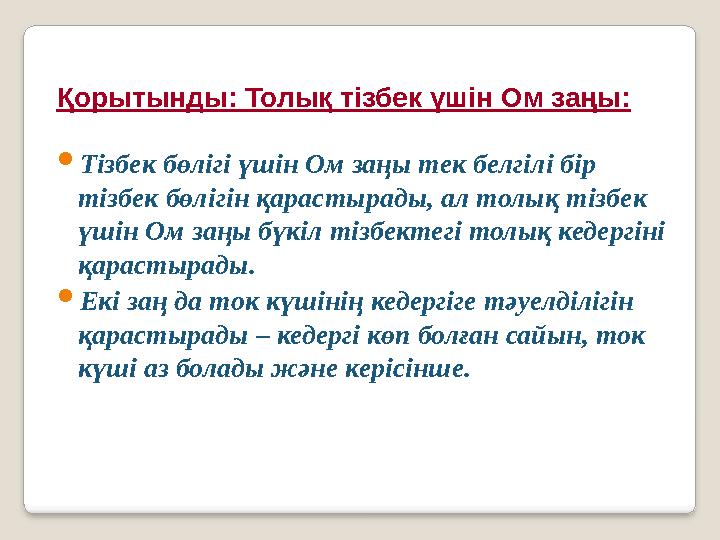

Қорытынды: Толық тізбек үшін Ом заңы:  Тізбек бөлігі үшін Ом заңы тек белгілі бір тізбек бөлігін қарастырады, ал толық тізбек үшін Ом заңы бүкіл тізбектегі толық кедергіні қарастырады.  Екі заң да ток күшінің кедергіге тәуелділігін қарастырады – кедергі көп болған сайын, ток күші аз болады және керісінше.

9 слайд

#10 слайд

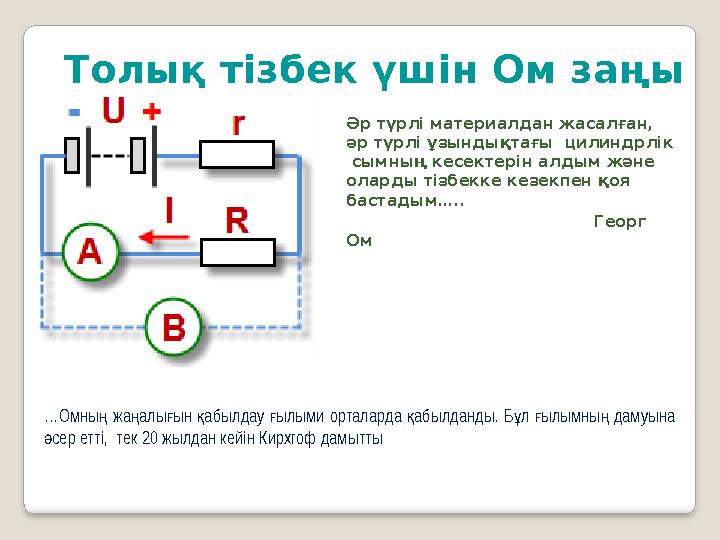

Толық тізбек үшін Ом заңы Әр түрлі материалдан жасалған, әр түрлі ұзындықтағы цилиндрлік сымның кесектерін алдым және оларды тізбекке кезекпен қоя бастадым….. Георг Ом … Омны жа алы ын абылдау ылыми орталарда абылданды. Б л ылымны дамуына ң ң ғ қ ғ қ ұ ғ ң сер етті, тек 20 жылдан кейін Кирхгоф дамытты ә

10 слайд

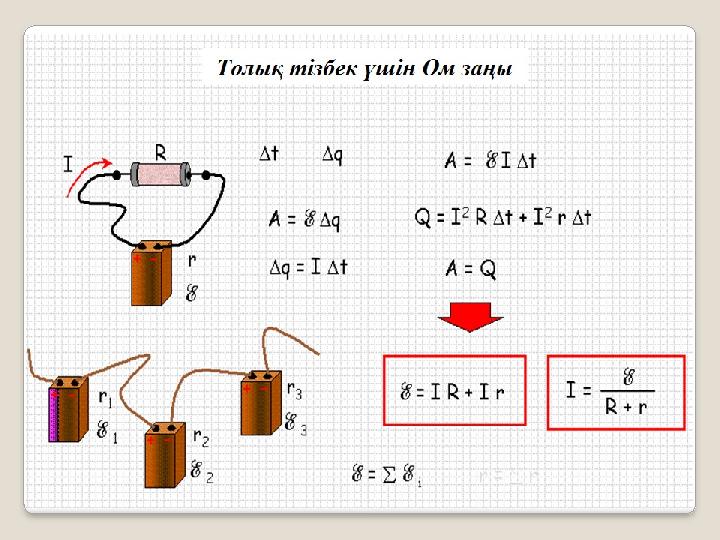

#11 слайд

11 слайд

#12 слайд

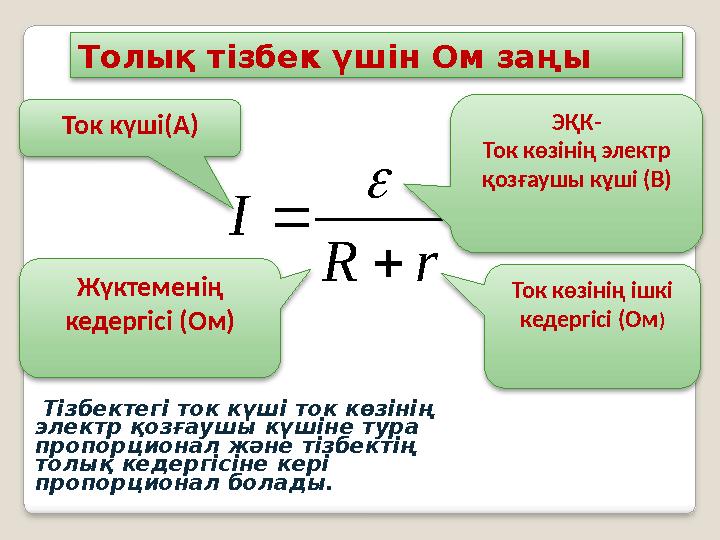

Толық тізбек үшін Ом заңы Тізбектегі ток күші ток көзінің электр қозғаушы күшіне тура пропорционал және тізбектің толық кедергісіне кері пропорционал болады.r R I    Ток күші(А) ЭҚК- Ток көзінің электр қозғаушы кұші (В) Жүктеменің кедергісі (Ом) Ток көзінің ішкі кедергісі (Ом )

12 слайд

#13 слайд

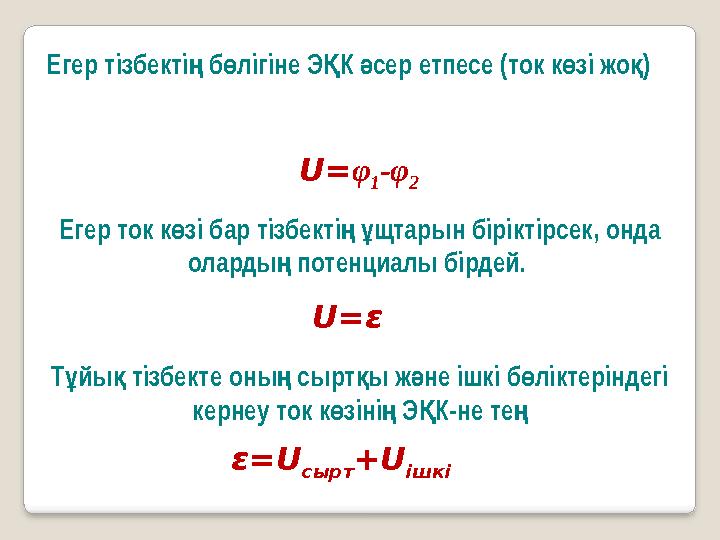

Егер тізбекті б лігіне Э К сер етпесе (ток к зі жо )ң ө Қ ә ө қ U = φ 1 - φ 2 Егер ток к зі бар тізбекті щтарын біріктірсек, онда ө ң ұ оларды потенциалы бірдей. ң U = ε Т йы тізбекте оны сырт ы ж не ішкі б ліктеріндегі ұ қ ң қ ә ө кернеу ток к зіні Э К-не те ө ң Қ ң ε = U сырт + U ішкі

13 слайд

#14 слайд

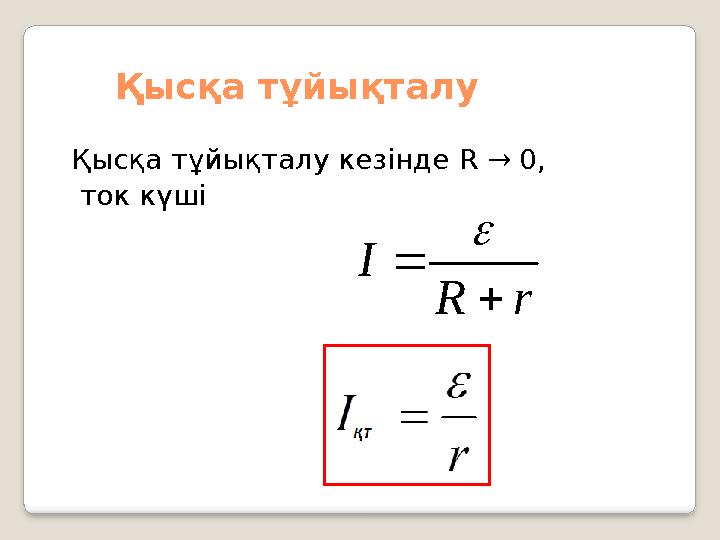

Қысқа тұйықталу Қысқа тұйықталу кезінде R → 0, ток күшіr R I   

14 слайд

#15 слайд

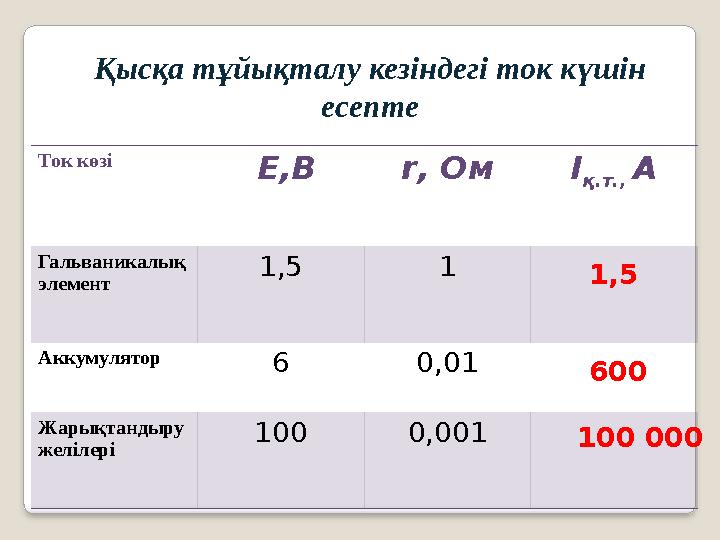

Қысқа тұйықталу кезіндегі ток күшін есепте Ток көзі E ,В r , Ом I қ .т., А Гальваникалық элемент 1,5 1 Аккумулятор 6 0,01 Жарықтандыру желілері 100 0,001 1,5 600 100 000

15 слайд

#16 слайд

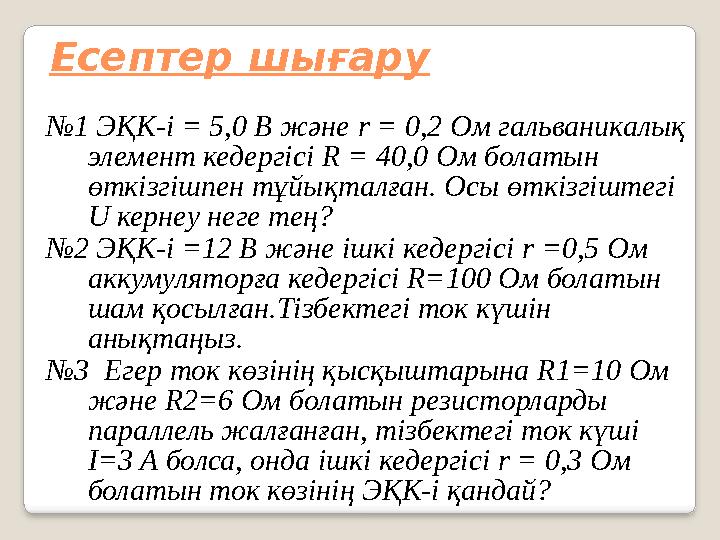

Есептер шығару № 1 ЭҚК-і = 5,0 В және r = 0,2 Ом гальваникалық элемент кедергісі R = 40,0 Ом болатын өткізгішпен тұйықталған. Осы өткізгіштегі U кернеу неге тең? № 2 ЭҚК-і =12 В және ішкі кедергісі r =0,5 Ом аккумуляторға кедергісі R=100 Ом болатын шам қосылған.Тізбектегі ток күшін анықтаңыз. № 3 Егер ток көзінің қысқыштарына R1=10 Ом және R2=6 Ом болатын резисторларды параллель жалғанған, тізбектегі ток күші I=3 A болса, онда ішкі кедергісі r = 0,3 Ом болатын ток көзінің ЭҚК-і қандай?

16 слайд

#17 слайд

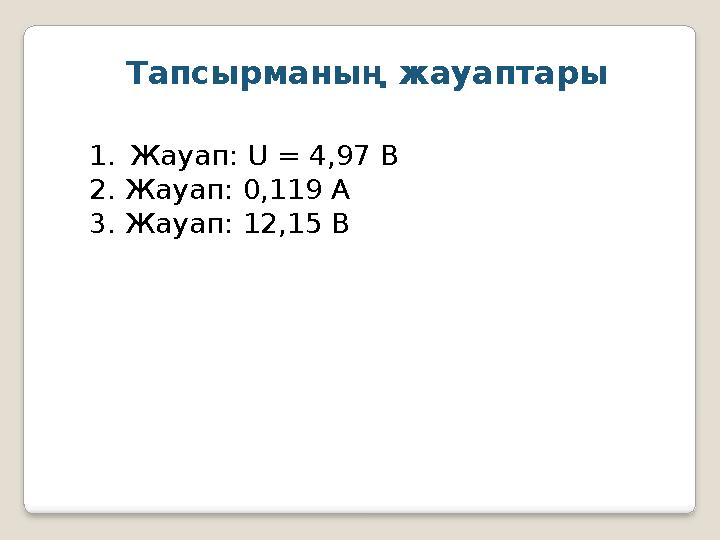

Тапсырманың жауаптары 1. Жауап: U = 4,97 В 2. Жауап: 0,119 А 3. Жауап: 12,15 В

17 слайд

#18 слайд

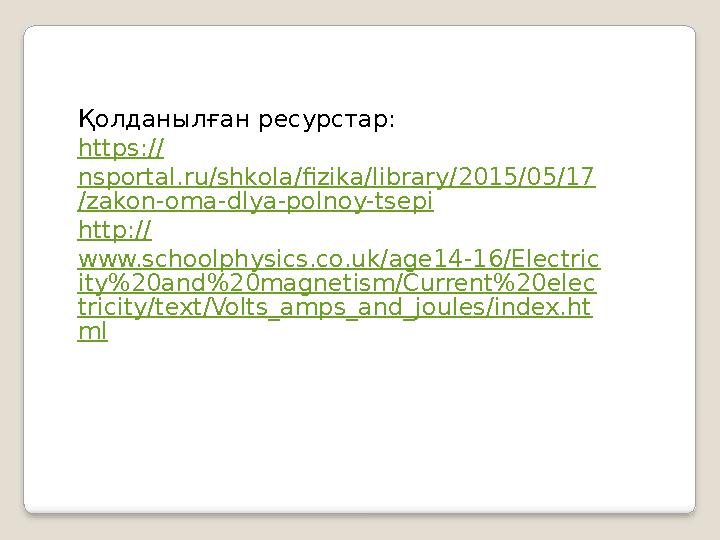

Қолданылған ресурстар: https:// nsportal.ru/shkola/fizika/library/2015/05/17 /zakon-oma-dlya-polnoy-tsepi http:// www.schoolphysics.co.uk/age14-16/Electric ity%20and%20magnetism/Current%20elec tricity/text/Volts_amps_and_joules/index.ht ml

18 слайд
