«Ажырайтын біріктірулер»

Бекітемін:

Сыныбы: 9''A'', ''Ә''

Күні: 27.02.2019 ж.

Тақырыбы: Тетіктерді біріктірудің сызбалары. (Ажырайтын біріктірулер)

Мақсаты:

Білімділік – : сызу және техника жөнінде оқушыларға қысқаша мәлімет түсіндіру;

Дамытушылық – оқушылардың жалпы, сызу жөнінде сана-сезімін дамыту;

Тәрбиелік – оқушыларды жалпы ұйымшыл болуға тәрбиелеу, үйрету.

Сабақтың көрнекілігі: қарындаштар, А4 формат, шеңберсызар, сызғыш, оқулық және т.б.

Сабақтың барысы:

1.Ұйымдастыру кезеңі: Оқушылармен амандасып,сабаққа қатыспаған оқушыларды белгілеу.Кластың құралдарын дайындап сабаққа даярлау.

2.Үй тапсырмасын тексеру:

Сызба жұмыстарын тексеру.

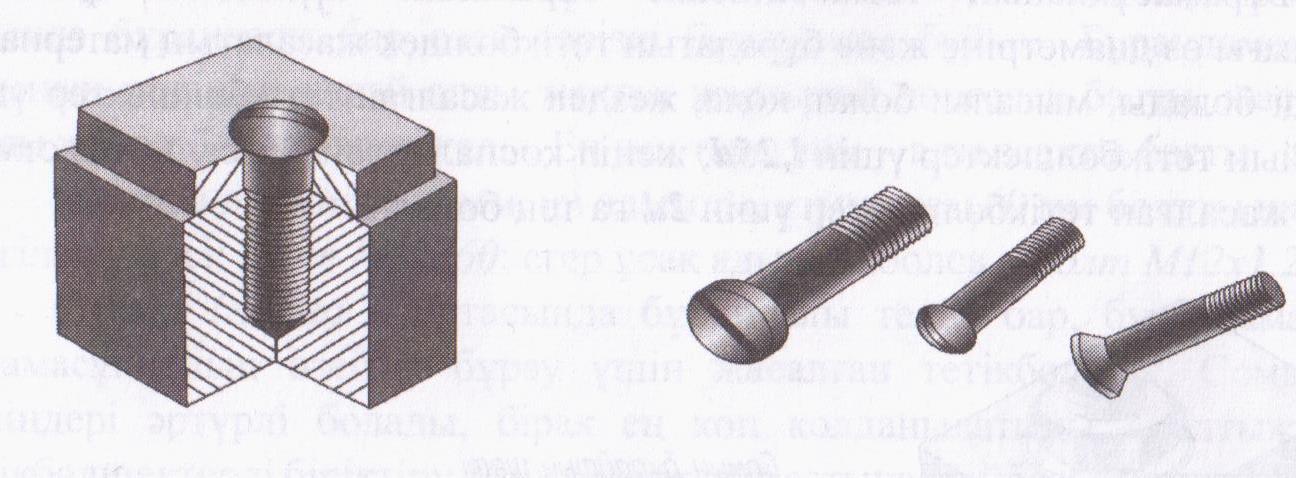

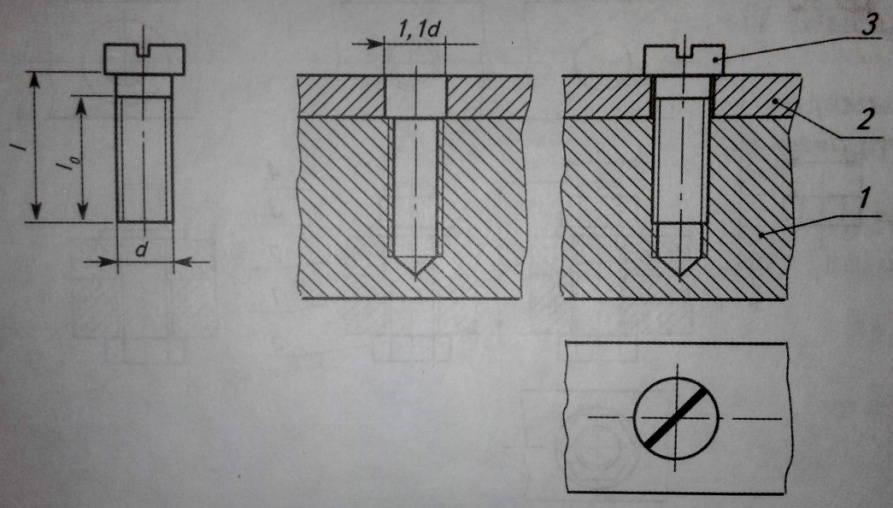

3. Сарамандық жұмыс: Винттік біріктірудің сызбасын орындау реті:

- біріктірілетін тетіктерді кеескіндейді (олардың бірінің винттің бұрандалық ұшына бұралатын бұрандалы тесігі бар);

- тілікті бұрандалы тесік винт өзегінің бұрандалық ұшымен жартылай жабылған түрде көрсетеді;

- винтті кескіндейді;

- винттің бас тиегінде бұрауышты салуға арналған кертік (шлиц) бар. Бұл кертікті үстіңгі көріністе шартты түрде тұтас жуанырақ бір сызықпен кескіндейді және оны горизонталь сызыққа 45º бұрыш жасап жүргізеді.

4. Сабақты бекіту:

1. Винттік біріктіру дегеніміз не?

2. Бекітуші тетіктердің өлшемдері сызбаға түсіріледі ме? (жоқ).

3. Ажырайтын біріктірулерге нелерді жатқызамыз? (болттар, сомындар, винттер және бұрамасұқпалар).

5. Бағалау: оқушыларды бағалау

6. Үйге тапсырма:  Сызбаны аяқтау. §37. Тетіктерді біріктірудің сызбалары.
