Ашық сабақ 9 сынып “Бұрандалы біріктірулер”

Тақырыбы:“Бұрандалы біріктірулер”

Мақсаты. бұрандалы біріктірулердің сызбасын орындау білімдерін қалыптастыру, кеңістік ойлау қабілеттерін және анықтамамен жұмыс істеп үйрету, графикалық мәдениетін тәрбиелеу, сызбаға деген қызығушылықтарын арттыру

Күтілетін нәтиже: бұрандалы біріктірулерді дұрыс кезеңімен орындайды

Түрі: жаңа тақырып меңгеру

Әдісі: баяндау, сұрақ-жауап,

Көрнекілігі: компьютер,интерактивті тақта, оқулық, сызбаға қажетті құралдар.

Сабақтың барысы

І. Сынып оқушыларын ұйымдастыру

ІІ. Жаңа тақырып меңгеру.

Бұрандамалы біріктіру: бұрандама және бұрамасұқпа

4-слайд 10-слайд

5-8 слайдБұрандаманың өлшемдері: d=20, L=50, L0=2d + 6 = 46, D=2d=40, h=0.7d=14

Бұрандама біріктіру сызбасы

1. Біріктіретін тетікбөлшектердің сызбасын сызу: бірігетін тетікбөлшектердің жуандығы (S)

№1=15 мм. №2=10мм.

2. Тығырықты сызуDш=2.2d S=0.15d

3. Сомынды сызуD=2d=40H=0.8d=16

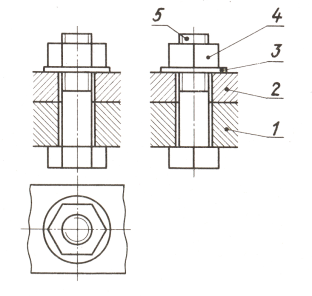

Бұрандамамен біріктіру сызбасы: №1 тетікбөлшек, №2 тетікбөлшек, 3-тығырық, 4-сомын,

5- бұрандама 9-слайд

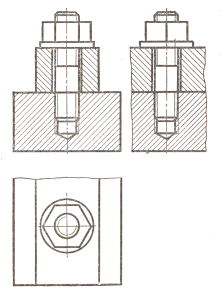

11-15слайдБұрамасұқпа біріктіру сызбасы

1. №1 тетікті және бұранданың сызығын орындау

2. Бұрамасұқпаны сызу

3. №2 тетікбөлшекті сызу

4. Тығырықты сызу

5. Сомынды сызу

Бұрамасұқпалы біріктіру сызбасы: №1-тетік, №2 тетік, 3-тығырық, 4-сомын, 5-бұрамасұқпа. 16-слайд

ІІІ. Өзіндік жұмыс. Біріктірулерді орындау

ІҮ. Бекіту Білімдерін тексеру

1. Біріктіретін тетікбөлшектермен бұрандаманың стерженінің ара қашықтығы қанша мм?

2. Үстіңгі көріністе алтыбұрышпен көрсеткен қандай бұранда?

3. Үстіңгі көріністегі шеңбер ненің кескіні?

4. Бұрандама, тұғырық және сомын сызбада неге штрихталмайды?

5. Бұрандамалы және бұрамасұқпа біріктіруде тұғырық не үшін пайдаланады?

6. Бұрамасұқпа біріктіруде штрихты қандай сызыққа дейін жүргізу керек?

7. Әр біріктірулерде неше тетікбөлшек бар?

Анықтама

Тығырық- ортасында дөңгелек тесігі бар сақина тәрізді тетікбөлшек

Бұрамасұқпа— екіұшында біріктірілетін тетікбөлшектердің біріне бұралынатын, екінші ұшында бұрама бұралатын бұрандалары бар цилиндр тәрізді өзек

Болт – басы деп аталатын қарама-қарсы ұшында бұрандасы бар өзек тәрізді бұрандалы бұйым

Бұранда - тетіктің өзегіндегі немесе тесігіндегі кертік

Ү. Бағалау

ҮІ. Үй жұмысы. 67-бет, практикалық тапсырма
