Cызу кеністікте ойлау қабілетін арттыру (модельдің екі проеция бойынша үшінші проекциясын табу)

Общие методические указания

Цель данного методического указания- помочь учащемуся- изучить предмет «Инженерная графика», научиться графически грамотно в соответствии с требованиями Единой системы конструкторской документации (ЕСКД) выполнять и свободно читать чертежи. Контрольные работы составлены по шестьдесять вариантной системе. Вариант выбирают в соответсвующих таблицах настоящего пособия по в соответсвующим в учебном журнале учащегося.При изучении предмета «Инженерная графика» учащиеся последовательно должны

Задания контрольной работы для пециальностей: 1402000, 1201000, 1203000, 1202000, 1410000, 1108000, 1303000 и изучения предмета, вопросы рекомендуемой литературы для изучения предмета, вопросы контрольных работ. Учащимися рекомендуется изучать предмет и выполнять контрольные работы в следующим порядке:

• Ознакомиться с общим методическими указаниями;

• Внимательно прочитать содержание контрольной работы;

• Изучить по учебнику материал по темам заданий.

Для каждой контрольной работы предусмотрено задание.

Изложенный выше порядок выбора варианта контрольной работы следует строго соблюдать.

Замена учащимися варианта контрольной работы не допускаются

Вариант № 1
а. Перечислите основные линии чертежа. Укажите особенности их начертания в соответствии с государственным стандартом
б. Выполните аксонометрические изображения плоских фигур (по выбору)

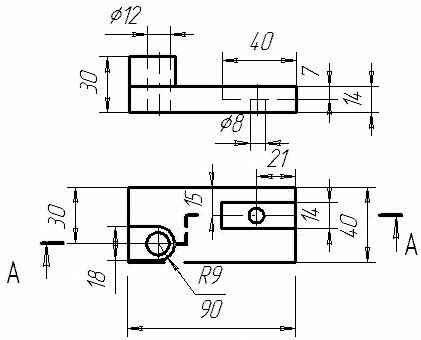

в. По двум заданным видам построить третий вид, применив необходимые разрезы. Выполните технический рисунок детали

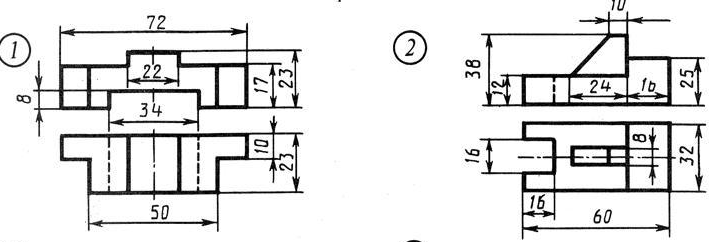

I вариант II вариант

Вариант № 2
а. Назовите правила оформления чертежа (формат, рамка, основная надпись на чертежах)
б. Перечислите простейшие геометрические тела

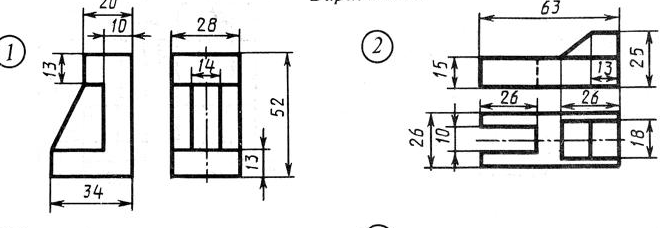

в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

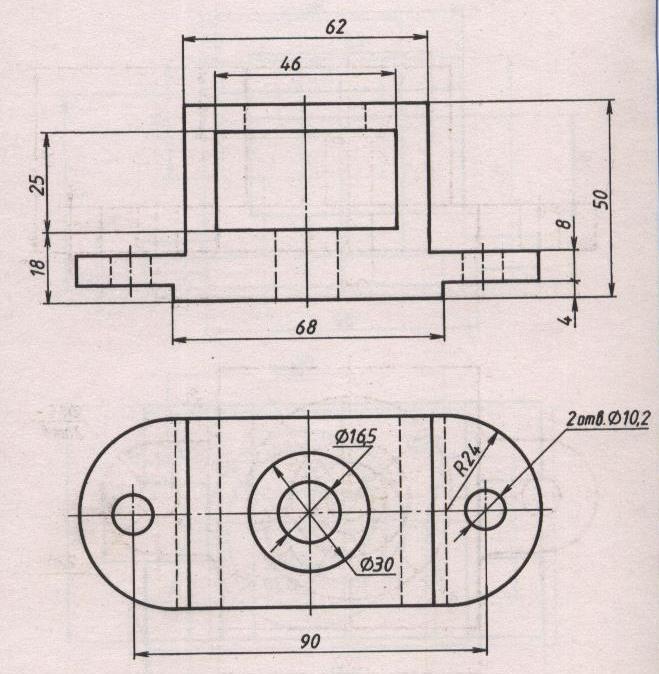

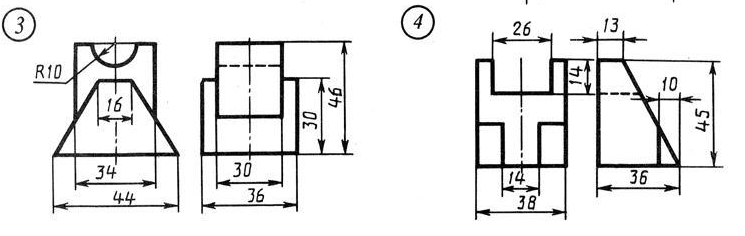

I вариант II вариант

Вариант №3
а. Перечислите основные правила нанесения размеров на чертежах (выносная линия, размерная линия, стрелки, знаки диаметра, радиуса, расположение размерных чисел)
б. Что такое сечение? Каковы правила выполнения наложенных и вынесенных сечений
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

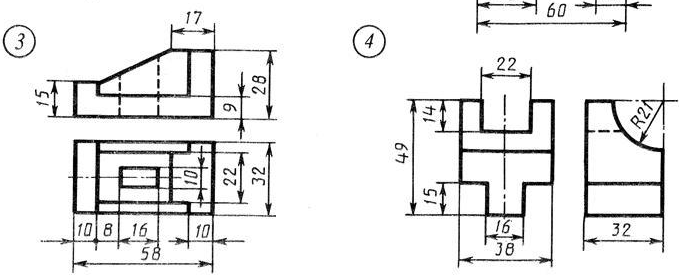

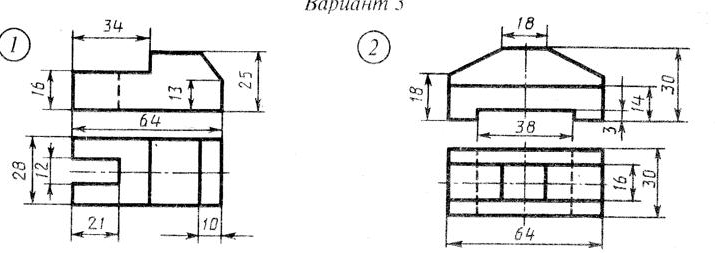

I вариант II вариант

Вариант №4
а. Расскажите об особенностях чертежного шрифта
б. Что называется разрезом? Чем он отличается от сечения? Перечислите виды разрезов
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

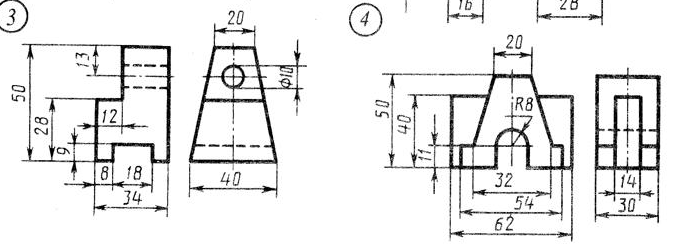

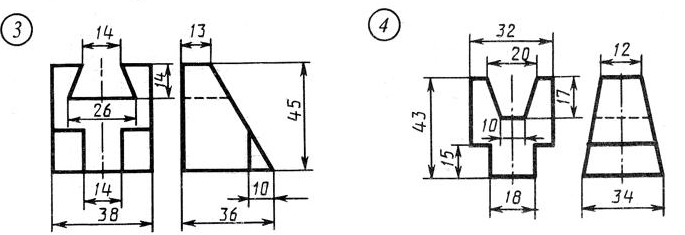

I вариант II вариант

Вариант №5
а. Расскажите об особенностях применения и обозначения масштаба на машиностроительных и строительных чертежах
б. Дайте определение местного вида, расскажите о его назначении
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

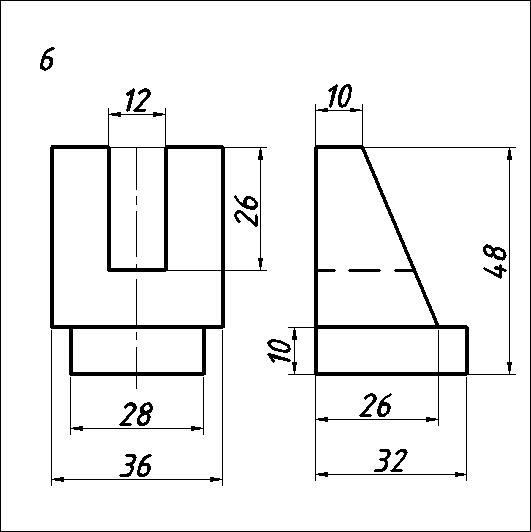

I вариант II вариант

Вариант №6
а. Покажите деление окружности на 3, 6, 12 равных частей с помощью циркуля, линейки и угольников
б. Виды обозначений сечений на чертеже
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

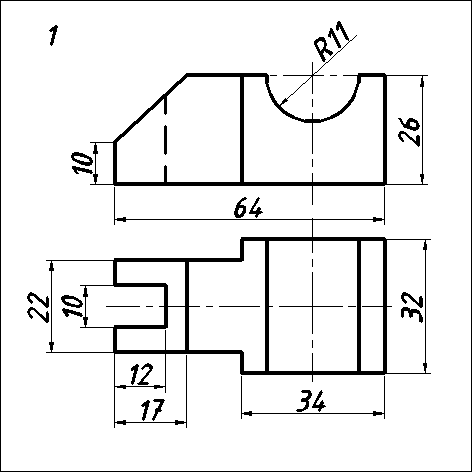

I вариант II вариант

Вариант №7
а. Покажите приемы построения пятиугольника и десятиугольника
б. Назовите особенности выявления разреза на аксонометрическом изображении
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

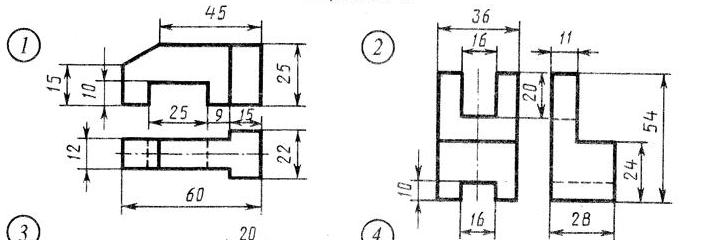

I вариант II вариант

Вариант №8
а. Выполните сопряжение тупого, прямого и острого углов
б. Что такое разъемные и неразъемные соединения? Виды разъемных соединений
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант №9
а. Назовите основные способы проецирования. Приведите примеры центрального и прямоугольного проецирования на жизненной практике
б. Перечислите правила изображения резьбы на чертежах (на стержне и в отверстии)

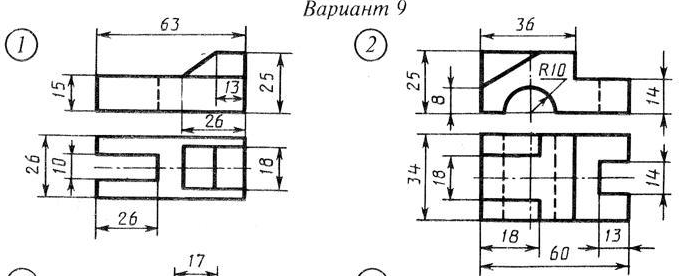

в. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали

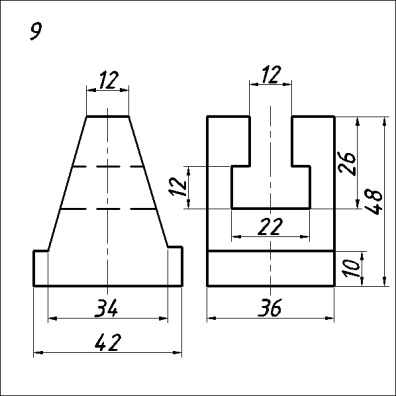

I вариант II вариант

Вариант №10
а. Назовите виды чертежа и соответствующие им проекции
б. Расскажите о сходстве и различии сборочных и рабочих чертежей

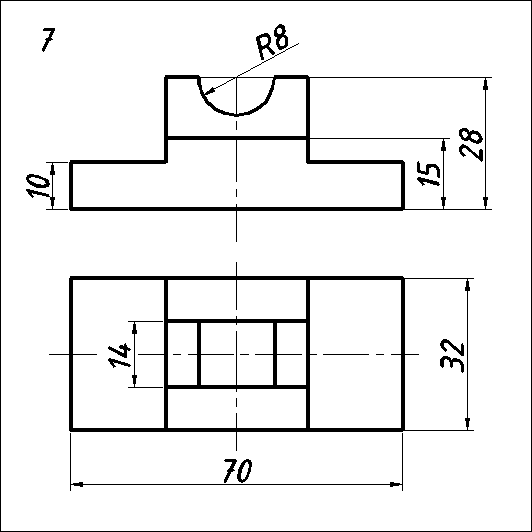

в. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали

I вариант II вариант

Вариант №11
а. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?
б. Выявите отличие машиностроительного чертежа от строительного

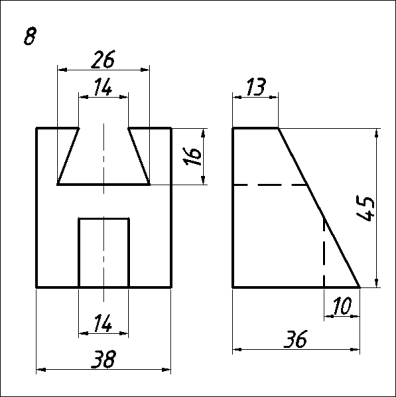

в. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали

I вариант II вариант

Вариант №12
а. Расскажите об особенностях выполнения технического рисунка. Чем он отличается от аксонометрического изображения?
б. Перечислите основные требования к выбору способов изображения деталей на чертеже. Выбор главного вида. Определение необходимого и достаточного количества изображений для выявления конструктивной формы детали

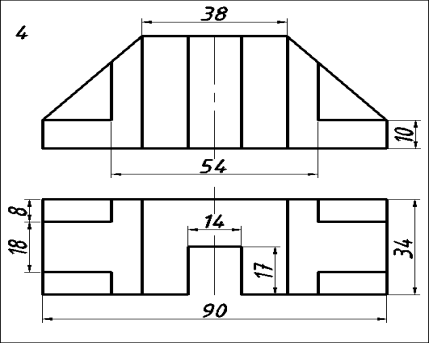

в. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали

I вариант II вариант

Вариант № 13

а. Укажите особенности начертания линии в соответствии с государственным стандартом.

б. Перечислите основные линии чертежа

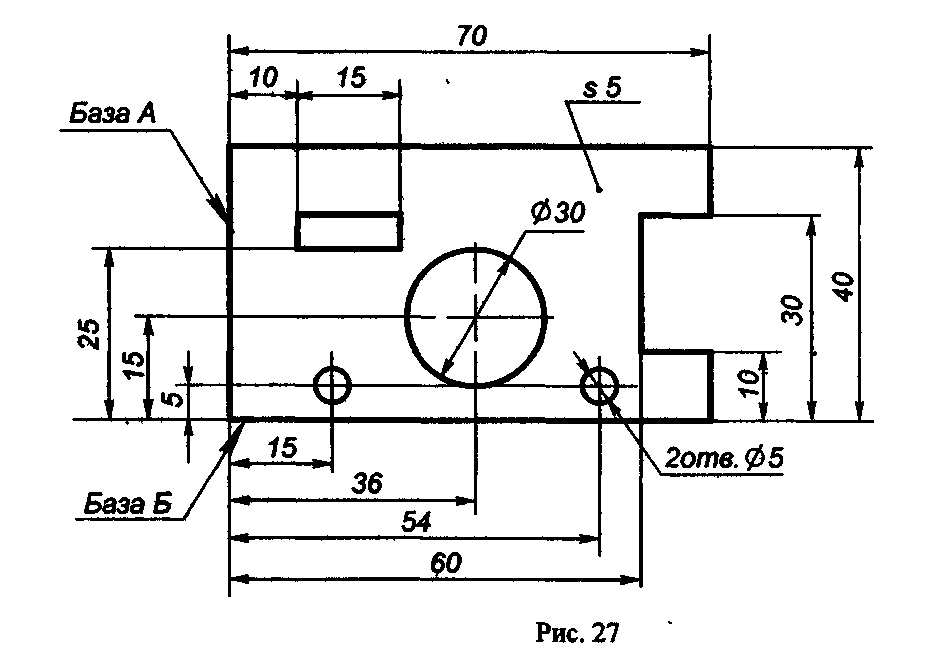

в. Построите изображение детали по размерам

Вариант № 14

а. Перечислите правила оформления чертежа

б. Назовите определения разреза, виды разреза и их особенности

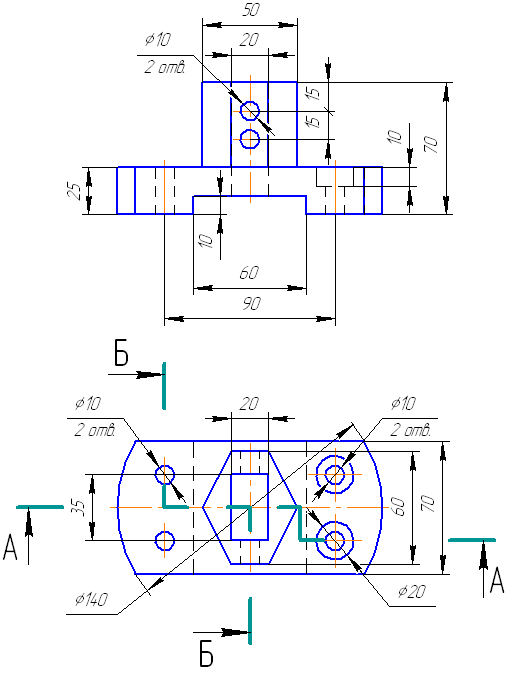

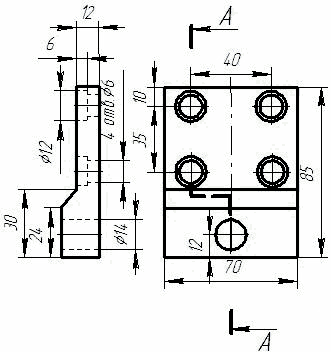

в . Выполните разрез заданной детали

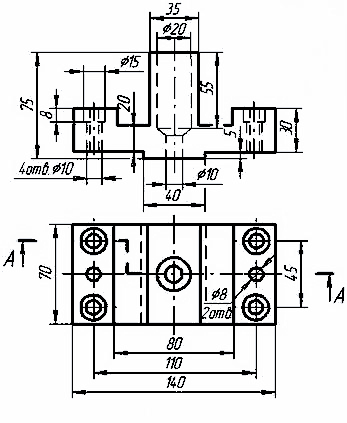

I вариант II вариант

Вариант № 15

а. Назовите основные правила нанесения размеров на чертежах

б. Каковы правила выполнения наложенных и вынесенных сечении

Вариант № 16
а. Перечислите основные линии чертежа. Укажите особенности их начертания в соответствии с государственным стандартом
б. Выполните аксонометрические изображения плоских фигур (по выбору)
в. По двум заданным видам построить третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 17
а. Назовите правила оформления чертежа (формат, рамка, основная надпись на чертежах)
б. Перечислите простейшие геометрические тела
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 18
а. Перечислите основные правила нанесения размеров на чертежах (выносная линия, размерная линия, стрелки, знаки диаметра, радиуса, расположение размерных чисел)
б. Что такое сечение? Каковы правила выполнения наложенных и вынесенных сечений
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 19
а. Расскажите об особенностях чертежного шрифта
б. Что называется разрезом? Чем он отличается от сечения? Перечислите виды разрезов
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 20
а. Расскажите об особенностях применения и обозначения масштаба на машиностроительных и строительных чертежах
б. Дайте определение местного вида, расскажите о его назначении
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 21
а. Покажите деление окружности на 3, 6, 12 равных частей с помощью циркуля, линейки и угольников
б. Виды обозначений сечений на чертеже
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 22
а. Покажите приемы построения пятиугольника и десятиугольника
б. Назовите особенности выявления разреза на аксонометрическом изображении
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 23
а. Выполните сопряжение тупого, прямого и острого углов
б. Что такое разъемные и неразъемные соединения? Виды разъемных соединений
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 24
а. Назовите основные способы проецирования. Приведите примеры центрального и прямоугольного проецирования на жизненной практике
б. Перечислите правила изображения резьбы на чертежах (на стержне и в отверстии)
в. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали

I вариант II вариант

Вариант № 25
а. Назовите виды чертежа и соответствующие им проекции
б. Расскажите о сходстве и различии сборочных и рабочих чертежей
в. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали

I вариант II вариант

Вариант № 26
а. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?
б. Выявите отличие машиностроительного чертежа от строительного
в. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали

I вариант II вариант

Вариант № 27
а. Расскажите об особенностях выполнения технического рисунка. Чем он отличается от аксонометрического изображения?
б. Перечислите основные требования к выбору способов изображения деталей на чертеже. Выбор главного вида. Определение необходимого и достаточного количества изображений для выявления конструктивной формы детали
в. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали

I вариант II вариант

Вариант № 28

а. Укажите особенности начертания линии в соответствии с государственным стандартом.

б. Перечислите основные линии чертежа

в. Построите изображение детали по размерам

I вариант II вариант

Вариант № 29

а. Перечислите правила оформления чертежа

б. Назовите определения разреза, виды разреза и их особенности

в. Выполните разрез заданной детали

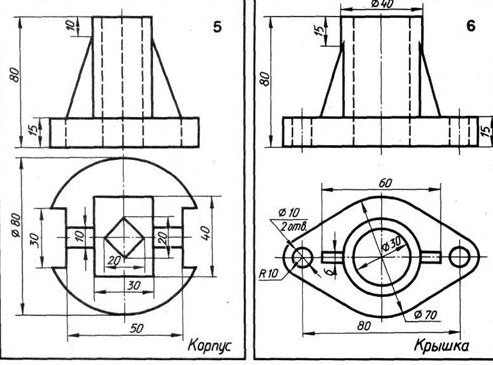

I вариант II вариант

Вариант № 30

а. Назовите основные правила нанесения размеров на чертежах

б. Каковы правила выполнения наложенных и вынесенных сечении

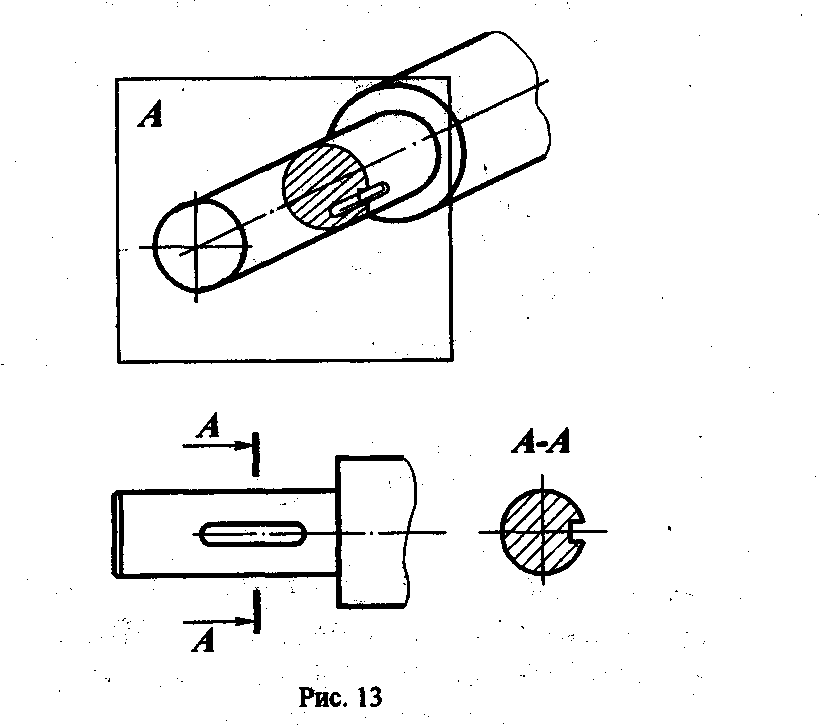

в. Выполните наложенные сечения деталиъ

I вариант II вариант

Вариант № 31
а. Перечислите основные линии чертежа. Укажите особенности их начертания в соответствии с государственным стандартом
б. Выполните аксонометрические изображения плоских фигур (по выбору)
в. По двум заданным видам построить третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 32
а. Назовите правила оформления чертежа (формат, рамка, основная надпись на чертежах)
б. Перечислите простейшие геометрические тела
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 33
а. Перечислите основные правила нанесения размеров на чертежах (выносная линия, размерная линия, стрелки, знаки диаметра, радиуса, расположение размерных чисел)
б. Что такое сечение? Каковы правила выполнения наложенных и вынесенных сечений
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 34
а. Расскажите об особенностях чертежного шрифта
б. Что называется разрезом? Чем он отличается от сечения? Перечислите виды разрезов
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 35
а. Расскажите об особенностях применения и обозначения масштаба на машиностроительных и строительных чертежах
б. Дайте определение местного вида, расскажите о его назначении
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 36
а. Покажите деление окружности на 3, 6, 12 равных частей с помощью циркуля, линейки и угольников
б. Виды обозначений сечений на чертеже
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 37
а. Покажите приемы построения пятиугольника и десятиугольника
б. Назовите особенности выявления разреза на аксонометрическом изображении
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 38
а. Выполните сопряжение тупого, прямого и острого углов
б. Что такое разъемные и неразъемные соединения? Виды разъемных соединений
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 39
а. Назовите основные способы проецирования. Приведите примеры центрального и прямоугольного проецирования на жизненной практике
б. Перечислите правила изображения резьбы на чертежах (на стержне и в отверстии)
в. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали

I вариант II вариант

Вариант № 40
а. Назовите виды чертежа и соответствующие им проекции
б. Расскажите о сходстве и различии сборочных и рабочих чертежей
в. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали

I вариант II вариант

Вариант № 41
а. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?
б. Выявите отличие машиностроительного чертежа от строительного
в. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали

I вариант II вариант

Вариант № 42
а. Расскажите об особенностях выполнения технического рисунка. Чем он отличается от аксонометрического изображения?
б. Перечислите основные требования к выбору способов изображения деталей на чертеже. Выбор главного вида. Определение необходимого и достаточного количества изображений для выявления конструктивной формы детали
в. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали

I вариант II вариант

Вариант № 43

а. Укажите особенности начертания линии в соответствии с государственным стандартом.

б. Перечислите основные линии чертежа

в. Построите изображение детали по размерам

I вариант II вариант

Вариант № 44

а. Перечислите правила оформления чертежа

б. Назовите определения разреза, виды разреза и их особенности

в. Выполните разрез заданной детали

I вариант II вариант

Вариант № 45

а. Назовите основные правила нанесения размеров на чертежах

б . Каковы правила выполнения наложенных и вынесенных сечении

Вариант № 46
а. Перечислите основные линии чертежа. Укажите особенности их начертания в соответствии с государственным стандартом
б. Выполните аксонометрические изображения плоских фигур (по выбору)
в. По двум заданным видам построить третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 47
а. Назовите правила оформления чертежа (формат, рамка, основная надпись на чертежах)
б. Перечислите простейшие геометрические тела
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 48
а. Перечислите основные правила нанесения размеров на чертежах (выносная линия, размерная линия, стрелки, знаки диаметра, радиуса, расположение размерных чисел)
б. Что такое сечение? Каковы правила выполнения наложенных и вынесенных сечений
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 49
а. Расскажите об особенностях чертежного шрифта
б. Что называется разрезом? Чем он отличается от сечения? Перечислите виды разрезов
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 50
а. Расскажите об особенностях применения и обозначения масштаба на машиностроительных и строительных чертежах
б. Дайте определение местного вида, расскажите о его назначении
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 51
а. Покажите деление окружности на 3, 6, 12 равных частей с помощью циркуля, линейки и угольников
б. Виды обозначений сечений на чертеже
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 52
а. Покажите приемы построения пятиугольника и десятиугольника
б. Назовите особенности выявления разреза на аксонометрическом изображении
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 53
а. Выполните сопряжение тупого, прямого и острого углов
б. Что такое разъемные и неразъемные соединения? Виды разъемных соединений
в. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

Вариант № 54
а. Назовите основные способы проецирования. Приведите примеры центрального и прямоугольного проецирования на жизненной практике
б. Перечислите правила изображения резьбы на чертежах (на стержне и в отверстии)
в. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали

I вариант II вариант

Вариант № 56
а. Назовите виды чертежа и соответствующие им проекции
б. Расскажите о сходстве и различии сборочных и рабочих чертежей
в. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали

I вариант II вариант

Вариант № 57
а. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?
б. Выявите отличие машиностроительного чертежа от строительного
в. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали

I вариант II вариант

Вариант № 58
а. Расскажите об особенностях выполнения технического рисунка. Чем он отличается от аксонометрического изображения?
б. Перечислите основные требования к выбору способов изображения деталей на чертеже. Выбор главного вида. Определение необходимого и достаточного количества изображений для выявления конструктивной формы детали
в. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали

I вариант II вариант

Вариант № 59

а. Укажите особенности начертания линии в соответствии с государственным стандартом.

б. Перечислите основные линии чертежа

в. Построите изображение детали по размерам

I вариант II вариант

Вариант № 60

а. Перечислите правила оформления чертежа

б. Назовите определения разреза, виды разреза и их особенности

в. Выполните разрез заданной детали

I вариант II вариант

Список использованной литературы

1. Есмханов Жанұзақ Мұхитұлы «Сызу». Жалпы білім беретін орта мектепке арналған оқулық. Алматы, «Рауан», 1996 ж.;

2. А.Д. Ботвинников «Сызу». Орта мектепке арналған оқулық. Алматы, «Рауан», 1980 ж. «Мектеп» (Аудармашы м.Бәйімбетов).

3. С.К. Боголюбов «Черчение». Учебник ССУЗ-ов. Москва, «Машиностроитель», 1989г.

4. Баранова Л.А., Панкеевич А.П. «Основы черчения» . М., 1978.

5. Лагерь А.И., Колесникова Э.А., «Инженерная графика» . М., 1985г.

6. С.К.Боголюбов «Индивидуальные задания по курсу черчения».Москва, «Высшая школа», 1989г.

7. Н.Т. Ермеков Компьютерная графика Астана, Фолиант, 2010г.

8. ГОСТ 2.307-68. Нанесение размеров и предельных отклонений. М.: Изд-во ГОССТАНДАРТ, 1991, 236 c.

9. Вяткин Г.П. Машиностроительное черчение - Машиностроение, 2000.-432с.
