Дифференциал қорғау

Сабақтың технологиялық картасы

Пән Реле арқылы қорғау.

Тақырыбы : Вольт қосқыш трансформаторлардың дифференциалдық қорғауы.

Сабақтың мақсаты : 1) Вольт қосқыш трансформаторлардың дифференциалдық қорғауы туралы түсінікті бекіту;

2) Оқушылардың оқу қабілетін дамытуға көңіл бөліп, пәнге деген қызығушылығын арттыру;

3) Болашақ мамандығына жауапкершілікпен қарауға, ізденушілікке, әдептілікке тәрбиелеу;

Сабақтың түрі: жарыс сабақ

Сабақтың қамтамасыздандырылуы

үлестірмелі материалдар ,тестер

Т.О.Қ комьпютер, калькулятор

Жаңа түсініктер: Вольт қосқыш трансформаторлардың дифференциалдық қорғауы, автотрансформатор қорғауы, КАТ реле түрі.

Қолданатын әдебиет

Негізгі Чернобровов «Релейная защита».

Қосымша Андреев «Релейная защита и автоматика»

Методикалық нұсқаулар (тақырыпты ашу барысында ерекше көңіл аударатын сұрақтар)

Вольт қосқыш трансформаторлардың дифференциалдық қорғауы

Сабақтың жоспары:

І. Ұйымдастыру кезеңі. Оқытушының кіріспе сөзі.

ІІ. Топтарды таныстыру

ІІІ. Жарыс сабағы

а) «Сұлбаны тап» ойыны. (үй тапсырмасы)

б) «Анықтама» ойыны

в) «Кім жүйрік» ойыны

г) «Бейне сайыс» ойыны

ІV. Қорытынды

V. Бағалау, үй тапсырмасын беру

Сабақтың өту барысы:

І. Ұйымдастыру кезеңі. Оқытушының кіріспе сөзі.

ІІ. Топтарды таныстыру

1. «Релешілер»

2. «Электриктер»

ІІІ. Жарыс сабағы

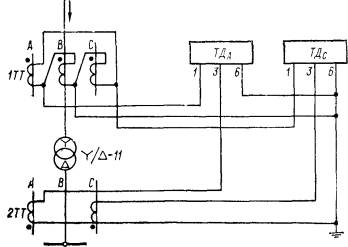

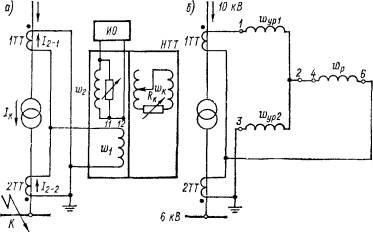

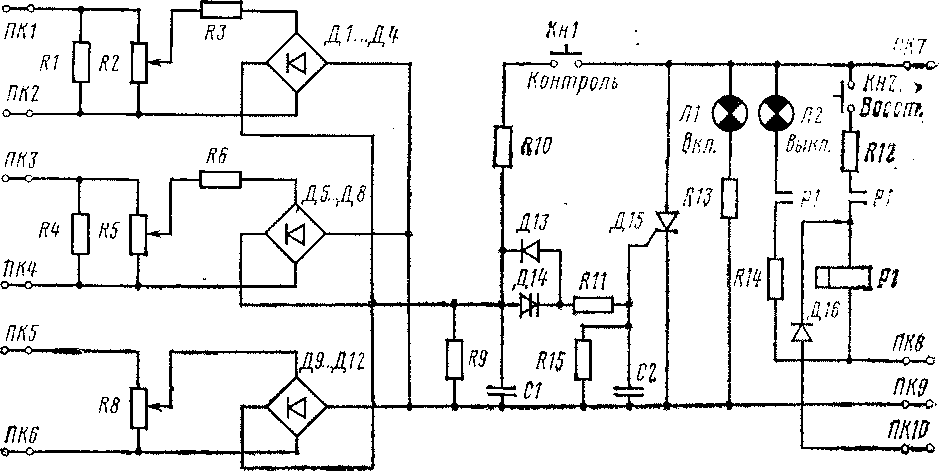

а) «Сұлбаны тап» ойыны. (үй тапсырмасы)

Оқушылар бұл ойында сұлбалардың атауын, жұмыс істеу принципін айту керек.Әрбір жабдық қалай жұмыс істейтінін, қазіргі белгіленулерін айтып өту қажет.

б) «Анықтама» ойыны

Оқушылар бұл ойында дифференциалды қорғаудың және релелердің шығу жолдарын айтады және ойшыл ғалымдардың еңбегін айту керек.

в) «Кім жүйрік» ойыны

Екі топ конверт таңдау арқылы сұрақтарға жауап береді.Әрбір команда алдын ала дайындалу керек.Конверттерде үш-үштен тапсырма бар.

1. тапсырма. «Кроссворд шешу»

2. тапсырма. «Жұмбақ шешу»

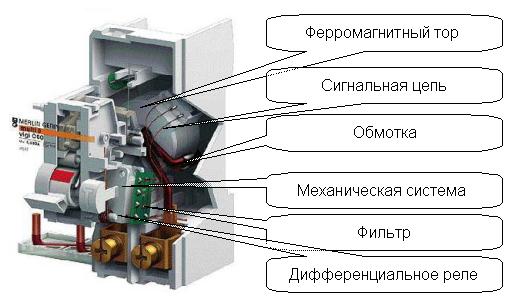

3. тапсырма. «Бейнеленген жабдықтарға» сипаттама беру

1. Вольтқосылғыш трансформатордың біріншілік жалғануы

2. Вольтқосылғыш трансформатордың негізгі өлшемі

3. Вольтқосылғыш трансформаторды қорғау үшін қандай қорғау қолданылады?

1. Вольтқосылғыш трансформаторды қысқа тұйықталудан қорғау үшін не қолданылады?

2. Релелерді біріктіру үшін қандай реле түрі қарастырылады?

3. Вольтқосылғыш трансформатор қалай жалғанады?

Қарастырылған қорғаудың

Жалғануы жұлдызша

Негізгі трансформаторда

Қолдануы кеңінен.

(дифференциалды қорғау)

Қосылатын кернеумен

Құралған бірнеше орамнан

Кернеуді ғана өлшейді

Жұлдызша ғана жалғанған

(вольтқосқыш трансформатор)

Суретте не көрсетілген, Фазалардың қызметі

Қандай жалғану тәсілі көрсетілген?Жұмыс істеу принципі

г) «Бейне сайыс» ойыны

Энергетика саласына байланысты бейне материалдар көрсетіледі.Оқушылар жасырылған ұяшықтан табу қажет.

ІV. Қорытынды

Сабақты қортындылай келе, өткен сабақ түсіндірілді, осы сабаққа байланысты ойындар жүргізілді.

V. Бағалау, үй тапсырмасын беру

Чернобровов «Релейная защита» лекция жазу.
