Электр тогының жұмысы мен қуаты. Джоуль–Ленц заңы. Ток көзінің ПӘК-і

Жаңа сабақ.Қосымша №1

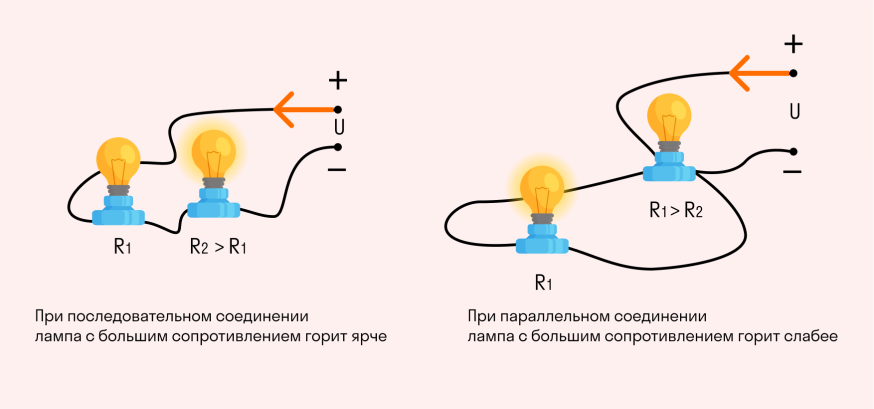

Закон Джоуля-Ленца — формулы, применение и примеры (skysmart.ru)

1.Электр тогының жұмысы мен қуаты қалай анықталады?

2.Неліктен Ток көзінің ПӘК-і 100%-дан арта алмайды?

3.Болат сым арқылы ток өткен кезде сым аздап қызады. Егер сымның бір жақ бөлігін суытатын болсақ, екінші жағының жылуы қалай өзгереді?

4.Электр пеші мен амперметрді электрлік тізбекке қосыңдар.Қызған пешке желдеткіш арқылы суық ауа ағынын бағыттайтын болсақ,амперметр көрсеткіші қалай өзгереді?

Топтық жұмыс. Қосымша № 2

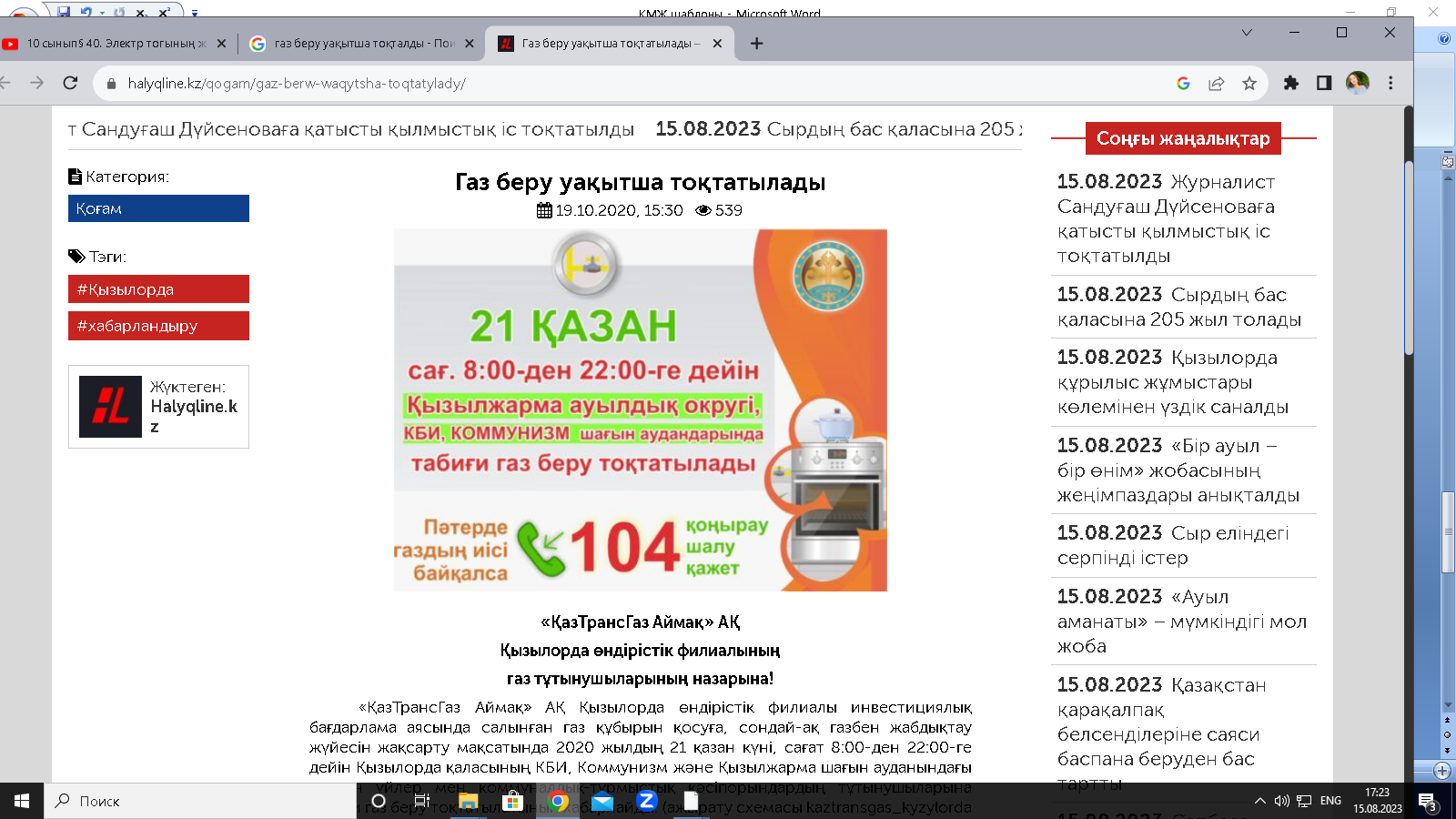

«ҚазТрансГаз Аймақ» АҚ Қызылорда өндірістік филиалы инвестициялық бағдарлама аясында салынған газ құбырын қосуға, сондай-ақ газбен жабдықтау жүйесін жақсарту мақсатында 2020 жылдың 21 қазан күні, сағат 8:00-ден 22:00-ге дейін Қызылорда қаласының КБИ, Коммунизм және Қызылжарма шағын ауданындағы тұрғын үйлер мен коммуналдық-тұрмыстық кәсіпорындардың тұтынушыларына табиғи газ беру тоқтатылатынын хабарлайды.

1. Берілген мәселенің шешімін табу жолдарын ұсыныңыз:

2. Егер кернеуі 220В, ток күші 0,5А болатын электр плитасының қуаты қандай?

3. 21 қазан күні электр плитасын қолдану уақытын анықтаңыз:

4. Сол аралықта бөлінетін жылу мөлшерін есептеңіз:

5. Егер 22 қазан күні электр плитасын 5 сағат пайдаланса, бөлінетін жылу мөлшері қандай?

6. 2 күнгі электр қуатына төленетін электр тогының жұмысын салыстырыңыз

Жұптық жұмыс. Қосымша № 3

Құрылғыларды ретпен ең азынан аккумулятор көрсеткішінің ең көбіне дейін орналастырыңыз.Құрылғы бар қуатымен жұмыс істейді деп есептейік.

1-тапсырма

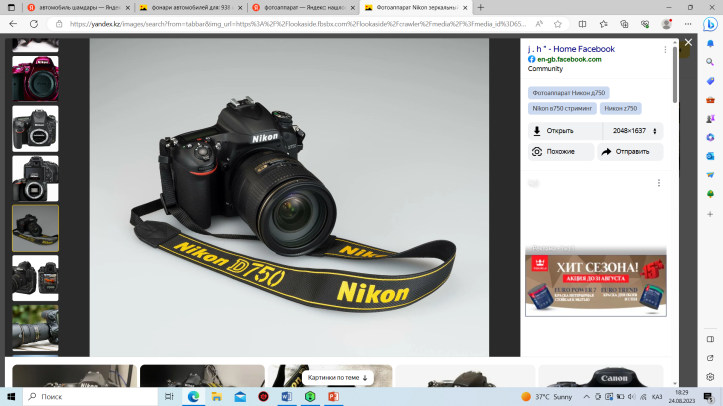

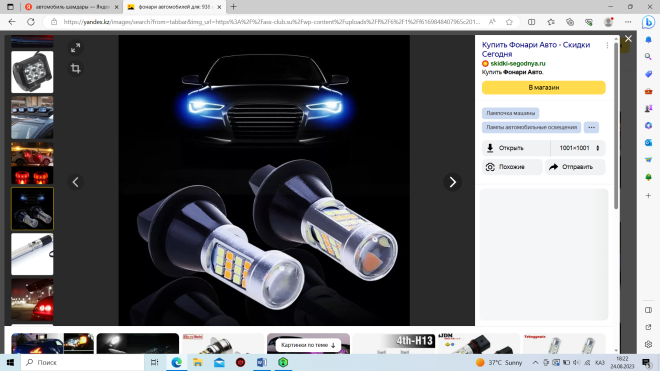

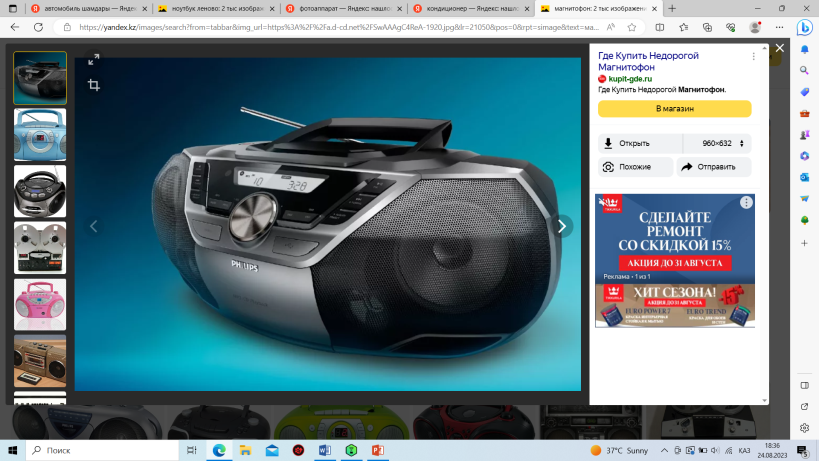

Автомобиль шамдары Фотоаппарат Ноутбук Магнитофон

60Вт, 12 В 15 Вт, 15 В 25 Вт, 20 В 15 Вт, 12 В

Жеке жұмыс.

Балқытылған электрмен дәнекерлеу қысыммен дәнекерлеуді білдіреді. Қысыммен дәнекерлеу кезінде балқыту арқылы электрлік доғалық дәнекерлеудің сипатталған әдістерінен айырмашылығы, дәнекерлеу конструкциялардың дәнекерленген элементтерін тұндыру (қысу) арқылы міндетті түрде жақындастыру кезінде қалыптасады. Бұл процесте жоғары қуатты электр тогы (ондаған мың амперге дейін) дәнекерленген элементтер мен олардың арасындағы байланыс арқылы өтеді. Контактіні жақсарту үшін ток өткізбестен бұрын дәнекерленген элементтер осьтік жүктеме әсерінен бір-біріне жақындайды. Ток беру нүктелері арасындағы металда және әсіресе Ленц — Джоуль Заңына сәйкес байланыс аймағында айтарлықтай электр кедергісі мен үлкен ток күші көп мөлшерде жылу шығарады. Дәнекерленген элементтердің беттері арасындағы байланыс микроскопиялық платформалар (нүктелік байланыс) арқылы жүзеге асырылатындықтан, әрбір осындай микроконтакте лезде балқып, сұйық металл мен оның буларының бөлінуіне әкелетін үлкен жылу мөлшерін шығарады.

1.Жылу мөлшерінің көбірек бөлінгенде қандай құбылыс байқалады:

2.Электрлік дәнекерлеу кезінде дәнекерлеу қосылысы құбырлардың сақиналық қимасының бүкіл аймағында бірден пайда болатындығына байланысты, ал машиналық дәнекерлеу уақыты 10 минут , өтетін ток күші 2,5 А және 220В кернеуіне қосылған кездегі бөлінетін жылу мөлшерін есептеңіз

3.Бұл құбырларды электрмен дәнекерлеуге арналған қуаттың 1-1,5 кВт мәнінде бөлінетін жылу мөлшерімен салыстырыңыз:

4.Осы құрылғының ПӘК-ін есептеңіз

5.Қорытынды жасаңыз

БК Джоуль –Ленц заңын мен ПӘК- н қолданып, есептер шығарады

Дескриптор:

1.Құбылысты анықтайды

2.10 минуттағы бөлінетін жылу мөлшерін есептейді

3.Қуаттың 1-1,5 кВт мәнінде бөлінетін жылу мөлшерін салыстырады

4.Құрылғының Джоуль-Ленц заңының мәнін, ПӘК-н есептейді

5.Қорытынды жасайды
