Желілік ақауларды диагностикалау және жою

Курс, топ

ВЭ-119

Сабақтың түрі

өндірістік оқыту

Мақсаты, міндеттері

Желілік ақауларды диагностикалау және жою

Күтілетін нәтижелер

Желілік ақауларды диагностикалау және жоюды біледі

Қажетті ресурстар

Нұсқау карталары, стендтер

Р.с.

Мазмұны

Уақыт

Мазмұн нысаны

1. Ұйымдастыру кезеңі (ұзақтығы - 5 минут)

1.Сабаққа қатысуын тексеру

2.Сыртқы келбетін тексеру.

3.ТҚ қысқаша нұсқау беру.

2

1

2

1.Студенттердің қатысуын тексеру.

2.Студенттердің сыртқы түрін тексеру (арнайы киімнің болуы) .

3.ТҚ журналына қол қойдыру.

2. Кіріспе нұсқау (ұзақтығы – 40 минут)

1.Сабақтың өту барысын түсіндіру.

2.Өткен сабақ бойынша студенттің білімі мен дағдысын тексеру.

3.Тәжірибелік жұмыс туралы мағлұмат беру.

1

14

25

1.Сабақтың тақырыбын хабарлау, мазмұнын түсіндіру.

2.Өткен тәжірибелік жұмыстар туралы еске түсіру ;

3.Тәжірибелік жұмысты атқару ретімен таныстыру.

1. Жаңа сабақ(70минут)

Желілік ақауларды диагностикалау және жою

Жаңартылатын энергетика саласында Сіздің күн энергиясы жүйесінің істен шығуының көптеген себептері бар, әсіресе егер сіз олардың қалай жұмыс істейтінін білуге уақыт жұмсамасаңыз.

Бұл сабақта ең көп таралған төртеуін білейік PV жүйелік ақаулар және оларды қалай түзетуге болады.

Hot Spot (Ыстық Нүкте)

Күн панелі көлеңкеленген кезде, ток әлсіз жасушалардың айналасында ағып, ыстық нүкте әсерін тудырады. Ток ақыр соңында бірнеше ұяшықтарға шоғырланып, олардың қызып кетуіне және еруіне әкеледі.

-Себептердің бірі-ағаштар, адамдар немесе жабдықтар сияқты күн панелінің жанындағы немесе үстіндегі заттардың көлеңкесі.

-Тағы бір типтік себеп-әйнектің бетіндегі кір мен қоқыстың әсерінен болатын кедергі, ол шағылысу арқылы жарықтың жасушаға енуіне жол бермейді.

Поликристалды немесе поликристалды элементтер деп аталатын кремний элементтерінің кейбір түрлеріндегі дизайн кемшіліктері де ыстық нүктелерге әкелуі мүмкін.

-Ыстық нүктелер жақын маңдағы жасушаларға қатты әсер етуі мүмкін, сонымен қатар олар уақытында анықталмаса, күн энергиясының шығуына / зақымдалуына әсер етуі мүмкін.

1 Панельдердің қызып кетуін анықтау

Күн панельдерінің энергия тиімділігін бақылау жүйесі құрылымға ие температураның өзгеруін өлшеу қондырғыларынан және панельдің бетіндегі күн радиациясының мөлшерінен тұрады. Температураны өлшеу -20 X-ден 125-ке дейінгі өлшеу шегі бар bb18v20 температура сенсоры арқылы жүзеге асырылады күн радиациясының сенсоры ретінде бақыланатын күн панелі қолданылады, өйткені ол өндіретін электр энергиясы өлшенетін радиацияға пропорционалды.

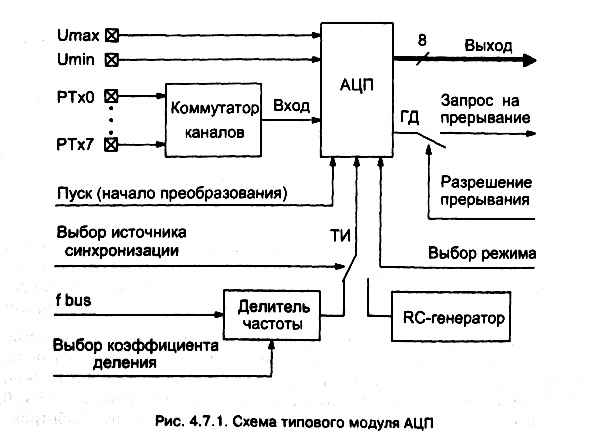

Температураны бақылаудың автоматтандырылған жүйесінің Блок-схемасы: 1-бақылау объектісі; 2-кіріктірілген ADC бар микропроцессор; 4-gsmsm900 модемі; 5-қашықтағы WEBServer датчиктер блогы;

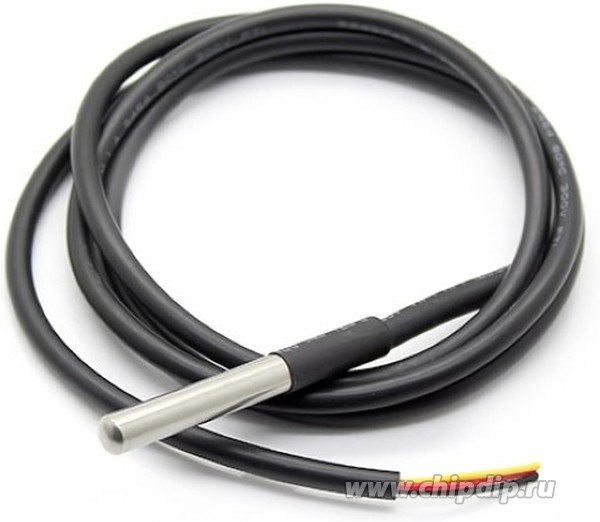

SNS-TMP-DS18B20-1M, Влагозащищенный и цифровой датчик температуры

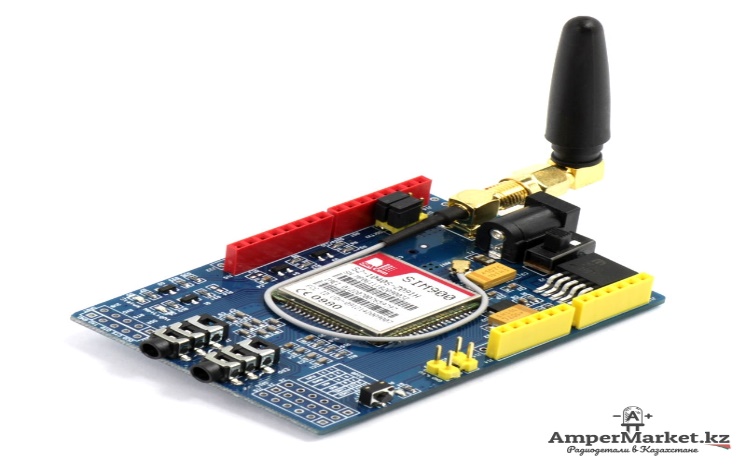

GSMSIM900 модемі

Құрылғы келесідей жұмыс істейді. Өлшеу датчиктерінде (температура, күн сәулесі ағыны, ағын және т.б.) бақылау объектісінен сигнал тұтанады. Нәтижесінде өлшеу сенсорының шығысында бақылау объектісінің өлшенетін өлшемінің пропорционалды сигналы пайда болады. Бұл сигнал "Детиптих" жүйесінің бөлшек микропроцессорлық кірісіне (функционалды схема 3) беріледі. Ақпаратты бағдарламалық қамтамасыз ету (Client Server) арқылы цифрлық түрлендірілген сигнал диапазондары GSMSIM900 кіріс модеміне (функционалдық схема 4) беріледі, мұнда Beeline сияқты екі GSM операторының ұялы байланыс SIM картасы бар. Әрі қарай, кіріктірілген бағдарламаның басқаруымен "балалар"жүйесінің WEBServer (5) бағдарламасы арқылы деректер объектілері туралы ақпарат (DataBase) өлшенеді. Жинақталған ақпарат мониторда немесе пайдаланушының таңдалған компьютерінде қашықтан талданады және электр қондырғыларының жұмыс режимдеріндегі түзетулерді түзету үшін қолданылады.

Қалай жоюға болады.

-Ауа ағынын жеткілікті ұстаңыз.

Кіру нүктелері еш жерден пайда болмайды. Себеп әрқашан әртүрлі жағдайлардан туындауы мүмкін жылудың жиналуы болып табылады. Алайда, егер сіздің күн жүйеңізде қорғаныс жабыны сияқты ауа ағыны әлсіз болса, ыстық нүктелер пайда болуы ықтимал.

Панельдердің қызып кетуіне жол бермеу үшін жақсы күн панелі жүйесі үнемі тиісті желдету мен айналымды қамтамасыз етеді. Тым жоғары температурада шығыс қуатын автоматты түрде шектейтін қуат оңтайландырғышын орнату қызып кетуден сақтанудың ең жақсы жолы болып табылады.

-Айналма диодтарды қолдану керек.

Әрбір күн панелінде айналмалы диодтарды пайдалану тіпті ыстық нүктелердің пайда болуына жол бермейді. Күн панельдерінде айналмалы диодтардың болмауы көбінесе ыстық нүктелердің әсерін тудырады. Айналмалы диодтар ақаулы немесе көлеңкеленген жағдайда ток өткізеді, шығыс қуатын сақтайды.

ПИД-эффект

PID (ықтимал туындаған нашарлау) - бұл күн энергетикасы саласындағы құбылыс, ол жақында проблемаға айналды. Арна күн батареясындағы иондарға әсер етеді, бұл элементтің Шығыс қуатының төмендеуіне әкеледі.

Арна жермен салыстырғанда үлкен теріс потенциалы бар жүйелерде пайда болады. Бұл инвертордың теріс полюсі жерге қосылмаған кезде немесе инвертордың оң полюсі биполярлық конфигурацияда жерге қосылған кезде пайда болады.

Қалай түзетуге болады

Жерге тұйықталған электр тізбектері бар күн электр станцияларында инвертордың теріс полюсін жерге қосу арқылы PID-тен қауіпсіз түрде аулақ болуға болады.

Проблема с инвертором Инвертор мәселесі

Инверторлар дұрыс орнатылмаған жағдайда-

Күн инверторлары көптеген жылдар бойы жұмыс істеуге арналғандықтан, олар проблемаларға төтеп беру үшін жасалған. Алайда, егер сіз оны дұрыс орнатсаңыз, нашар қосылыстарсыз немесе егінсіз. Нәтижесінде, күн инверторларының ішкі мәселелерінің көпшілігі, ең алдымен, дұрыс орнатылмағандықтан туындайды.

Инвертор үнемі сықырлайды.

Инвертордың дыбыстық сигнал беруінің екі негізгі себебі бар: біріншіден, сізде батарея таусылды, екіншіден, сіз Инверторды шамадан тыс жүктедіңіз.

Егер сіз Инверторды оның номиналды қуатынан жоғары жүктесеңіз, инвертор сізден ажыратылуы мүмкін. Жалпы жүктеме инвертордың мәнінен аспауы керек, бірақ оның үстінде біраз орын қалдыру керек.

Егер сіздің инверторыңыз әрқашан максималды қуатта жұмыс істесе, бұл тиімділік пен өнімділіктің төмендеуіне әкелуі мүмкін. Ол күткеннен ертерек істен шығуы мүмкін. Бұл көбінесе номиналды қуатының 80% - дан астамын көтере алмайтын арзан инверторларға да қатысты.

Инвертор шамадан тыс жүктелгенде, жарық диоды жыпылықтай бастайды (әдетте тұрақты дыбыстық сигналмен бірге жүреді).

Инвертордың қызып кетуі

Күн инверторларымен жиі кездесетін мәселелердің бірі-қызып кету, бұл жақсы қызмет көрсеткіші емес. Инвертордың жоғары температурасы жалпы техникалық қызмет көрсету мен қуат шығысына теріс әсер етуі мүмкін. Егер жылу максималды жұмыс температурасынан асып кетсе, жүйе өшуі мүмкін.

Қалай түзетуге болады

Бірінші қадам-пайдаланылмайтын кез келген құрылғыны өшіру немесе өшіру! Содан кейін, егер ол сіздің құрылғыңызда болса, қалпына келтіру түймесін басыңыз немесе қуатты ажыратып, қайта қосыңыз.

Желдетуді үнемі тексеру-температура мәселесін шешудің ең жақсы стратегиясы. Егер сіз Инверторды шектеулі кеңістікке орнатсаңыз, бөлмені салқын ұстау үшін жеткілікті желдетуді қамтамасыз етіңіз. Сондай-ақ, түрлендіргіштің түріне және мөлшеріне байланысты лайықты салқындату техникасын қамтамасыз ету керек. Жақсы нәтижеге қол жеткізу үшін тарату шкафына салқындатқыш желдеткіштерді орнатыңыз және ауа ағынының схемасын жасаңыз.

Проблема с высоким напряжением в сети (Желідегі Жоғары кернеу мәселесі)

Себебі:

Электр қуатын шығару үшін инвертор желіге қарағанда көбірек кернеуде жұмыс істеуі керек (ток Жоғары кернеу нүктесінен төмен кернеу нүктесіне өтеді, керісінше емес). Мәселе мынада, жүйеге қуат беретін әрбір күн қондырғысы желідегі кернеуді аздап арттырады және жыл сайын SA power желісіне ондаған мың жүйелер қосылатындықтан, кейбір жүйелер инвертордың төзімділігінен асып түсетін желі кернеуіне тап болады ( AS/NZS 4777.1 стандарты инвертор кернеуін 255 в дейін шектейді).

Қалай түзетуге болады

Үш фазалы Инверторды орнату ең жақсы нұсқа болып табылады, өйткені желіге берілетін ток бір фазалы түрлендіргіштің орнына үш сымға бөлінеді. Кернеу азаяды ток жасалуы мүмкін.

Желіні жаңарту, соның ішінде электр желілерін кернеудің өсуіне аз ықпал ететін Қалыңға ауыстыру.

Күн батареялары тудыратын жоғары кернеуді басқару үшін желінің рұқсат етілген кернеуін арттыру.

3.Шебердің іс жүзінде жұмыстың орындалу әдіс – тәсілі (45 минут )

• Желілік ақауларды диагностикалау және жоюмен таныстыру.

• Студенттің жұмыс реті:

• Желілік ақауларды диагностикалау және жоюмен танысады.

4.Ағымдағы нұсқау (ұзақтығы - 100 минут)

Бірінші мақсаттық тексеріс

Мақсаты: Жұмыс орнын  ұйымдастыру, еңбек қауіпсіздік ережесін сақтау, білім алушылардың тәжірибелік тапсырманы орныдауға дайындығы.

Екінші мақсаттық тексеріс

білім алушыларды тексеріс уақытында қадағалайтын сәт

Үшінші мақсаттық тексеріс

білім алушылардың жұмысын демонстрацияға дайындау.

15

70

15

1.Жұмыс орнының ұйымдастырылуын және құрал-саймандарды қолдануын тексеру.

2. Еңбек әдістерінің дұрыс және технологиялық тізбекті орындалуын тексеру.

3. Жұмысты аяқтап, қорытындылау. Дайын болған жұмыстарды қабылдау, жұмыс орнын    жинастыру, тапсыру.

5.Қорытынды (10 минут)

1.Ескерту

2.Үйге тапсырмасы

3. Бағалау

2

3

5

1.Жұмысты орындауда білім сапасы. Топтың нәтижелі жұмыс (өзара көмек, өзара сыйластық, ұжымда жұмыс істей білу) соңына жетуі. Қателікті талдау

2. Үй тапсырмасы

3. Жұмыстың сапасын бірге бағалау. Қорытынды бағалау
