Кабельдік жүйенің стандарты

Тақырыбы: PON желілерінің параметрлерін есептеу

PON ағаштың құру кезінде оптикалық бюджетінің  есебі.

1. «Оптикалық бюджет» түсінігі

"Оптикалық бюджет" деп OLT-дан барынша қашықтағы ONT-ға дейін оптикалық талшықтағы сигналдың өшүінің максимал мәні қабылданған.

Бұл жағдайда оптикалық бюджет = Tx (трансивердің шығу қуаты) – (-Rx) (ресивердің сезімталдығы).

OLT MA5680T және ONT HG850a жабдықтары үшін оптикалық желісінің бюджетін есептеу мынадай болады: OLT и ONT шығу қуаты +1,5dBm, сезімталдығы– -28dBm.

Сондықтан ағыны үшін оптикалық бюджет: 1,5 – (-28) = 29,5dBm;

3 dBm пайдалану қорын ескере отырып, желінің оптикалық бюджеттің максималды мәні 26,5 dBm аспауы тиіс.

2. Оптикалық желіде сигналдың өшүі.

Оптикалық желіде сигналдың өшіуне мынадай құрамдас бөліктері әсер етеді:

• талшық жалгауларындағы шығындар;

• оптикалық талшықтағы шығындар (бір километрге);

• оптикалық коннекторлардағы шығындар;

• Әртүрлі сплиттер қолданғаннан шығындар.

табл. 2 PON ағашының әрбір элементі үшін шығындардың мәндері келтірілген:

Таблица 2.

Таблица 1. PON ағашының элементтері үшін шығындардың мәндері.

2. PON ағаштың құру кезінде оптикалық бюджетінің  есебі.

PON ағаштың құру кезінде оптикалық бюджетін төменднгі формула бойынша есептеуге болады.

P = F + C + Sl + Sp,

Оның ішінде:

P = бюджет қуаты (ODN дағы максималды оптикалық шығындар);

F = ұзақтығына қарай оптикалық талшықтағы өшү (километрмен);

С = оптикалық коннекторлардағы сигналдардың өшүі;

Sl = талшық жалгауларындағы сигналдардың өшүі;

Sp = сплиттерлердегі сигналдардың өшүі.

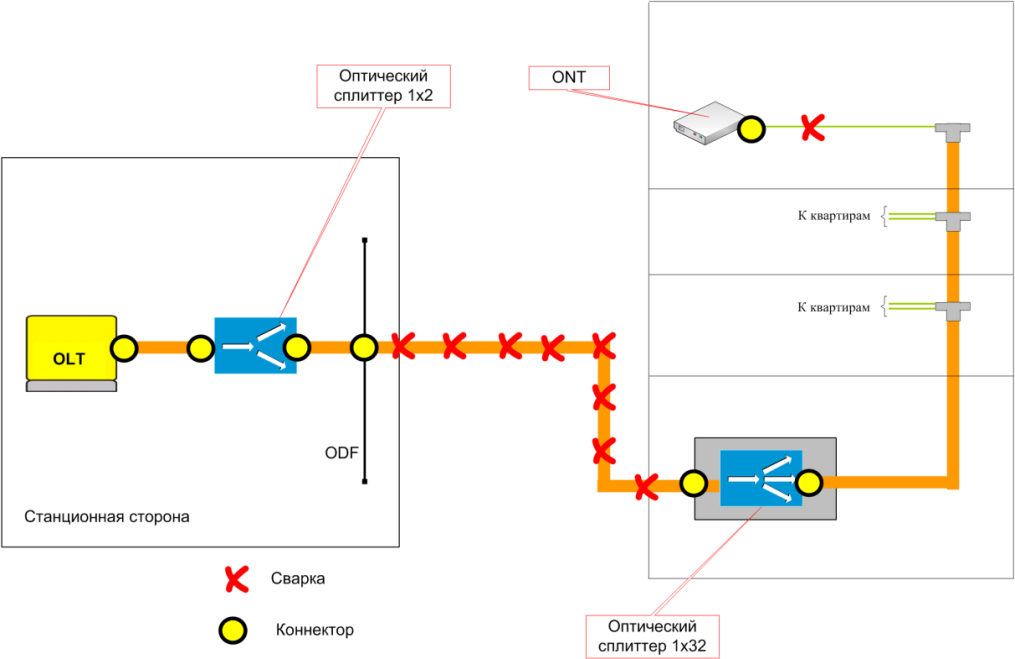

Сур. 12. Өшүді есептеу

Сур 12 көрсетілгендей, байланысты ұйымдастыру схемасына линияның оптикалық бюджетінің есептеуі төменднгідей болады:

P = F + C + Sl + Sp,

келесі бастапқы деректер бойынша:

• Оптикалық коннекторлар саны = 7;

• ОТ жалғаулар саны = 8;

• Сплиттерлер саны = 2 (1:2, 1:32).

P = F + 7*0,25 + 8*0,05 + (3,2 + 17,0) = 26,5dBm,

осыдан линияның шекті ұзындығы келесі түрде анықталады:

L = (26,5 - 7*0,25 - 8*0,05 - 3,2 - 17,0)/0,22 = 18,9 км.
