Элементы урока, время

Запланированные мероприятия

(деятельность учителя и учащихся)

Ресурсы

Начало урока

3 мин

1. Приветствие учащихся;

2. Проверка посещаемости занятий учащимися;

3. Перевод внимания учащихся на урок;

Платформы

Середина урока

7 мин

Повторение предыдущей темы активити предыдущих знании, беседа на тему задании world skills c участником Айтмуратовым Русланом

фронтальный (обучающимся предлагается ответить устно на вопросы) и индивидуальный (применяются карточки-задания) по картинкам слайда ответить на тему ПМ4

1. Укажите сущность сварки в защитных газах.

2.Назовите разновидности сварки в защитных газах.

3. Укажите, как подразделяются защитные газы?

4.Какой газ называется инертным?

5. Приведите пример инертного газа.

6. Какой газ называется активным?

7. Приведите пример активного газа.

8. Какой защитный газ применяют при сварке алюминия?

9.Какой защитный газ применяют при сварке меди?

10. Какой защитный газ применяют при сварке коррозийно-стойких сталей?

11.Назовите элементы установки для аргонодуговой сварки, которые обозначены цифрами.

12. Назовите элементы установки для сварки в углекислом газе.

Платформы

Слайд

Объяснение новой темы

Проверка накопившися по новой теме

10 мин

Цели;Cущность контактной сварки и её разновидностей, область применения сварки, её достоинства и недостатки;

Мозговой штурм; Обозначение ПМ по ISO

Изложение нового материала.

1-вопрос. Сущность контактной сварки.

Впервые контактная сварка была предложена в1882 году русским изобретателем Н.Н. Бернардосом.

Позднее сварка была усовершенствована и она стала широко распространенным способом сварки.

Контактная сварка основана на способе соединения металлов непосредственным действием электрического тока.

Контактная сварка относится к способам сварки давлением.

Контактная сварка - способ получения неразъёмного соединения деталей с их нагревом электрическим током и сдавливанием (деформацией) в зоне контактирования.

Сущность сварки состоит в местном нагреве деталей электрическим током, который проходит по металлу, и их сдавливании на участках нагрева.

Место соединения разогревается проходящим током, причём максимальное количество теплоты выделяется в месте контакта.

Количество выделяемой теплоты определяется по закону Джоуля-Ленца:

Q =0.24 J² R t

Особенность контактной сварки – высокая скорость нагрева и получения сварного шва.

2- вопрос. Разновидности контактной сварки и их сущность.

Различают:

Точечную сварку – одно -; двух -; многоточечная ; одно -; двусторонняя.

Стыковая сварка – оплавлением и сопротивлением.

Шовная (роликовая) сварка – непрерывная и прерывистая.

Рельефная сварка – с естественным рельефом или штампованным.

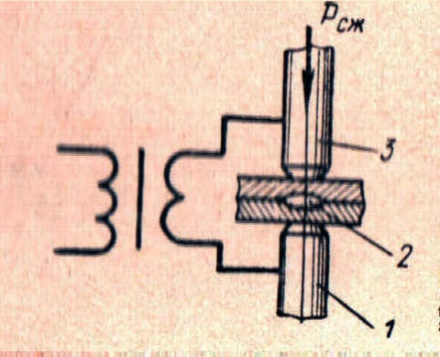

Точечная сварка - вид контактной сварки, где детали соединяются по отдельным точкам, причём одновременно можно сваривать 1, 2 и несколько точек; их положение определяют рабочие инструменты точечной машины.

Стыковая сварка - вид сварки, при которой заготовки свариваются по всей поверхности их соприкосновения.

Стыковая сварка сопротивлением характеризуется тем, что сдавливание осуществляется одновременно с нагревом, а стыковая оплавлением характеризуется тем, что сдавливание происходит после нагрева.

Шовная (роликовая) сварка – вид сварки, при которой соединение образуется за счёт последовательного расплавления небольших участков заготовок.

Прерывистая шовная сварка характеризуется включением импульса тока через длительные паузы; при этом образуется ряд точек (применяют для сварки длинных швов на заготовках из алюминия и коррозийно-стойких сталей).

Непрерывная шовная сварка характеризуется включением тока с сокращением пауз подачи тока, что приводит к совпадению границ точек, или вообще без пауз подачи тока, что приводит к образованию сплошного шва. Применяют при сварке коротких швов на заготовках из низкоуглеродистой стали и низколегированной стали.

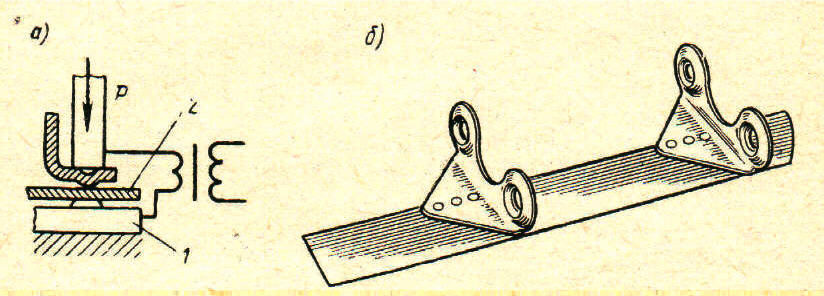

Рельефная сварка - вид сварки, при которой заготовки свариваются по одному или нескольким рельефам (выступам).

Рельефная сварка бывает одно рельефной и много рельефной по штампованным и естественным рельефам (соединение проволоки в крест).

В отличие от точечной сварки шаг расположения точек и расстояние от кромок детали меньше.

3 – вопрос. Применение, достоинства и недостатки сварки.

Применение:

Точечная:- автомобилестроение (кузов современного легкового автомобиля сварен более чем из 10 тыс. точек); - самолётостроение (современный лайнер имеет несколько миллионов сваренных точек);

Стыковая: - сварка стыков железнодорожных рельсов и стыков магистральных трубопроводов;

- сварка цепей из прутков диаметром 12-15 мм;

- сварка отопительных радиаторов;

Шовная: сварка бензобаков, труб, бочек и других товаров народного потребления;

Рельефная: - высокопроизводительный способ сварки арматуры для строительных железобетонных конструкций;

- приварка ручек к кастрюлям и крышкам;

- ею соединяют пластинки резцов, гайки штуцера и винты, элементы приборов и радиосхем.

Достоинства:

Простота выполнения сварки;

Высокая производительность;

Механизация и автоматизация сварочных процессов, что снижает трудоёмкость изготовления деталей;

Экономически выгодна, т.к. снижены затраты использования основных и дополнительных материалов.

Недостатки:

Большой сварочный ток(100-300000 А), который создаётся специальными источниками;

Узкая специализация контактных машин;

Большая электрическая мощность машин (до 1000 кВ А);

Сложность контроля качества сварных швов;

Используются только стационарные сварочные посты.

Интерактивная доска Canva.com

Макет оборудовании

Практический урок студентов

15 минут

Задание 1: дополните предложения в тексте:

Задание 2: найдите соответствие между разновидностью контактной сварки и её применением

Задание3: распределите указанные достоинства и недостатки сварки на группы:

Задание4: определите по рисункам разновидность контактной сварки.

Раздаточные материалы

https://learningapps.org/watch?v=p7w8hpxkk23

Закрепление

5 мин

1. Перечислить способы контактной сварки.

2. Какими методами осуществляют подготовку поверхности изделия?

3. Обладает ли высокой производительностью контактная сварка?

4. Какие применяются электроды для контактной сварки

5. Каким методом осуществляют контроль качества сварки?

Презентация

Рефлексия

3 мин

https://padlet.com/sultanova_84/padlet-3m282eigq811zzwt

padlet.

Конец урока

2 мин

Домашнее задание

1. Виды оборудования для контактной сварки.

2.Составить 10 вопросов, которые Вы бы хотели узнать о данной сварке

учебники: Кабанова Н.С. «Сварка на контактных машинах» (стр. 5-100) и Смирнова И.С. «Основы электрогазосварки» (стр. 277-284).

Дифференциация – каким способом вы хотите больше оказывать поддержку? Какие задания вы даете ученикам более способным по сравнению с другими

Оценивание – проверка эаданий с помощью напсанного на комментарий по критерий выполенного задания на платформе через обратной связи , написать уровень и с помощью объяснений

Охрана здоровья и соблюдение техники безопасности

Вид сварки:

Применение сварки:

1) точечная

А) сварка арматуры железобетонных конструкций; приварка ручек к кастрюлям;

2) стыковая

Б) изготовление бензобаков, труб, вёдер;

3) шовная

В) сварка стыков рельсов, изготовление цепей, отопительных радиаторов;

4) рельефная

Г) изготовление корпуса самолёта и автомобиля.
