Элементы урока, время

Запланированные мероприятия

Ресурсы

Начало урока

Организационный момент.

Прием доклада дежурного группы.

Психологический настрой на урок.

Повторение пройденного материала:

Аctivity №1 «Выключатель» с помощью интернет- платформы Wordwall найти соответствия.

Аctivity №2 на платформеWordwall «Электроприборы»

 Учебный журнал

https://wordwall.net/ru/resource/63622969

https://wordwall.net/ru/resource/63502179

Середина урока

Основная часть.

 Презентация по теме урока

Изучение новой темы.

Обьяснение новой темы.

Демонстрация и объяснение принцип работы схемы проходных выключателей. Сегодняшняя тема будет связана со схемой освещения жилой комнаты, лестницы и входной группы, которая включает в себя подключение проходных выключателей и светильника. Монтаж данной схемы будет производиться с использованием DIN-рейки, бокса с нулевой шиной и одной распределительной коробки.

Что такое проходной выключатель?

Проходной выключатель – это коммутационное устройство, позволяющее включать и выключать освещение из двух (и более) мест, расположенных на удалении друг от друга. Нажимные клавиши остаются в зафиксированном положении до следующего использования. Последовательность нажатия не играет никакой роли.

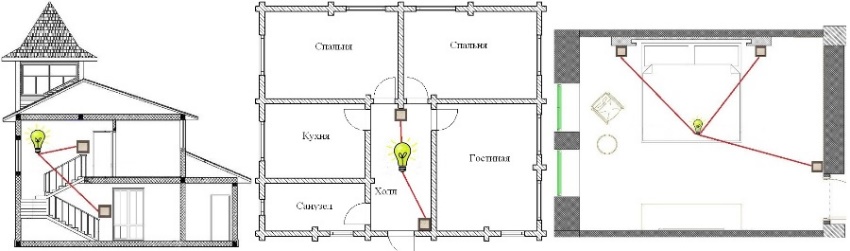

Например, Вы входите в коридор и включаете светильники первым выключателем, подходите к его концу и отключаете свет вторым выключателем. Аналогично можно организовать управление осветительной системой на лестнице в двухэтажном коттедже или обширном входном холле.

Особенности конструкции

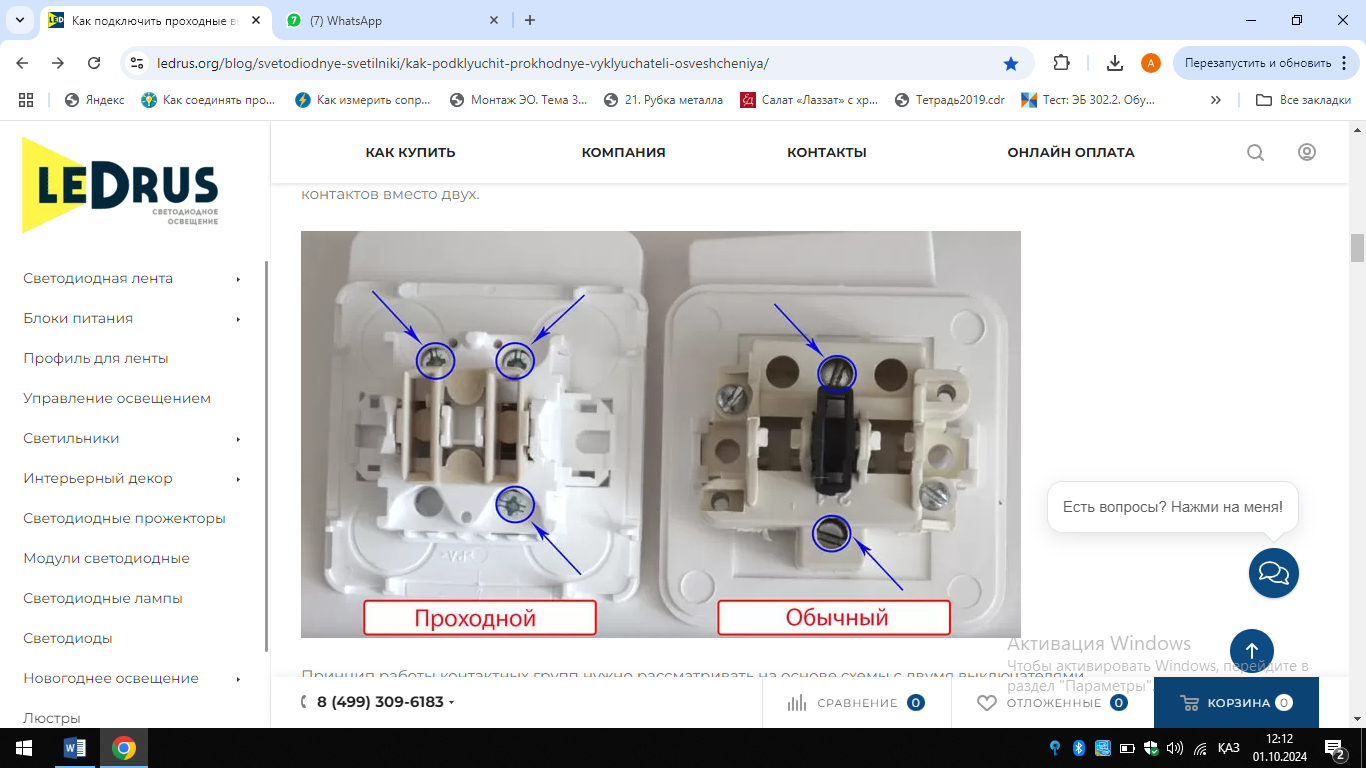

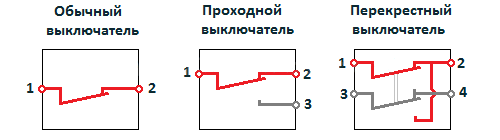

Конструкция проходного выключателя отличается от классической конструкции наличием трех контактов вместо двух.

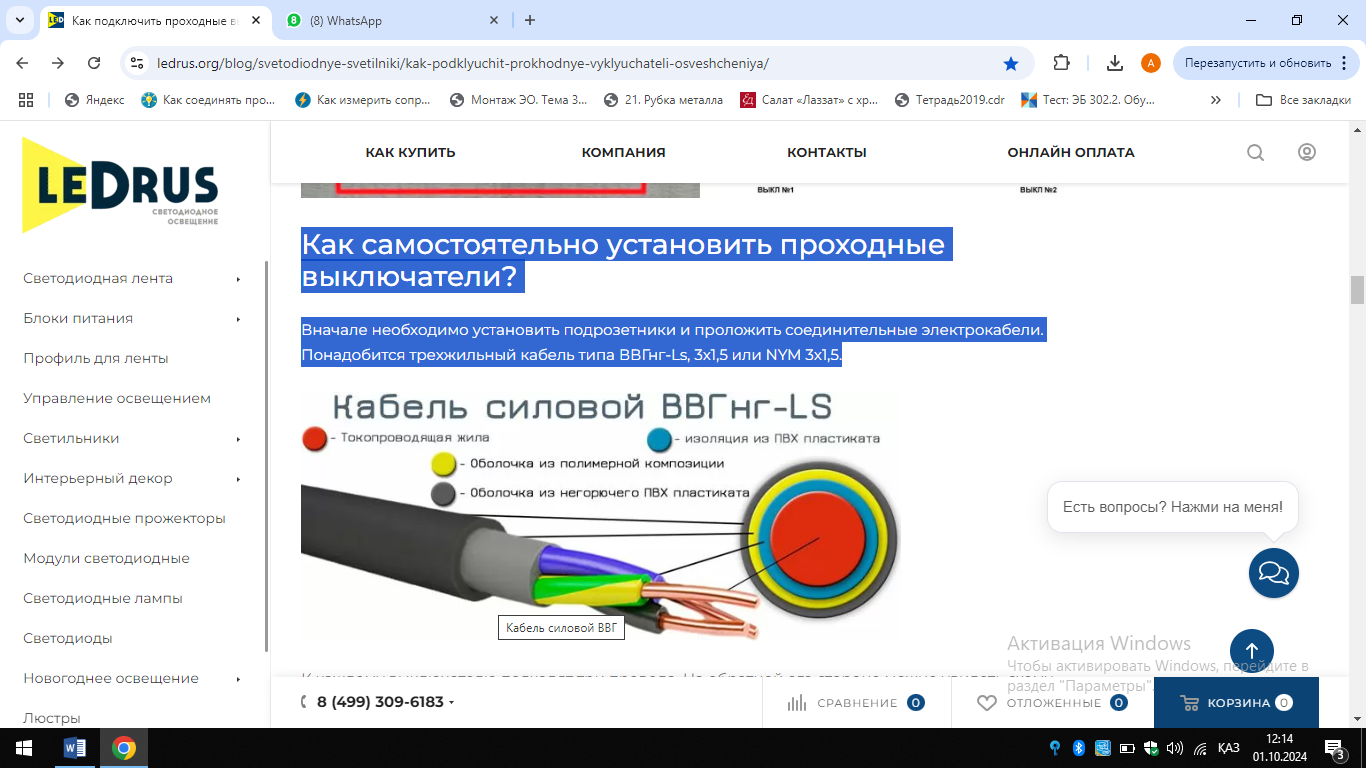

Необходимо установить подрозетники и проложить соединительные электрокабели. Понадобится трехжильный кабель типа ВВГнг-Ls, 3х1,5 или NYM 3х1,5.

К каждому выключателю подходят три провода.

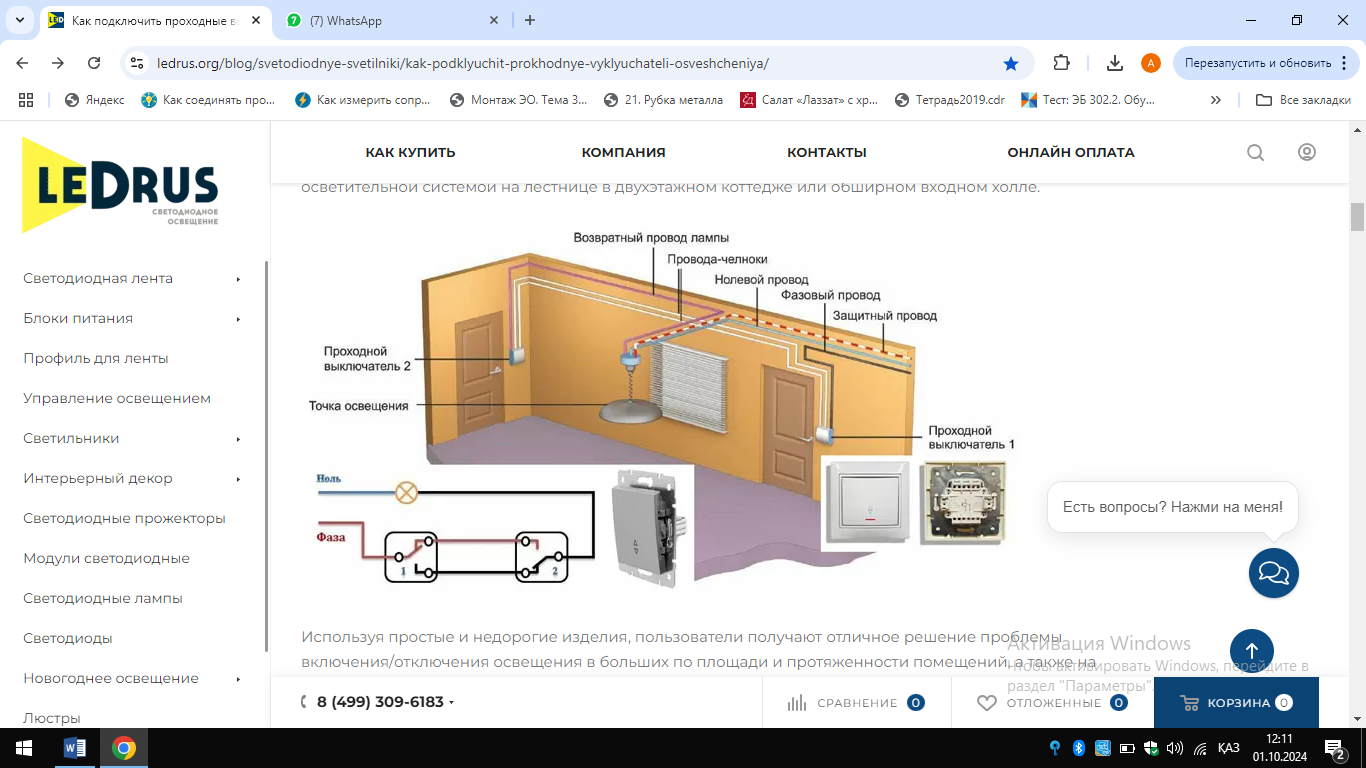

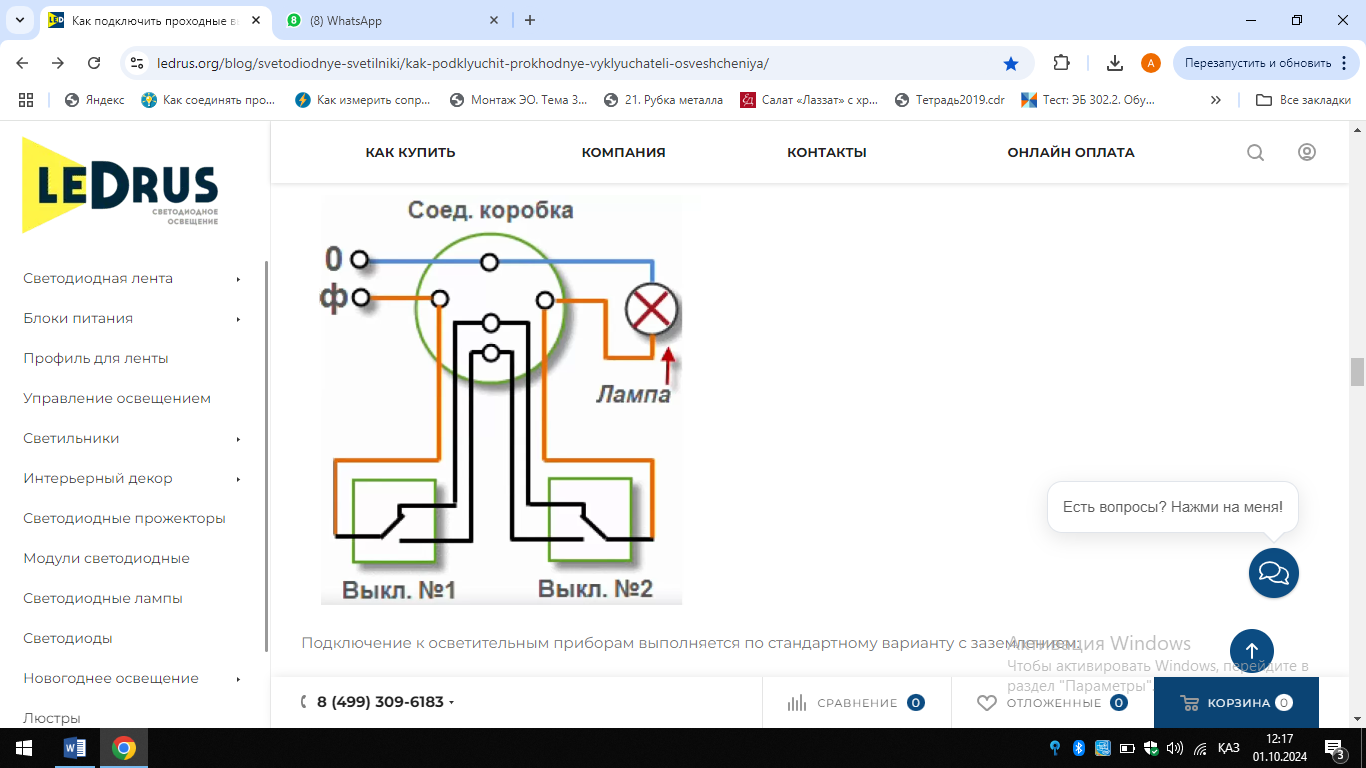

Соединения производятся в соответствии со схемой:

Перед выполнением монтажа повторяем ПТБ.

Аctivity №3 Работа со схемой. Студенты должны на плакате указать расположение электроприборов.

Студентам будет предложено несколько вариантов схем.

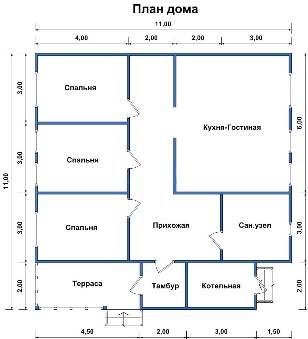

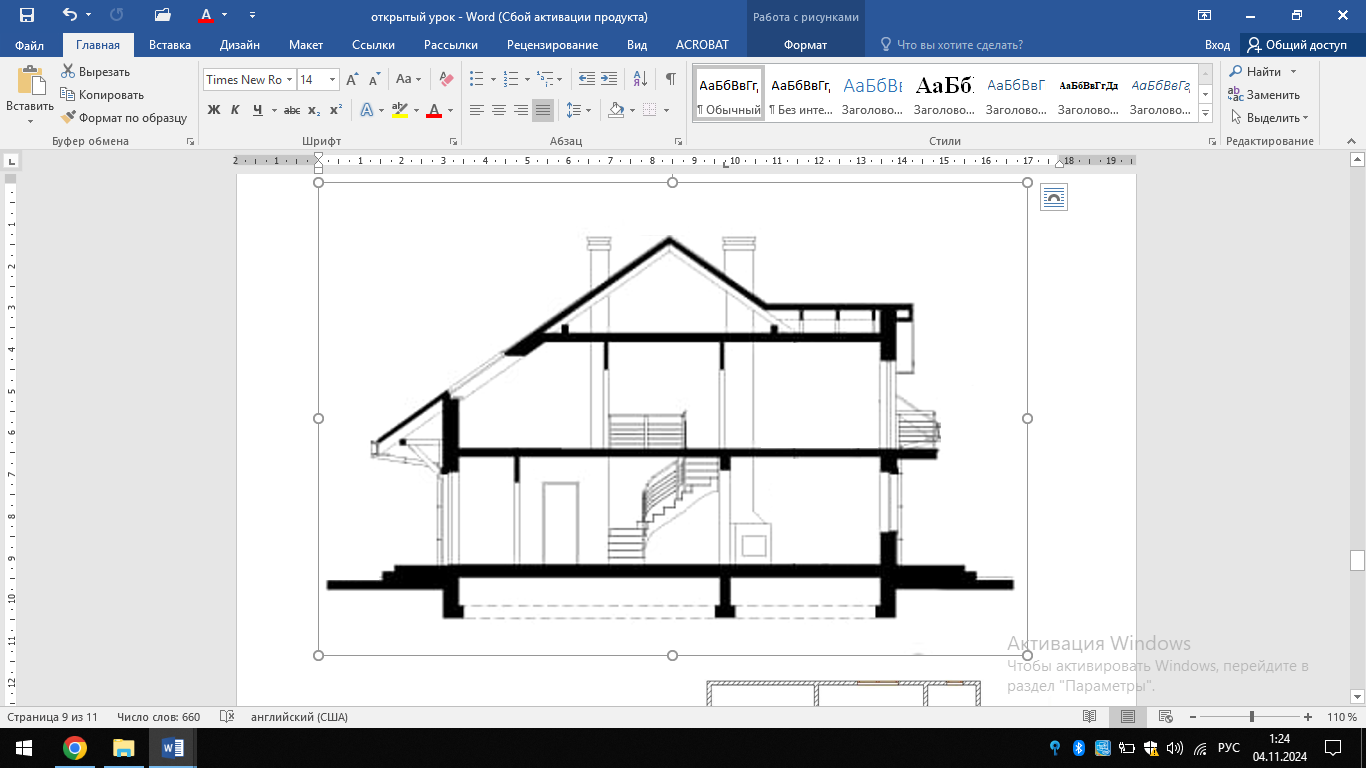

1. 2.

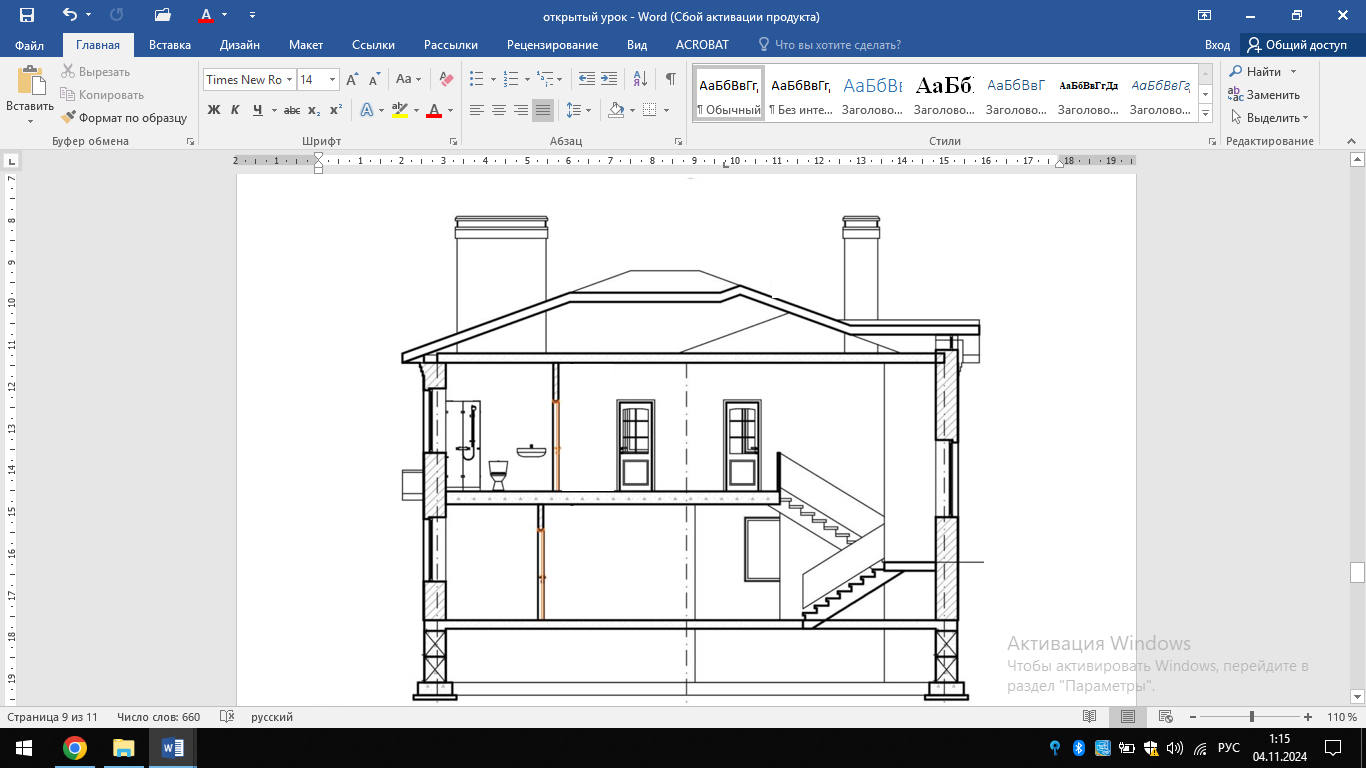

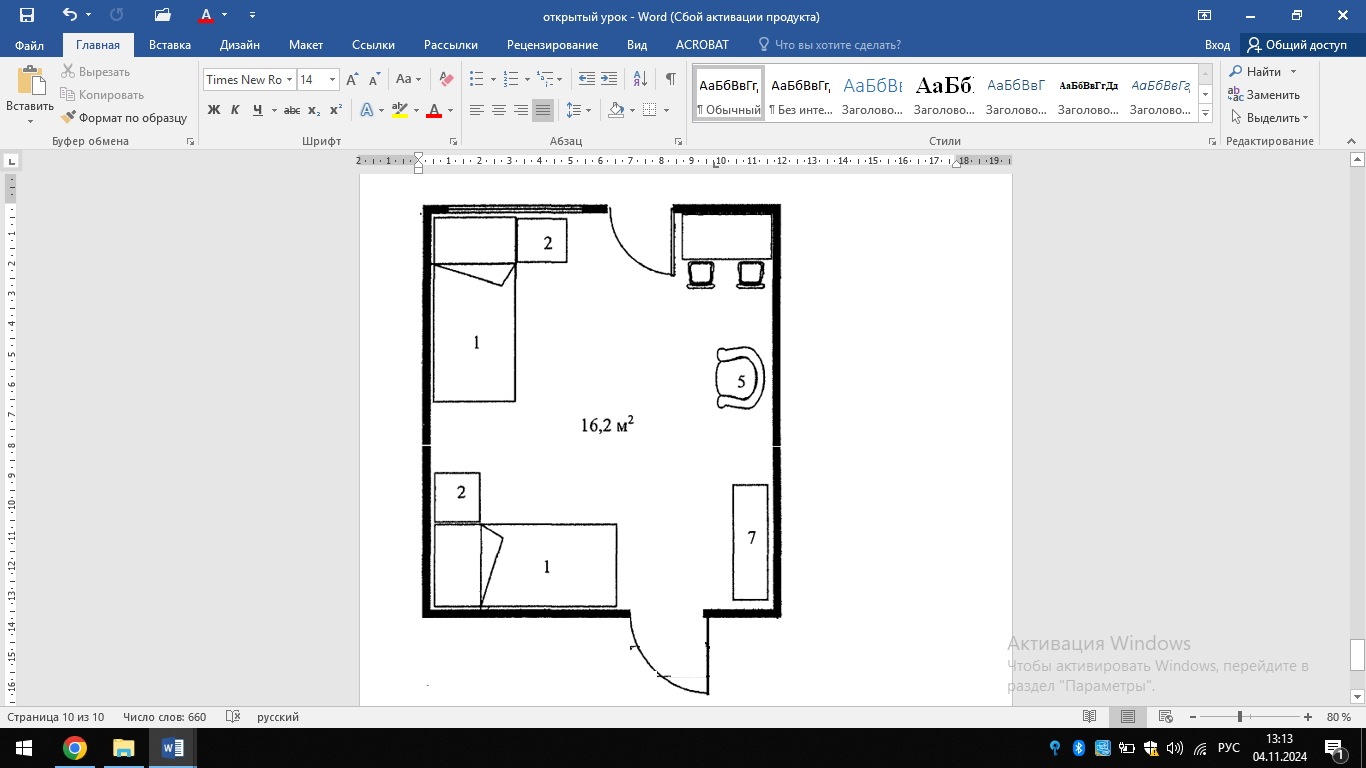

3. 4.

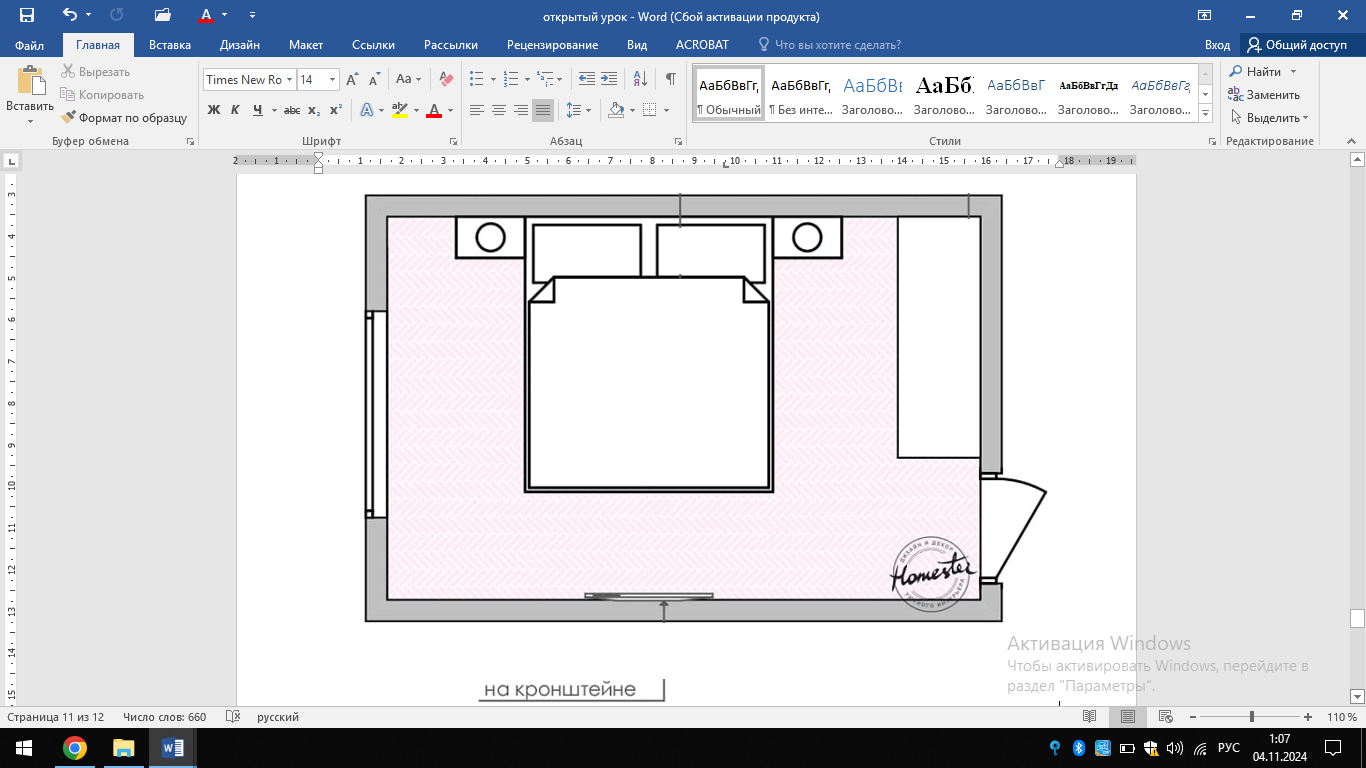

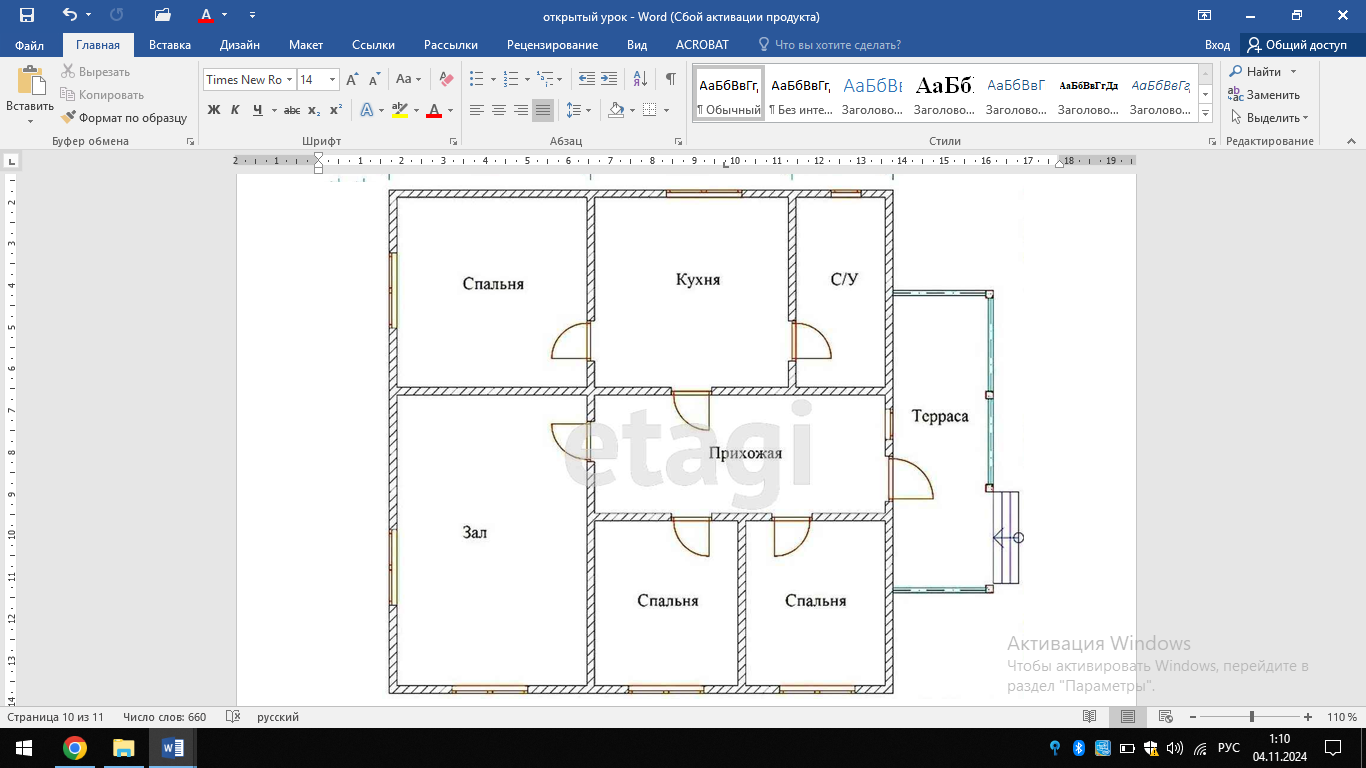

5. 6.

Монтажная схема освещения, электроприборы, набор электромонтажных инструментов, бокс с нулевой шиной, кабель.

Практическая работа обучающихся

Аctivity №4 Подключение проходных выключателей.

Аctivity №5 Техника безопасности при выполнении электромонтажных работах.

Работая в паре презентуют ПТБ при выполнении электромонтажных работах.:

1.Опасности в работе.

2.ПТБ до начала работы.

3.ПТБ во время работы.

4.ПТБ в аварийной ситуации.

5.ПТБ после окончания работы.

Работают в паре.

Презентуют ПТБ при выполнении электромонтажных работах.

Конец урока

Рефлексия

Каждая команда подводит итог урока.

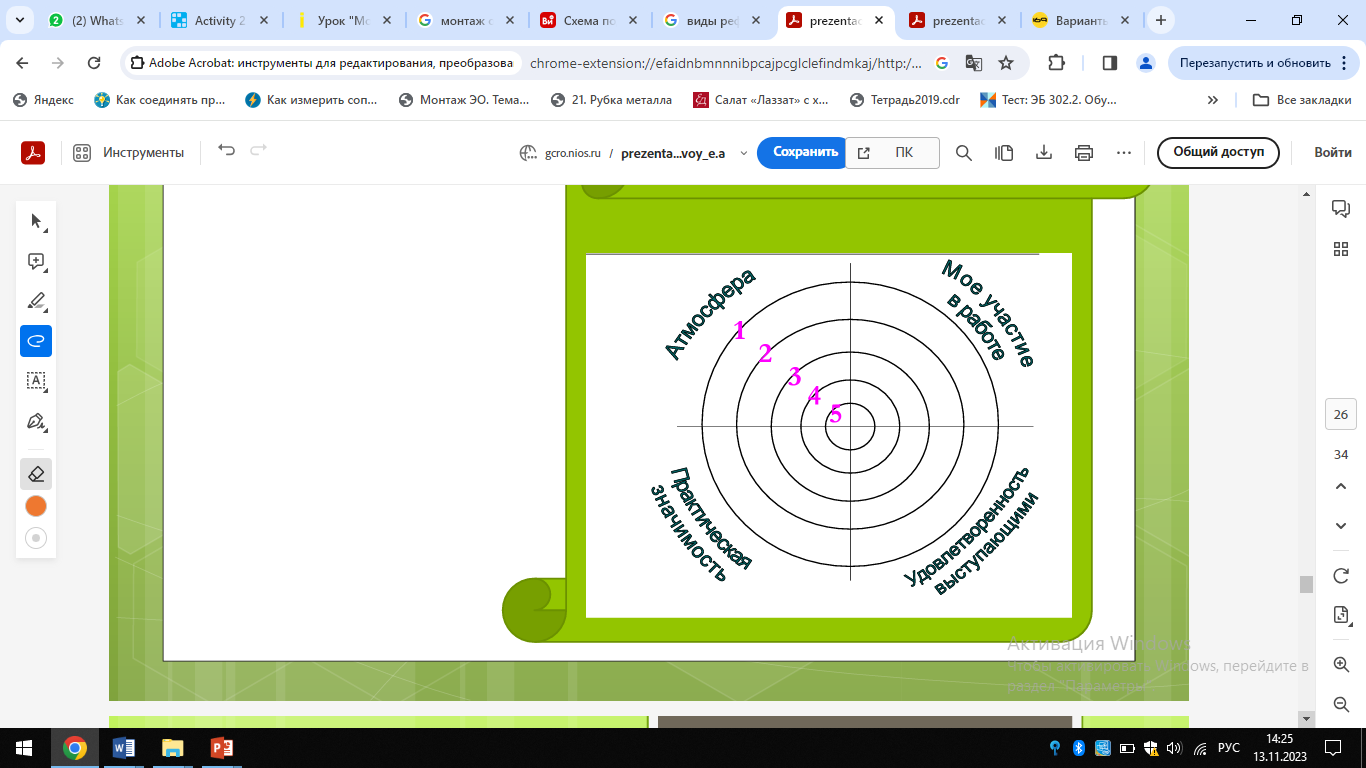

«Рефлексия «МИШЕНЬ» Студенты должны поставить точку в каждом секторе.

Спасибо всем за урок!

№

ФИО студентов

Аctivity №1

(10 б)

Аctivity №2

(10 б)

Аctivity №3

(10 б)

Аctivity №4

(60 б)

Аctivity №5

(10 б)

Итоги урока

1

Вид упражнения

ПТБ

Организация рабочего места

Умение пользоваться инструментом

Соблюдение тех.условий и требований

Качество выполненного соединения

Итоговый резуль

тат

AKTIVITY 4

10

10

10

10

20

60 баллов

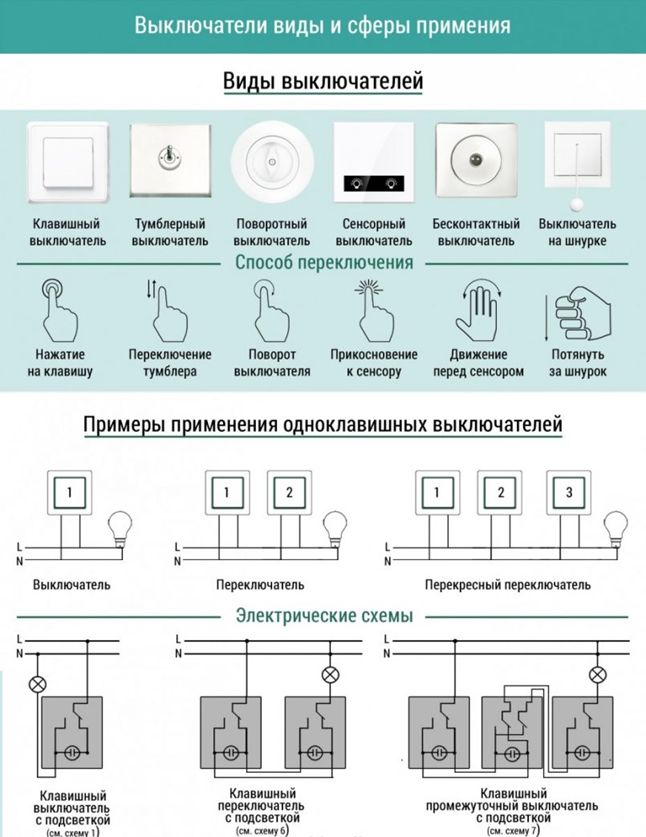

Виды выключателей

Способ переключения

Клавишный

Тумблерный

Поворотный

Сенсорный

Бесконтактный

Выключатель на шнурке

№

Вопросы

Ответы

1

Что такое электропроводка?

это электрическая установка кабелей и связанных с ними устройств, таких как выключатели, распределительные щиты, розетки и осветительные приборы в конструкции.

2

Назовите виды исполнения электропроводки

Открытая, скрытая

3

Чем выполняют разметку трасс электропроводки?

Мелом, простым карандашом, маркером

4

Какой кабель нужен для подключения выключателей и светильника

Упрощенное правило гласит, что для розеток 220 Вольт допустимо использовать кабель сечением от 2,5 мм². Для светильников и выключателей – 1,5 мм². Это касается только монтажа кабеля в помещении, от вводного автомата до распредкоробки.

5

Требования при установке выключателей

Выключатели следует монтировать не дальше 1 метра от двери со стороны дверной ручки и на уровне 80-90 см от пола. Это приблизительная высота опущенной руки человека.

6

Какой кабель лучше использовать для освещения?

В качестве кабеля для освещения могут использоваться проводники медные и сейчас уже редко алюминиевые. Для надежной работы осветительной сети сечение проводника должно составлять минимум 1,5 мм2.

7

Способы разметки мест установки светильников

а — с помощью линейки-рамки непосредственно на потолке,

б — с помощью шеста с отвесом переносом разметки с пола на потолок.

8

Какой инструмент показывает наличие-отсутствие тока или напряжения в сети

индикатор

9

Назначение выключателя

Выключатель — коммутационный электрический аппарат, имеющий два коммутационных положения или состояния и предназначенный для включения и отключения тока.

10

Сколько контактов имеет выключатель?

2-3-4 в зависимости от количества клавиш
