Практикалық жұмыс. 3D редакторы арқылы үй салу

Практическая работа

1. Создаем основание дома:

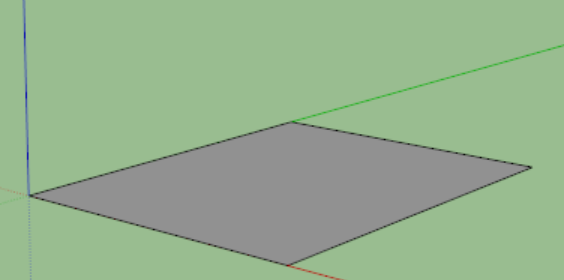

1. инструментом рисуем прямоугольник, цоколь (нижняя часть) нашего дома, начиная от центра стены, растягивая до подходящего размера:

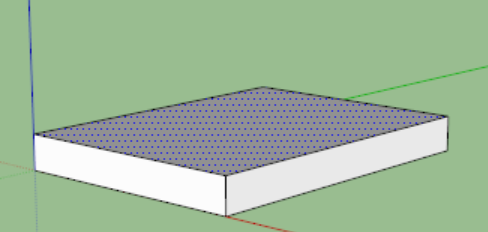

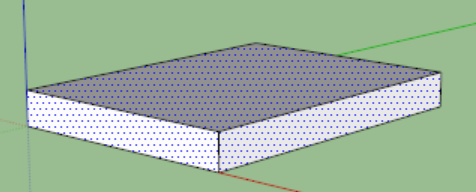

2. поднимаем цоколь на некоторую величину инструментом :

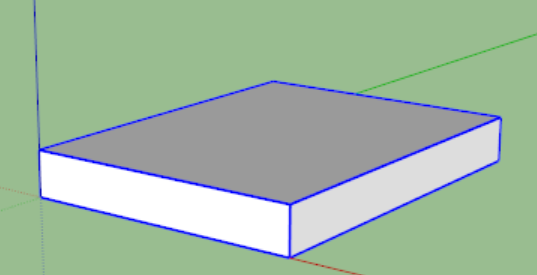

3. группируем все получившиеся поверхности:

1. выделяем все при помощи Ctrl:

2. вызываем контекстное меню, выбираем MakeGroup/Создать группу:

Группу создаем для того, чтобы в последствии комфортно вырезать двери, окно, создать крыльцо…

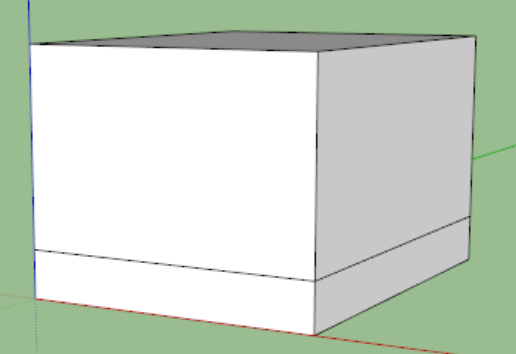

4. дублируем прямоугольник верхней грани и поднимаем стены дома:

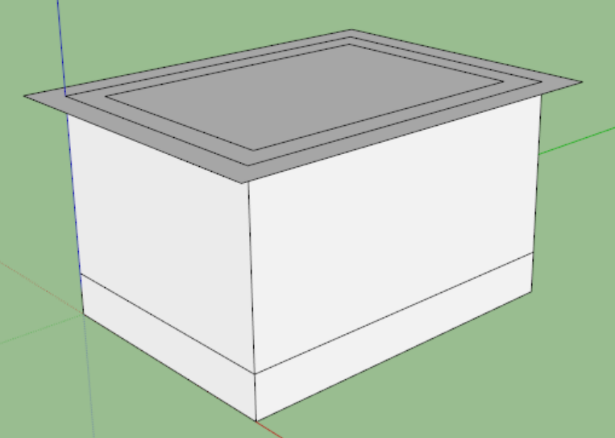

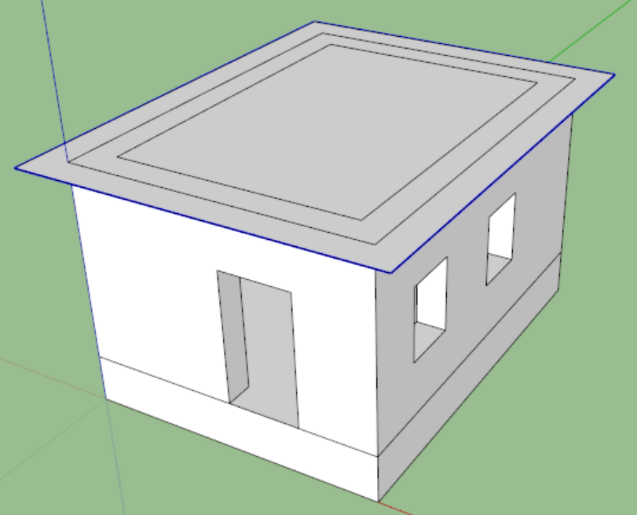

5. при помощи инструмента задаем контуры для стен и навеса крыши на верхней панели:

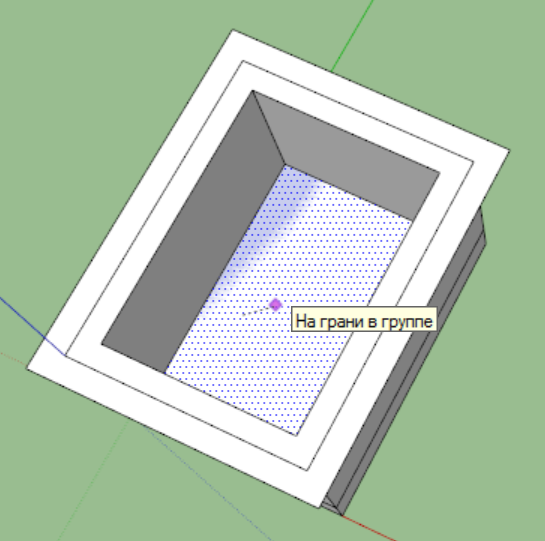

6. «продавливаем» внутреннюю часть получившегося контура :

Индикатором того, что вы достигли цоколя, будет подцветка и подсказка OnEdge.

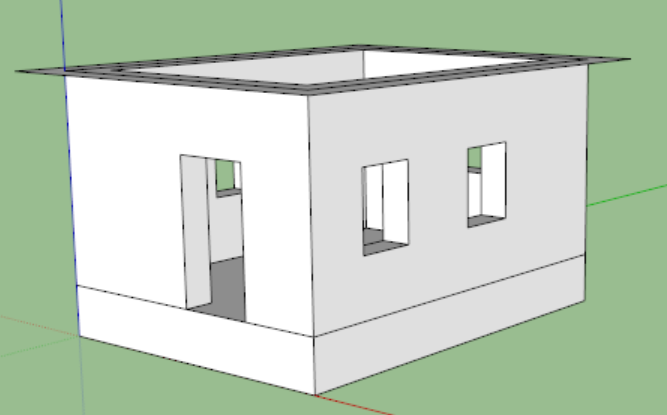

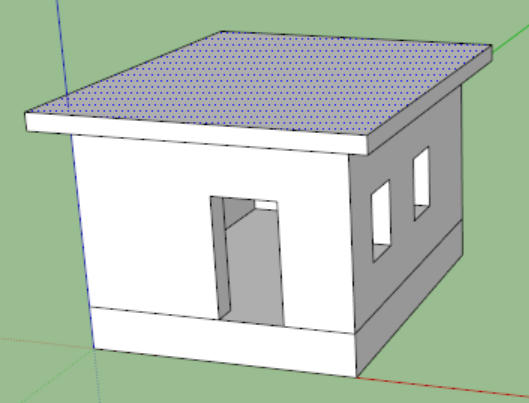

7. используя прорезаем отверстия для дверей и окон, способом описанным выше «продавливаем» отверстия, образуя сквозной проем:

2. Строим крышу:

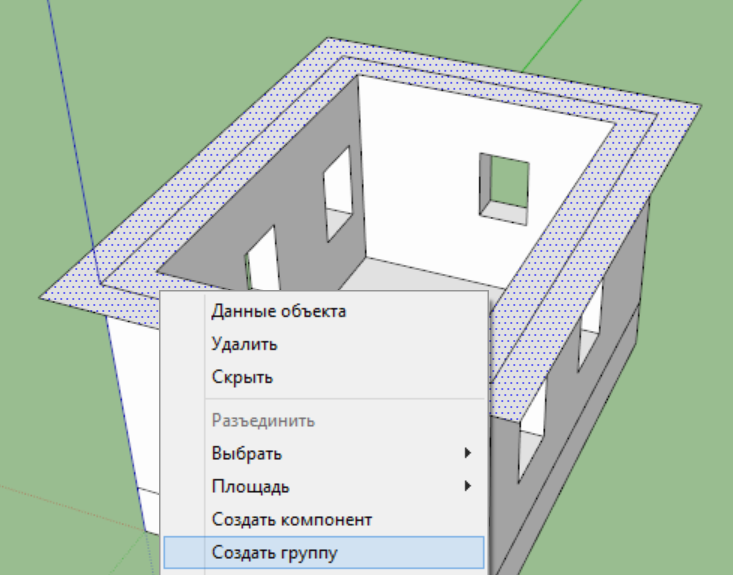

1. инструментом и кнопками Ctrl (позволяющая выбрать сразу несколько объектов), объединяем в группу получившиеся контуры (MakeGroup):

2. дублируем внешний прямоугольник для поднятия крыши:

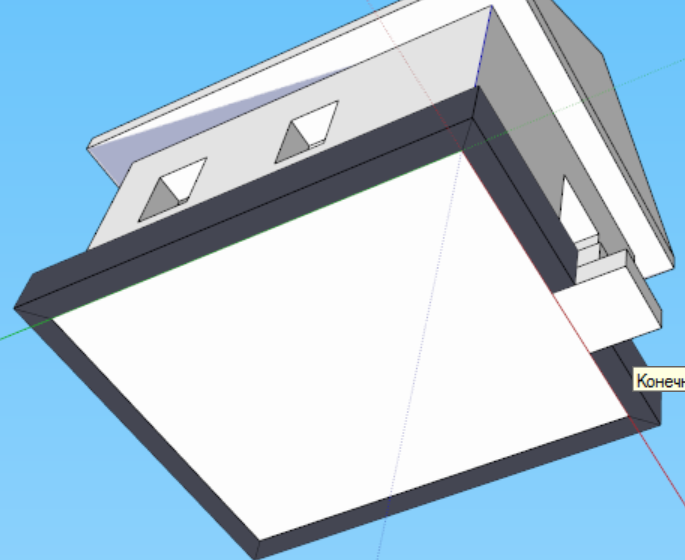

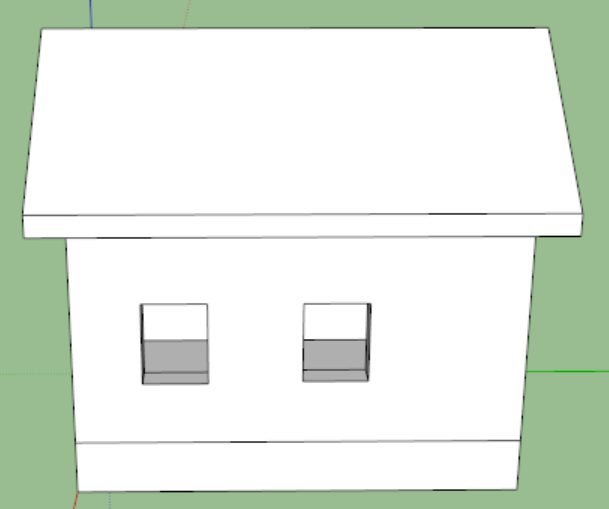

3. приподнимем карниз крыши :

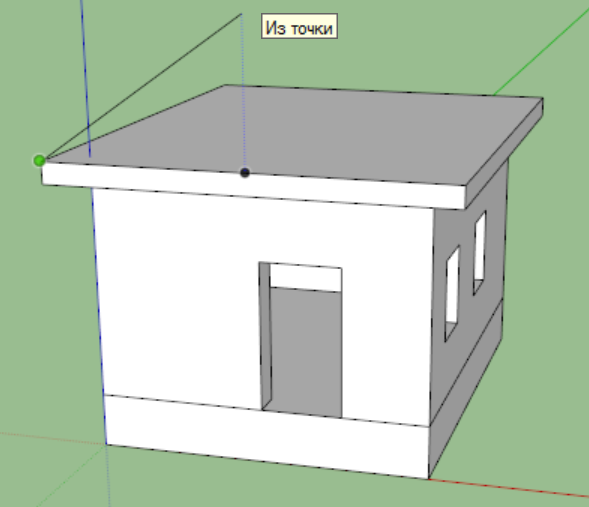

4. от начальной точки EndPoint медленно передвигаемся по грани до средней точки MidPoint и поднимаем перпендикуляр от средней линии:

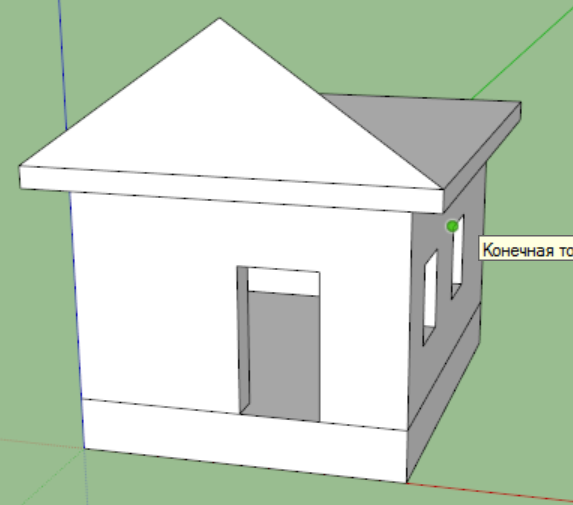

5. доводим треугольную грань до конечной точки:

6. накрываем крышу :

Дополнительное задание:

3. Выполняем крыльцо:

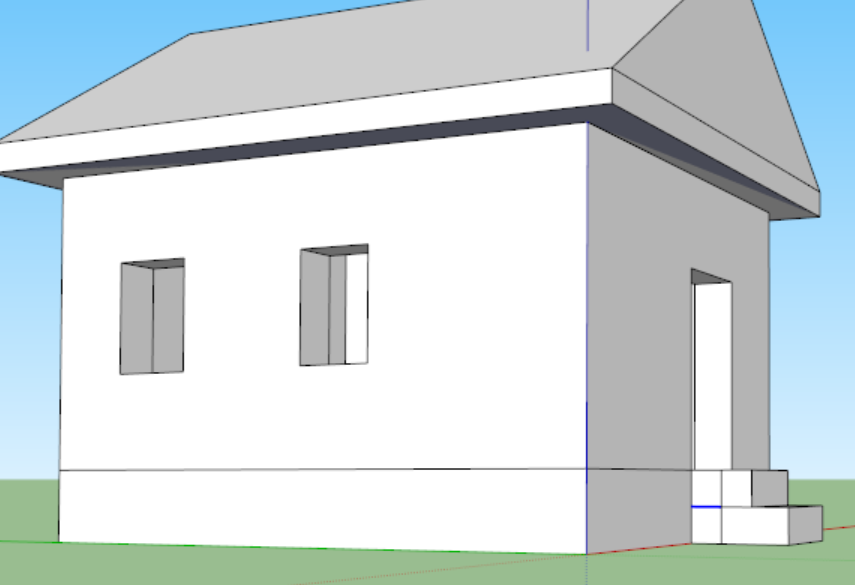

1. прорисовываем прямоугольник под дверью, высотой с цоколь:

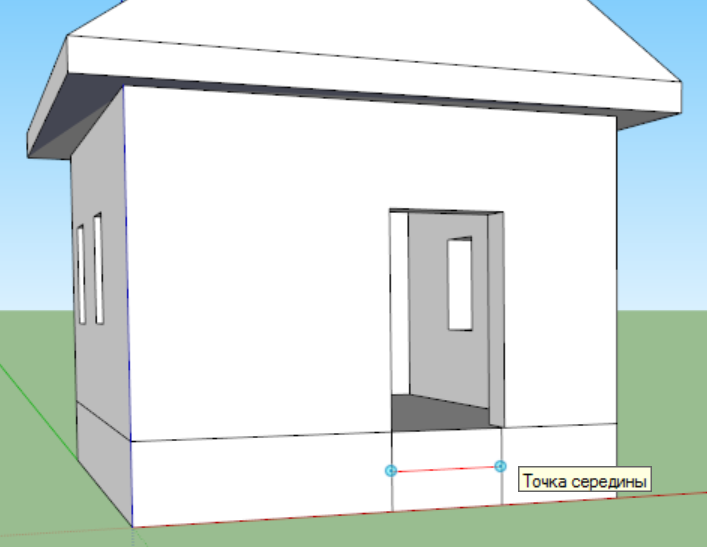

2. и вспомогательной точкой середины делим прямоугольник пополам:

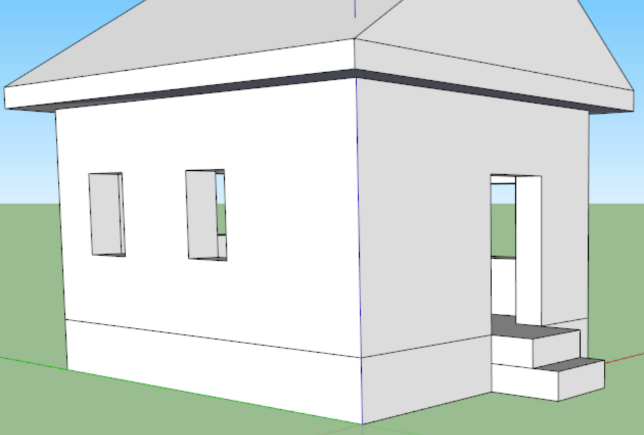

3. вытягиваем ступеньки :

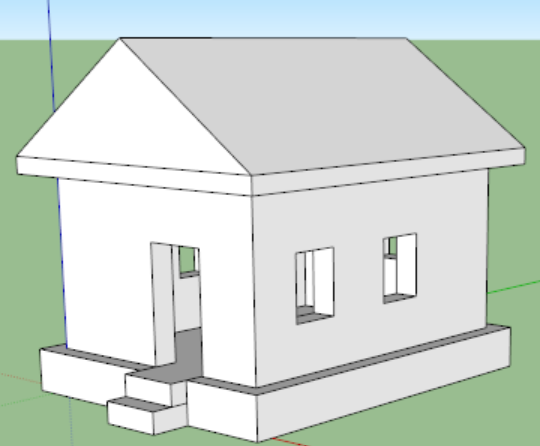

4. Выполняем обводку цоколя:

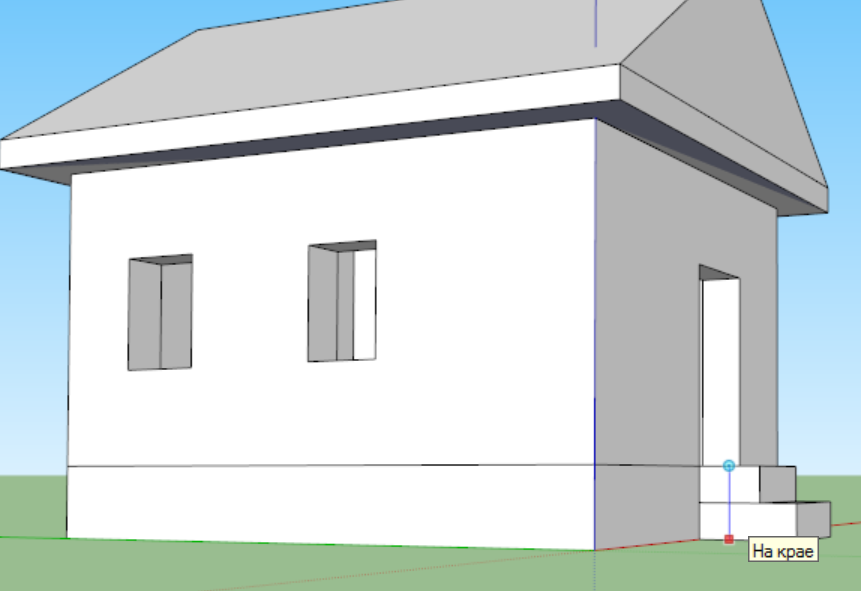

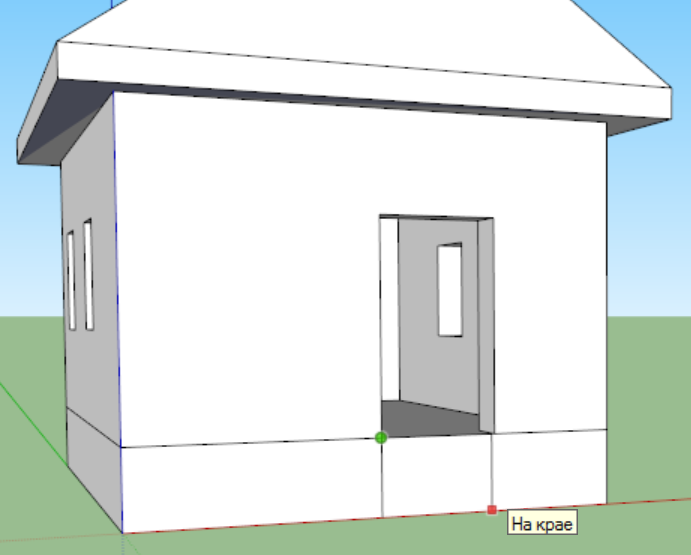

1. Прорисовываем линию , на боковой грани ступенек:

2. удаляем внутреннюю линию:

3. выделяем грани:

4. инструментом - FollowMe, обводим по выделенному контуру:

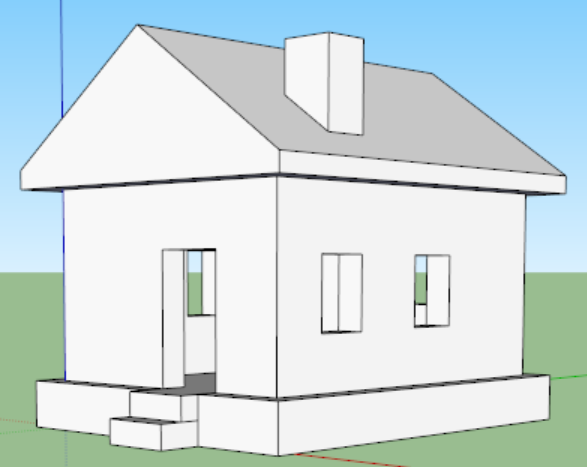

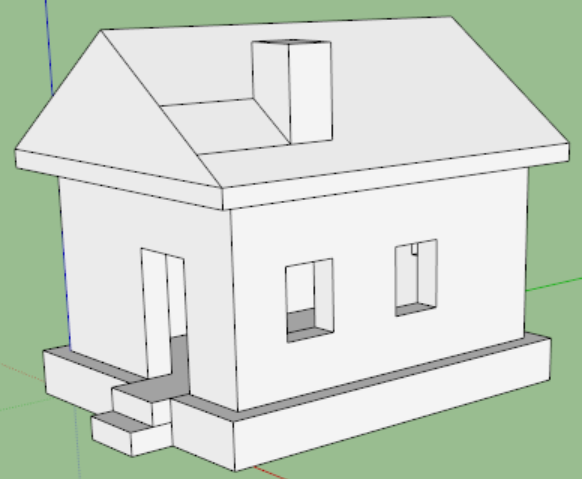

5. Создаем трубу:

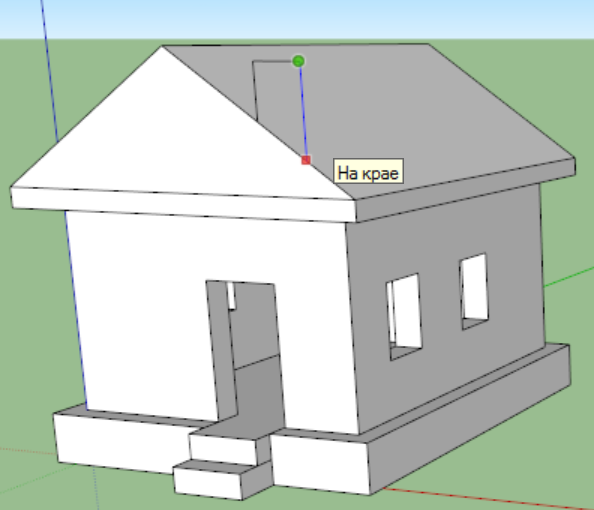

1. инструментом рисуем контур трубы на боковой грани крыши:

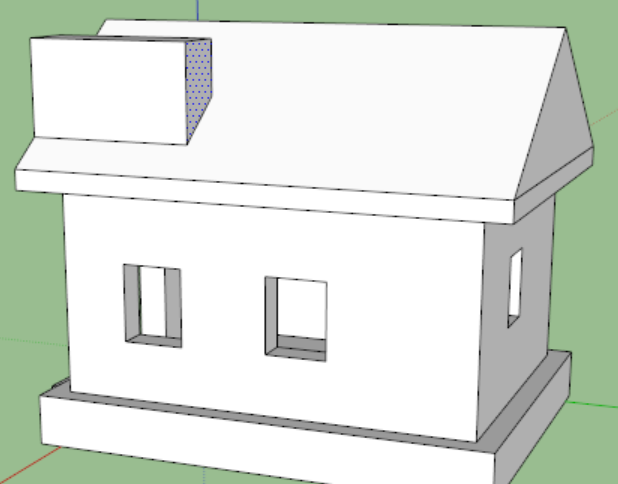

2. вытягиваем :

3. укорачиваем:

4. избавляемся от ненужных линий:
