Бөлім:
|
Қысым. Жұмыс
және қуат
|
|
Педагогтің аты-жөні
|
|
|
Күні:
|
|
|
Сынып: 7
|
Қатысушылар саны:
|
Қатыспағандар саны:
|
|
Сабақтың тақырыбы:
|
Гидравликалық машиналар
|
|
Оқу
бағдарламасына сәйкес оқыту мақсаты:
|
7.3.1.8 –
гидравликалық машиналарды қолдану кезіндегі күштен ұтысты
есептеу
|
|
Сабақтың мақсаты:
|
|
Сабақтың
барысы
|
Сабақтың кезеңі/ уақыт
|
Педагогтің әрекеті
|
Оқушының әрекеті
|
Бағалау
|
Ресурстар
|
|
Сабақтың
басы
5
минут
|
1.
Сәлемдесу, оқушыларға жоқтама жасау, сынып тазалығына мән
беру
Стикерде
жазылған сөздер арқылы топқа бөлу
І.
«Күш»
ІІ.
«Аудан»
ІІІ.
«Қысым»
Үй
тапсырмасын «Доп лақтыру» әдісі арқылы сұрау
-
Гидравликалық машина дегеніміз
не?
-
Гидравликалық машиналарды
кайда қолданамыз?
-
Гидравликалық престің Жердегі
және Айдағы әрекетінде айырмашылық
барма?
-
Гидравликалық машинаның
құрылысы қандай заңға сүйеніп
жасалған?
-
Гидравликалық престі
не үшін қолданамыз?
|
Сәлемдеседі
Топка
бірігеді
|
Мұғалімнің кері
байланысы
|
Таратпа материалдар
|
|
15
минут
|
Тапсырма№1
«Баяндама» әдісі арқылы топтық
жұмыс орындайды
БК:
Гидравликалық машиналардың құрылысын
түсіндіру
|
Оқушылар топта бірлесіп
суретті түсіндіреді.
|
Дескриптор:
Гидравликалық
машинаның сипаттамасын, құрылысын айтады. Өндірістегі маңызын
түсіндіреді.
ҚБ: «Бес
саусақ»
|
Қосымша №1
|
|
Сабақтың
ортасы
20
минут
|
Тапсырма№2
Жұптық
жұмыс
БК: Гидравликалық машиналарды қолдану кезіндегі күштен ұтысты
есептейді
Тапсырма№3
«Сен білесің бе?»
әдісі арқылы құрылымдалған тапсырманы
орындайды
|
Оқушылар
топта бірлесіп есептер шығарады.
Оқушылар
жұптасып құрылымдалған тапсырманы шешеді
|
Дескриптор:
Гидравликалық
машинаның формуласын қолданып есептер
шығарады
ҚБ: Өзара
бағалау
Дескриптор:
-
Гидравликалық
цилиндрдің құрылысын
сипаттайды
-
Гидравликалық
цилиндр күштен ұтысын
анықтайды
-
Гидравликалық
цилиндрдің қолданылу аймағын
атайды
-
Үлкен поршень
ауданын табады
-
Үлкен поршеньге
түсірілетін күшті есептейді
ҚБ: Мұғалімнің кері
байланысы арқылы бағалау
жүргізіледі.
|
Қосымша №2
Қосымша №3
|
|
Сабақтың соңы:
5
мин
|
Кері
байланыс
«Жетістік
баспалдағы» арқылы
Үй
тапсырмасы Гидравликалық
прес
|
Ауызша
кері байланыс береді
|
|
Оқулық
|
Ресурстар
Қосымша
№1

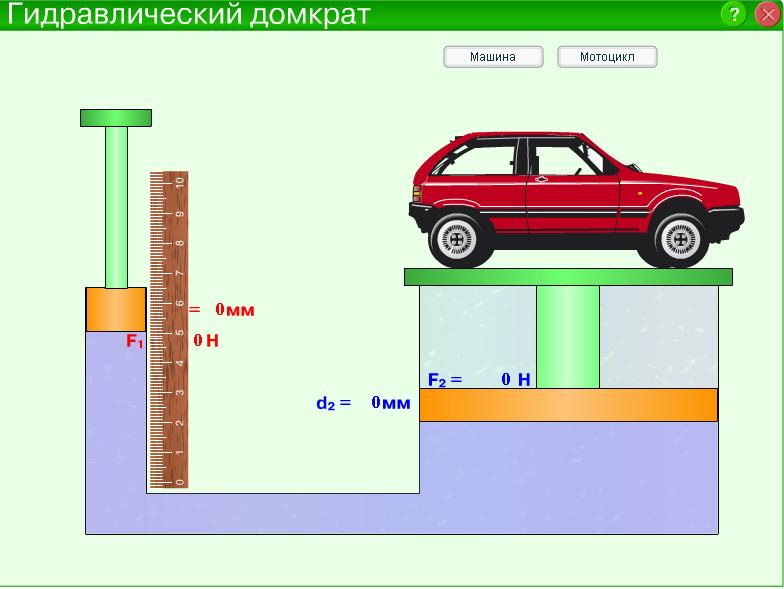

Суретке қарап анықтама
беріңіз.
Суретте не бейнеленген? Бұл машинаның қызметі
қандай? Суреттегі машина қалай жұмыс жасайды? Оның құрылымы қалай
жасалған? Қайда қолданылады?
Қосымша
№2
Тапсырма №2 (Практикалық тапсырма)
-
Гидравликалық машинаның кіші
цилиндрінің диаметрі 5 см-ге тең, ал үлкенінікі – 60 см. Бұл машина
күштен қандай ұтыс береді?
-
Ауданы 25
см2
гидравликалық машинаның кіші
поршеніне 300 Н күш әрекет етеді. Үлкен поршеньнің ауданы 100
см2
болса, оған қандай күш әрекет
етеді?
-
Гидравликалық престің кіші
поршенінің ауданы 4 см2, үлкен поршенінікі 400
см2. Кіші поршеньге 300 Н, ал
улкен поршеньге 27 кН күш әрекет етеді. Бұл пресс күштен қандай
ұтыс береді?
-
Гидравликалық престің кіші
поршеніне 200 Н күш түсіргенде, 10 м тереңдікке түсті. Ал үлкен
поршень 30 м-ге ығысты. Үлен поршеньге қандай күш
түсірілді?
Қосымша
№3
Тапсырма №3

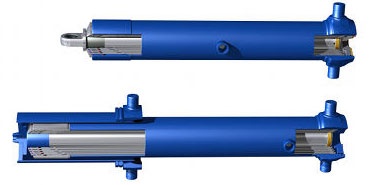

Гидравликалық цилиндр – гидростатикалық күшті бір
бағытта тасымалдауға арналған механикалық жетек. Құрылыс
техникасында, құрылыс техникасында және өндіріс процесіне арналған
машиналарда жиі қолданылады. Гидравликалық цилиндр гидравликалық
сұйықтықтың кез келген түрін пайдаланады, әдетте майды цилиндрдің
әр жағына поршень арқылы алға-артқа итереді. Бұл сызықтық
қозғалыстың жұмыс істеуіне мүмкіндік береді, мысалы, бульдозерлер
мен тракторлар ғимараттарды бұзу немесе адам күшімен орындалмайтын
ауыр жүкті көтеру сияқты қозғалыстарды жасайды. Гидравликалық
цилиндрлер поршеньдік штангадан, поршеньдік тығыздағыштан және екі
бөлек аймақтан тұрады, олардың барлығы цилиндр түтігіне
гидравликалық сұйықтықтың күшін көрсету үшін гайкалар мен
болттармен біріктірілген. Гидравликалық цилиндр бірнеше мыңнан екі
мың тоннаға дейін үлкен күш жұмсайды! Автоматтандыру қажет қандай
да бір сызықтық қозғалыс, сапалы гидравликалық цилиндр кез-келген
өндіріс, ауылшаруашылық, азаматтық құрылыс немесе автоматтандыру
компаниясының қажеттіліктері үшін тамаша шешім болып
табылады.
-
Гидравликалық цилиндрдің
құрылысы қандай?
-
Гидравликалық цилиндр күштен
қалай ұтыс береді?
-
Гидравликалық цилиндрді қайда
қолданады?
-
Егер гидравликалық цилиндрдің
кіші поршень ауданы 100 м2
болса, онда оның үлкен поршень
ауданын табыңыз?
-
Кіші поршеньге 5000
Н күш түсірілген болса, үлкен поршеньге қандай күш
түсірілді?
