Қозғалтқыштың жалпы құрылысы

«Ақсуат колледжі» КММ___________

(білім беру ұйымының атауы)

Орта білімнен кейінгі, техникалық және кәсіптік білім беру ұйымдарына арналған педагогтың сабақ жоспары

Қозғалтқыштың жалпы құрылысы

(сабақ тақырыбы)

Модуль /пән атауы КМ1 Ауыл шаруашылығы машиналары мен жабдықтарының тораптары мен механизмдерін жөндеу

      Дайындаған педагог Байсадуов Е.С

29.11.2024 ж

      1.Жалпы мәліметтер

      Курс, оқу жылы, топ 2 «Г»

      Сабақ типі Аралас сабақ

2. Мақсаты, міндеттер Қозғалтқыштың жалпы құрылысы білімдерін дамыту, тероиялық білімін практикада ұштастыру.

2.1 Оқу сабақтары барысында білім алушылар игеретін кәсіби біліктердің тізбесі

2.2 Оқыту нәтижесі:

1) Қозғалтқыштың жалпы құрылысын білу

2.3 Бағалау өлшемдері:

1)Қозғалтқыштың жалыпы құрылысы

2) Қозғалтқыштың жалпы механимзмі

3) Қозғалтқыштың жүйесі

      3. Сабақты жабдықтау

      3.1 Оқу-әдістемелік құрал-жабдықтар макет

      4. Сабақтың барысы

      5. Сабақ бойынша рефлексия

6. Бағалау

Ұйымдастыру 2 мин

Үй тапсырмасы «Ой қозғау» әдісі арлықы сұрақтарға жауап 8 мин

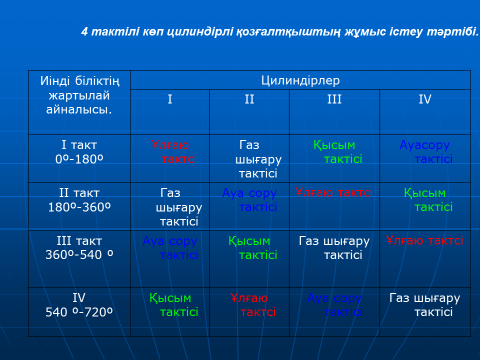

• Көп цилиндрлі двигательдердің жұмысы?

• Төрт цилиндрлі двигательдің жұмысы?

• Тракторлер мен автокөліктерде жұмыс істеген кездегі сақтық шаралар?

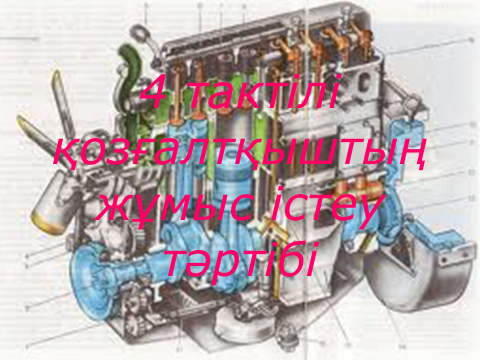

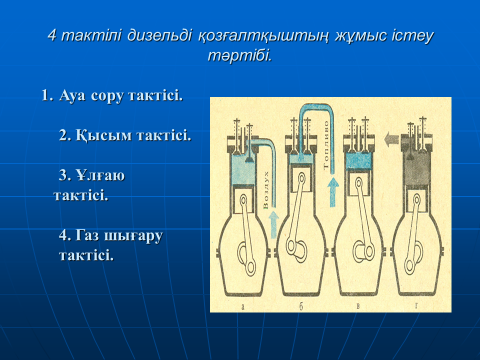

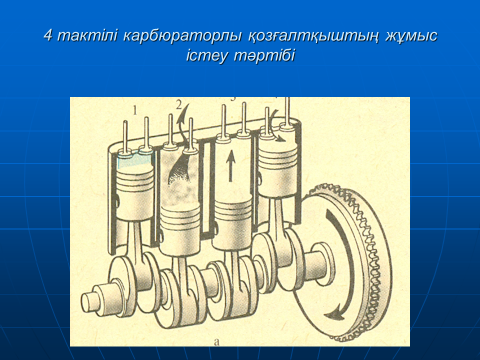

• Төрт тактілі двигательдің схемасы мен жұмыс істеу тәртібі

• Қозғалтқыштың айырмашылығы қандай

Жаңа сабақ 12 мин

Студенттерге қозғалтқыштың жалпы құрылысы макеті, слайд бойынша жаңа сабақты түсіндіремін.

Қазіргі кездегі ауылшаруашылық тракторлармен автомобильдерге іштен жанатын поршенді двигательдер орнатылады. Бұл дегеніміз двигательдер бірқалыпты жұмыс істеу үшін жанғыш қоспа белгілі порцияда мөлшерде двигательдердің цилиндрлердің ішіне түсуін қамтамасыз етіледі. Қозғалтқыш екі механизмен 4 жүйеден тұрады.

Двигатель бірқалыпты жұмыс істеу үшін цилиндрлерге жанғыш қоспа белгілі пропорцияда немесе отынның белгілі бір мөлшері нақты бір кезеңде жоғарғы қысыммен берілуі тиіс.Үйкелісті, отын жіберуді, сызылып мұқалуды және тез тозуды болдырмау және жұмыс шығынын азайту үшін үйкелетін детальдар майланады. Жоғары сығылу дәрежесі кезінде дизельді двигательді қолмен оталдыруға болмайды.

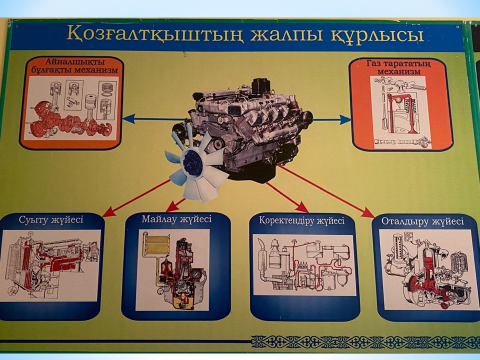

Тракторларға, комбайндарға және автомобильдерге орнатылатын барлық двигаетельдердің конструкциялық схемасы бір типтес және де белгілі бір функцияны атқаратын механизмдермен мен жүйелерден тұрады.
Тракторға немесе өздігінен жүретін комбайнға орнатылатын дизельді двигатель мынандай механизмдер мен жүйелерден тұрады.

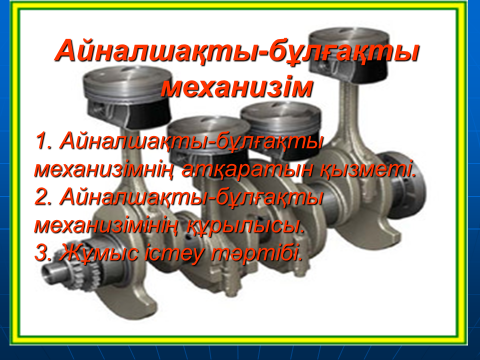

Кривошипті-шатунды механизм поршеньдердің тура сызықты қозғалысын иінді біліктің айнымалы қозғалысына келтіреді
Газ тарату механизмі клапанның жұмысын басқарады, мұның өзі поршеньдердің белгілі бір калпында двигатель цилиндрлеріне ауа жіберуіне оны белгілі бір қысымда сығып тұруға және цилиндрлердегі пайдаланылған газды шығаруға мүмкіндік береді.

Қоректендіру жүйесі отынның белгілі бір мөлшерін нақты бір кезеңде тозаңдатылған күйінде двигатель цилиндрлеріне беріп тұруды қамтамасыз етеді.
Майлау жүйесі үйкелетін детальдардағы майды үнемі беріп тұруды және ондағы қызуды қайтапуды қамтамасыз етеді.
Салқындату жүйесі жану камерасының кенересін қатты қызудан қорғайды және цилиндрлерге қалыпты жылу режимін сақтайды.
Іске қосу жүйесі дизельді двигательді жүргізген кезде иінді білікті айналдыру үшін қажет.

Двигательдердің комбайндық өзгертілген түрі трактордың қуаты осындай базалық двигательдерінен үйлестіріліп жасалған.Өздігінен жүретін астық комбайндарының трактор двигательдерінен үйлестіріп жасалған. Өздігінен жүретін астық комбайндарының трактор двигательдерінің айырмашылығы оған қуат алу шкивтері жабдықталған. Иінді біліктің алдыңғы шетіне комбайнның жетекші доңғалағы белдігін жетекке қосатын шкив орнатылған

Тірек схема бойынша дәптерге конспектіні жазу. 8 мин

Жаңа сабақты бекіту.

«Додокаэдр» әдісі бойынша жаңа тақырыптан бекітемін. 7 мин

Рефлексия 3 мин

Сандық әдіс арқылы кері байланыс

маған сабақ ұнады

менің сұрағым бар

мен сабақты түсінбедім

V. Студенттерді бағалау. 1 мин

VI. Үйге тапсырма. 1 мин

Қозғалтқыштың жалпы құрылысын оқып айтып келу.

$ 10 33 бет В.А.Родичев «Тракторлар мен автомобильдер»

VII.Пайдаланған әдебиеттер

1. Б.Әлиев.,Т.Тоғанбаев. Тракторшының анықтамалығы

2. В.А.Родичев. Тракторлар мен автомобильдер

3. Л.А.Гуревич « Тракторлар және ауылшаруашылық машиналары»
