Тақырыбы:Аксонометриялық проекцияларды алу және оларды салу.

1.Сабақ тақырыбы

Аксонометриялық проекцияларды алу және оларды салу. Графикалық жұмыс

2. Сабақтың мақсаты

 Стандартпен сызбаларда пайдаланылатын аксонометриялық проекциялардың әр түрлі көріністеріналу әдісін үйрету

3. Оқып – үйренудің негізгі нәтижесі

 Аксонометриялық проекциялардың айырмашылығын табу

4. Түйінді идеясы:

Таза,сауатты сызуға тәрбиелеу

5. Сабақ берудегі әдіс – тәсілдер:

Түсіндіру,ілестіре сыздыру

6. Тапсырмалар:

Аксонометриялық п-я түрлері,графикалық жұмыс

7. Дереккөздер:

Сабақ барысы,

уақыты

Мұғалімнің іс - әрекеті

Оқушының іс - әрекеті

Ұйымдастыру

Білу

Түсінік

Графикалық жұмыс

Жинақтау

Бағалау

Үйге тапсырма

Рефлексия

Оқушылармен амандасу,түгелдеу,құрал-жабдықтарын тексеру.Үй жұмысын сұрау.-Сызбада нәрсенің бір проециясын алу әрқашан жеткілікті ме?-Қандай жағдайда нәрсенің үш проекция жазықтығына тік бұрыштап проекциялау қолданылады?-Нәрсені үш проекция жазықтығына проекциялау арқылы алынған проециялар қалай аталады?-Бұл жазықтықтарбір-біріне қарағанда қалай орналасулары керек?

Жаңа сабақ«Аксонометрия» - грек сөзі, «осьтербойыншаөлшеу» деген мағынаны білдіреді. Осы нәрселерд ісалғанда өлшемдерді x, y және  z  осьтері бойына өлшеп саламыз.

Аксонометриялық проекцияларды салуға жаттығу – сызбаларды оқи білуді үйренуге және нәрсенің пішіні мен машиналардың тетіктері туралы кеңістіктік түсініктерді дамыта түсуге көмектеседі.

Стандарт пенсызбаларда пайдаланылатын аксонометриялық проекциялардың әртүрлі көріністерін тағайындайды

Проекциялаушы сәулелердің бағытына және нәрсенің сызықтық өлшемдерінің осьтер бойына өзгеріп түсуіне байланысты аксонометриялық проекцияларды  тікбұрышты және қиғаш бұрышты проекциялар  деп екіге бөлінеді.

«Диметрия» - грек сөзі, «екіөлшем» деген мағынаны білдіреді.

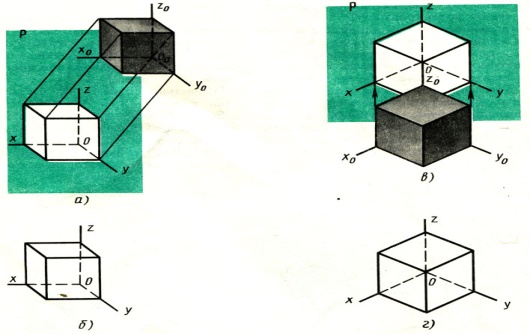

Егер текшенің жақтарын Р жазықтығына тең бұрыштармен көлбей орналастырсақ  және текшені координата осьтерімен  бірге жазықтыққа перпендикуляр сәулелер мен проекцияласақ, онда тағы бір проекцияны аламыз.

Ол тікбұрышты изометриялық проекция деп аталады. «Изометрия» - грек сөзі, «теңөлшемдер» деген мағынаны білдіреді.

Фронталь диметриялық проекция мен изометриялық

проекцияны жалпылама аксонометриялық проекция

деген ортақ атаумен атайды.

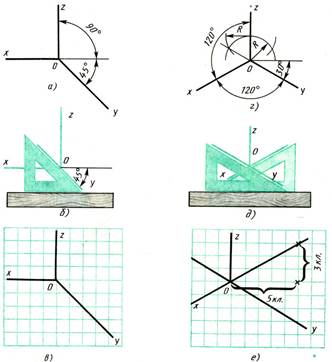

Изометриялық проекцияны салу кезінде  x, y, z осьтері бойына және оларға параллель етіп, тетіктің нақты өлшемдерін саламыз. Тор көзд іқағазға y осінің 45 градус көлбеулігін сызу үшін осьті тор көздердің диагональдары бойымен жүргіземіз. x, y осьтерін 30 градус  бұрыш жасай жүргізу үшін 3 және 5 тор көз ұзындықтағы кесінділердің қатынасын орындау керек.

Шығармашылық тапсырма:Шырпы қорабының сызбасын сызу.М1:1

Бекіту сұрақтары:

-Аксонометриялық проекцияның қандай айырмашылықтары бар?- Аксонометрияны салу кезінде осьтер  қандай бұрыштар жасап орналастырады?-Фронталь диметриялық проекцияда сызбаны орындау кезінде аксонометриялық осьтер бойымен қандай өлшемдерді салады?

Бағалау

§17 оқу.

Оқушылар мұғаліммен амандасады,оқу құралдарын алып,жұмыс орнын дайындайды.

Оқушылар сұрақтарға жауап береді.

Жаңа тақырып бойынша түсінік алады,керек жерлерін дәптерге жазып отырады.Аксонометрия остерін өлшем бойынша және тор көзбен сызып үйренеді.Оқулықты пайдалана отырып түсінік алады.

Мұғалімнің тақтаға орындаған кубтың аксонометриларын оқу дәптеріне ілесе сызып отырады

Мұғалім берген өлшем бойынша А4-те шырпы қорабының сызбасы орындалады.Кейбір оқушылар тақтаға орындайды.Орта оқушыларға тапсырманы орындап болған оқушы көмектеседі

Бағаланады.

Оқушылар жұмыс орнын жинақтап,үйге тапсырма алады.
