Сабақ жоспары

План урока

Сабақтың тақырыбы:

Тема урока: Технология механизированной сварки в защитных газе .

• Сабақтың мақсаты: объяснение студентам ; воспитание студентов ответственности, дисциплинированности, внимательности; Механизированная сварка.

Конструкция полуавтоматического сварочного аппарата. Особенности механизированной сварки. развитие познавательных интересов к уроку и развитие кругозора учащихся.__________________________________

Сабақтың түрі: объяснение новой темы

Сабақтың әдісі: познавательный_________________________________________________

Сабақтың көрнекілігі: _ лекция ________________________________________

Пәнаралық байланыс: _физика,математика,химия______________________________

Сабақтың барысы:

Ход урока:

І. Ұйымдастыру бөлімі: _приветствие с учащимися, проверка присутствующих._______

Организационный момент ____Обьяснение хода урока ____________________________

ІІ. Үй тапсырмасы сұрау: опрос учащихся с вызовом к доске,_______________________

Опрос домашнего задания:открытые вопросы ко всей аудитории____________________

ІІІ. Жаңа тақырыпты түсіндіру:

Объяснение новой темы:

Сварочное производство, как и другие технологии, придуманные человеком, не стоят на месте. Прогресс не умолим, если еще вчера сварочными работами занимались обычные люди, то сегодня сваривать умеют и умные машины, которые делают этот процесс намного быстрее. Если раньше сваривать можно было лишь небольшие поверхности, так как сила тока и технология сваривания не позволяла большего, то теперь благодаря механизации возможностей сваривания деталей стало намного больше. В данной статье постараемся вам рассказать об особенностях механизированной сварки в защитных газах, а также, что представляет собой сама технология механизированной сварки, каковы её достоинства и недостатки.

Механизированная сварка.

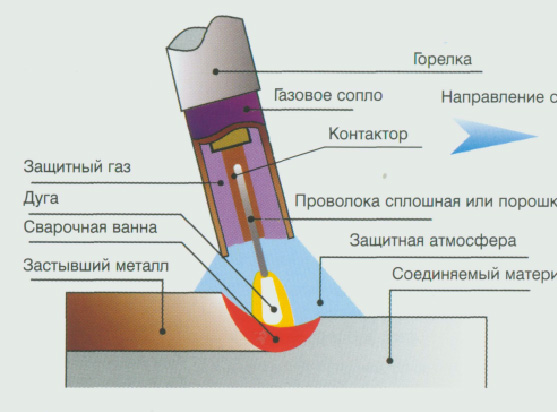

Если сравнивать способы механизированной и ручной дуговой сварки, то наиболее эффективным средством для производства сварочных швов является использование механизированной сварки. Этот тип сварки имеет много схожих особенностей с ручной сваркой. Сварщик сжимает в руке шланговый держатель с горелкой и точно направляет сварочный электрод на стык или в угол соединения между сварными поверхностями. Если необходимо, то сварщик может осуществлять разнообразные движения сварочным электродом, как обратно-поступательные вдоль шва, так и поперек. Пуск защитного газа на сварочную поверхность, включение/выключение питания, приведения в действие механизма аппарата подачи сварочного электрода задействуются только после нажатия пусковой кнопки сварщиком или же открытием вентиля газовой горелки. Механизация затрагивает лишь операции подачи проволоки и процесс начала и окончания сварки вместе с заваркой кратера.

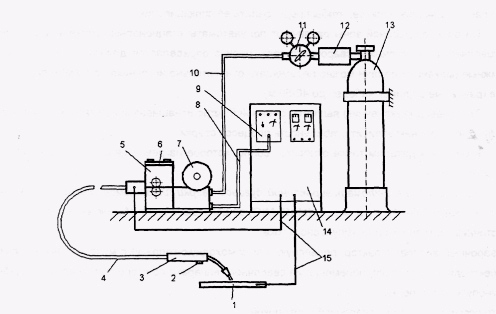

Конструкция полуавтоматического сварочного аппарата. Особенности механизированной сварки Широкое применение механизированная сварка в углекислом газе получила при изготовлении сложных конструкций. Для обеспечения сварочного процесса данным способом используют специальные установки, которые состоят из блока питания с пунктом управления, автоматического механизма подачи электрода, катушки или же кассеты для сварочной проволоки, и еще основных компонентов – газовой трубки с аппаратурой и шлангового держателя со встроенной горелкой. Естественно, что данное описание оборудования слишком узко, так как полная «начинка» оборудования намного сложнее и включает в себя множество деталей и механизмов для обеспечения полуавтоматической сварки. Кроме того, шланговый держатель имеет крепления для сварочного кабеля, спирали для подачи сварочной проволоки, газовой трубки и провода управления. Для экономии пространства и обеспечения техники безопасности эти коммуникации скреплены в общий пакет длиной до 3 метров. На рисунке 2 показана схема расположения оборудования для механизированной сварки при напольной установке в цехе.

Сварка в углекислом газе Сварка металла в защитной среде углекислого газа считается профессионалами одной из самых эффективных. Особенно когда дело касается соединения тонких по толщине заготовок или деталей. Именно поэтому сварка в углекислом газе используется для ремонта кузовов автомобилей, минимальная толщина которых составляет 0,5 мм. К основным достоинствам данного вида сваривания металлов можно отнести:

• достаточно высокую производительность; незначительный нагрев свариваемых заготовок, что приводит к минимальному их короблению; варить швы можно в любом положении, и это не составляет большого труда, и не влияет на качество конечного результата; благоприятные условия проведения сварочного процесса;

ІV. Жаңа тақырыпты бекіту:

Закрепление новой темы:

1.Расскажите виды сварочный механизированнвх сварки.

2Конструкция полуавтоматического сварочного аппарата. Особенности механизированной сварки

3Объясните модель Сварка в углекислом газе

V. Үйге тапсырма. Сабақты қорытындылау.

Домашнее задание. Подведение итогов.

Л1, 16-18стр., рефлексия _________________________________________

Личный опрос учащихся с вызовом к доске________________________________________

Оценка учащихся______________________________________________________________

Пәні мұғалімі: _____________________

Преподаватель: қолы/роспись .

Зам. Директора по УР М.Т Сисенгалиева
