тест 9 сынып «Бақылау жұмысы. Тест»

Тақырыбы: «Бақылау жұмысы. Тест»

Мақсаты: оқушылардың жыл бойы алған білімдерін тексеру.

Түрі: тест

Әдісі: жеке жұмыс

Көрнекіліктер: тест жинағы

Сабақ барысы

І. Ұйымдастыру

ІІ. Тест тапсырмаларын орындау

Сызба орындау ережелері бойынша тест сұрақтар

А4 пішіміндегі қағаз өлшемдерін көрсет (1- кесте)

А2 пішіміндегі қағаз өлшемдерін көрсет (1 -кесте)

Пішім өлшемдерінің сандық мәндері, мм	Жауаптар
841 х 1189 594 х 841 420 х 594 297 х 420 210 х 297	A B C D E

1-кесте Өлшемдері 297 х 420 мм пішімінің шартты белгісін көрсет (2- кесте)

Өлшемдері 420 х 594 мм пішімінің шартты белгісін көрсет (2- кесте)

Пішімінің шартты белгілері	Жауаптар
А4 А3 А2 А1 А0	A B C D E

2-кесте

Сызбада көрінбейтін контур сызықтарының кескінін көрсет (3- кесте)

Өлшем және шығару сызықтарының кескінін көрсет (3- кесте)

Тұтас негізгі жуан сызықты көрсет (3- кесте)

Жіңішке нүктелі үзілме сызықты көрсет (3- кесте)

Сызықтың кескіндері	Жауаптар
	A B C D E

3-кесте

1- суретте сызба салынатын қағаздың өлшемдері, сызбаны шектейтін сызықтар (рамка) кескінделген. А3 пішіміндегі қағаздың ұзындығы (а) неше мм болады? (4- кесте)

1-суреттегі (d) өлшемінің сандық мәнін көрсет (4- кесте)

Өлшемдердің сандық мәндері, мм	5	20	210	297	420
Жауаптар	A	B	C	D	E

4-кесте

Негізгі жазуда көрсетілетін кішірейту масштабын тап (5- кесте)

Ұзындығы 20 мм кесіндінің сызбадағы ұзындығы 100 мм болатын масштабты тап (5 -кесте)

Масштабтар	М5:1	М2:1	М1:1	М1:2	М4:1
Жауаптар	A	B	C	D	E

5-кестеӨлшемі h=10, түрі Б болатын қаріп сызығының қалыңдығы (d) неше мм болады? (6- кесте) Бас әріптерінің биіктігі 10 мм болса, кіші әріптерінің биіктігі (с) неше мм болады? (6-кесте)

Сан мәндері,мм	14	10	5	7	1
Жауаптар	A	B	C	D	E

6-кесте

Аксонометриялық проекциялар бойынша тест сұрақтар

7- кестеде геометриялық бес дененің сызбасы беріліп, өлшемдері түсірілген.

Өлшемдердегі шартты белгілерге қарап, қай суретте цилиндр кескінделгенін анықтау

7- кестеден табаны шаршы болатын пирамиданың кескінін көрсет.

7-кесте

8- кестеде шеңберді параллель проекциялаудың нәтижесінде алынған 5 кескін

берілген. Олардың қайсысында шеңбер жазықтығы проекциялар жазықтығына

параллель орналасқан?

8-кесте 9-кестеде координаталар жазықтарында жатқан шеңбердің аксонометриялық кескіндері берілген. Қай суретте уOZ жазықтығында орналасқан шеңбердің тікбұрышты изометриядағы кескіні көрсетілген?

9-кесте

Геометриялық денелердің проекцияларын шығарып алу

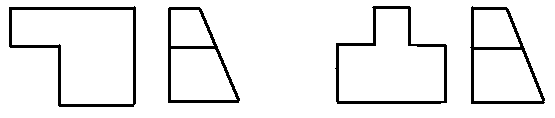

2- суретте көп жақты бес дененің фронталь және профиль проекциялары берілген.

2(а) -суретте кескінделген көпжақтың горизонталь проекциясын тап (10 -кесте)

2(в)- суретте кескінделген көпжақтың горизонталь проекциясын тап (10- кесте)

2(г) -суретте кескінделген көпжақтың горизонталь проекциясын тап (10 -кесте)

а) ә) б) в) г) 2-сурет

10-кесте

Тесігі немесе ойығы бар геометриялық дененің проекцияларын шығарып алу

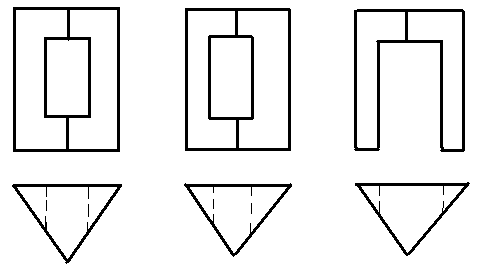

3- суретте тесігі немесе ойығы бар үшбұрышты призманың фронталь және горизонталь проекциялары берілген. 3(б) -суретінде кескінделген призманың профиль проекциясын тап

(11- кесте)

3(ә)- суретте кескінделген призманың профиль проекциясын тап (11- кесте)

а) ә) б) в) г) 3-сурет

11-кесте

Көріністер. Негізгі көріністер

а) ә) б) в) 4-сурет

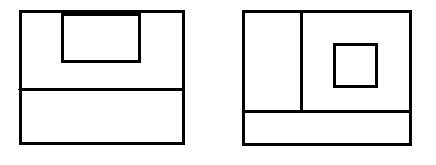

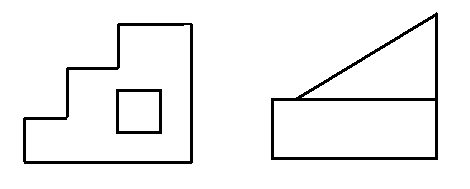

4(а) -суретте алдынан қарағандағы көрінісі берілген геометриялық дененің үстінен қарағандағы көрінісін тап (12 -кесте)

4(а)- суретте алдынан қарағандағы көрінісі берілген геометриялық дененің сол жақ көрінісін тап (12 -кесте)

12-кесте

4(ә) -суретте алдынан қарағандағы көрінісі берілген геометриялық дененің үстінен қарағандағы көрінісін тап (13- кесте)

13-кесте

Қималар мен тіліктер

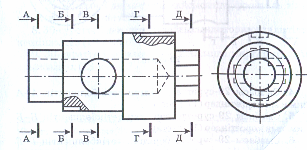

5- суретте қималарын көрсетуді қажет ететін тетікбөлшектің алдынан және сол жағынан қарағандағы көріністері берілген. Тетікбөлшектің А-А қимасын көрсет. (16- кесте)

5-сурет

16-кесте

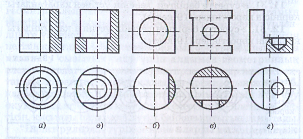

6 -суретте геометриялық бес дененің екі кескінінен тұратын сызбалары берілген.

6 – суреттегі денелердің қайсысында фронталь тілік кескінделген (17-кесте)?

6 – суреттегі денелердің қайсысында горизонталь тілік кескінделген (17-кесте)?

6 – суреттегі денелердің қайсысында жергілікті тілік кескінделген (17-кесте)

6-сурет

17-кесте
