Раздел

ФИО педагога

Дата

05/12/2025

Класс

Количество присутствующих:

отсутствующих:

Тема урока

Растровые и векторные графические редакторы

Цели обучения, которые достигаются на данном уроке (ссылка на учебную программу)

5.2.2.3 – создавать и редактировать векторные изображения

Цель урока

• познакомить со сферами применения компьютерной графики;

• дать представление о типах компьютерных изображений;

• познакомить с принципами формирования растровых и векторных изображений;

организовать деятельность учащихся по восприятию, осмыслению материала на уроке и первичному запоминанию основных понятий: растровые и векторные изображения, пиксель, палитра, пространственное разрешение, масштабирование

Критерии успеха

Сформируют понятие о растровой и векторной графике, растровом графическом редакторе;

Умеет создавать и редактировать растровые графические изображения.

Ход урока

Этапы урока

Деятельность учителя

Деятельность обучающихся

Оценивание

Ресурсы

Организационный этап

І. Организационный этап

Психологический настрой на урок: «Я рад тебя видеть, потому что…»

программу, давайте ответим на следующие вопросы:

Как вы думаете, почему?

Конечно. Мир компьютерной графики необъятен. Это и несколько миллионов цветов в палитре, это и возможность “оживить” картинку, это и различные эффекты, применить которые на обычной бумаге достаточно сложно или невозможно вообще. На компьютере можно дополнить понравившуюся картину великого художника своими персонажами, да ещё и заставить их двигаться. И всё это можно сделать, не имея специального образования!..

-Мы с вами уже немного говорили о графической информации. В каких программах вы уже работали и создавали рисунки? (Paint, MS WORD)

- Как вы думаете, делятся ли компьютерные изображения на различные типы или все они формируются одинаково?

Все компьютерные изображения разделяют на два типа: растровые и векторные.

Обучающиеся отвечают на предложенные вопросы, а учитель демонстрирует правильные ответы на слайдах.

Показывают решения задач, при возникновении вопросов разбирают с учителем

Интерактивное обучение

Диалогическое обучение

Саморегулируемое обучение

Критическое мышление

Изучение нового материала

Все компьютерные изображения разделяют на два типа: растровые и векторные.

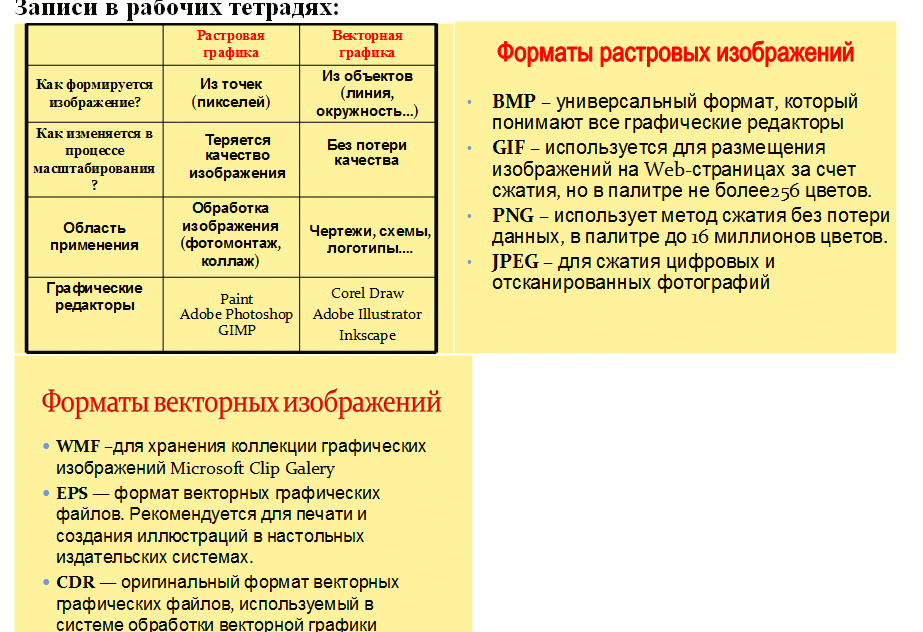

В течении урока мы с вами рассмотрим растровую и векторную графику и попробуем заполнить таблицу.

Растровая графика. Растровое изображение хранится с помощью точек различного цвета (пикселей), которые образуют строки и столбцы. Каждый пиксель имеет определенное положение и цвет. Хранение каждого пикселя требует определенного количества битов информации, которое зависит от количества цветов в изображении.

Пиксель - минимальный участок изображения, цвет которого можно задать независимым образом.

Качество растрового изображения зависит от размера изображения – пространственного разрешения (количества пикселей по горизонтали и вертикали) и количества цветов, которые можно задать для каждого пикселя.

Растровые изображения очень чувствительны к масштабированию (увеличению или уменьшению). При уменьшении растрового изображения несколько соседних точек преобразуются в одну, поэтому теряется различимость мелких деталей изображения. При увеличении изображения увеличивается размер каждой точки и появляется ступенчатый эффект, который можно увидеть невооруженным глазом.

Векторная графика. Если в растровой графике базовым элементом изображения является точка, то в векторной графике – линия. Линия описывается математически как единый объект, и потому объем данных для отображения объекта средствами векторной графики существенно меньше, чем в растровой графике. Линия – элементарный объект векторной графики.

Компьютер хранит элементы изображения (линии, кривые, фигуры) в виде математических формул. При открытии файла программа прорисовывает элементы изображения по их математическим формулам (уравнениям).

Векторное изображение масштабируется без потери качества: масштабирование изображения происходит при помощи математических операций: параметры примитивов просто умножаются на коэффициент масштабирования.

Изображение может быть преобразовано в любой размер
(от логотипа на визитной карточке до стенда на улице) и при этом его качество не изменится.

Векторные файлы имеют сравнительно небольшой размер, т.к. компьютер запоминает только начальные и конечные координаты элементов изображения -этого достаточно для описания элементов в виде математических формул. Размер файла как правило независит отразмера изображаемых объектов, но зависит от сложности изображения:количества объектов на одном рисунке Понятие «разрешение» не применимо к векторным изображениям.

Векторные файлы имеют сравнительно небольшой размер, чем растровые изображения, «не фотографичны».

Для обработки изображений на компьютере используются специальные программы — графические редакторы.

Графический редактор — это программа создания, редактирования и просмотра графических изображений.

Графические редакторы также можно разделить на две категории: растровые и векторные.

Растровые графические редакторы являются наилучшим средством обработки фотографий и рисунков, поскольку растровые изображения обеспечивают высокую точность передачи градаций цветов и полутонов.

Среди растровых графических редакторов есть простые, например стандартное приложение Paint, и мощные профессиональные графические системы, например Adobe Photoshop.

К векторным графическим редакторам относятся графический редактор, встроенный в текстовый редактор Word. Среди профессиональных векторных графических систем наиболее распространена CorelDRAW. Сюда также можно добавить Macromedia Flash MX.

Программы для работы с векторной графикой:

Corel Draw

Adobe Illustrator

Fractal Design Expression

Macromedia Freehand

Применение:

• для создания вывесок, этикеток, логотипов, эмблем и пр. символьных изображений;

• для построения чертежей, диаграмм, графиков, схем;

• для рисованных изображений с четкими контурами, не обладающих большим спектром оттенков цветов;

• для моделирования объектов изображения;

• для создания 3-х мерных изображений;

Форматы графических файлов
Форматы графических файлов определяют способ хранения информации в файле (растровый или векторный).

Bit MaP image (BMP) — универсальный формат растровых графических файлов, поддерживается многими графическими редакторами.

Graphics Interchange Format (GIF) — формат растровых графических файлов. Рекомендуется для хранения изображений, создаваемых программным путем (диаграмм, графиков и так далее). Используется для размещения графических изображений на Web-страницах в Интернете.

Joint Photographic Expert Group (JPEG) — формат растровых графических файлов для отсканированных фотографий и иллюстраций.

Windows MetaFile (WMF) — универсальный формат векторных графических файлов для Windows-приложений. Используется для хранения коллекции графических изображений Microsoft Clip Gallery.

CorelDRaw files (CDR) — оригинальный формат векторных графических файлов, используемый в системе обработки векторной графики CorelDraw.

В практической работе нам нужно выполнить следующие задания:

Создать копию экрана Рабочего стола операционной системы Windows и провести редактирование полученного растрового графического изображения:

• поместить в центр изображения окружность, нарисованную синим цветом и закрашенную бледно-голубым цветом;

• нарисовать внутри окружности российский флаг;

• поместить на рисунок надпись “Рабочий стол”.

Ребята, работать мы будем следующим образом: я вам буду показывать, как выполнять каждое действие, а вы внимательно смотрите на экране своего монитора и повторяете за мной. Итак, выполним первое задание практической работы, т.е. получим изображение Рабочего стола и загрузим его в графический редактор (показываю с помощью программы NetOp School выполнение первого задания и предлагаю учащимся повторить).

1. Поместить в буфер обмена копию экрана в тот момент, когда загружен Рабочий стол, для этого нажать клавишу {Print Screen}.

2. Запустить редактор Paint командой [Пуск-Программы-Стандартные-Paint].

3. Загрузить в редактор Paint изображения из буфера обмена командой [Правка-Вставитъ].

В окне редактора появится изображение Рабочего стола, содержащее значки.

Ребята, выполните эти действия.

Рис. 2

Выполним следующее задание: нарисуем окружность.

4. С помощью Палитры задать в качестве основного цвета синий и в качестве цвета фона – бледно-голубой. Для этого выполним щелчок левой кнопкой мыши на синем цвет в палитре – выберем основной цвет, а для выбора цвета фона, щелкнем правой кнопкой мыши на бледно-голубом цвете в палитре. На панели инструментов выбрать инструмент Эллипс, на появившейся дополнительной панели – закрашенный. Нарисовать окружность, удерживая нажатой клавишу {Shift}. Повторите на своих компьютерах.

Рис. 3

Выполним следующее задание: нарисуем российский флаг.

5. Последовательно нарисовать с использованием инструмента Прямоугольник три одинаковых по размеру закрашенных прямоугольника (белый, синий и красный), у которых основной цвет и цвет фона совпадают. Повторите на своих компьютерах.

Рис. 4

Создадим в верхней части изображения надпись “Рабочий стол”.

6. Выбрать инструмент Надпись, с помощью мыши создать область надписи и ввести текст.

Форматирование текста можно провести, вызвав панель атрибутов текста с помощью команды [Вид-Панель атрибутов текста] или контекстного меню. Результатом редактирования будет данное изображение. Повторите на своих компьютерах.

Рис. 5

Анализируют правило 1-3

Ознакамливаются с методами решения

Разбирают совместно с учителем понятие

Словесная оценка учителя

. Взаимооценивание

Стратегия «Стикер

Критическое мышление.

Саморегулируемое обучение (самонаправленность в процессе работы над заданиями).

Рефлексия

Повторить формулы и определения по теме: «Погрешности»

В конце урока учащиеся проводят рефлексию:

- что узнал, чему научился

- что осталось непонятным

- над чем необходимо работать

Учащиеся подытоживают свои знания по изучаемой теме.
