Arduino платаларының түрлері

#1 слайд
Arduino платаларының түрлері • Сыныбы: 10 “А” • Пән мұғалімі: Умарова Жамила

1 слайд

#2 слайд

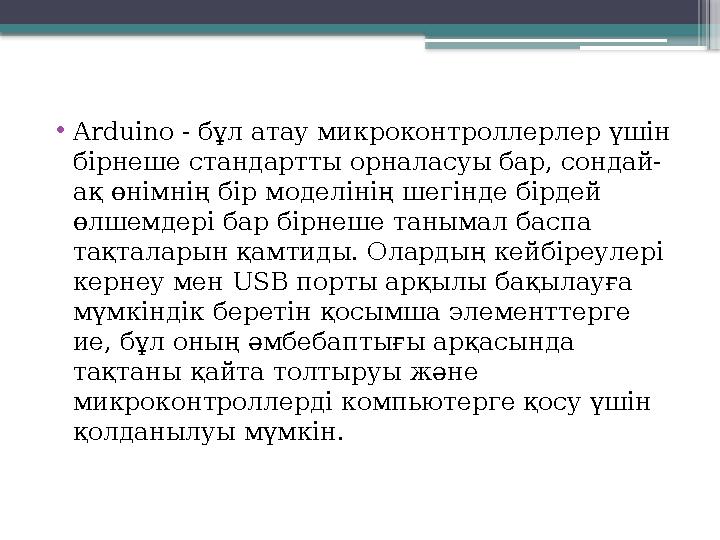

• Arduino - бұл атау микроконтроллерлер үшін бірнеше стандартты орналасуы бар, сондай- ақ өнімнің бір моделінің шегінде бірдей өлшемдері бар бірнеше танымал баспа тақталарын қамтиды. Олардың кейбіреулері кернеу мен USB порты арқылы бақылауға мүмкіндік беретін қосымша элементтерге ие, бұл оның әмбебаптығы арқасында тақтаны қайта толтыруы және микроконтроллерді компьютерге қосу үшін қолданылуы мүмкін.

2 слайд

#3 слайд

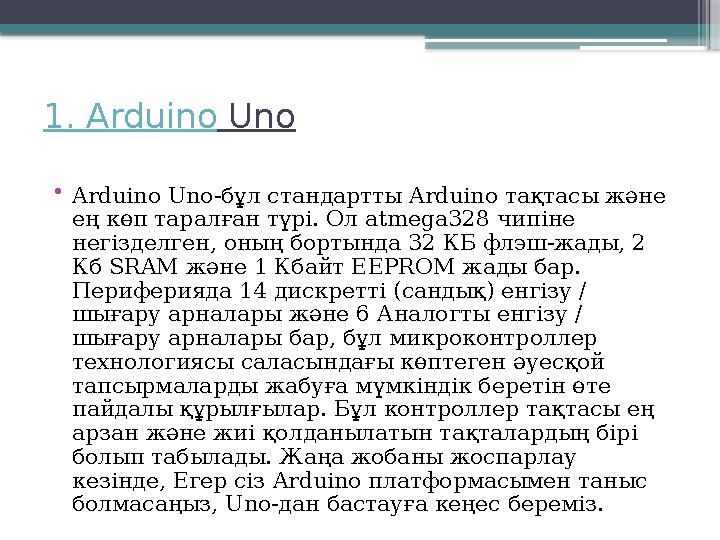

1. Arduino Uno • Arduino Uno- бұл стандартты Arduino тақтасы және ең көп таралған түрі. Ол atmega328 чипіне негізделген, оның бортында 32 КБ флэш-жады, 2 Кб SRAM және 1 Кбайт EEPROM жады бар. Периферияда 14 дискретті (сандық) енгізу / шығару арналары және 6 Аналогты енгізу / шығару арналары бар, бұл микроконтроллер технологиясы саласындағы көптеген әуесқой тапсырмаларды жабуға мүмкіндік беретін өте пайдалы құрылғылар. Бұл контроллер тақтасы ең арзан және жиі қолданылатын тақталардың бірі болып табылады. Жаңа жобаны жоспарлау кезінде, Егер сіз Arduino платформасымен таныс болмасаңыз, Uno- дан бастауға кеңес береміз.

3 слайд

#4 слайд

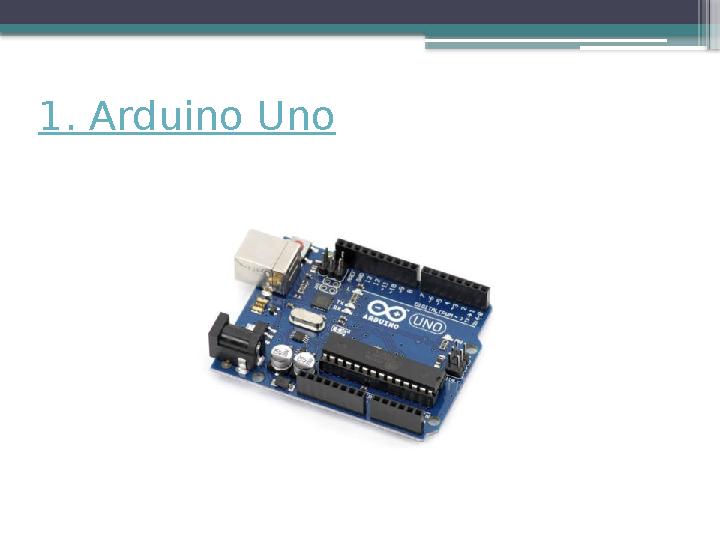

1. Arduino Uno

4 слайд

#5 слайд

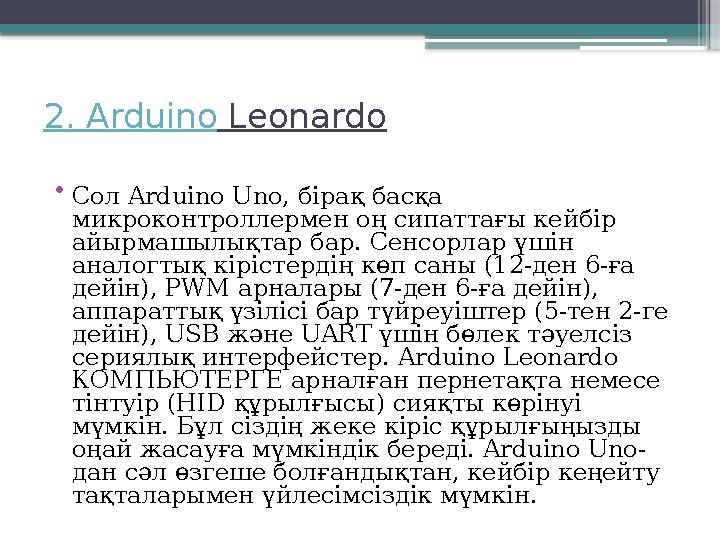

2. Arduino Leonardo • Сол Arduino Uno, бірақ басқа микроконтроллермен оң сипаттағы кейбір айырмашылықтар бар. Сенсорлар үшін аналогтық кірістердің көп саны (12-ден 6-ға дейін), PWM арналары (7-ден 6-ға дейін), аппараттық үзілісі бар түйреуіштер (5-тен 2-ге дейін), USB және UART үшін бөлек тәуелсіз сериялық интерфейстер. Arduino Leonardo КОМПЬЮТЕРГЕ арналған пернетақта немесе тінтуір ( HID құрылғысы) сияқты көрінуі мүмкін. Бұл сіздің жеке кіріс құрылғыңызды оңай жасауға мүмкіндік береді. Arduino Uno- дан сәл өзгеше болғандықтан, кейбір кеңейту тақталарымен үйлесімсіздік мүмкін.

5 слайд

#6 слайд

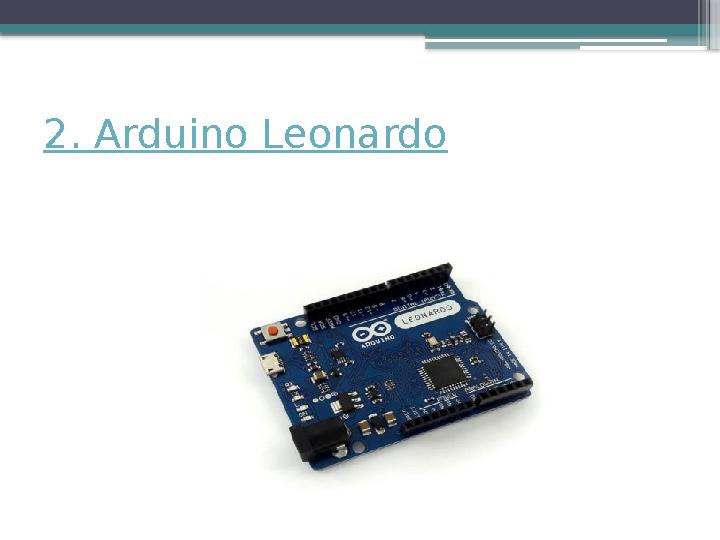

2. Arduino Leonardo

6 слайд

#7 слайд

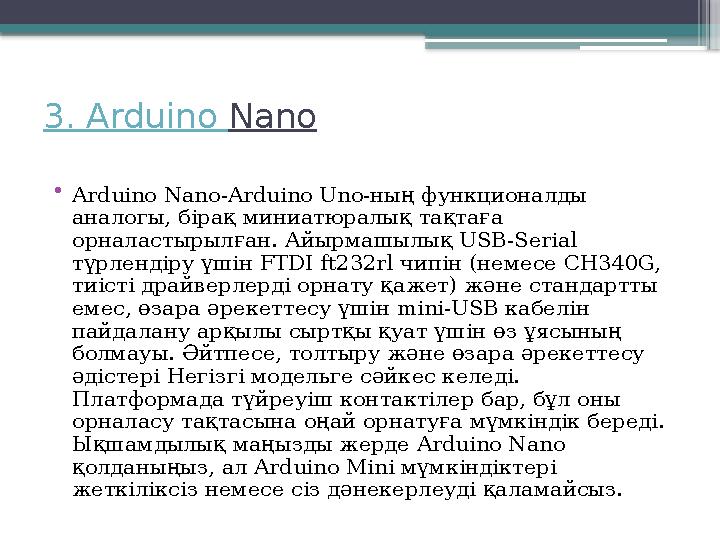

3. Arduino Nano • Arduino Nano-Arduino Uno- ның функционалды аналогы, бірақ миниатюралық тақтаға орналастырылған. Айырмашылық USB-Serial түрлендіру үшін FTDI ft232rl чипін (немесе CH340G, тиісті драйверлерді орнату қажет) және стандартты емес, өзара әрекеттесу үшін mini-USB кабелін пайдалану арқылы сыртқы қуат үшін өз ұясының болмауы. Әйтпесе, толтыру және өзара әрекеттесу әдістері Негізгі модельге сәйкес келеді. Платформада түйреуіш контактілер бар, бұл оны орналасу тақтасына оңай орнатуға мүмкіндік береді. Ықшамдылық маңызды жерде Arduino Nano қолданыңыз, ал Arduino Mini мүмкіндіктері жеткіліксіз немесе сіз дәнекерлеуді қаламайсыз.

7 слайд

#8 слайд

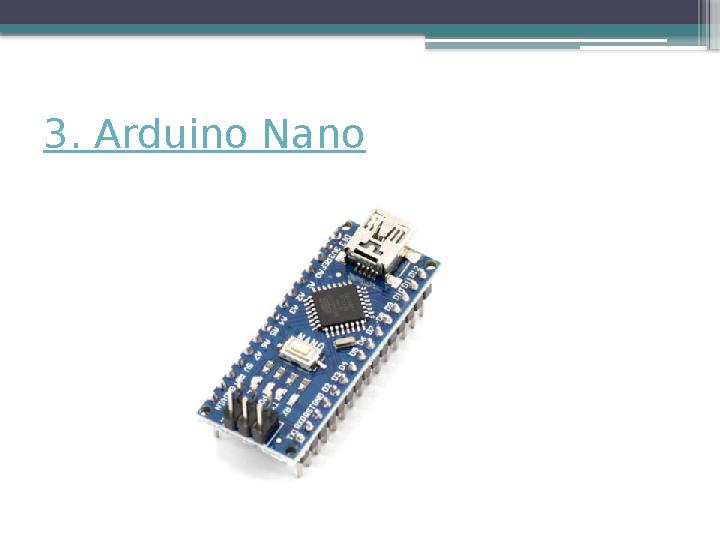

3. Arduino Nano

8 слайд

#9 слайд

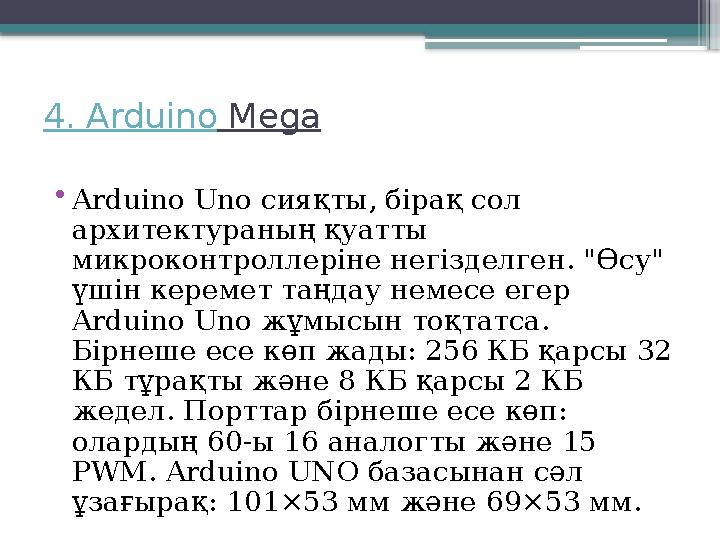

4. Arduino Mega • Arduino Uno сияқты, бірақ сол архитектураның қуатты микроконтроллеріне негізделген. "Өсу" үшін керемет таңдау немесе егер Arduino Uno жұмысын тоқтатса. Бірнеше есе көп жады: 256 КБ қарсы 32 КБ тұрақты және 8 КБ қарсы 2 КБ жедел. Порттар бірнеше есе көп: олардың 60-ы 16 аналогты және 15 PWM. Arduino UNO базасынан сәл ұзағырақ: 101×53 мм және 69×53 мм.

9 слайд

#10 слайд

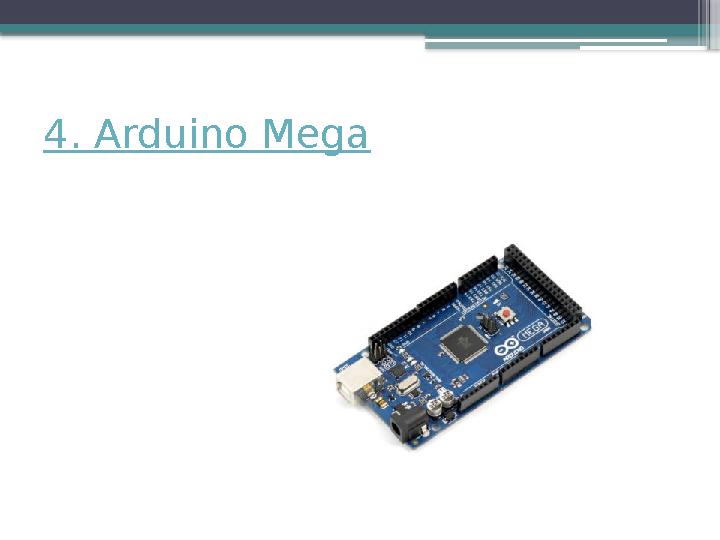

4. Arduino Mega

10 слайд

#11 слайд

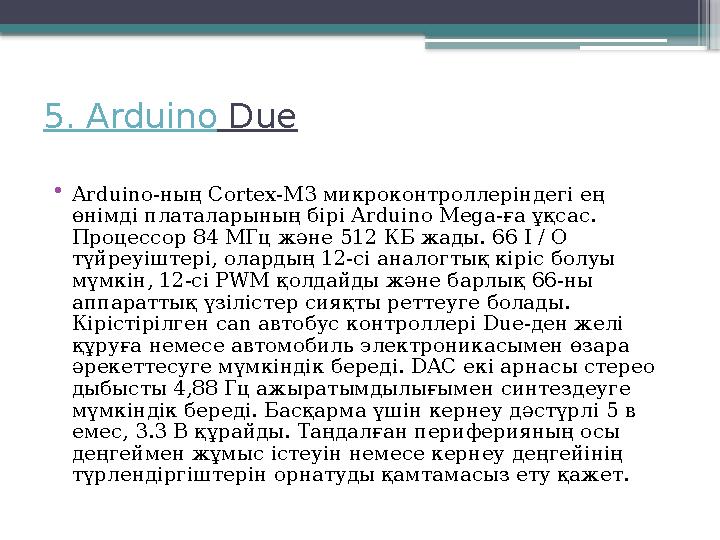

5. Arduino Due • Arduino- ның Cortex-M3 микроконтроллеріндегі ең өнімді платаларының бірі Arduino Mega- ға ұқсас. Процессор 84 МГц және 512 КБ жады. 66 I / O түйреуіштері, олардың 12-сі аналогтық кіріс болуы мүмкін, 12-сі PWM қолдайды және барлық 66-ны аппараттық үзілістер сияқты реттеуге болады. Кірістірілген can автобус контроллері Due- ден желі құруға немесе автомобиль электроникасымен өзара әрекеттесуге мүмкіндік береді. DAC екі арнасы стерео дыбысты 4,88 Гц ажыратымдылығымен синтездеуге мүмкіндік береді. Басқарма үшін кернеу дәстүрлі 5 в емес, 3.3 В құрайды. Таңдалған периферияның осы деңгеймен жұмыс істеуін немесе кернеу деңгейінің түрлендіргіштерін орнатуды қамтамасыз ету қажет.

11 слайд

#12 слайд

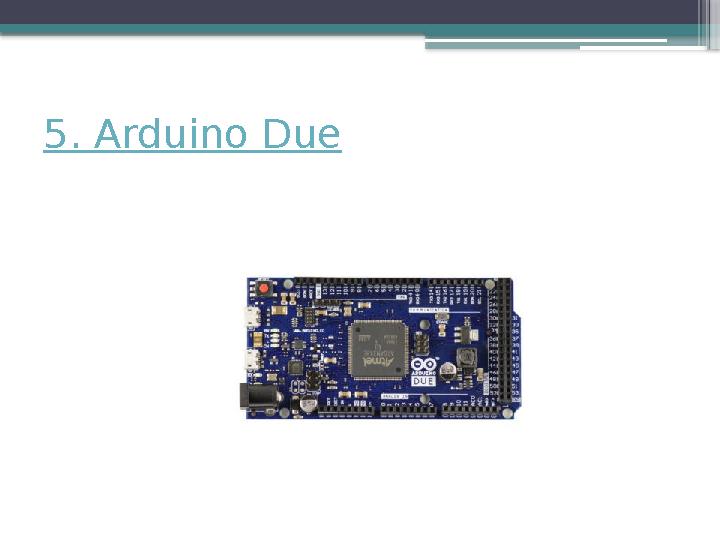

5. Arduino Due

12 слайд

#13 слайд

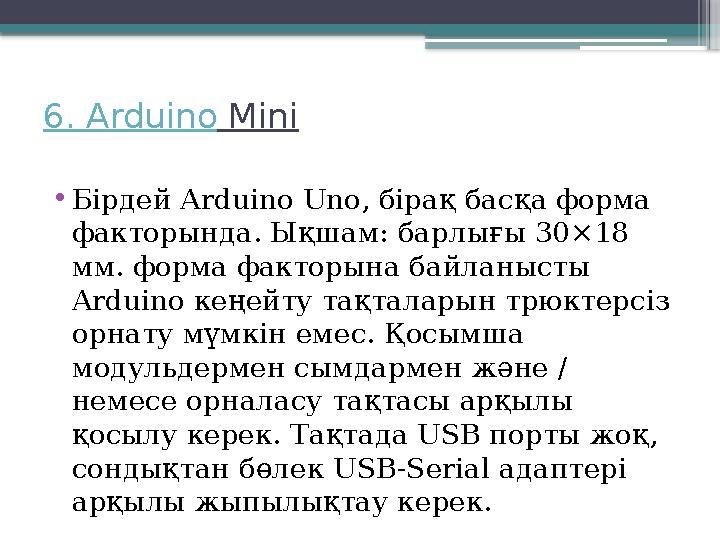

6. Arduino Mini • Бірдей Arduino Uno, бірақ басқа форма факторында. Ықшам: барлығы 30×18 мм. форма факторына байланысты Arduino кеңейту тақталарын трюктерсіз орнату мүмкін емес. Қосымша модульдермен сымдармен және / немесе орналасу тақтасы арқылы қосылу керек. Тақтада USB порты жоқ, сондықтан бөлек USB-Serial адаптері арқылы жыпылықтау керек.

13 слайд

#14 слайд

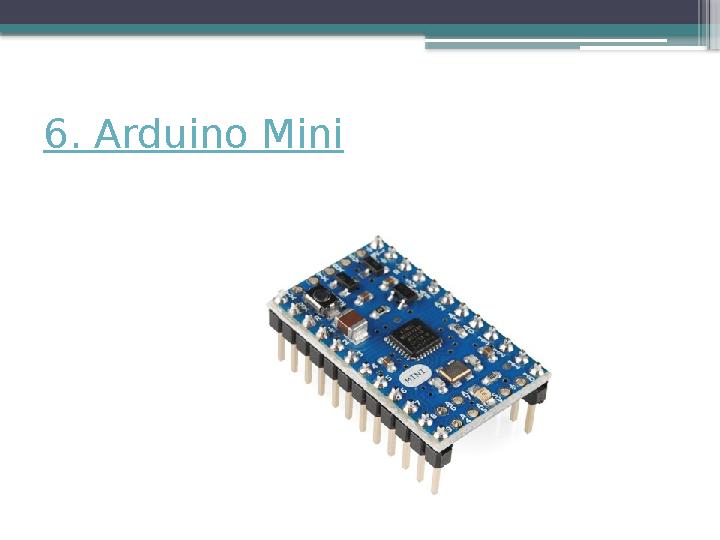

6. Arduino Mini

14 слайд

#15 слайд

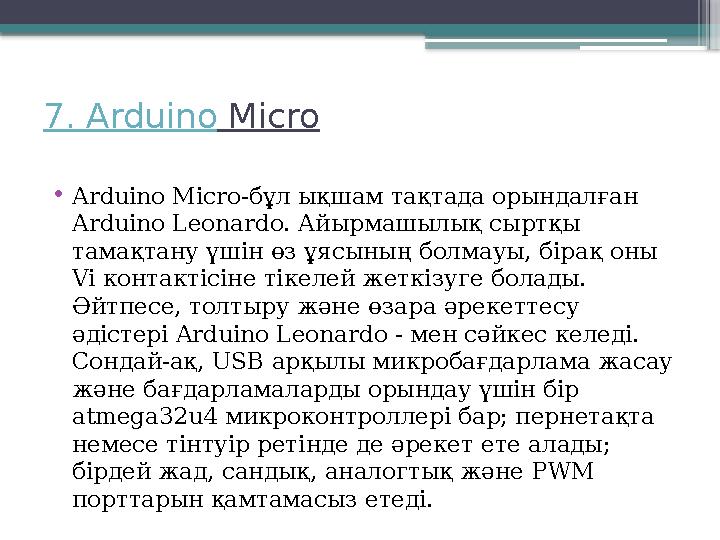

7. Arduino Micro • Arduino Micro- бұл ықшам тақтада орындалған Arduino Leonardo. Айырмашылық сыртқы тамақтану үшін өз ұясының болмауы, бірақ оны Vi контактісіне тікелей жеткізуге болады. Әйтпесе, толтыру және өзара әрекеттесу әдістері Arduino Leonardo - мен сәйкес келеді. Сондай-ақ, USB арқылы микробағдарлама жасау және бағдарламаларды орындау үшін бір atmega32u4 микроконтроллері бар; пернетақта немесе тінтуір ретінде де әрекет ете алады; бірдей жад, сандық, аналогтық және PWM порттарын қамтамасыз етеді.

15 слайд

#16 слайд

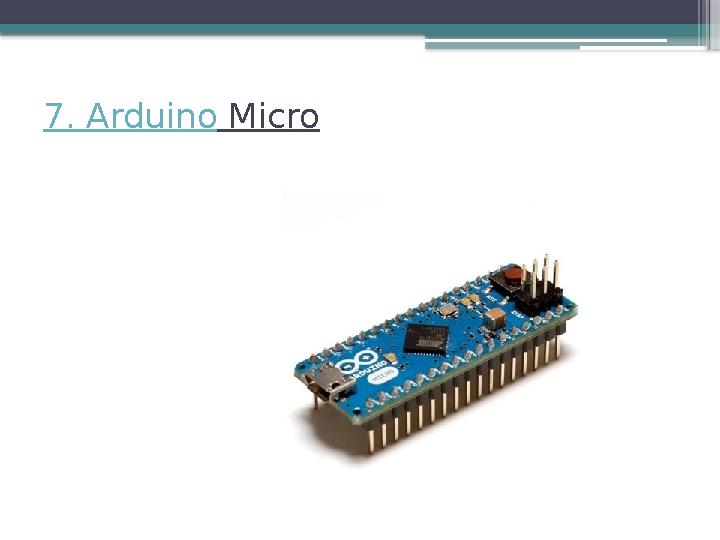

7. Arduino Micro

16 слайд

#17 слайд

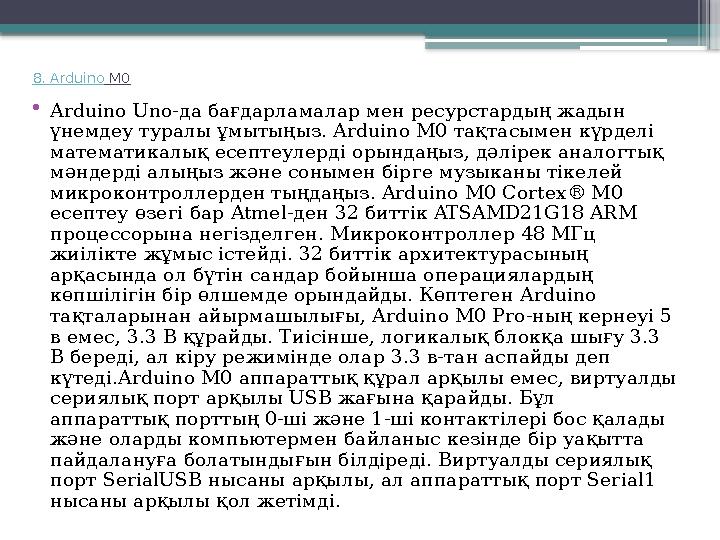

8. Arduino M0 • Arduino Uno- да бағдарламалар мен ресурстардың жадын үнемдеу туралы ұмытыңыз. Arduino M0 тақтасымен күрделі математикалық есептеулерді орындаңыз, дәлірек аналогтық мәндерді алыңыз және сонымен бірге музыканы тікелей микроконтроллерден тыңдаңыз. Arduino M0 Cortex® M0 есептеу өзегі бар Atmel- ден 32 биттік ATSAMD21G18 ARM процессорына негізделген. Микроконтроллер 48 МГц жиілікте жұмыс істейді. 32 биттік архитектурасының арқасында ол бүтін сандар бойынша операциялардың көпшілігін бір өлшемде орындайды. Көптеген Arduino тақталарынан айырмашылығы, Arduino M0 Pro- ның кернеуі 5 в емес, 3.3 В құрайды. Тиісінше, логикалық блокқа шығу 3.3 В береді, ал кіру режимінде олар 3.3 в-тан аспайды деп күтеді. Arduino M0 аппараттық құрал арқылы емес, виртуалды сериялық порт арқылы USB жағына қарайды. Бұл аппараттық порттың 0-ші және 1-ші контактілері бос қалады және оларды компьютермен байланыс кезінде бір уақытта пайдалануға болатындығын білдіреді. Виртуалды сериялық порт SerialUSB нысаны арқылы, ал аппараттық порт Serial1 нысаны арқылы қол жетімді.

17 слайд

#18 слайд

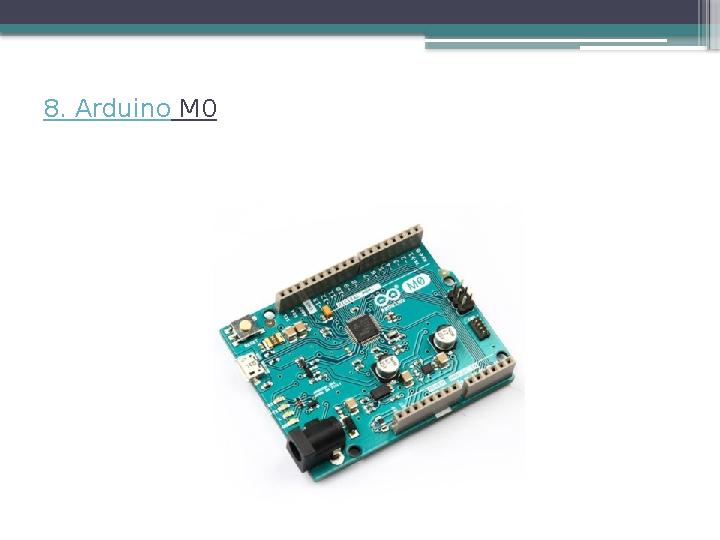

8. Arduino M0

18 слайд

#19 слайд

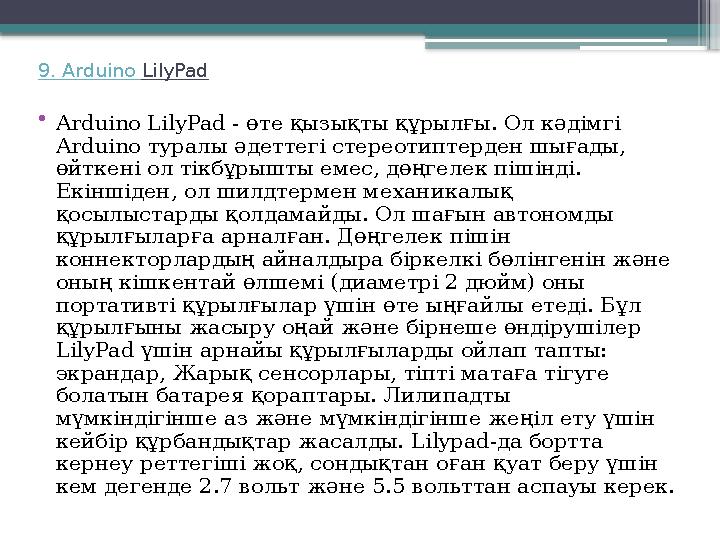

9. Arduino LilyPad • Arduino LilyPad - өте қызықты құрылғы. Ол кәдімгі Arduino туралы әдеттегі стереотиптерден шығады, өйткені ол тікбұрышты емес, дөңгелек пішінді. Екіншіден, ол шилдтермен механикалық қосылыстарды қолдамайды. Ол шағын автономды құрылғыларға арналған. Дөңгелек пішін коннекторлардың айналдыра біркелкі бөлінгенін және оның кішкентай өлшемі (диаметрі 2 дюйм) оны портативті құрылғылар үшін өте ыңғайлы етеді. Бұл құрылғыны жасыру оңай және бірнеше өндірушілер LilyPad үшін арнайы құрылғыларды ойлап тапты: экрандар, Жарық сенсорлары, тіпті матаға тігуге болатын батарея қораптары. Лилипадты мүмкіндігінше аз және мүмкіндігінше жеңіл ету үшін кейбір құрбандықтар жасалды. Lilypad- да бортта кернеу реттегіші жоқ, сондықтан оған қуат беру үшін кем дегенде 2.7 вольт және 5.5 вольттан аспауы керек.

19 слайд

#20 слайд

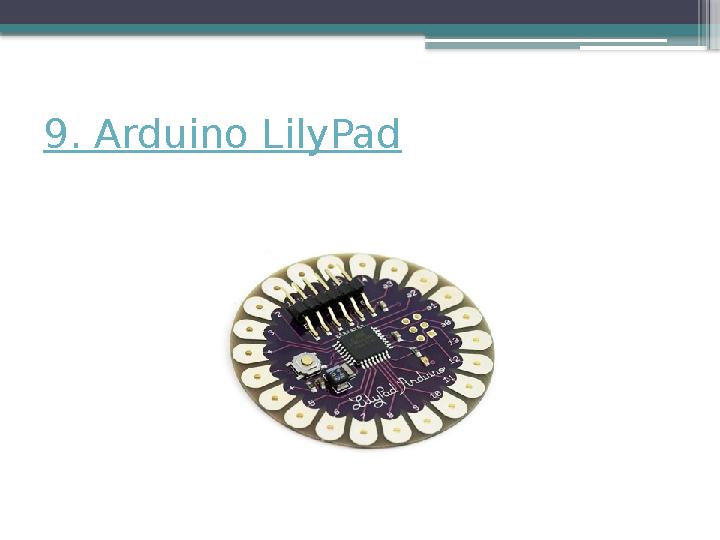

9. Arduino LilyPad

20 слайд

#21 слайд

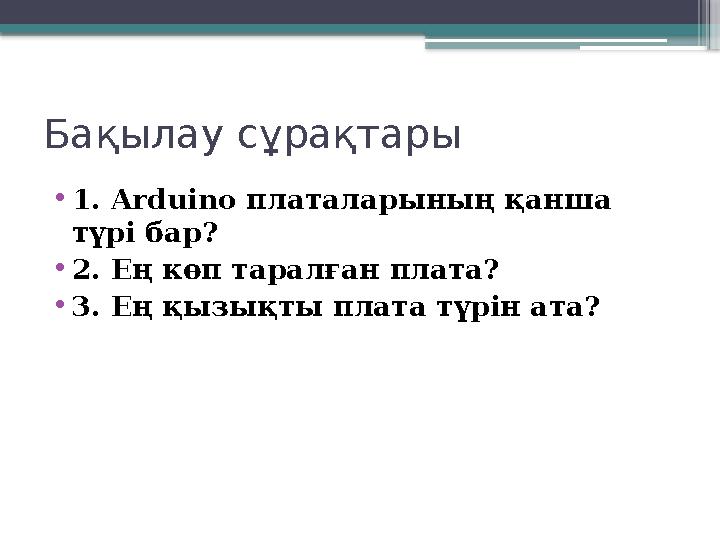

Бақылау сұрақтары • 1. Arduino платаларының қанша түрі бар? • 2. Ең көп таралған плата? • 3. Ең қызықты плата түрін ата?
