Ашық сабақ Биогаз алу өндірісі

#1 слайд
Тақырыбы: «Биогаз алу өндірісі» Орындаған: Заурбеков М.Н.ПРЕЗЕНТАЦИЯ Шымкент -2019ж.М.Өтебаев атындағы Жоғарғы жаңа технологиялар колледжі

1 слайд

#2 слайд

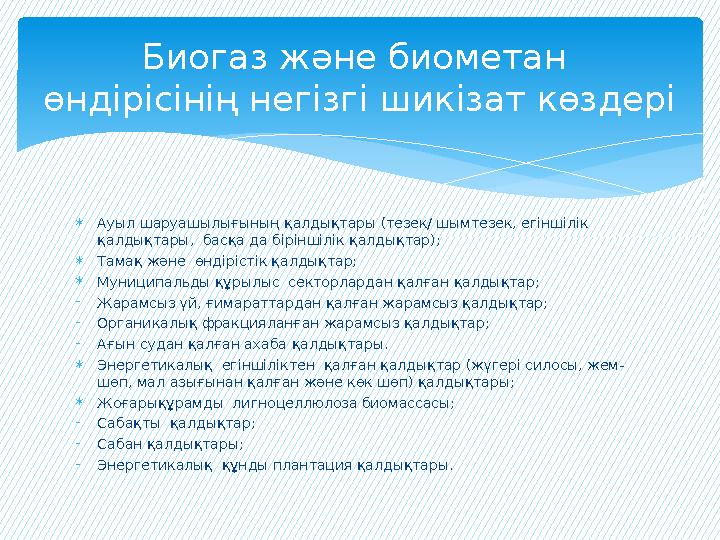

 Ауыл шаруашылығының қалдықтары (тезек/ шымтезек, егіншілік қалдықтары, басқа да біріншілік қалдықтар);  Тамақ және өндірістік қалдықтар;  Муниципальды құрылыс секторлардан қалған қалдықтар; - Жарамсыз үй, ғимараттардан қалған жарамсыз қалдықтар; - Органикалық фракцияланған жарамсыз қалдықтар; - Ағын судан қалған ахаба қалдықтары.  Энергетикалық егіншіліктен қалған қалдықтар (жүгері силосы, жем- шөп, мал азығынан қалған және көк шөп) қалдықтары;  Жоғарықұрамды лигноцеллюлоза биомассасы; - Сабақты қалдықтар; - Сабан қалдықтары; - Энергетикалық құнды плантация қалдықтары. Биогаз және биометан өндірісінің негізгі шикізат көздері

2 слайд

#3 слайд

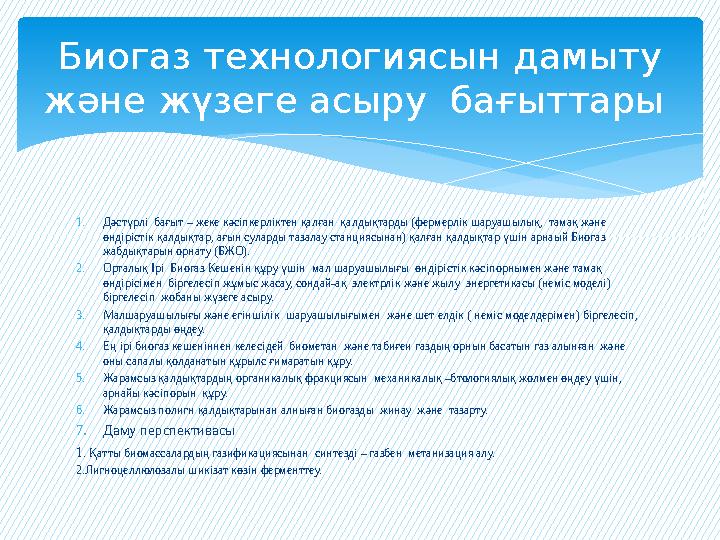

1. Дәстүрлі бағыт – жеке кәсіпкерліктен қалған қалдықтарды (фермерлік шаруашылық, тамақ және өндірістік қалдықтар, ағын суларды тазалау станциясынан) қалған қалдықтар үшін арнаый Биогаз жабдықтарын орнату (БЖО). 2. Орталық Ірі Биогаз Кешенін құру үшін мал шаруашылығы өндірістік кәсіпорнымен және тамақ өндірісімен біргелесіп жұмыс жасау, сондай-ақ электрлік және жылу энергетикасы (неміс моделі) біргелесіп жобаны жүзеге асыру. 3. Малшаруашылығы және егіншілік шаруашылығымен және шет елдік ( неміс моделдерімен) біргелесіп, қалдықтарды өңдеу. 4. Ең ірі биогаз кешеніннен келесідей биометан және табиғеи газдың орнын басатын газ алынған және оны сапалы қолданатын құрылс ғимаратын құру. 5. Жарамсыз қалдықтардың органикалық фракциясын механикалық –бтологиялық жолмен өңдеу үшін, арнайы кәсіпорын құру. 6. Жарамсыз полигн қалдықтарынан алныған биогазды жинау және тазарту. 7. Даму перспективасы 1 . Қатты биомассалардың газификациясынан синтезді – газбен метанизация алу. 2.Лигноцеллюлозалы шикізат көзін ферменттеу. Биогаз технологиясын дамыту және жүзеге асыру бағыттары

3 слайд

#4 слайд

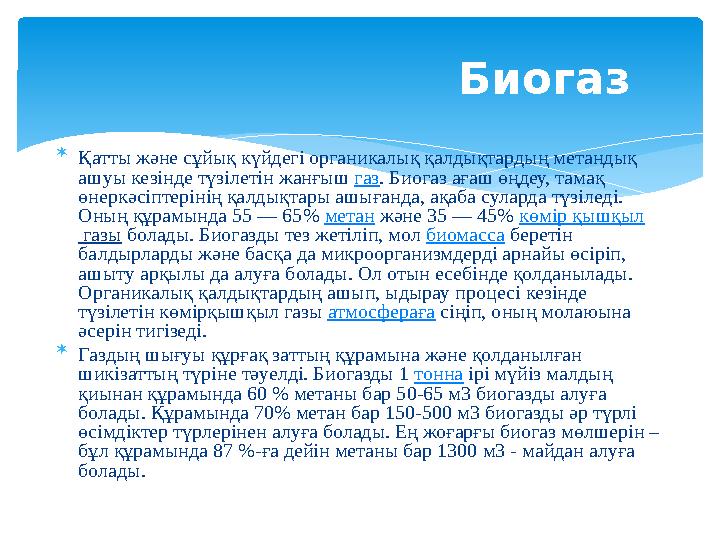

 Қатты және сұйық күйдегі органикалық қалдықтардың метандық ашуы кезінде түзілетін жанғыш  газ . Биогаз ағаш өңдеу, тамақ өнеркәсіптерінің қалдықтары ашығанда, ақаба суларда түзіледі. Оның құрамында 55 — 65%  метан  және 35 — 45%  көмір қышқыл газы  болады. Биогазды тез жетіліп, мол  биомасса  беретін балдырларды және басқа да микроорганизмдерді арнайы өсіріп, ашыту арқылы да алуға болады. Ол отын есебінде қолданылады. Органикалық қалдықтардың ашып, ыдырау процесі кезінде түзілетін көмірқышқыл газы  атмосфераға  сіңіп, оның молаюына әсерін тигізеді.  Газдың шығуы құрғақ заттың құрамына және қолданылған шикізаттың түріне тәуелді. Биогазды 1  тонна  ірі мүйіз малдың қиынан құрамында 60 % метаны бар 50-65 м3 биогазды алуға болады. Құрамында 70% метан бар 150-500 м3 биогазды әр түрлі өсімдіктер түрлерінен алуға болады. Ең жоғарғы биогаз мөлшерін – бұл құрамында 87 %-ға дейін метаны бар 1300 м3 - майдан алуға болады. Биогаз

4 слайд

#5 слайд

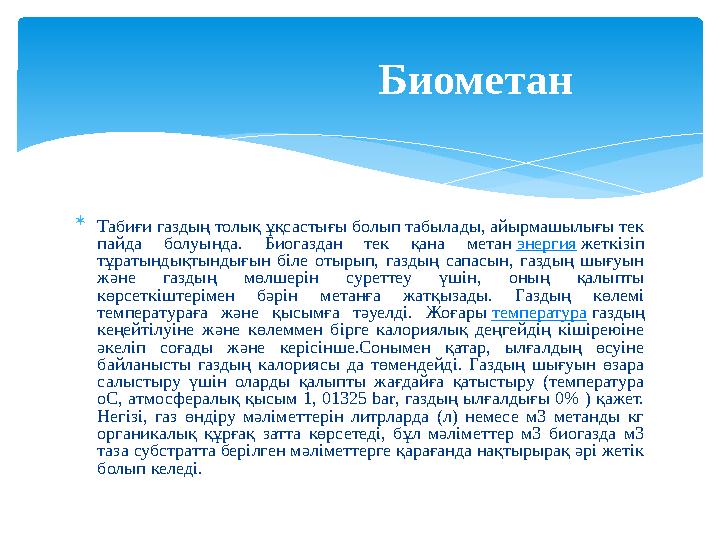

 Табиғи газдың толық ұқсастығы болып табылады, айырмашылығы тек пайда болуында. Биогаздан тек қана метан  энергия  жеткізіп тұратындықтындығын біле отырып, газдың сапасын, газдың шығуын және газдың мөлшерін суреттеу үшін, оның қалыпты көрсеткіштерімен бәрін метанға жатқызады. Газдың көлемі температураға және қысымға тәуелді. Жоғары  температура  газдың кеңейтілуіне және көлеммен бірге калориялық деңгейдің кішіреюіне әкеліп соғады және керісінше.Сонымен қатар, ылғалдың өсуіне байланысты газдың калориясы да төмендейді. Газдың шығуын өзара салыстыру үшін оларды қалыпты жағдайға қатыстыру (температура oC, атмосфералық қысым 1, 01325 bar, газдың ылғалдығы 0% ) қажет. Негізі, газ өндіру мәліметтерін литрларда (л) немесе м3 метанды кг органикалық құрғақ затта көрсетеді, бұл мәліметтер м3 биогазда м3 таза субстратта берілген мәліметтерге қарағанда нақтырырақ әрі жетік болып келеді. Биометан

5 слайд

#6 слайд

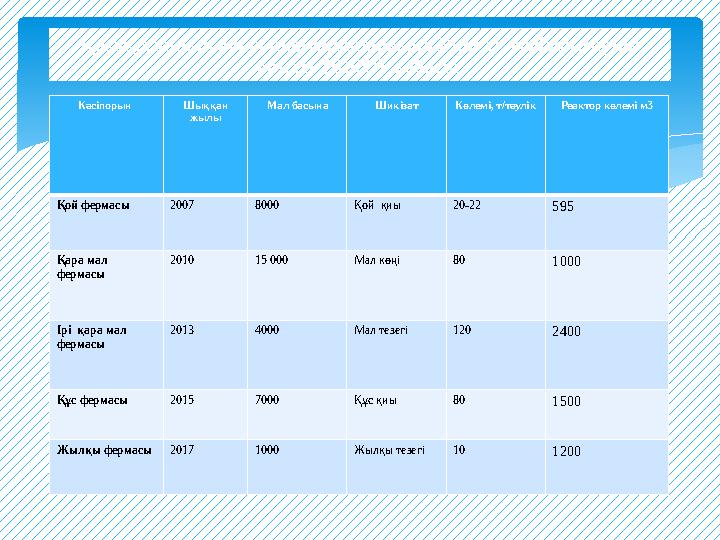

Кәсіпорын Шыққан жылы Мал басына Шикізат Көлемі, т/тәулік Реактор көлемі м3 Қой фермасы 2007 8000 Қой қиы 20-22 595 Қара мал фермасы 2010 15 000 Мал көңі 80 1000 Ірі қара мал фермасы 2013 4000 Мал тезегі 120 2400 Құс фермасы 2015 7000 Құс қиы 80 1500 Жылқы фермасы 2017 1000 Жылқы тезегі 10 1200Қазақстанның ауыл шаруашылығына Биогаз жабдықтарын орнату (БЖО) жобасы

6 слайд

#7 слайд

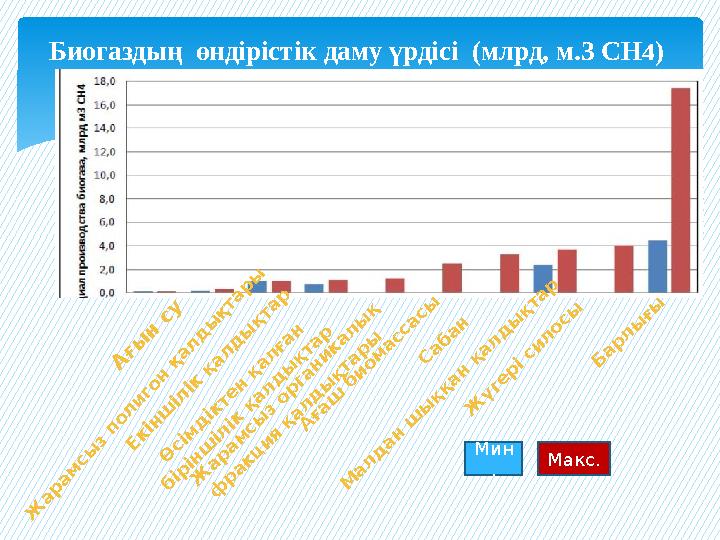

Биогаздың өндірістік даму үрдісі (млрд, м.3 СН 4 ) А ғы н су Ж арам сы з полигон қалд ы қтары Екінш ілік қалд ы қтар Ө сім д іктен қалған бірінш ілік қалд ы қтар Ж арам сы з органикалы қ ф ракция қалд ы қтары А ғаш биом ассасы Сабан М алд ан ш ы ққан қалд ы қтар Ж үгері силосы Барлы ғы Мин . Макс.

7 слайд

#8 слайд

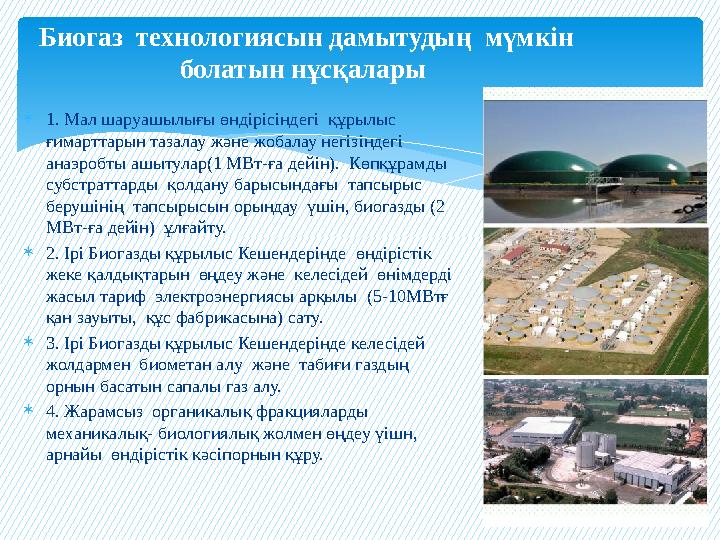

 1. Мал шаруашылығы өндірісіндегі құрылыс ғимарттарын тазалау және жобалау негізіндегі анаэробты ашытулар(1 МВт-ға дейін). Көпқұрамды субстраттарды қолдану барысындағы тапсырыс берушінің тапсырысын орындау үшін, биогазды (2 МВт-ға дейін) ұлғайту.  2. Ірі Биогазды құрылыс Кешендерінде өндірістік жеке қалдықтарын өңдеу және келесідей өнімдерді жасыл тариф электроэнергиясы арқылы (5-10МВтғ қан зауыты, құс фабрикасына) сату.  3. Ірі Биогазды құрылыс Кешендерінде келесідей жолдармен биометан алу және табиғи газдың орнын басатын сапалы газ алу.  4. Жарамсыз органикалық фракцияларды механикалық- биологиялық жолмен өңдеу үішн, арнайы өндірістік кәсіпорнын құру. Биогаз технологиясын дамытудың мүмкін болатын нұсқалары

8 слайд

#9 слайд

9 слайд

#10 слайд

10 слайд

#11 слайд

11 слайд

#12 слайд

12 слайд
