Ашық сабақ Компьютерлік желі

#1 слайд
Информатика пәні оқытушысы: Нукусбаева Раушан Берикбаевна

1 слайд

#2 слайд

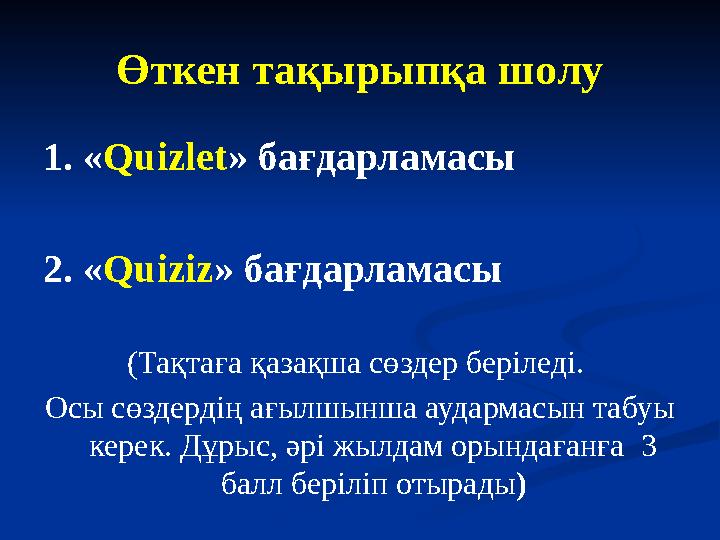

Өткен тақырыпқа шолу 1. « Quizlet » бағдарламасы 2. « Quiziz » бағдарламасы (Тақтаға қазақша сөздер беріледі. Осы сөздердің ағылшынша аудармасын табуы керек. Дұрыс, әрі жылдам орындағанға 3 балл беріліп отырады )

2 слайд

#3 слайд
КОМПЬЮТЕРЛІК ЖЕЛІ

3 слайд

#4 слайд

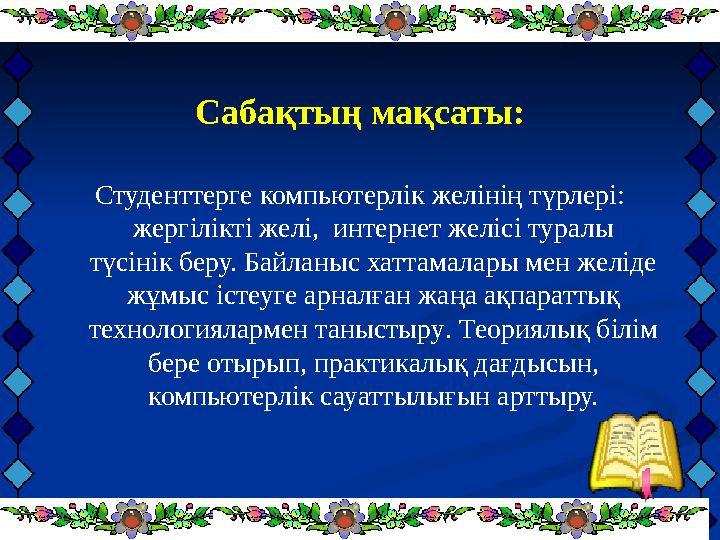

Сабақтың мақсаты: Студенттерге компьютерлік желінің түрлері: жергілікті желі,  интернет желісі туралы түсінік беру. Байланыс хаттамалары мен желіде жұмыс істеуге арналған жаңа ақпараттық технологиялармен таныстыру . Теориялық білім бере отырып, практикалық дағдысын, компьютерлік сауаттылығын арттыру.

4 слайд

#5 слайд

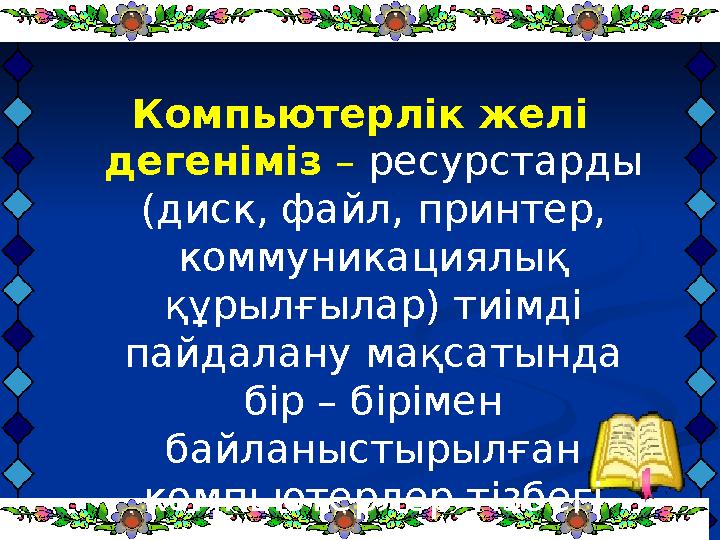

Компьютерлік желі дегеніміз – ресурстарды (диск, файл, принтер, коммуникациялық құрылғылар) тиімді пайдалану мақсатында бір – бірімен байланыстырылған компьютерлер тізбегі

5 слайд

#6 слайд

6 слайд

#7 слайд

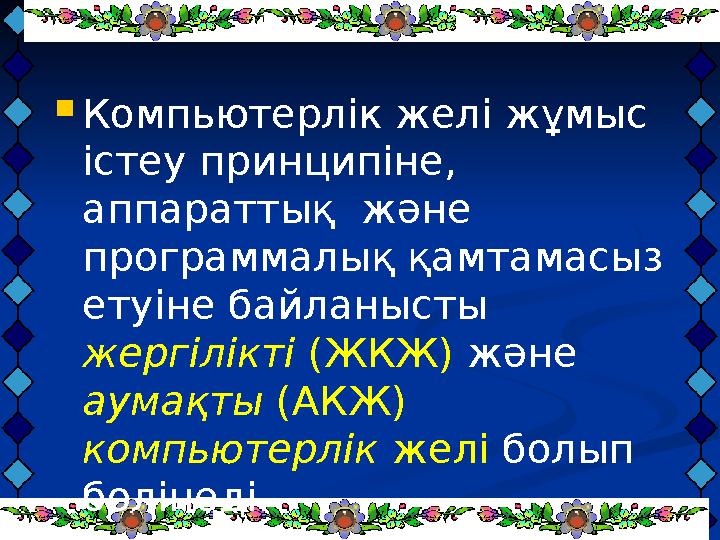

 Компьютерлік желі жұмыс істеу принципіне, аппараттық және программалық қамтамасыз етуіне байланысты жергілікті (ЖКЖ) және аумақты (АКЖ) компьютерлік желі болып бөлінеді.

7 слайд

#8 слайд

8 слайд

#9 слайд

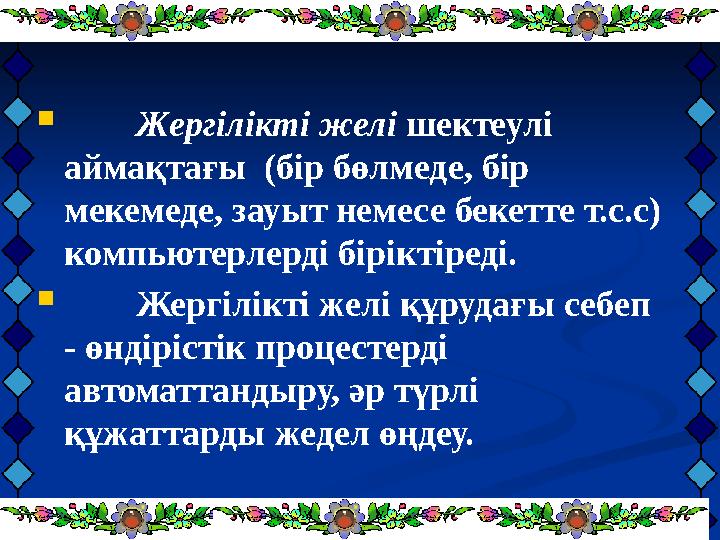

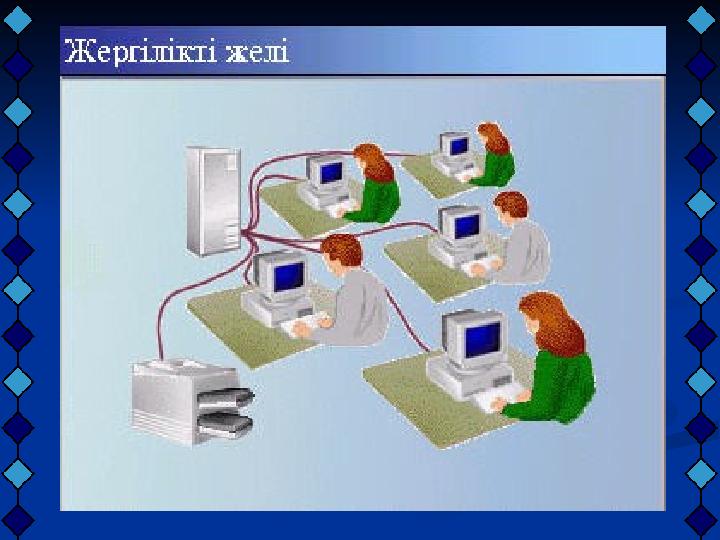

 Жергілікті желі шектеулі аймақтағы (бір бөлмеде, бір мекемеде, зауыт немесе бекетте т.с.с) компьютерлерді біріктіреді.  Жергілікті желі құрудағы себеп - өндірістік процестерді автоматтандыру, әр түрлі құжаттарды жедел өңдеу.

9 слайд

#10 слайд

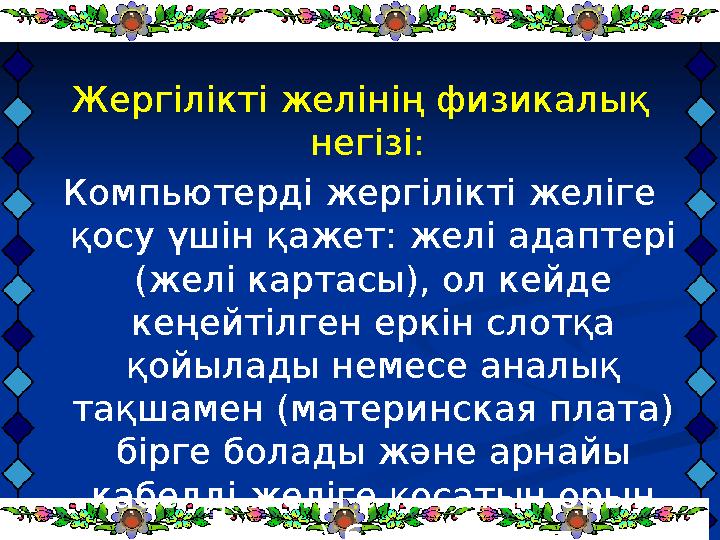

Жергілікті желінің физикалық негізі: Компьютерді жергілікті желіге қосу үшін қажет: желі адаптері (желі картасы), ол кейде кеңейтілген еркін слотқа қойылады немесе аналық тақшамен (материнская плата) бірге болады және арнайы кабелді желіге қосатын орын (разъем) болуы шарт.

10 слайд

#11 слайд

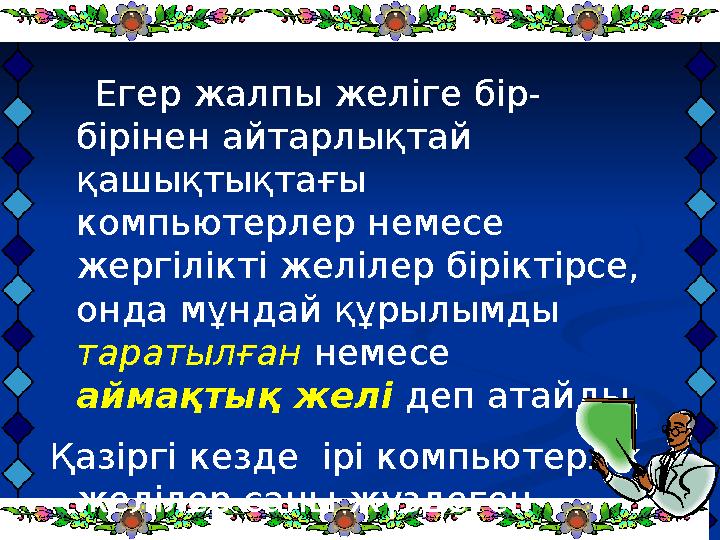

Егер жалпы желіге бір- бірінен айтарлықтай қашықтықтағы компьютерлер немесе жергілікті желілер біріктірсе, онда мұндай құрылымды таратылған немесе аймақтық желі деп атайды. Қазіргі кезде ірі компьютерлік желілер саны жүздеген мыңдармен есептеледі.

11 слайд

#12 слайд

12 слайд

#13 слайд

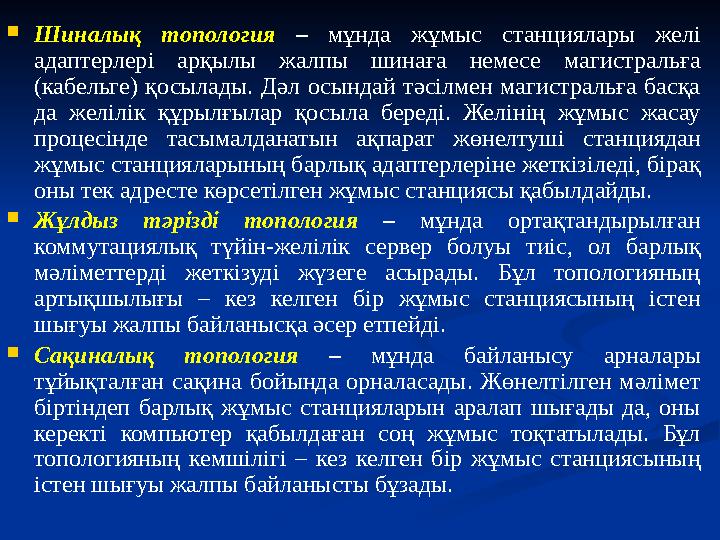

 Шиналық топология – мұнда жұмыс станциялары желі адаптерлері арқылы жалпы шинаға немесе магистральға (кабельге) қосылады. Дәл осындай тәсілмен магистральға басқа да желілік құрылғылар қосыла береді. Желінің жұмыс жасау процесінде тасымалданатын ақпарат жөнелтуші станциядан жұмыс станцияларының барлық адаптерлеріне жеткізіледі, бірақ оны тек адресте көрсетілген жұмыс станциясы қабылдайды.  Жұлдыз тәрізді топология – мұнда ортақтандырылған коммутациялық түйін-желілік сервер болуы тиіс, ол барлық мәліметтерді жеткізуді жүзеге асырады. Бұл топологияның артықшылығы – кез келген бір жұмыс станциясының істен шығуы жалпы байланысқа әсер етпейді.  Сақиналық топология – мұнда байланысу арналары тұйықталған сақина бойында орналасады. Жөнелтілген мәлімет біртіндеп барлық жұмыс станцияларын аралап шығады да, оны керекті компьютер қабылдаған соң жұмыс тоқтатылады. Бұл топологияның кемшілігі – кез келген бір жұмыс станциясының істен шығуы жалпы байланысты бұзады.

13 слайд

#14 слайд

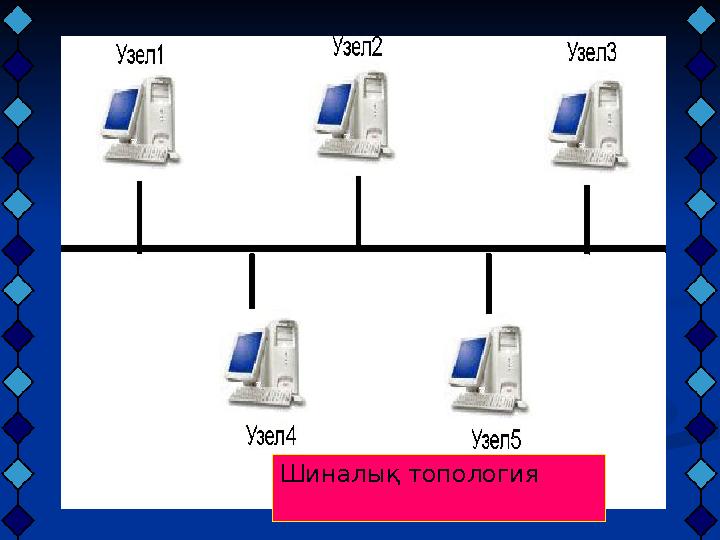

Шиналық топология

14 слайд

#15 слайд

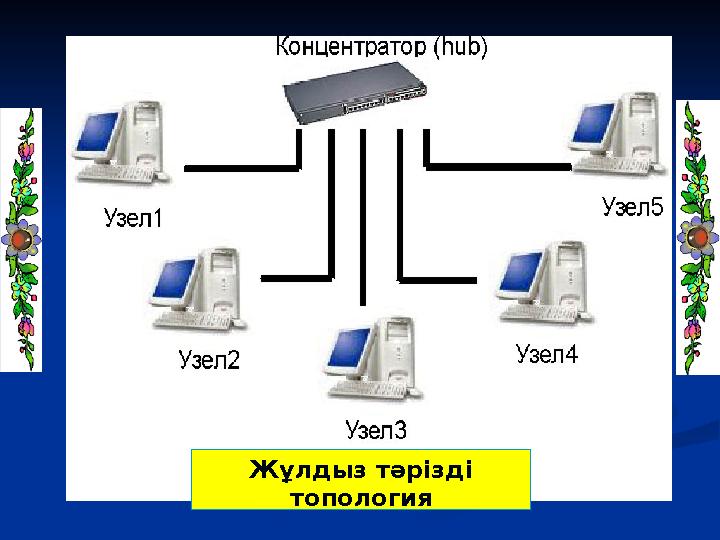

Жұлдыз тәрізді топология

15 слайд

#16 слайд

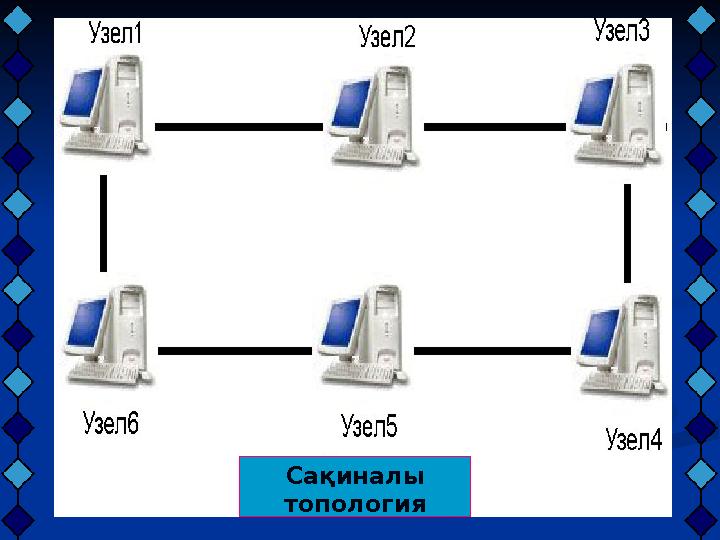

Сақиналы топология

16 слайд

#17 слайд

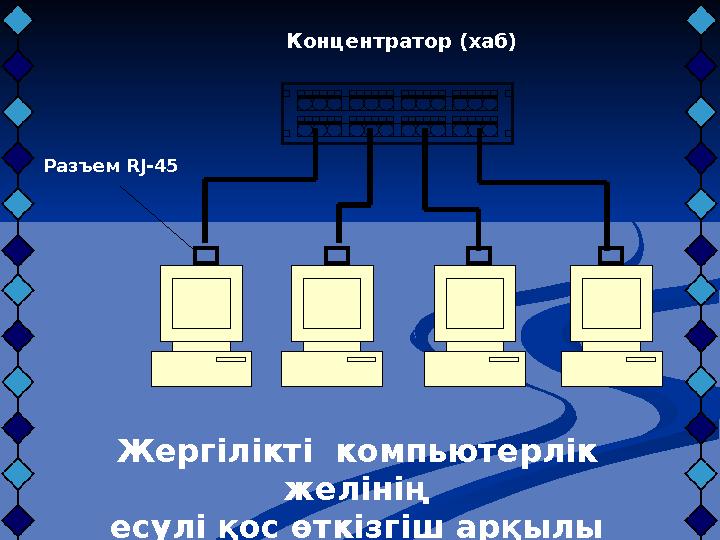

Концентратор (хаб) Разъем RJ- 45 Жергілікті компьютерлік желінің есулі қос өткізгіш арқылы байланысы

17 слайд

#18 слайд

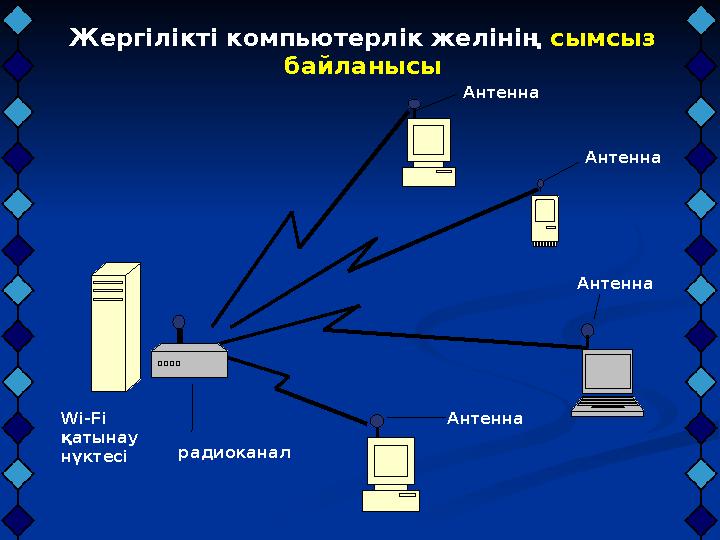

Антенна Wi-Fi қатынау нүктесі радиоканал Антенна Антенна АнтеннаЖергілікті компьютерлік желінің сымсыз байланысы

18 слайд

#19 слайд

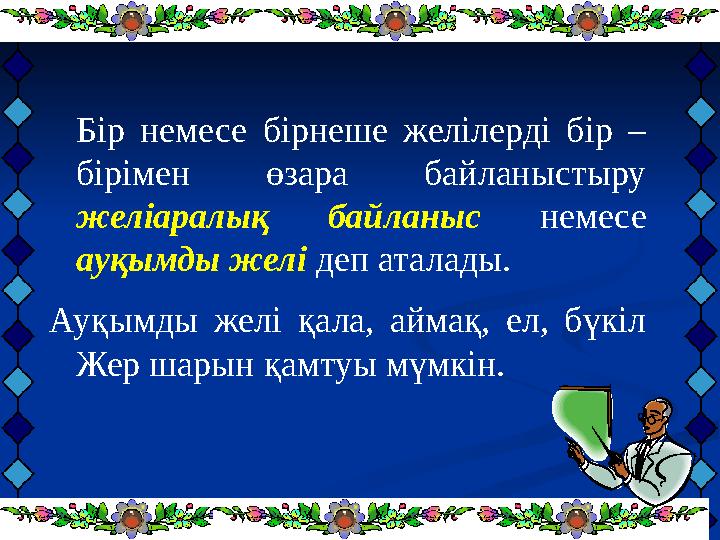

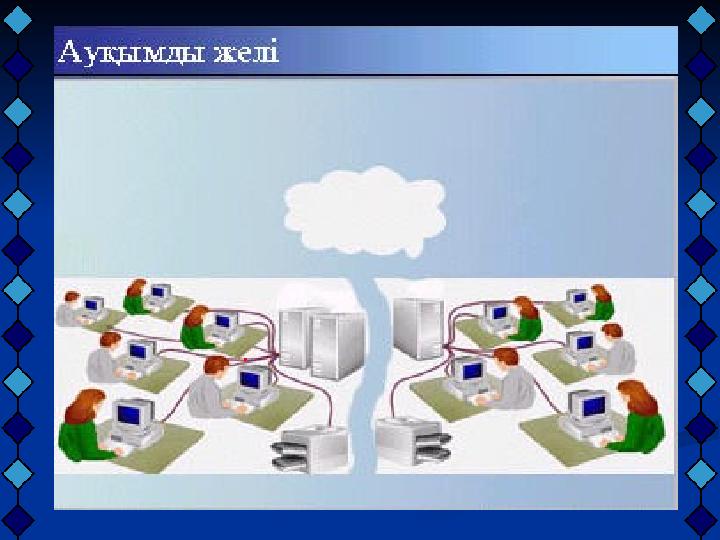

Бір немесе бірнеше желілерді бір – бірімен өзара байланыстыру желіаралық байланыс немесе ауқымды желі деп аталады. Ауқымды желі қала, аймақ, ел, бүкіл Жер шарын қамтуы мүмкін.

19 слайд

#20 слайд

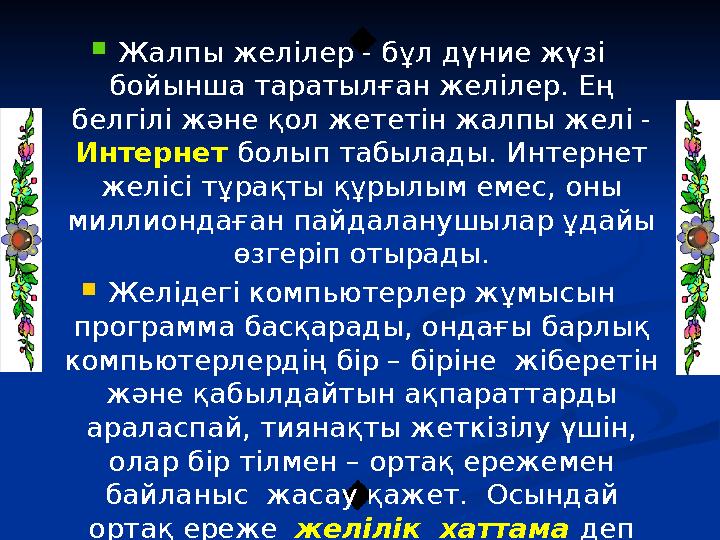

 Жалпы желілер - бұл дүние жүзі бойынша таратыл ған желілер. Ең белгілі және қол жететін жалпы желі - Интернет болып табылады. Интернет желісі тұрақты құрылым емес, оны миллиондаған пайдаланушылар ұдайы өзгеріп отырады.  Желідегі компьютерлер жұмысын программа басқарады, ондағы барлық компьютерлердің бір – біріне жіберетін және қабылдайтын ақпараттарды араласпай, тиянақты жеткізілу үшін, олар бір тілмен – ортақ ережемен байланыс жасау қажет. Осындай ортақ ереже желілік хаттама деп аталады.

20 слайд

#21 слайд

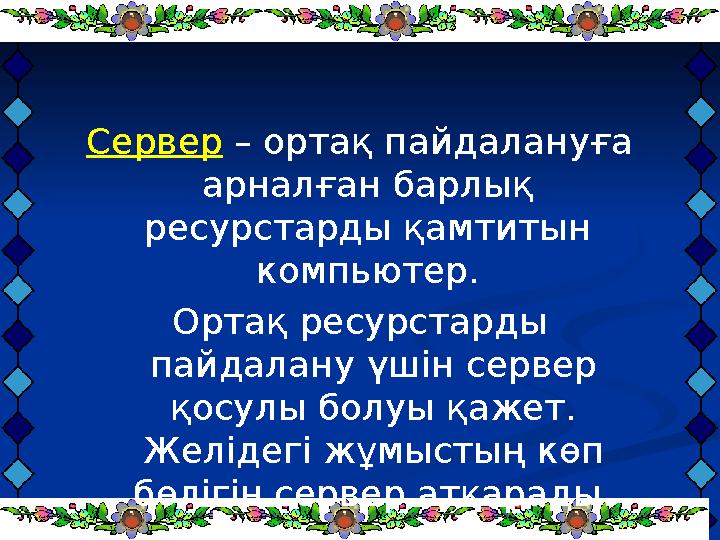

Сервер – ортақ пайдалануға арналған барлық ресурстарды қамтитын компьютер. Ортақ ресурстарды пайдалану үшін сервер қосулы болуы қажет. Желідегі жұмыстың көп бөлігін сервер атқарады.

21 слайд

#22 слайд
Модем СигналМәліметтер сандар түрінен дыбысқа көшедіМәліметтер компьютерд ен сандар түрінде шығады 0101010101 01  Модем СигналМәліметтер сандар түрінен дыбысқа көшедіМәліметтер компьютерг е сандар түрінде түседі 0101010101 01 Телефон ж үйесі 

22 слайд

#23 слайд

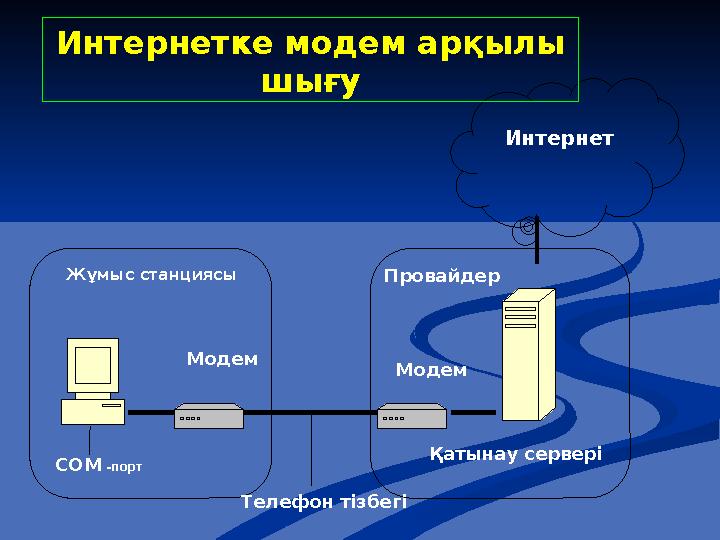

Қатынау сервері Провайдер СОМ -порт Интернет Модем МодемЖұмыс станциясы Телефон тізбегіИнтернетке модем арқылы шығу

23 слайд

#24 слайд

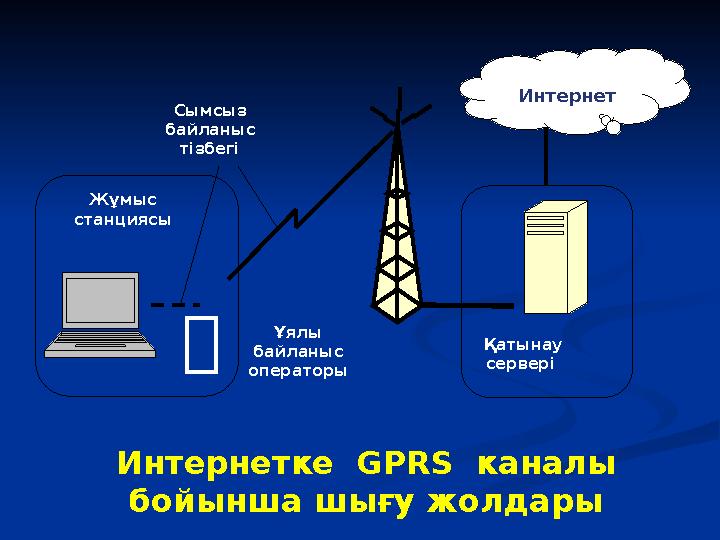

Қатынау сервері Жұмыс станциясы Интернет Сымсыз байланыс тізбегі Ұялы байланыс операторы Интернетке GPRS каналы бойынша шығу жолдары

24 слайд

#25 слайд

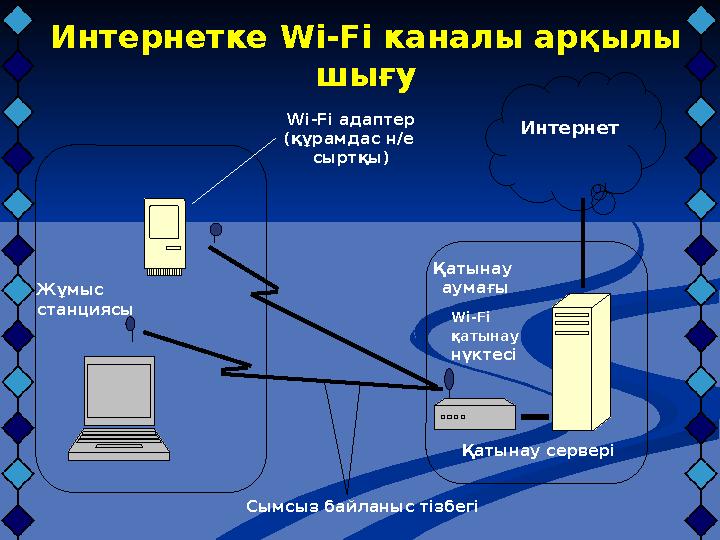

Қатынау сервері ИнтернетWi-Fi адаптер (құрамдас н/е сыртқы) Қатынау аумағы Wi-Fi қатынау нүктесі Сымсыз байланыс тізбегіЖұмыс станциясы Интернетке Wi-Fi каналы арқылы шығу

25 слайд

#26 слайд

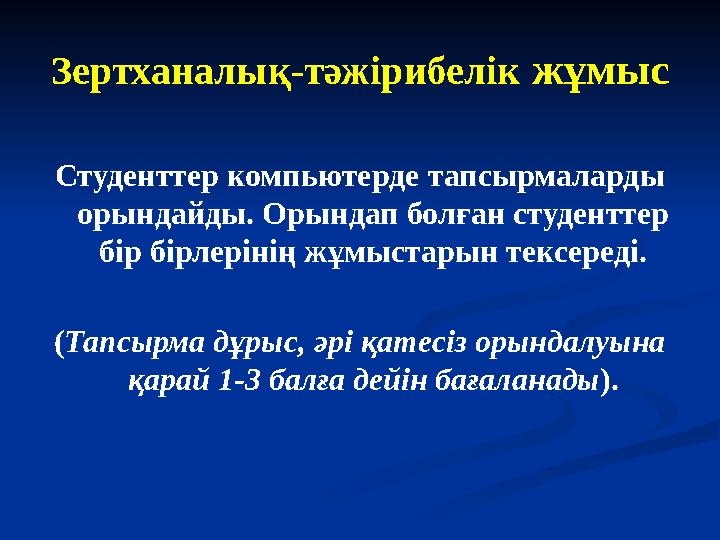

Зертханалық-тәжірибелік жұмыс Студенттер компьютерде тапсырмаларды орындайды. Орындап болған студенттер бір бірлерінің жұмыстарын тексереді. ( Тапсырма дұрыс, әрі қатесіз орындалуына қарай 1-3 балға дейін бағаланады ).

26 слайд

#27 слайд

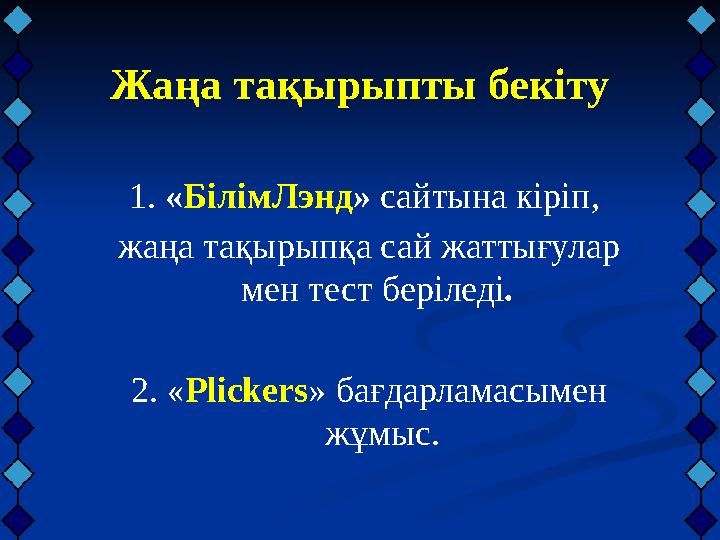

Жаңа тақырыпты бекіту 1. « БілімЛэнд » сайтына кіріп, жаңа тақырыпқа сай жаттығулар мен тест беріледі . 2. « Plickers » бағдарламасымен жұмыс.

27 слайд

#28 слайд

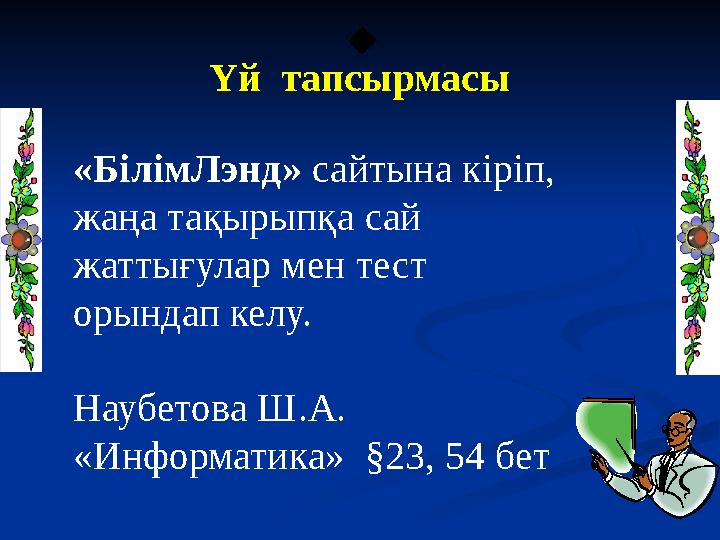

«БілімЛэнд» сайтына кіріп, жаңа тақырыпқа сай жаттығулар мен тест орындап келу. Наубетова Ш.А. «Информатика» §23, 54 бет Үй тапсырмасы
