Ашық сабақ "Тізбек бөлігі үшін Ом заңы" 8 сынып

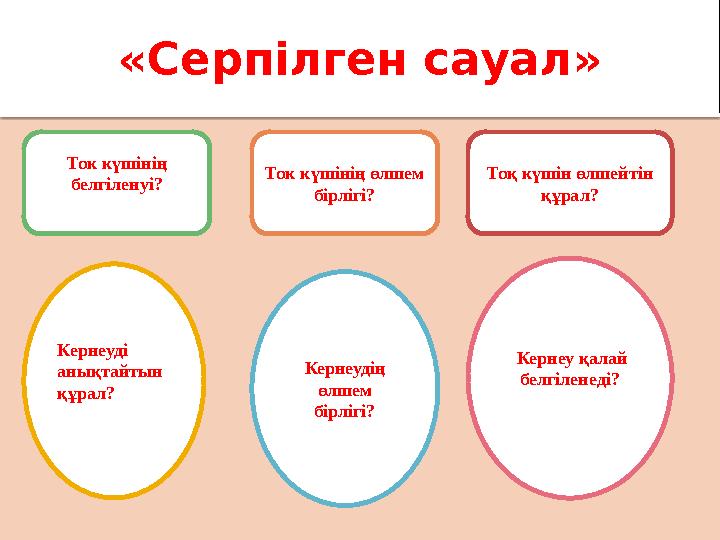

1 слайд
«Серпілген сауал»
Ток күшінің
белгіленуі? Ток күшінің өлшем
бірлігі? Тоқ күшін өлшейтін
құрал?
Кернеуді
анықтайтын
құрал? Кернеу қалай
белгіленеді?Кернеудің
өлшем
бірлігі?
1 слайд
«Серпілген сауал» Ток күшінің белгіленуі? Ток күшінің өлшем бірлігі? Тоқ күшін өлшейтін құрал? Кернеуді анықтайтын құрал? Кернеу қалай белгіленеді?Кернеудің өлшем бірлігі?

2 слайд
ОЙ ҚОЗҒАУ
«Білгеніңмен бөліс»
2 слайд
ОЙ ҚОЗҒАУ «Білгеніңмен бөліс»

3 слайд
3 слайд

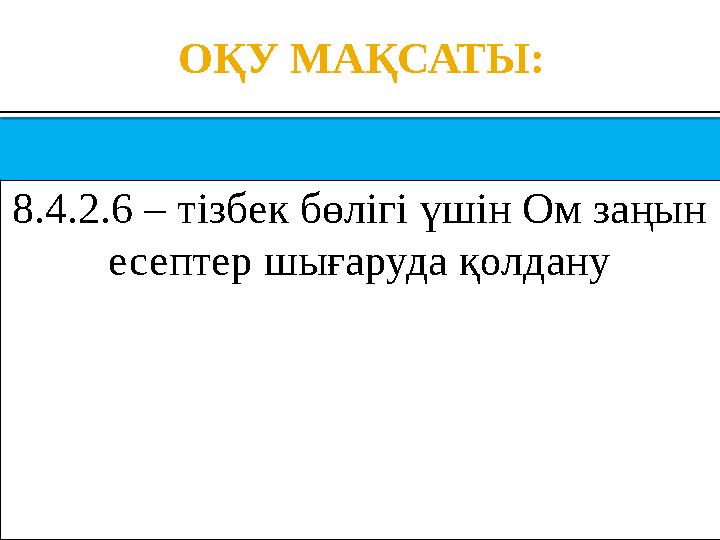

4 слайд
ОҚУ МАҚСАТЫ:
8.4.2.6 – тізбек бөлігі үшін Ом заңын
есептер шығаруда қолдану
4 слайд
ОҚУ МАҚСАТЫ: 8.4.2.6 – тізбек бөлігі үшін Ом заңын есептер шығаруда қолдану

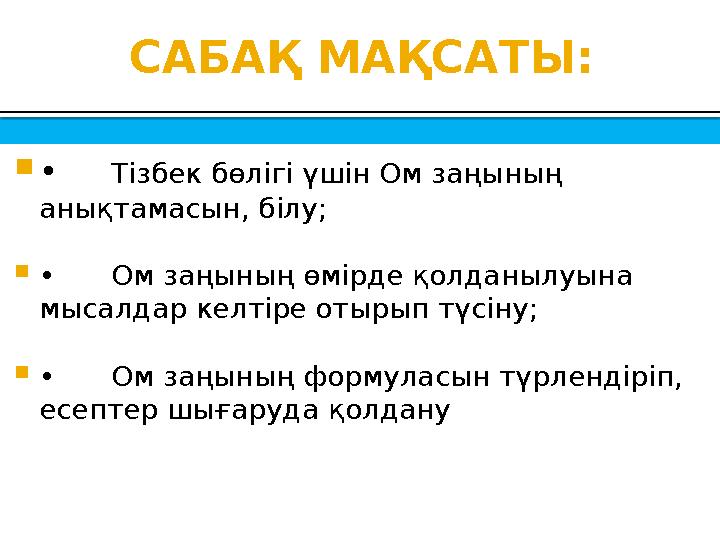

5 слайд
САБАҚ МАҚСАТЫ:
• Тізбек бөлігі үшін Ом заңының
анықтамасын, білу;
• Ом заңының өмірде қолданылуына
мысалдар келтіре отырып түсіну;
• Ом заңының формуласын түрлендіріп,
есептер шығаруда қолдану
5 слайд
САБАҚ МАҚСАТЫ: • Тізбек бөлігі үшін Ом заңының анықтамасын, білу; • Ом заңының өмірде қолданылуына мысалдар келтіре отырып түсіну; • Ом заңының формуласын түрлендіріп, есептер шығаруда қолдану

6 слайд

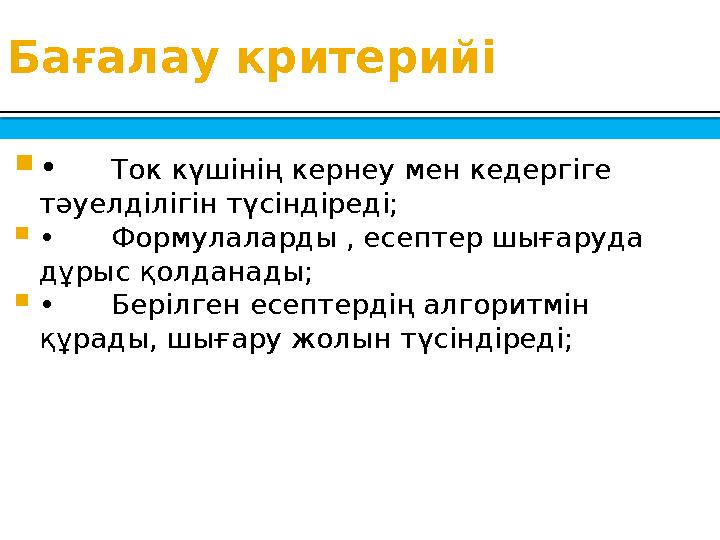

Бағалау критерийі
• Ток күшінің кернеу мен кедергіге
тәуелділігін түсіндіреді;
• Формулаларды , есептер шығаруда
дұрыс қолданады;
• Берілген есептердің алгоритмін
құрады, шығару жолын түсіндіреді;
6 слайд
Бағалау критерийі • Ток күшінің кернеу мен кедергіге тәуелділігін түсіндіреді; • Формулаларды , есептер шығаруда дұрыс қолданады; • Берілген есептердің алгоритмін құрады, шығару жолын түсіндіреді;

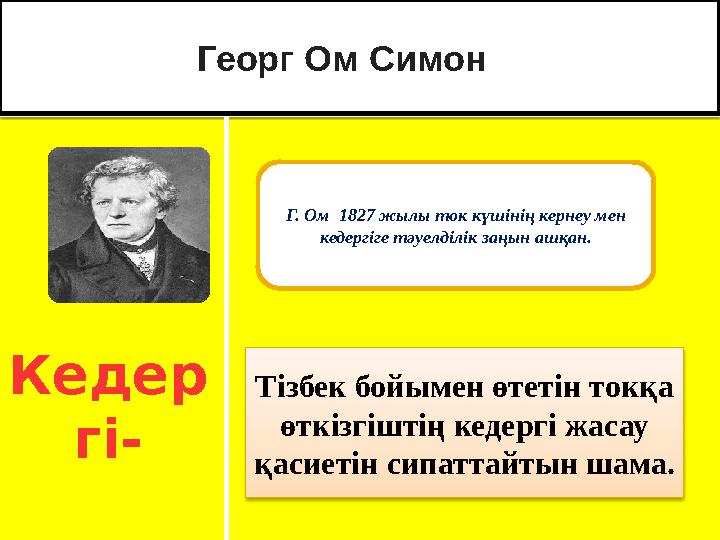

7 слайд
Кедер
гі- Тізбек бойымен өтетін токқа
өткізгіштің кедергі жасау
қасиетін сипаттайтын шама.t / Георг Ом Симон recest
Г. Ом 1827 жылы ток күшінің кернеу мен
кедергіге тәуелділік заңын ашқан.
7 слайд
Кедер гі- Тізбек бойымен өтетін токқа өткізгіштің кедергі жасау қасиетін сипаттайтын шама.t / Георг Ом Симон recest Г. Ом 1827 жылы ток күшінің кернеу мен кедергіге тәуелділік заңын ашқан.

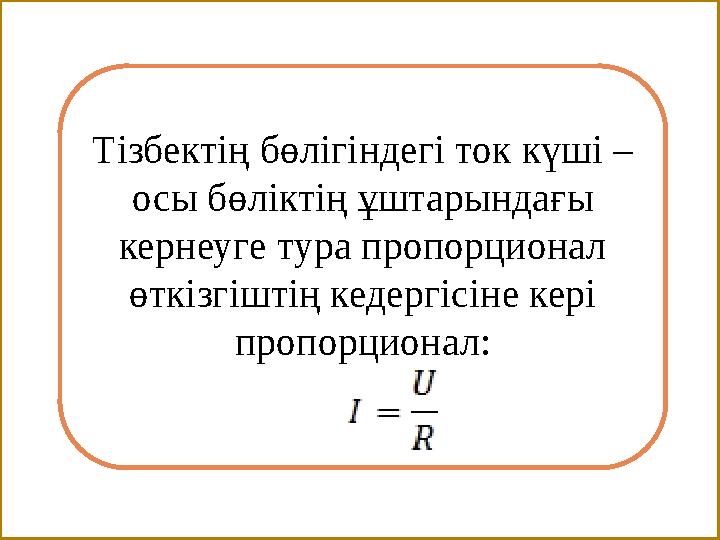

8 слайд
Тізбектің бөлігіндегі ток күші –
осы бөліктің ұштарындағы
кернеуге тура пропорционал
өткізгіштің кедергісіне кері
пропорционал:
8 слайд
Тізбектің бөлігіндегі ток күші – осы бөліктің ұштарындағы кернеуге тура пропорционал өткізгіштің кедергісіне кері пропорционал:

9 слайд

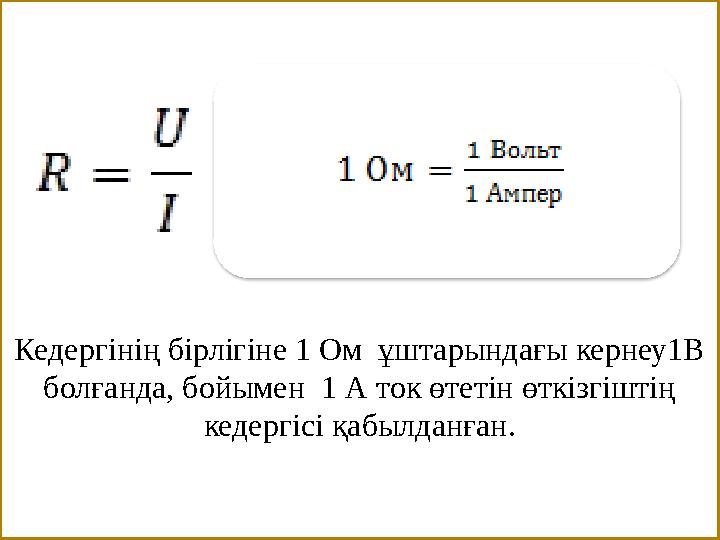

Кедергінің бірлігіне 1 Ом ұштарындағы кернеу1В
болғанда, бойымен 1 А ток өтетін өткізгіштің
кедергісі қабылданған.
9 слайд
Кедергінің бірлігіне 1 Ом ұштарындағы кернеу1В болғанда, бойымен 1 А ток өтетін өткізгіштің кедергісі қабылданған.

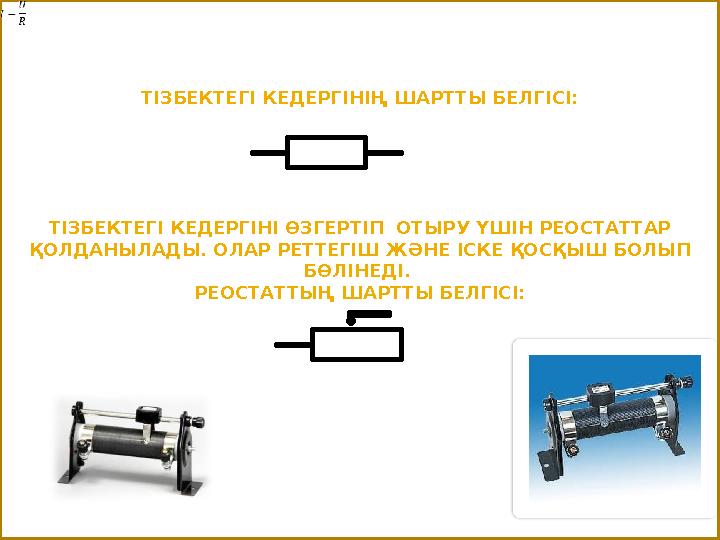

10 слайд
ТІЗБЕКТЕГІ КЕДЕРГІНІҢ ШАРТТЫ БЕЛГІСІ:
ТІЗБЕКТЕГІ КЕДЕРГІНІ ӨЗГЕРТІП ОТЫРУ ҮШІН РЕОСТАТТАР
ҚОЛДАНЫЛАДЫ. ОЛАР РЕТТЕГІШ ЖӘНЕ ІСКЕ ҚОСҚЫШ БОЛЫП
БӨЛІНЕДІ.
РЕОСТАТТЫҢ ШАРТТЫ БЕЛГІСІ:
10 слайд
ТІЗБЕКТЕГІ КЕДЕРГІНІҢ ШАРТТЫ БЕЛГІСІ: ТІЗБЕКТЕГІ КЕДЕРГІНІ ӨЗГЕРТІП ОТЫРУ ҮШІН РЕОСТАТТАР ҚОЛДАНЫЛАДЫ. ОЛАР РЕТТЕГІШ ЖӘНЕ ІСКЕ ҚОСҚЫШ БОЛЫП БӨЛІНЕДІ. РЕОСТАТТЫҢ ШАРТТЫ БЕЛГІСІ:

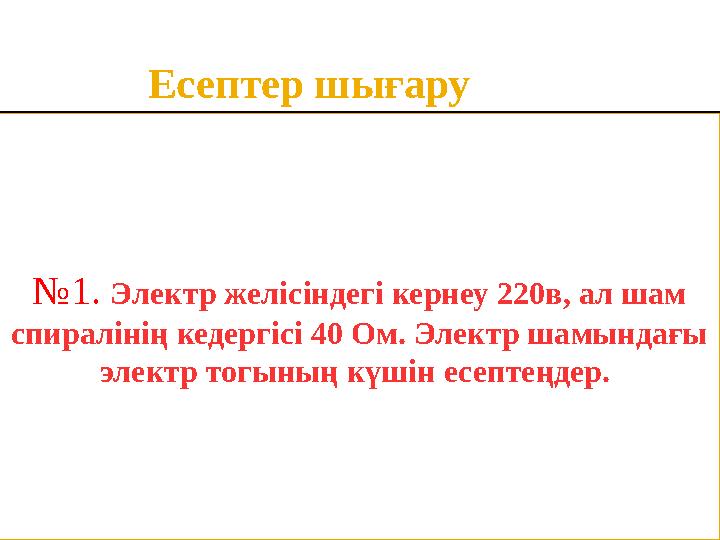

11 слайд
Есептер шығару
№ 1. Электр желісіндегі кернеу 220в, ал шам
спиралінің кедергісі 40 Ом. Электр шамындағы
электр тогының күшін есептеңдер.
11 слайд
Есептер шығару № 1. Электр желісіндегі кернеу 220в, ал шам спиралінің кедергісі 40 Ом. Электр шамындағы электр тогының күшін есептеңдер.

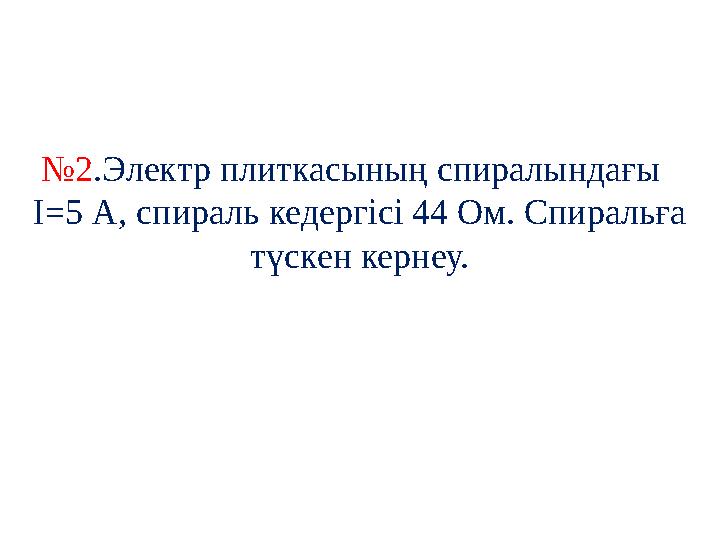

12 слайд
№ 2 .Электр плиткасының спиралындағы
I= 5 А, спираль кедергісі 44 Ом. Спиральға
түскен кернеу.
12 слайд
№ 2 .Электр плиткасының спиралындағы I= 5 А, спираль кедергісі 44 Ом. Спиральға түскен кернеу.

13 слайд
Кері байланыс
«Формулалар әлемі»
13 слайд
Кері байланыс «Формулалар әлемі»

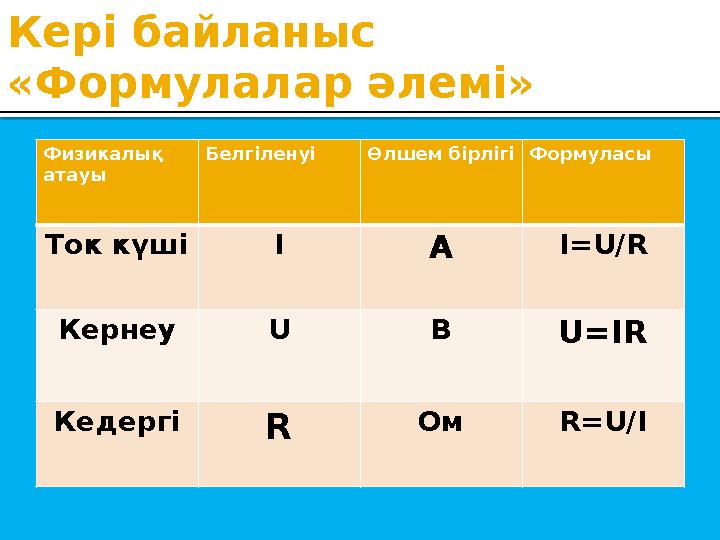

14 слайд

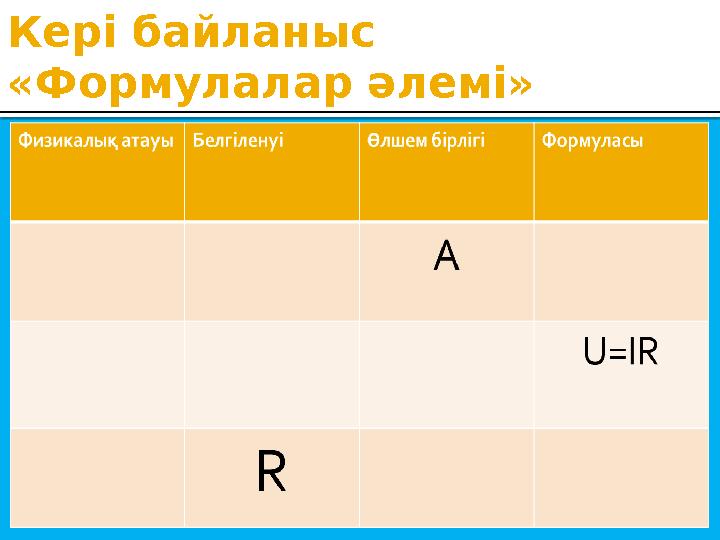

Кері байланыс
«Формулалар әлемі»
Физикалық
атауы Белгіленуі Өлшем бірлігі Формуласы
Ток күші I
А I=U/R
Кернеу U B
U=IR
Кедергі
R Ом R=U/I
14 слайд
Кері байланыс «Формулалар әлемі» Физикалық атауы Белгіленуі Өлшем бірлігі Формуласы Ток күші I А I=U/R Кернеу U B U=IR Кедергі R Ом R=U/I

15 слайд

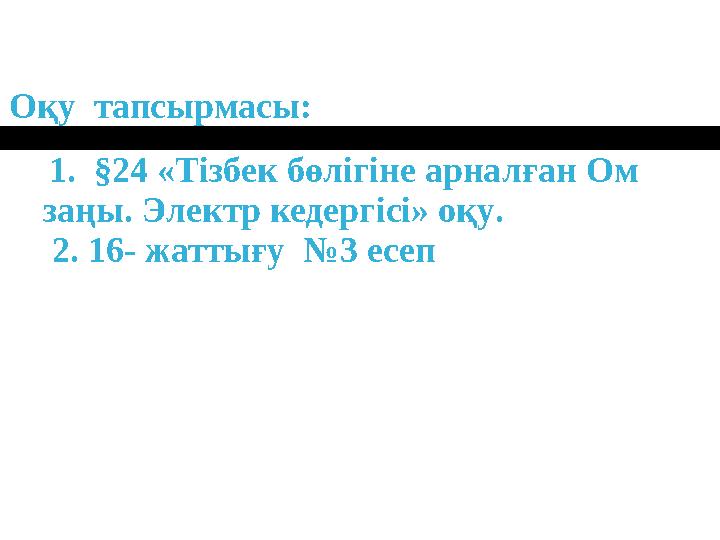

1. §24 «Тізбек бөлігіне арналған Ом
заңы. Электр кедергісі» оқу .
2. 16- жаттығу №3 есепОқу тапсырмасы:
15 слайд
1. §24 «Тізбек бөлігіне арналған Ом заңы. Электр кедергісі» оқу . 2. 16- жаттығу №3 есепОқу тапсырмасы:

16 слайд

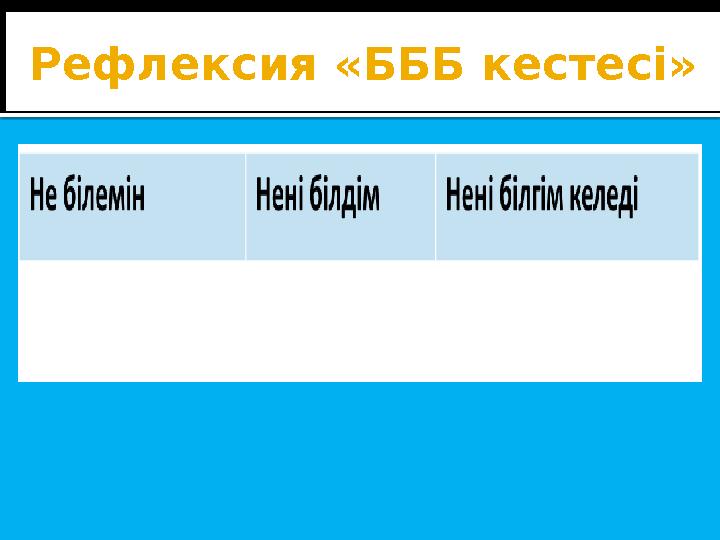

Рефлексия «БББ кестесі»
16 слайд
Рефлексия «БББ кестесі»

17 слайд
НАЗАРЛАРЫҢЫЗҒА РАХМЕТ
17 слайд
НАЗАРЛАРЫҢЫЗҒА РАХМЕТ
