#1 слайд
«Байланыс жолдары» 126КС Өндірістік оқыту шебері: Тулегенова БК

1 слайд

#2 слайд

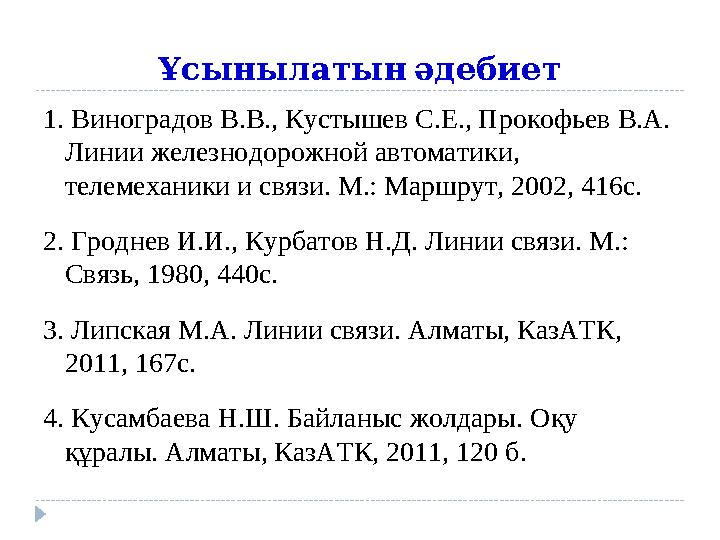

Ұсынылатынәдебиет 1. Виноградов В.В., Кустышев С.Е., Прокофьев В.А. Линии железнодорожной автоматики, телемеханики и связи. М.: Маршрут, 2002, 416с. 2. Гроднев И.И., Курбатов Н.Д. Линии связи. М.: Связь, 1980, 440с. 3. Липская М.А. Линии связи. Алматы, КазАТК, 2011, 167с. 4. Кусамбаева Н.Ш. Байланыс жолдары. Оқу құралы. Алматы, КазАТК, 2011, 120 б.

2 слайд

#3 слайд

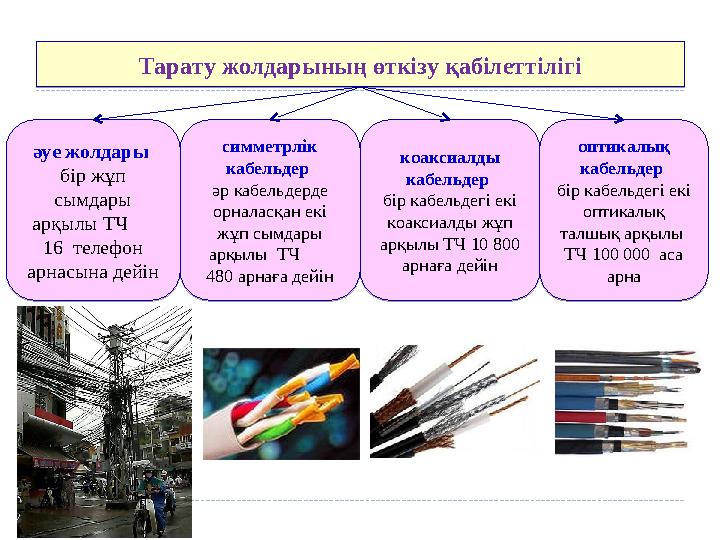

Тарату жолдарының өткізу қабілеттілігі Тарату жолдарының өткізу қабілеттілігіәуе жолдары бір жұп сымдары арқылы ТЧ 16 телефон арнасына дейін әуе жолдары бір жұп сымдары арқылы ТЧ 16 телефон арнасына дейінсимметрлік кабельдер әр кабельдерде орналасқан екі жұп сымдары арқылы ТЧ 480 арнаға дейін симметрлік кабельдер әр кабельдерде орналасқан екі жұп сымдары арқылы ТЧ 480 арнаға дейінкоаксиалды кабельдер бір кабельдегі екі коаксиалды жұп арқылы ТЧ 10 800 арнаға дейін коаксиалды кабельдер бір кабельдегі екі коаксиалды жұп арқылы ТЧ 10 800 арнаға дейіноптикалық кабельдер бір кабельдегі екі оптикалық талшық арқылы ТЧ 100 000 аса арна оптикалық кабельдер бір кабельдегі екі оптикалық талшық арқылы ТЧ 100 000 аса арна

3 слайд

#4 слайд

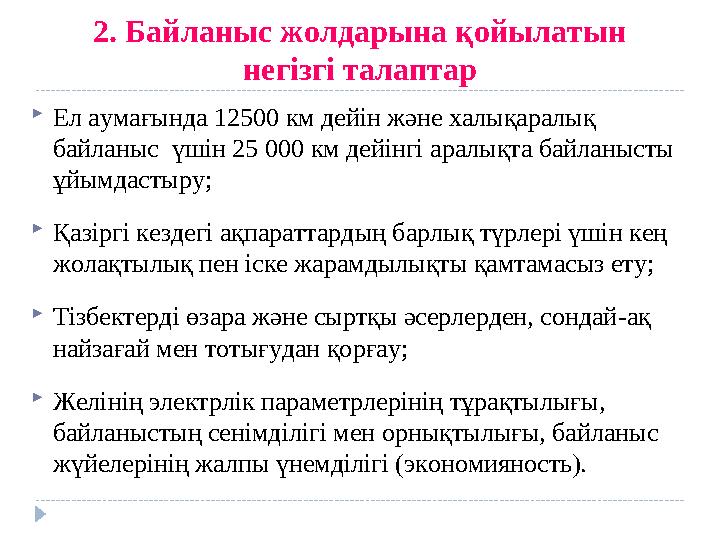

2. Байланыс жолдарына қойылатын негізгі талаптар Ел аумағында 12500 км дейін және халықаралық байланыс үшін 25 000 км дейінгі аралықта байланысты ұйымдастыру; Қазіргі кездегі ақпараттардың барлық түрлері үшін кең жолақтылық пен іске жарамдылықты қамтамасыз ету; Тізбектерді өзара және сыртқы әсерлерден, сондай-ақ найзағай мен тотығудан қорғау; Желінің электрлік параметрлерінің тұрақтылығы, байланыстың сенімділігі мен орнықтылығы, байланыс жүйелерінің жалпы үнемділігі (экономияность).

4 слайд

#5 слайд

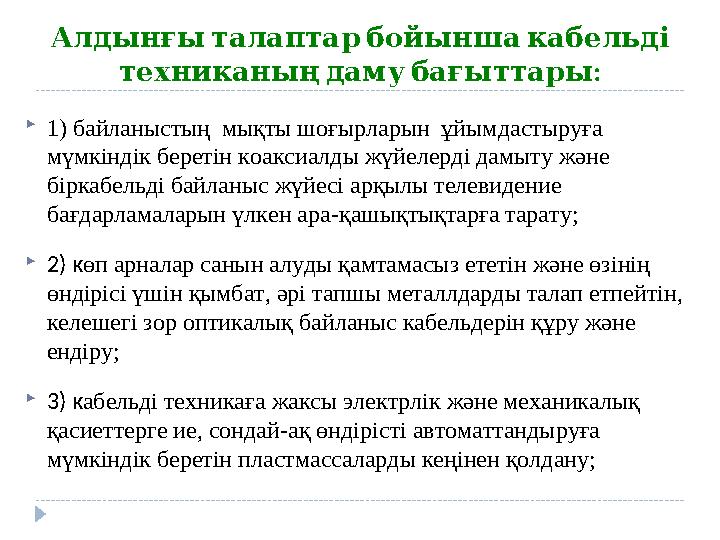

Алдынғыталаптарбойыншакабельді : техниканыңдамубағыттары 1) байланыстың мықты шоғырларын ұйымдастыруға мүмкіндік беретін коаксиалды жүйелерді дамыту және біркабельді байланыс жүйесі арқылы телевидение бағдарламаларын үлкен ара-қашықтықтарға тарату; 2) көп арналар санын алуды қамтамасыз ететін және өзінің өндірісі үшін қымбат, әрі тапшы металлдарды талап етпейтін, келешегі зор оптикалық байланыс кабельдерін құру және ендіру; 3) кабельді техникаға жаксы электрлік және механикалық қасиеттерге ие, сондай-ақ өндірісті автоматтандыруға мүмкіндік беретін пластмассаларды кеңінен қолдану;

5 слайд

#6 слайд

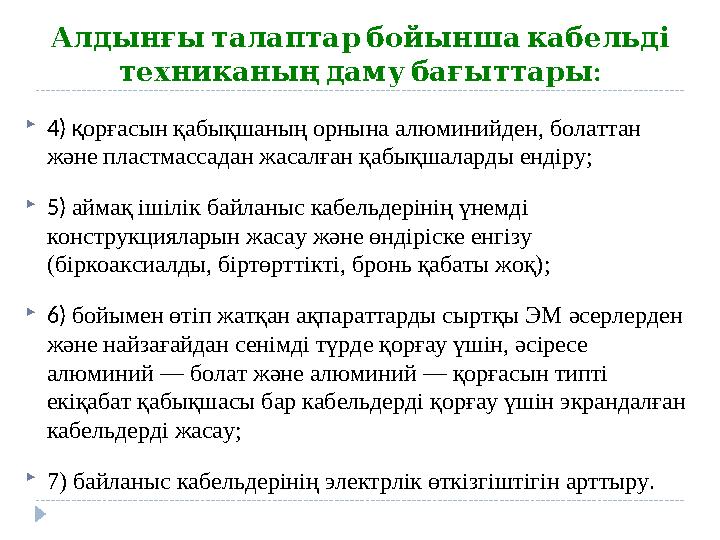

Алдынғыталаптарбойыншакабельді : техниканыңдамубағыттары 4) қорғасын қабықшаның орнына алюминийден, болаттан және пластмассадан жасалған қабықшаларды ендіру; 5) аймақ ішілік байланыс кабельдерінің үнемді конструкцияларын жасау және өндіріске енгізу (біркоаксиалды, біртөрттікті, бронь қабаты жоқ); 6) бойымен өтіп жатқан ақпараттарды сыртқы ЭМ әсерлерден және найзағайдан сенімді түрде қорғау үшін, әсіресе алюминий — болат және алюминий — қорғасын типті екіқабат қабықшасы бар кабельдерді қорғау үшін экрандалған кабельдерді жасау; 7) байланыс кабельдерінің электрлік өткізгіштігін арттыру.

6 слайд

#7 слайд
Дәрісбойыншақорытынды 1. Теміржол желісі ортақ жоспармен жұмыс істейтін үлкен бірыңғай жүйе. Бұл жүйенің жұмысы әуе, кабельді, радио және радиорелелік тарату жолдары арқылы ұйымдастырылатын, байланыстың әр түрін қолданбаса мүмкін емес.  2. Көлік саласына пойыз қозғалысын аралықтан реттейтін жаңа жүйелерді ендіру АТ құрылғыларына арналған тізбектер санының көбеюін тудырды.

7 слайд

#8 слайд

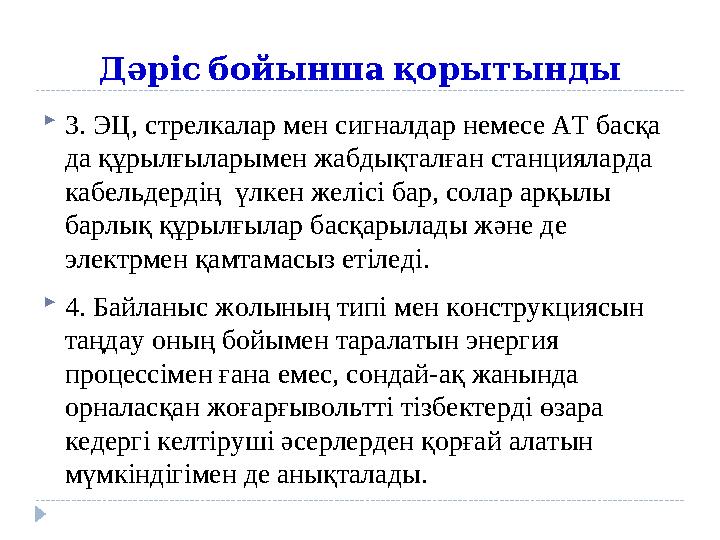

Дәрісбойыншақорытынды 3. ЭЦ, стрелкалар мен сигналдар немесе АТ басқа да құрылғыларымен жабдықталған станцияларда кабельдердің үлкен желісі бар, солар арқылы барлық құрылғылар басқарылады және де электрмен қамтамасыз етіледі. 4. Байланыс жолының типі мен конструкциясын таңдау оның бойымен таралатын энергия процессімен ғана емес, сондай-ақ жанында орналасқан жоғарғывольтті тізбектерді өзара кедергі келтіруші әсерлерден қорғай алатын мүмкіндігімен де анықталады.

8 слайд

#9 слайд

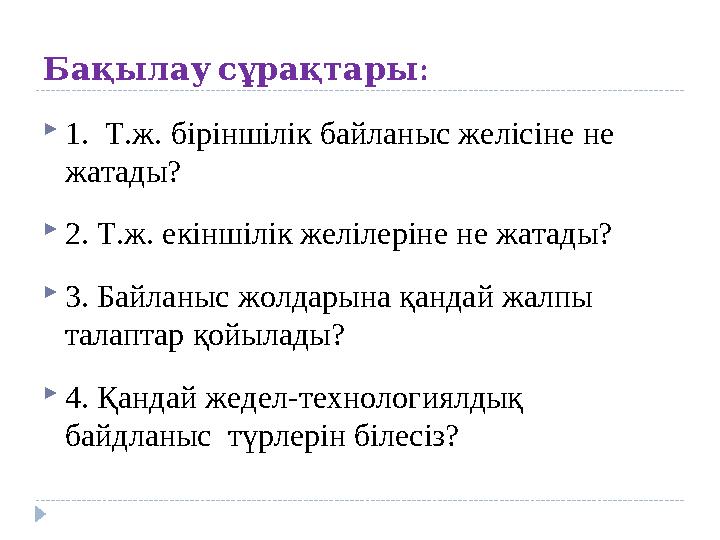

: Бақылаусұрақтары 1. Т.ж. біріншілік байланыс желісіне не жатады? 2. Т.ж. екіншілік желілеріне не жатады? 3. Байланыс жолдарына қандай жалпы талаптар қойылады? 4. Қандай жедел-технологиялдық байдланыс түрлерін білесіз?

9 слайд
