Бөлшектерді пайке арқылы қалпына келтіру.
Тақырып бойынша 11 материал табылды
Бөлшектерді пайке арқылы қалпына келтіру.
Материал туралы қысқаша түсінік
Пайка — Толтырғыш материал – дәнекерлеу қосылатын жерде қыздыру және балқыту (припой).
Дәнекерлеуді металмен байланыстыру - дәнекерлеуді металға диффузиялау арқылы жүргізіледі.
Радиаторлардағы, отын бактарындағы және құбырлардағы, электр жабдықтарының аспаптарындағы, кабиналардағы және т. б. жарықтар мен тесіктерді жою үшін қолданылады.
Артықшылықтары:
нақты пішінді, өлшемді және химиялық процесті сақтау;
- кейінгі өңдеудің қарапайымдылығы мен жеңілдігі;
- бөлшектерді аздап қыздыру;
- әртүрлі металдардан жасалған бөлшектерді қосу мүмкіндігі;
- бөлшектердің жеткілікті жоғары беріктігі;
- Бөлшекті қалпына келтірудің төмен құны.
Материалдың қысқаша нұсқасы
1 / 10
Жүктеу
Бөлісу
ЖИ арқылы жасау
Слайдтың жеке беттері
#1 слайд
Бөлшектерді пайке арқылы
қалпына келтіру.
1 слайд
Бөлшектерді пайке арқылы қалпына келтіру.

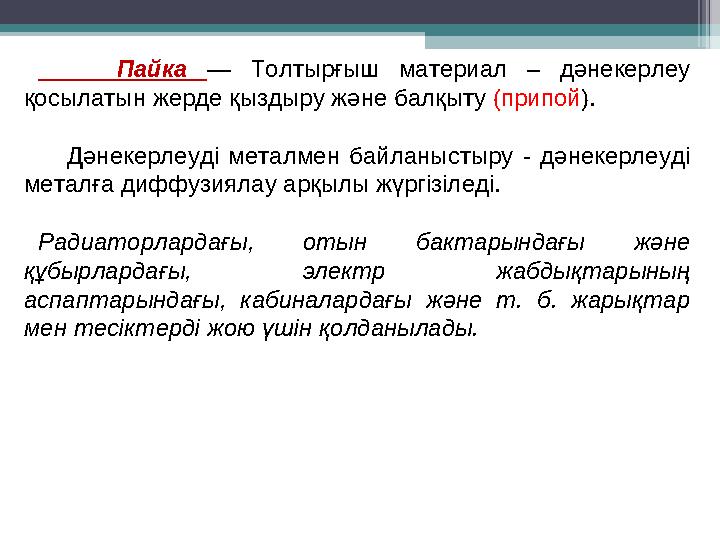

#2 слайд
Пайка — Толтырғыш материал – дәнекерлеу
қосылатын жерде қыздыру және балқыту (припой ).
Дәнекерлеуді металмен байланыстыру - дәнекерлеуді
металға диффузиялау арқылы жүргізіледі.
Радиаторлардағы, отын бактарындағы және
құбырлардағы, электр жабдықтарының
аспаптарындағы, кабиналардағы және т. б. жарықтар
мен тесіктерді жою үшін қолданылады.
2 слайд
Пайка — Толтырғыш материал – дәнекерлеу қосылатын жерде қыздыру және балқыту (припой ). Дәнекерлеуді металмен байланыстыру - дәнекерлеуді металға диффузиялау арқылы жүргізіледі. Радиаторлардағы, отын бактарындағы және құбырлардағы, электр жабдықтарының аспаптарындағы, кабиналардағы және т. б. жарықтар мен тесіктерді жою үшін қолданылады.
#3 слайд
Артықшылықтары:
-
нақты пішінді, өлшемді және химиялық процесті
сақтау;
-
- кейінгі өңдеудің қарапайымдылығы мен жеңілдігі;
-
- бөлшектерді аздап қыздыру;
-
- әртүрлі металдардан жасалған бөлшектерді қосу
мүмкіндігі;
-
- бөлшектердің жеткілікті жоғары беріктігі;
-
- Бөлшекті қалпына келтірудің төмен құны.
3 слайд
Артықшылықтары: - нақты пішінді, өлшемді және химиялық процесті сақтау; - - кейінгі өңдеудің қарапайымдылығы мен жеңілдігі; - - бөлшектерді аздап қыздыру; - - әртүрлі металдардан жасалған бөлшектерді қосу мүмкіндігі; - - бөлшектердің жеткілікті жоғары беріктігі; - - Бөлшекті қалпына келтірудің төмен құны.

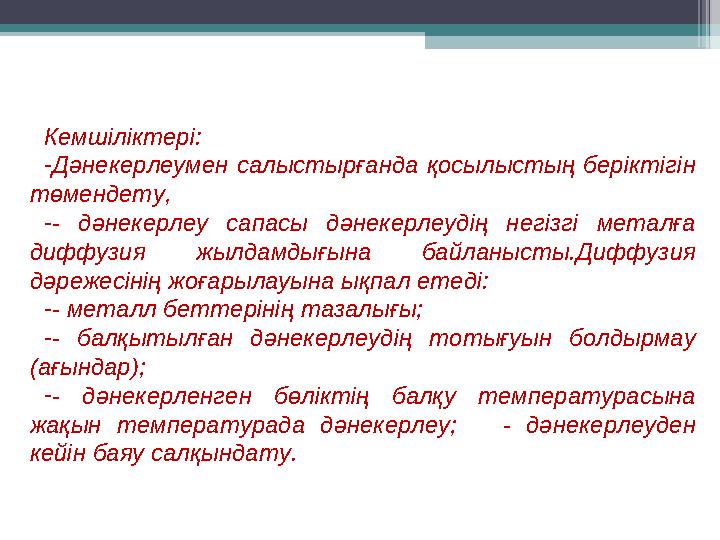

#4 слайд
Кемшіліктері:
-
Дәнекерлеумен салыстырғанда қосылыстың беріктігін
төмендету,
-
- дәнекерлеу сапасы дәнекерлеудің негізгі металға
диффузия жылдамдығына байланысты.Диффузия
дәрежесінің жоғарылауына ықпал етеді:
-
- металл беттерінің тазалығы;
-
- балқытылған дәнекерлеудің тотығуын болдырмау
(ағындар);
-
- дәнекерленген бөліктің балқу температурасына
жақын температурада дәнекерлеу; - дәнекерлеуден
кейін баяу салқындату.
4 слайд
Кемшіліктері: - Дәнекерлеумен салыстырғанда қосылыстың беріктігін төмендету, - - дәнекерлеу сапасы дәнекерлеудің негізгі металға диффузия жылдамдығына байланысты.Диффузия дәрежесінің жоғарылауына ықпал етеді: - - металл беттерінің тазалығы; - - балқытылған дәнекерлеудің тотығуын болдырмау (ағындар); - - дәнекерленген бөліктің балқу температурасына жақын температурада дәнекерлеу; - дәнекерлеуден кейін баяу салқындату.

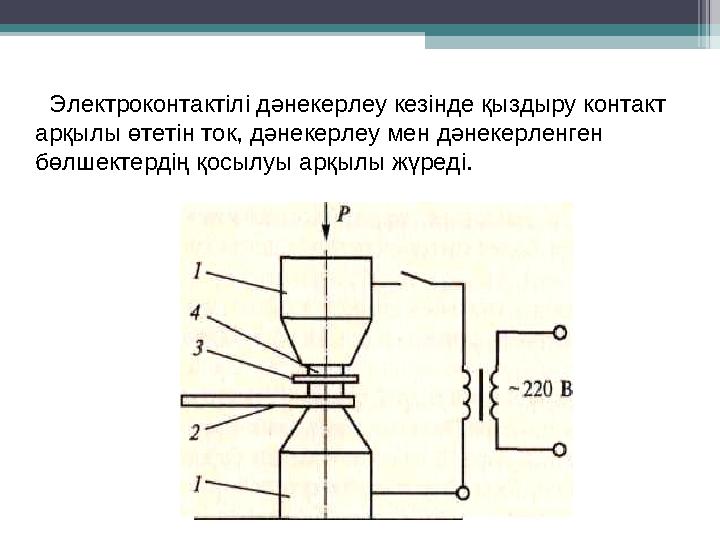

#5 слайд
Электроконтактілі дәнекерлеу кезінде қыздыру контакт
арқылы өтетін ток, дәнекерлеу мен дәнекерленген
бөлшектердің қосылуы арқылы жүреді.
5 слайд
Электроконтактілі дәнекерлеу кезінде қыздыру контакт арқылы өтетін ток, дәнекерлеу мен дәнекерленген бөлшектердің қосылуы арқылы жүреді.

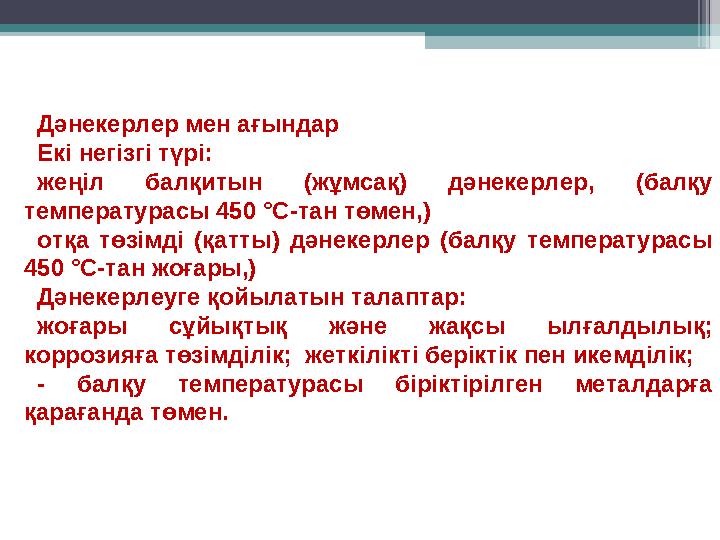

#6 слайд
Дәнекерлер мен ағындар
Екі негізгі түрі:
жеңіл балқитын (жұмсақ) дәнекерлер, (балқу
температурасы 450 °С-тан төмен,)
отқа төзімді (қатты) дәнекерлер (балқу температурасы
450 °С-тан жоғары,)
Дәнекерлеуге қойылатын талаптар:
жоғары сұйықтық және жақсы ылғалдылық;
коррозияға төзімділік; жеткілікті беріктік пен икемділік;
- балқу температурасы біріктірілген металдарға
қарағанда төмен.
6 слайд
Дәнекерлер мен ағындар Екі негізгі түрі: жеңіл балқитын (жұмсақ) дәнекерлер, (балқу температурасы 450 °С-тан төмен,) отқа төзімді (қатты) дәнекерлер (балқу температурасы 450 °С-тан жоғары,) Дәнекерлеуге қойылатын талаптар: жоғары сұйықтық және жақсы ылғалдылық; коррозияға төзімділік; жеткілікті беріктік пен икемділік; - балқу температурасы біріктірілген металдарға қарағанда төмен.

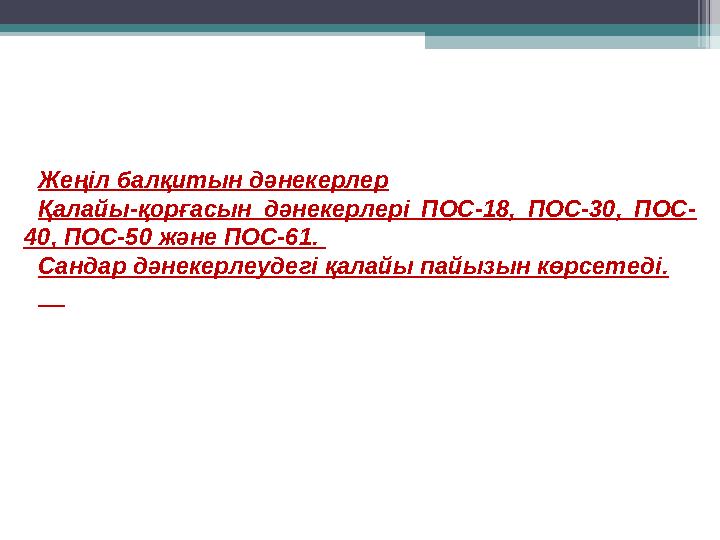

#7 слайд
Жеңіл балқитын дәнекерлер
Қалайы-қорғасын дәнекерлері ПОС-18, ПОС-30, ПОС-
40, ПОС-50 және ПОС-61.
Сандар дәнекерлеудегі қалайы пайызын көрсетеді.
7 слайд
Жеңіл балқитын дәнекерлер Қалайы-қорғасын дәнекерлері ПОС-18, ПОС-30, ПОС- 40, ПОС-50 және ПОС-61. Сандар дәнекерлеудегі қалайы пайызын көрсетеді.
#8 слайд
Отқа төзімді дәнекерлер-таза түсті металдар және
олардың қорытпалары.
Балқу температурасы 6ОО...85о°с.Пмц-36, ПМЦ-48,
ПМЦ-54, Л-62 немесе-68 маркалы мыс-мырыш
дәнекерлері (сандар дәнекерлеудегі мыс пайызын
көрсетеді)
Ең жақсы отқа төзімді дәнекерлер — Psr10, Psr12m,
Psr25, Psr45, Psr65 және Psr70 күміс-мыс-мырыш
маркалары (сандар дәнекерлеудегі күмістің пайызы)
Қара металдар үшін- Mi және M2 маркалы мыс
дәнекерлері. Кемшілігі-жоғары балқу температурасы
(1083 ° C).
8 слайд
Отқа төзімді дәнекерлер-таза түсті металдар және олардың қорытпалары. Балқу температурасы 6ОО...85о°с.Пмц-36, ПМЦ-48, ПМЦ-54, Л-62 немесе-68 маркалы мыс-мырыш дәнекерлері (сандар дәнекерлеудегі мыс пайызын көрсетеді) Ең жақсы отқа төзімді дәнекерлер — Psr10, Psr12m, Psr25, Psr45, Psr65 және Psr70 күміс-мыс-мырыш маркалары (сандар дәнекерлеудегі күмістің пайызы) Қара металдар үшін- Mi және M2 маркалы мыс дәнекерлері. Кемшілігі-жоғары балқу температурасы (1083 ° C).
#9 слайд
9 слайд
