#1 слайд
Дифференциалды манометр Аты-жөні

1 слайд

#2 слайд

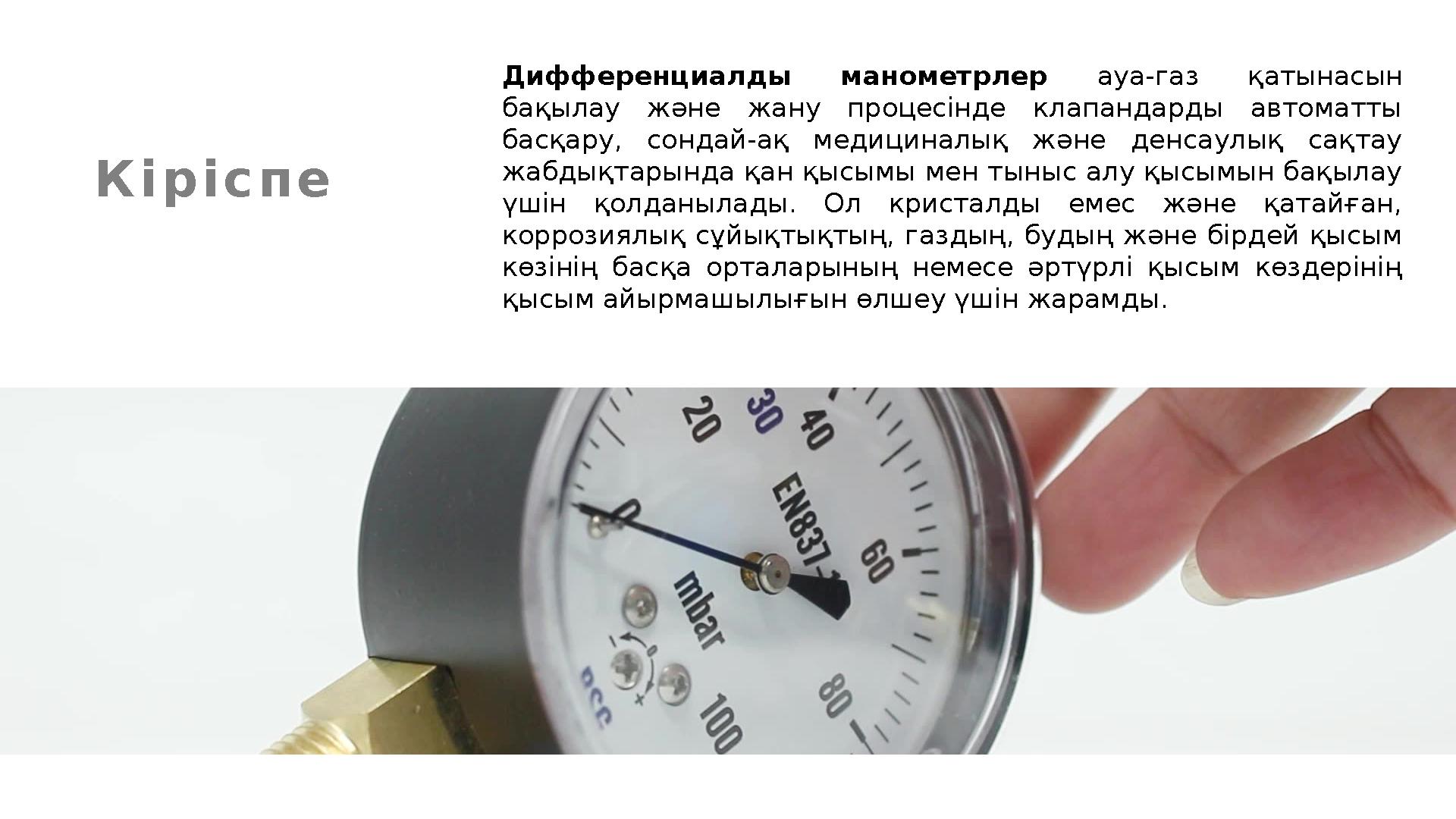

К і р і с п е Дифференциалды манометрлер ауа-газ қатынасын бақылау және жану процесінде клапандарды автоматты басқару, сондай-ақ медициналық және денсаулық сақтау жабдықтарында қан қысымы мен тыныс алу қысымын бақылау үшін қолданылады. Ол кристалды емес және қатайған, коррозиялық сұйықтықтың, газдың, будың және бірдей қысым көзінің басқа орталарының немесе әртүрлі қысым көздерінің қысым айырмашылығын өлшеу үшін жарамды.

2 слайд

#3 слайд

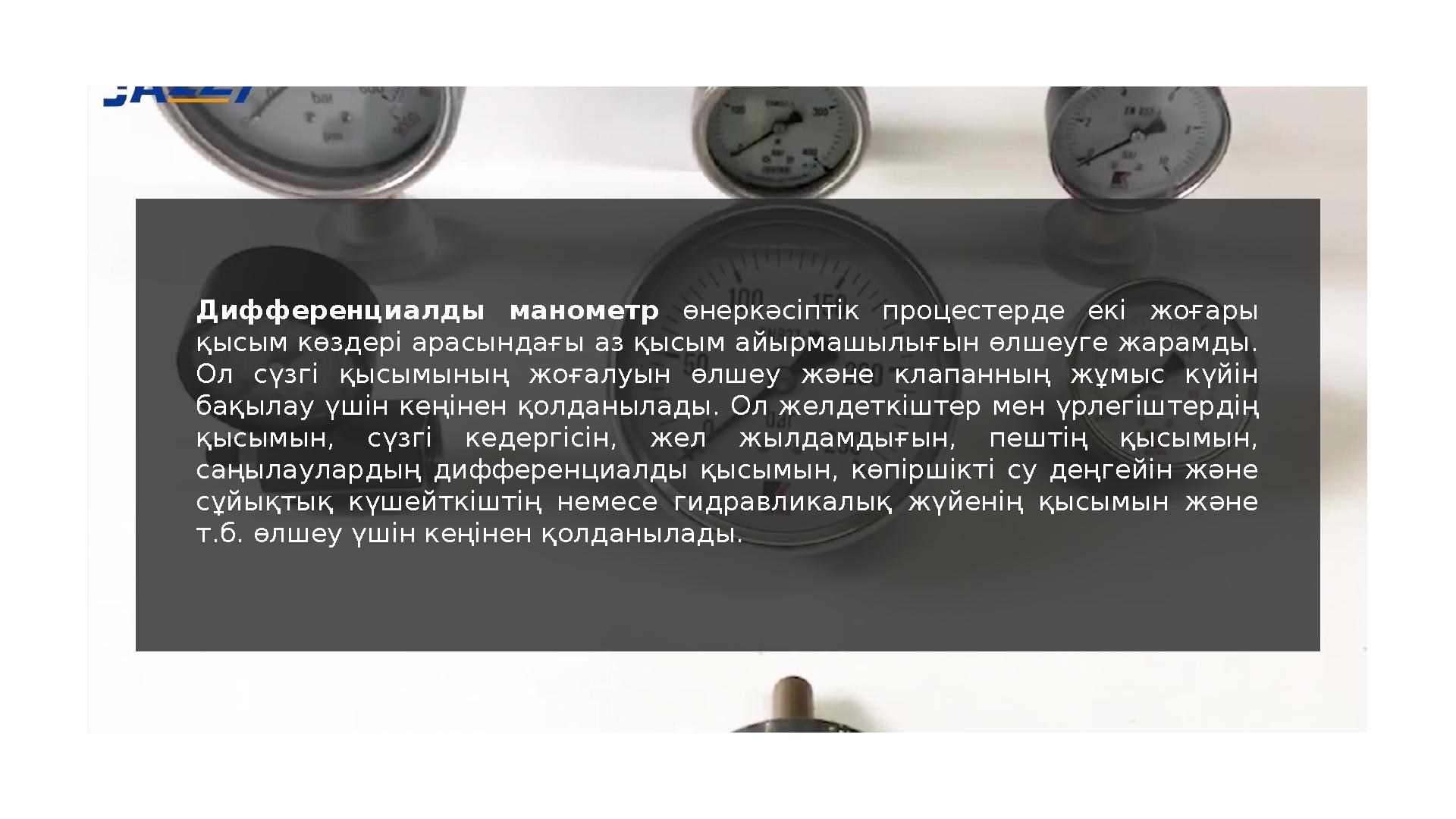

Дифференциалды манометр өнеркәсіптік процестерде екі жоғары қысым көздері арасындағы аз қысым айырмашылығын өлшеуге жарамды. Ол сүзгі қысымының жоғалуын өлшеу және клапанның жұмыс күйін бақылау үшін кеңінен қолданылады. Ол желдеткіштер мен үрлегіштердің қысымын, сүзгі кедергісін, жел жылдамдығын, пештің қысымын, саңылаулардың дифференциалды қысымын, көпіршікті су деңгейін және сұйықтық күшейткіштің немесе гидравликалық жүйенің қысымын және т.б. өлшеу үшін кеңінен қолданылады.

3 слайд

#4 слайд

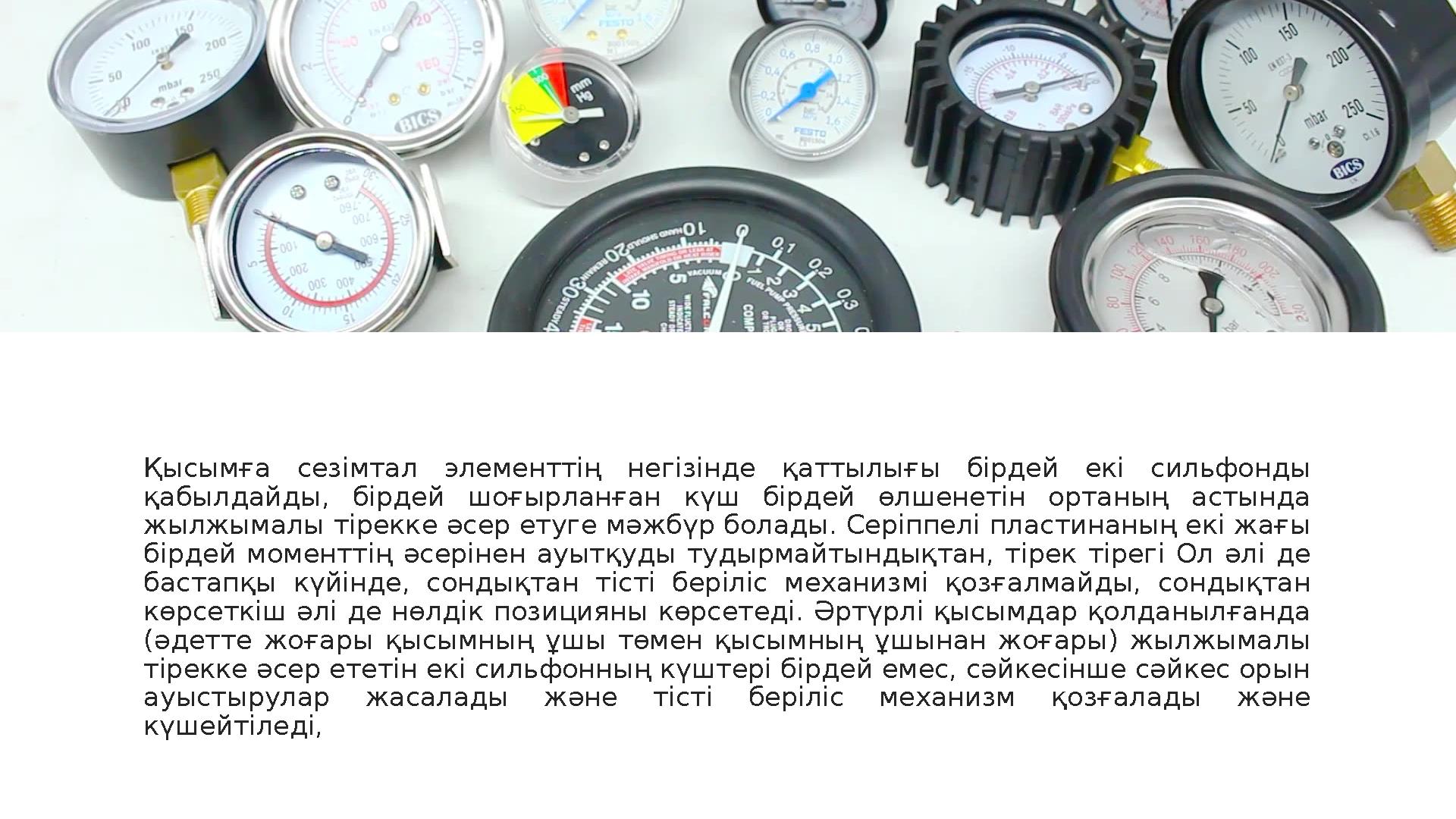

Д и ф ф е р е н ц и а л д ы м а н о м е т р д і ң п р и н ц и п і Қысымға сезімтал элементтің негізінде қаттылығы бірдей екі сильфонды қабылдайды, бірдей шоғырланған күш бірдей өлшенетін ортаның астында жылжымалы тірекке әсер етуге мәжбүр болады. Серіппелі пластинаның екі жағы бірдей моменттің әсерінен ауытқуды тудырмайтындықтан, тірек тірегі Ол әлі де бастапқы күйінде, сондықтан тісті беріліс механизмі қозғалмайды, сондықтан көрсеткіш әлі де нөлдік позицияны көрсетеді. Әртүрлі қысымдар қолданылғанда (әдетте жоғары қысымның ұшы төмен қысымның ұшынан жоғары) жылжымалы тірекке әсер ететін екі сильфонның күштері бірдей емес, сәйкесінше сәйкес орын ауыстырулар жасалады және тісті беріліс механизм қозғалады және күшейтіледі,

4 слайд

#5 слайд

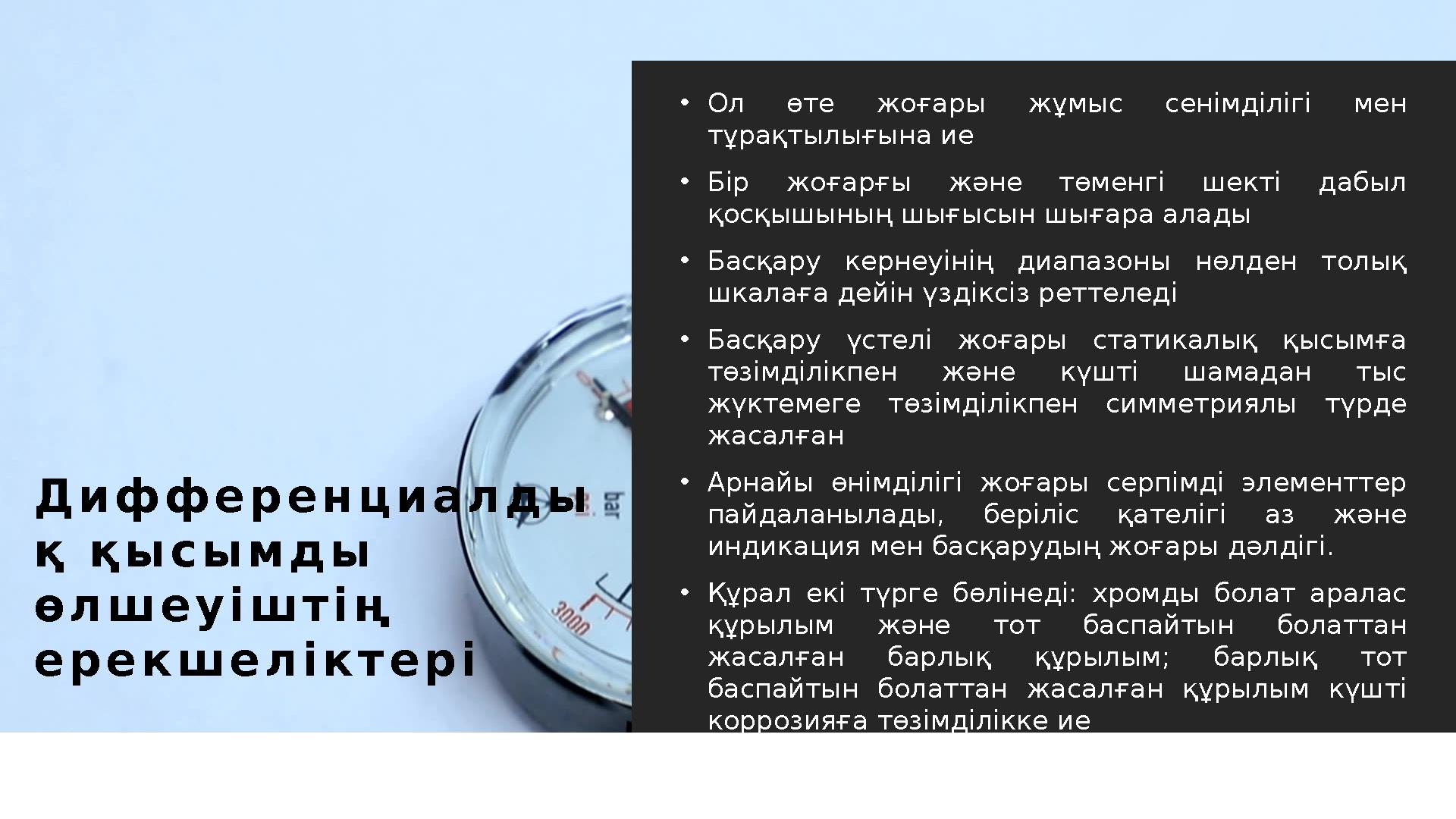

Д и ф ф е р е н ц и а л д ы қ қ ы с ы м д ы ө л ш е у і ш т і ң е р е к ш е л і к т е р і • Ол өте жоғары жұмыс сенімділігі мен тұрақтылығына ие • Бір жоғарғы және төменгі шекті дабыл қосқышының шығысын шығара алады • Басқару кернеуінің диапазоны нөлден толық шкалаға дейін үздіксіз реттеледі • Басқару үстелі жоғары статикалық қысымға төзімділікпен және күшті шамадан тыс жүктемеге төзімділікпен симметриялы түрде жасалған • Арнайы өнімділігі жоғары серпімді элементтер пайдаланылады, беріліс қателігі аз және индикация мен басқарудың жоғары дәлдігі. • Құрал екі түрге бөлінеді: хромды болат аралас құрылым және тот баспайтын болаттан жасалған барлық құрылым; барлық тот баспайтын болаттан жасалған құрылым күшті коррозияға төзімділікке ие

5 слайд

#6 слайд

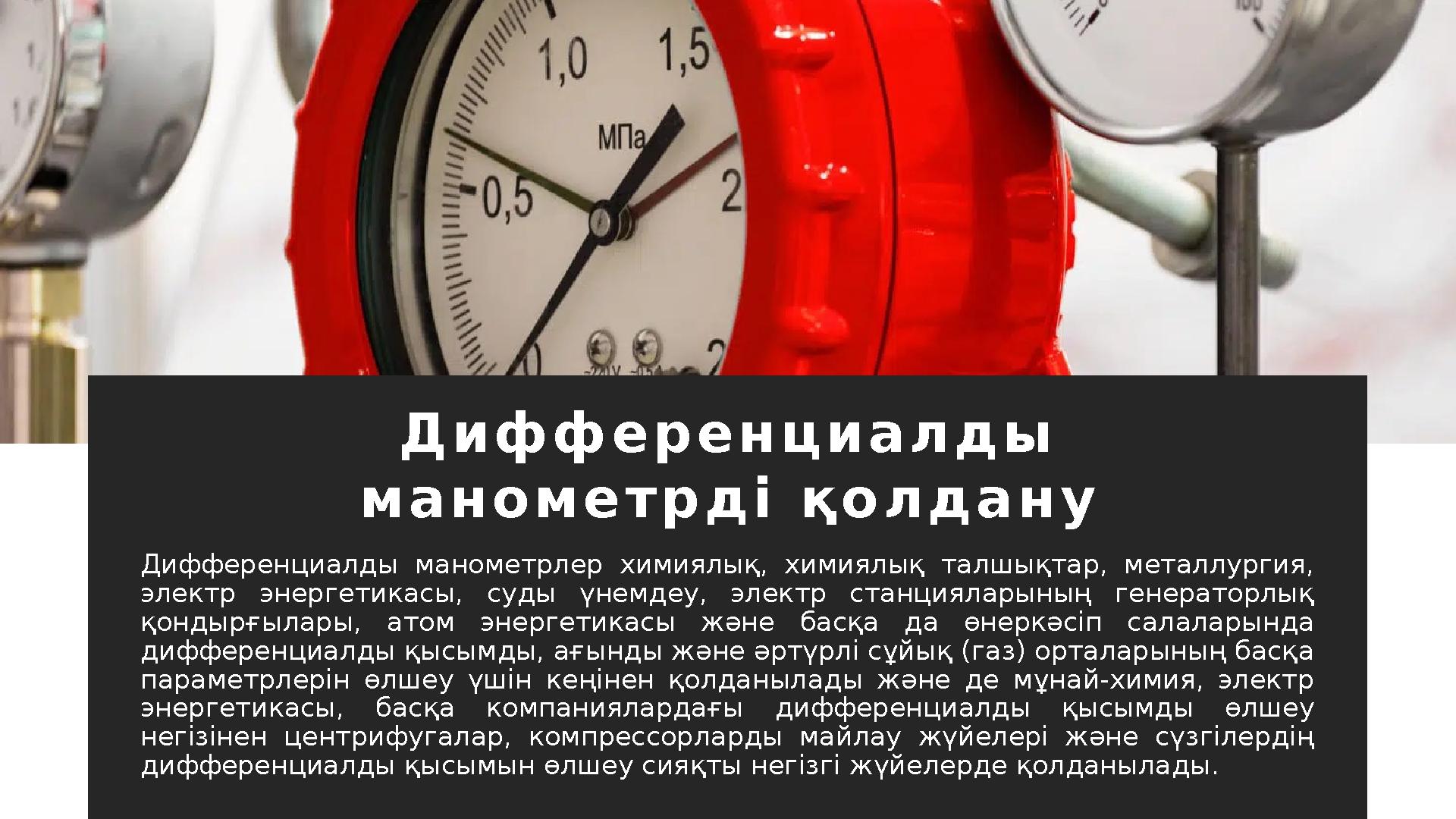

Д и ф ф е р е н ц и а л д ы м а н о м е т р д і қ о л д а н у Дифференциалды манометрлер химиялық, химиялық талшықтар, металлургия, электр энергетикасы, суды үнемдеу, электр станцияларының генераторлық қондырғылары, атом энергетикасы және басқа да өнеркәсіп салаларында дифференциалды қысымды, ағынды және әртүрлі сұйық (газ) орталарының басқа параметрлерін өлшеу үшін кеңінен қолданылады және де мұнай-химия, электр энергетикасы, басқа компаниялардағы дифференциалды қысымды өлшеу негізінен центрифугалар, компрессорларды майлау жүйелері және сүзгілердің дифференциалды қысымын өлшеу сияқты негізгі жүйелерде қолданылады.

6 слайд

#7 слайд

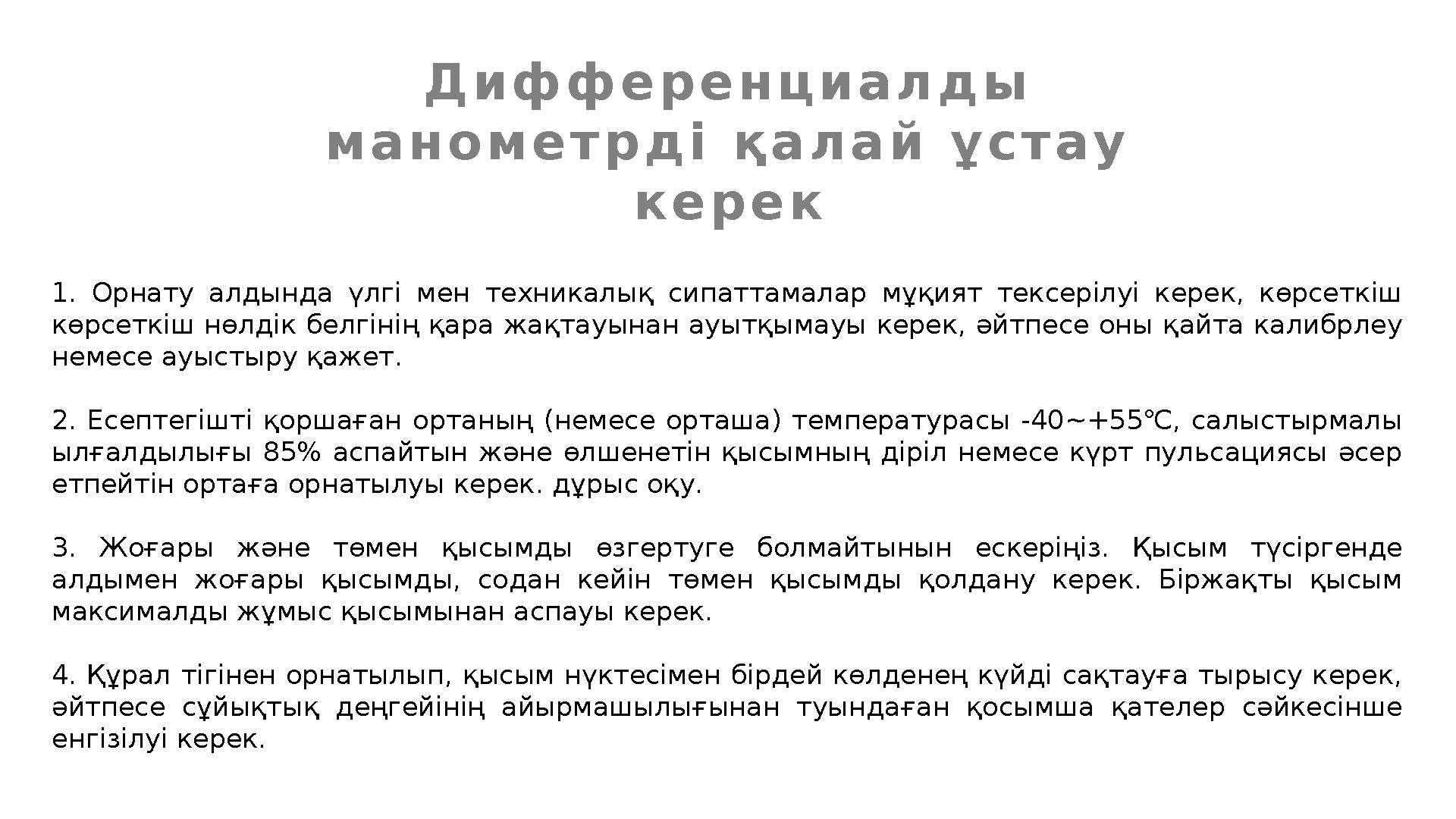

1. Орнату алдында үлгі мен техникалық сипаттамалар мұқият тексерілуі керек, көрсеткіш көрсеткіш нөлдік белгінің қара жақтауынан ауытқымауы керек, әйтпесе оны қайта калибрлеу немесе ауыстыру қажет. 2. Есептегішті қоршаған ортаның (немесе орташа) температурасы -40~+55℃, салыстырмалы ылғалдылығы 85% аспайтын және өлшенетін қысымның діріл немесе күрт пульсациясы әсер етпейтін ортаға орнатылуы керек. дұрыс оқу. 3. Жоғары және төмен қысымды өзгертуге болмайтынын ескеріңіз. Қысым түсіргенде алдымен жоғары қысымды, содан кейін төмен қысымды қолдану керек. Біржақты қысым максималды жұмыс қысымынан аспауы керек. 4. Құрал тігінен орнатылып, қысым нүктесімен бірдей көлденең күйді сақтауға тырысу керек, әйтпесе сұйықтық деңгейінің айырмашылығынан туындаған қосымша қателер сәйкесінше енгізілуі керек. Д и ф ф е р е н ц и а л д ы м а н о м е т р д і қ а л а й ұ с т а у к е р е к

7 слайд

#8 слайд

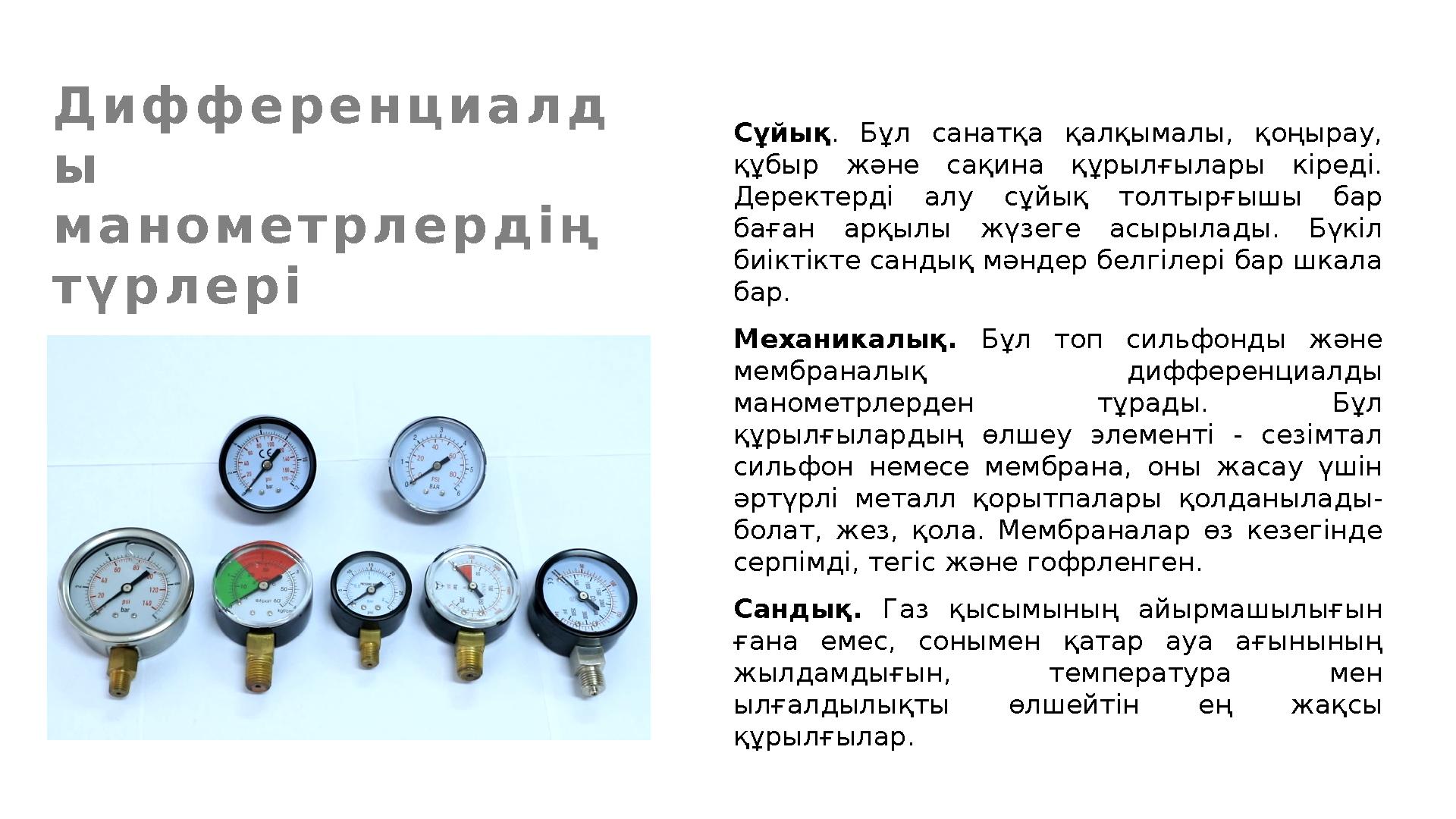

Д и ф ф е р е н ц и а л д ы м а н о м е т р л е р д і ң т ү р л е р і Сұйық . Бұл санатқа қалқымалы, қоңырау, құбыр және сақина құрылғылары кіреді. Деректерді алу сұйық толтырғышы бар баған арқылы жүзеге асырылады. Бүкіл биіктікте сандық мәндер белгілері бар шкала бар. Механикалық. Бұл топ сильфонды және мембраналық дифференциалды манометрлерден тұрады. Бұл құрылғылардың өлшеу элементі - сезімтал сильфон немесе мембрана, оны жасау үшін әртүрлі металл қорытпалары қолданылады- болат, жез, қола. Мембраналар өз кезегінде серпімді, тегіс және гофрленген. Сандық. Газ қысымының айырмашылығын ғана емес, сонымен қатар ауа ағынының жылдамдығын, температура мен ылғалдылықты өлшейтін ең жақсы құрылғылар.

8 слайд

#9 слайд
Назар аударғандарыңызға рахмет!!!

9 слайд
